Utomhusbox-typ transformatorstationslösning för Mexico solcellsanläggning

Fotobeskrivning på plats:

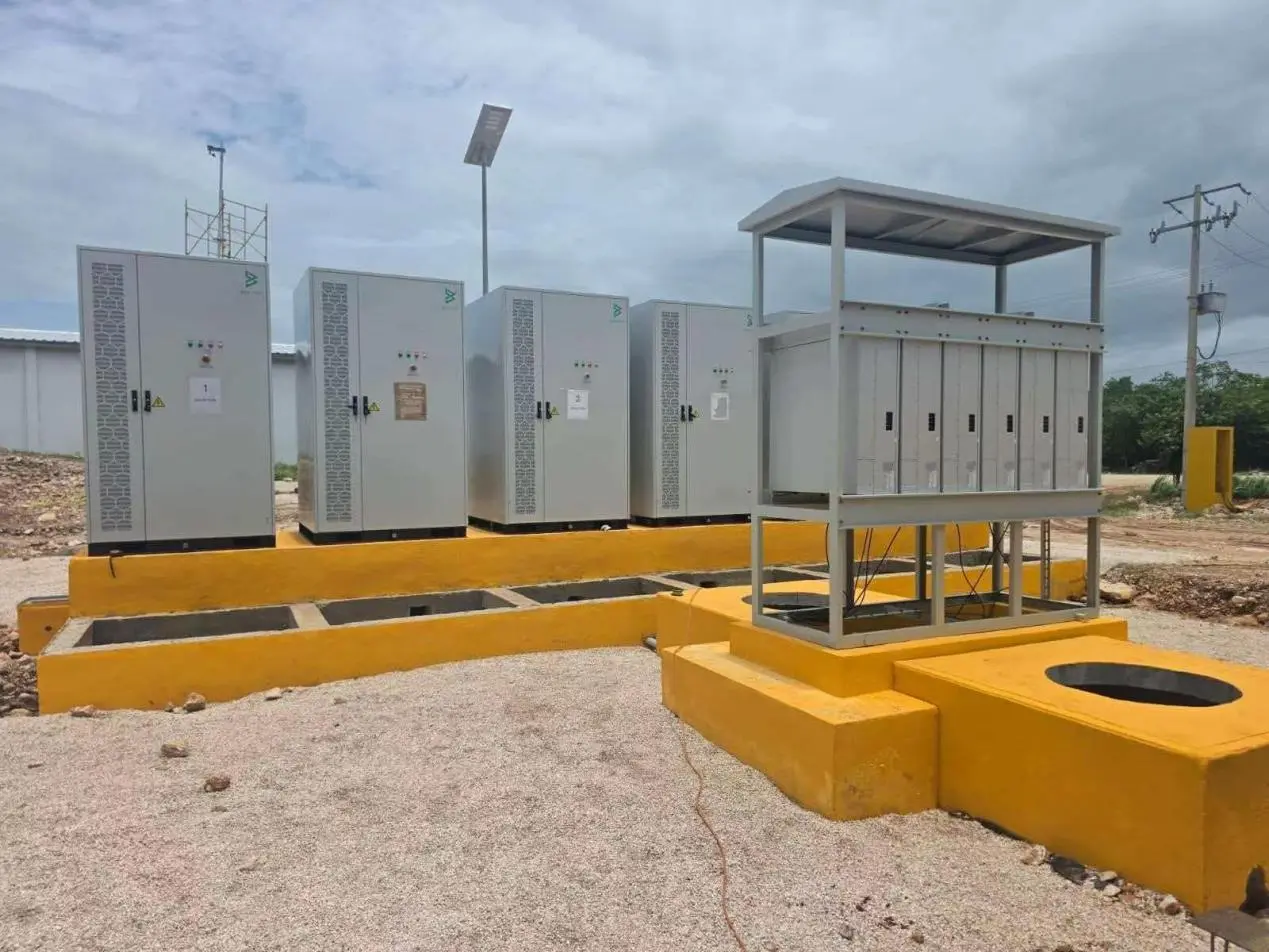

Figur 1: Integrerad konfiguration av växelriktarens styrskåp och lågspänningskombinationsskåp

På panelens vänstra sida finns fyra oberoende solcellsväxelriktarskåp utomhus; på höger sida är en matchande lågspänningskombinatorfördelningsram av öppen typ med en regntät kapell installerad. All utrustning är monterad på förhöjda gula betongbaser, som har inbyggda kabelgravar för att säkerställa kabelinföring och -utgång i botten, vilket förhindrar erosion från marknära regnvatten och fukt.

Inverterstyrskåp: IP54-klassad utomhusskyddskåpa med stora sidoluftkylningslameller och dammfilter, med integrerade manöverknappar, statusindikatorer och fellarm på frontpanelen. Varje enhet arbetar oberoende inom sin avsedda zon, vilket tillåter underhåll av enskilda enheter utan att påverka hela kraftgenereringssystemet.

Lågspänningsfördelningsram: har en öppen, regntät takdesign med naturlig värmeavledning för tropiska högtemperaturmiljöer, utrustad med sex interna utgångsportar för att samla kraft från flera växelriktare och förenkla kablage på plats. Anläggningen inkluderar solcellsdrivna övervaknings- och belysningsstolpar som fungerar utan extern nätström, som uppfyller kraven för drift, underhåll och säkerhetsövervakning nattetid.

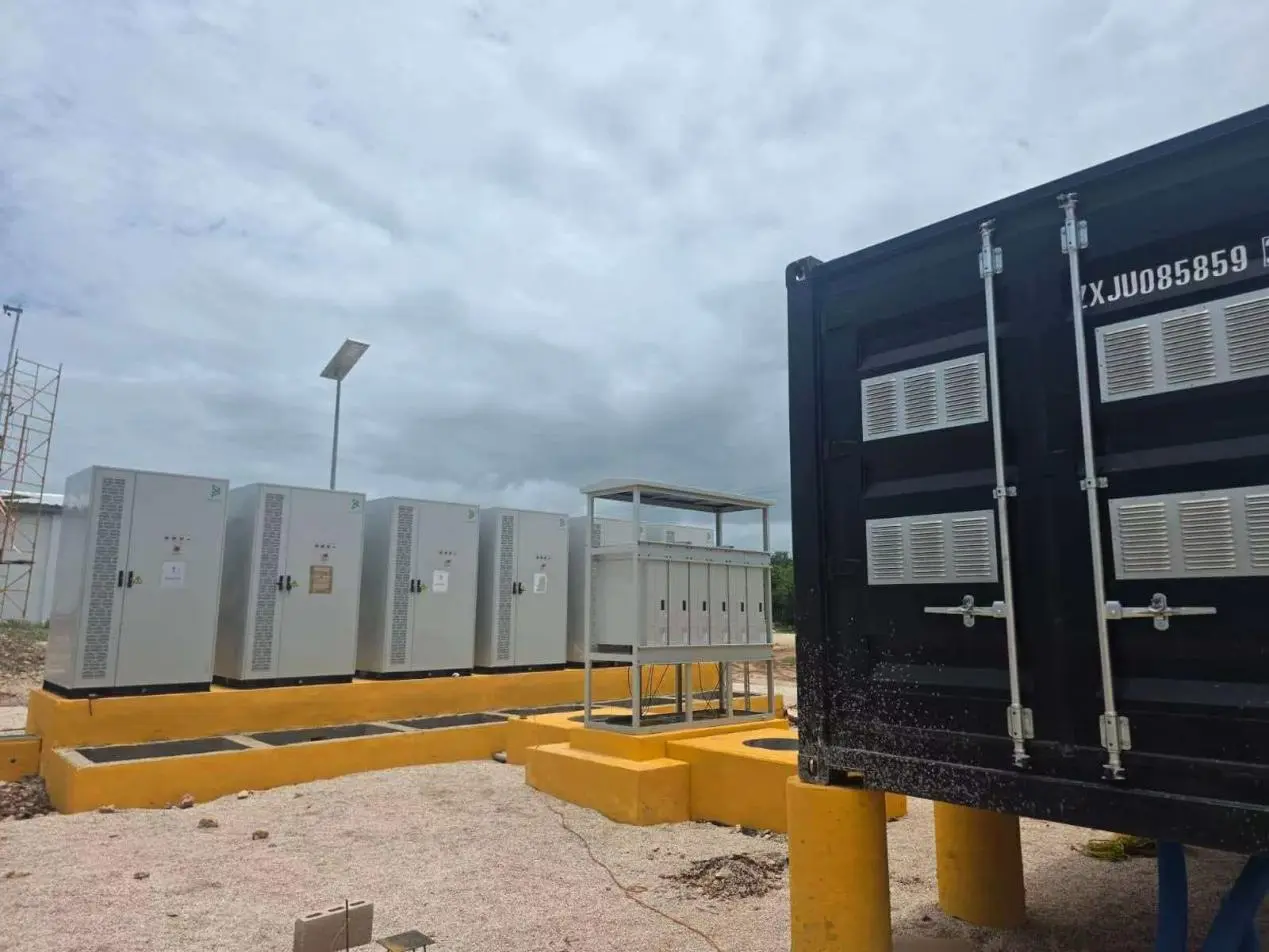

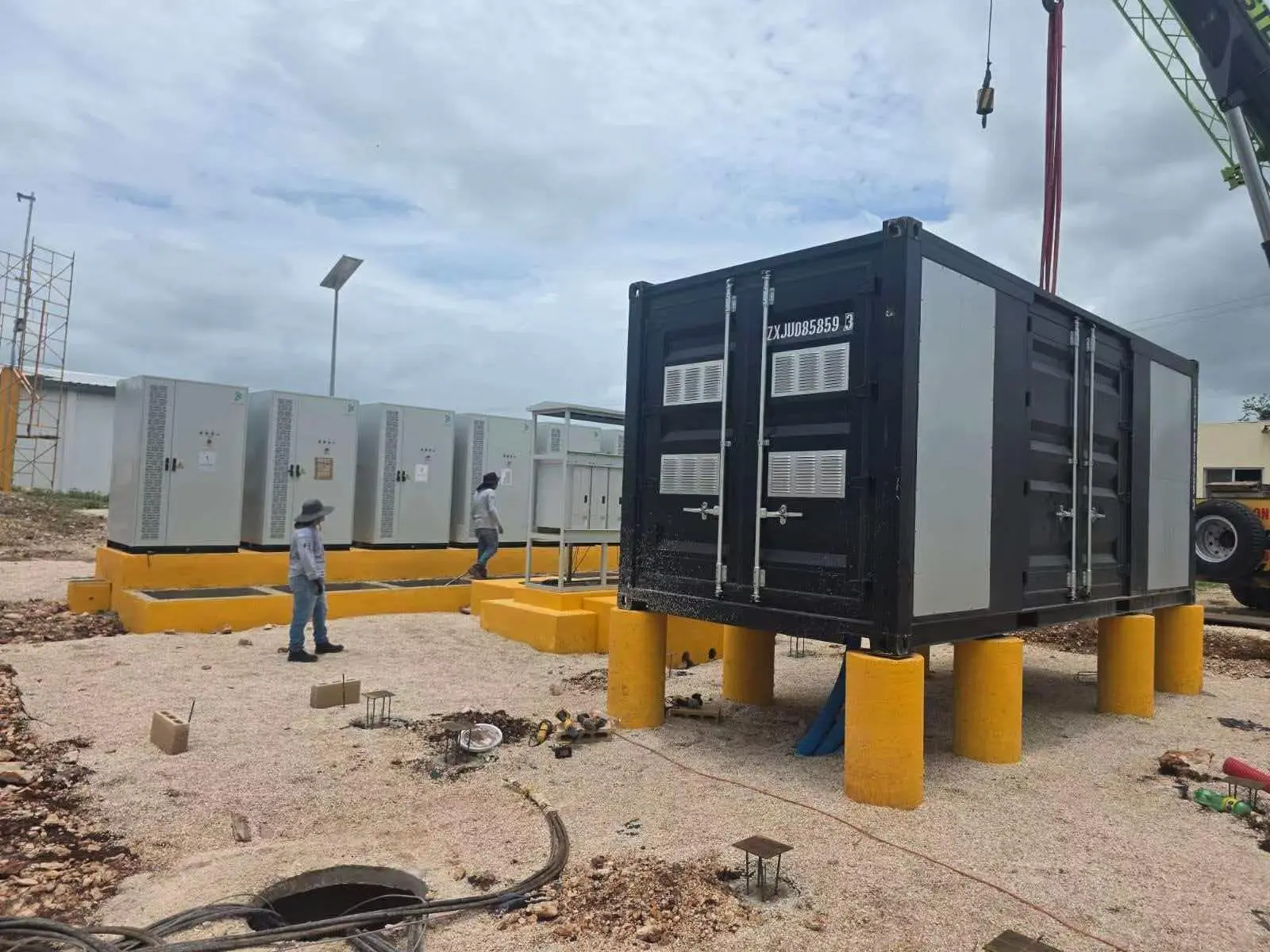

Figurer 2 och 3: Containeriserad transformatorstation anländer till platsen; panoramautsikt över hela kraftdistributionsområdet

Den integrerade svarta kontainerstationen har levererats till platsen och bildar ett komplett solcellskraftdistributionssystem tillsammans med det bakmonterade växelriktarskåpet och kombinatorskåpet. Båda sidorna av behållaren är utrustade med regntåliga ventilationsgaller och har inbyggda dammtäta och vattentäta strukturer för att förbättra värmeavledning i högtemperaturmiljöer. Behållaren är belagd med en utomhus väderbeständig beläggning som ger skydd mot ultraviolett strålning och saltspraykorrosion, vilket gör den lämplig för långvarig drift under utomhusförhållanden i Mexiko.

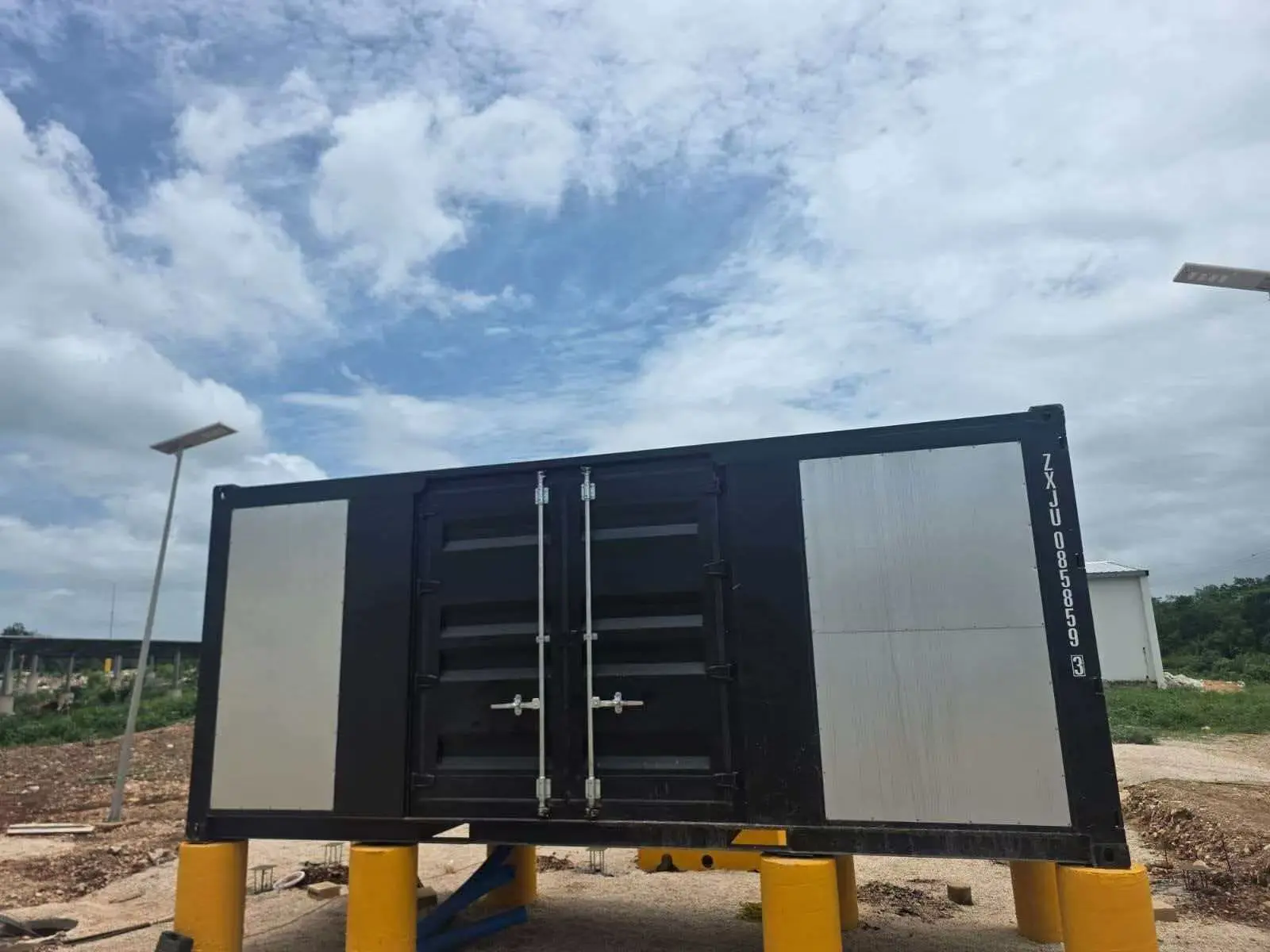

Bild 4: Behållarlådan förvandlad till ett produktutseende

Standardiserad containeriserad enhetsdesign med åtkomstkanaler med dubbla dörrar och sidounderhållspaneler för enkel intern utrustningsservice; den fackindelade ventilationsstrukturen säkerställer optimal värmeavledning samtidigt som den ger vattentätt och dammtätt skydd, vilket gör den lämplig för centraliserade uppstegnings- och nätanslutningsapplikationer i solcellsanläggningar i megawattskala.

Marknadsfördelar med projektet

1. Prefabricerad integrerad leverans: All utrustning är förmonterad och testad i fabriken, vilket avsevärt minskar konstruktions- och idrifttagningstiden för utomlands på plats, förkortar den övergripande projektleveranscykeln och sänker totala arbetskostnader för huvudentreprenören.

2. Hela industrikedjan har omfattande leveransmöjligheter, med transformatorer, ställverksskåp, strömtransformatorer, skyddsreläer och växelriktarskåp, alla tillverkade internt enligt enhetliga tekniska standarder, vilket säkerställer bekväm inköp av reservdelar och underhåll av utrustning.

3. Skräddarsydd för tropiska klimat, den här lösningen optimerar specifikt termisk hantering, fuktbeständighet och korrosionsbeständiga strukturer skräddarsydda för Latinamerikas varma och regniga förhållanden, och hanterar effektivt vanliga operativa utmaningar som utrustningsavstängningar på grund av höga temperaturer och rost i kraftverk utomhus.

4. I överensstämmelse med lokala nätspecifikationer uppfyller dess övergripande parametrar mexikanska elektriska standarder, vilket möjliggör direkt nätanslutningsgodkännande av lokala kraftbolag och gör den lämplig för replikering och utbyggnad i solcellsprojekt för energilagring i Mexiko, Centralamerika och Karibien.

Projektsammanfattning

Detta mexikanska integrerade solcells- och energilagring prefabricerade transformatorstationsprojekt använder en modulär, heltäckande kraftdistributionslösning specifikt optimerad för regionens tropiska, varma och regniga klimat, med specialiserade förbättringar i fuktbeständighet, värmeavledning och korrosionsskydd. Genom att använda en konstruktionsmetod som kombinerar fabriksprefabricering med snabb installation på plats, uppnår den helkedjeintegrering av solcellsinvertering, strömuppsamling och distribution och spänningshöjning för nätanslutning. Lösningen uppvisar hög standardisering och fungerar som ett riktmärke för tropiska kraftverk för förnybar energi i Latinamerika, lämpliga för marknadsföring till utländska solcells- och energilagringskunder.
