Spänningsfluktuationer, blixtnedslag och kontinuerliga överbelastningsförhållanden orsakar ofta lindningsdeformation och för tidigt isoleringsfel i kraftdistributionsnätverk. Lugao Power Co., Ltd. fungerar som en specialiserad, Kina-baserad krafttransformatorfabrik och eliminerar dessa överföringssårbarheter genom våra precisionslindade kopparlindningar, avancerad kärnglödgningsteknik och kraftiga oljenedsänkta isoleringssystem. Sedan 2016 har vår ISO9001- och SGS-certifierade tillverkningsanläggning levererat robusta upp- och nedstegningsenheter som absorberar extrema nätstörningar, vilket ger krafttransformatorstationer och industrianläggningar stabil spänningsreglering och långsiktig elektrisk tillförlitlighet.
Vilka elektriska och mekaniska krafter styr högspänningstransformatorns prestanda?
Till skillnad från standarddistributionstransformatorer som endast hanterar mellanspänningsomvandling, måste Power Transformer-lösningar möta två motstridiga krav: de måste trappa upp generatorns utspänning upp till transmissionsnivåer - eller trappa ner högspänningskraften med hög kapacitet till distributionsnivåer - samtidigt som de tål de enorma elektromagnetiska krafterna och kortslutningsströmstötarna som genereras under nätfel.
Konventionella lindningsstrukturer är benägna att deformeras eller till och med kollapsa under ihållande radiella elektromagnetiska krafter, vilket kan utlösa plötsliga kortslutningar mellan svängar och katastrofala fel. Våra specialkonstruerade enheter har ett optimerat kärnfastspänningssystem, höghållfast isoleringsskiva och en styv tankstruktur. Denna design uppnår fullständig frikoppling av axiella och radiella elektromagnetiska krafter, vilket effektivt förhindrar lindningsförskjutning och överdriven temperaturökning i hotspot. Tack vare denna optimerade mekaniska design,Lugao krafttransformatorererbjuder en förlängning av livslängden på upp till 28 % under långvariga, kontinuerliga, tunga överföringsförhållanden.
Hur förhindrar kärnmetallurgier och lindningstekniker hotspots och isoleringsåldring?
Vid granskning av kvalificerade krafttransformatorleverantörer bör tekniska team fokusera på kärnmaterialval, lindningsteknik och integrerad isoleringskoordinering. Cykliska belastningsvariationer under långvarig överföring orsakar lätt lokal överhettning på kärnförband och lindningsledare, vilket ytterligare accelererar oljenedbrytning, försprödning av pappersisoleringen och oåterkalleligt dielektriskt genombrott.
|
Intern komponent
|
Basmaterialval
|
Kärna/lindningsbehandling
|
Prestandaindikator
|
Primärt förebyggande av misslyckanden
|
|
Högpermeabilitet kärnlaminering
|
Högkvalitativt kallvalsat spannmålsorienterat kiselstål (27QG120)
|
Steg-varvled & avspänningsglödgning
|
No-load Loss ≤ Standard IEC 60076
|
Förhindrar kärnmättnad och flödesläckage hotspots
|
|
Precisionslindade HV/LV-lindningar
|
Syrefria kopparledare + premium kraftpappersisolering
|
Kontinuerlig spirallindning & vakuumtorkning
|
Dynamisk kortslutningsmotstånd ≥ 2,5 % reaktansavvikelse
|
Eliminerar lindningens buckling under plötsliga felströmmar
|
|
Kraftig tankstruktur
|
Höghållfast konstruktionsstål (Q345R)
|
Robotsvetsning och trycktät testning (0,3 MPa)
|
Läckagehastighet noll (24-timmars nedsänkningstest)
|
Förhindrar oljeläckage och tankbrott under inre bågtryck
|
|
Avancerat oljeisoleringssystem
|
Högkvalitativ mineralolja eller biologiskt nedbrytbar naturlig estervätska
|
Vakuumoljepåfyllning & varmoljecirkulationstorkning
|
Nedbrytningsspänning ≥ 60kV (IEC 60156)
|
Förhindrar partiell urladdning och påskyndar värmeavledning
|
Vilka skräddarsydda spännings-, kapacitets- och kylstilar kan Lugao leverera?
Lugao Power Co., Ltd. owns an ISO9001 and SGS-certified production workshop, equipped with professional core cutting lines, winding machines, vacuum drying ovens, and full-power test bays. All products are manufactured in strict accordance with IEC, GB, CE, and CCC international standards, supporting direct plug-and-play replacement without modifying original substation layouts.
Spänningsklasser och kapacitetsintervall
Lugao utvecklar flera krafttransformatorspänningsklasser för att matcha olika transmissionsnivåer och distributionsnätverkskrav:
· 132kV/110kV Step-Up/Step-Down Power Transformator:Designad för stora kraftverk, kraftverksnätanslutningssystem och tunga industrizoner som kräver bulkkraftöverföring. Den har en robust oljenedsänkt tankstruktur med ONAN- eller ONAF-kylning och har exceptionell kortslutningsmotståndsförmåga och extremt låga partiella urladdningsnivåer (≤ 5 pC), samtidigt som den underlättar inspektion och underhåll av bussningar och lindningskopplare.
· 33kV / 35kV Power Transformator:Lämplig för medelstora industrianläggningar, vindkraftsuppsamlingsstationer och campusdistributionsnätverk. Den balanserar hög effektivitet med kompakt fotavtryck, erbjuder flexibla kylningsalternativ och anpassningsbara spänningsuttag för att hantera nätspänningsfluktuationer.
· 11kV distributionskrafttransformator:Idealisk för kommersiella komplex, bostadsområden och elektrifieringsprojekt på landsbygden. Den har en korrugerad oljetankdesign som eliminerar behovet av en oljekonservator, vilket minskar underhållsfrekvensen och säkerställer tillförlitlig drift i tuffa utomhusmiljöer.
Alternativ för kylningsmetoder
All Lugao Transformer units offer flexible cooling configurations to optimize thermal performance based on site conditions:
· ONAN (Oil Natural Air Natural):Förlitar sig på naturlig konvektion för kylning – idealisk för applikationer med måttlig belastning där omgivningsförhållandena är gynnsamma.
· ONAF (Oil Natural Air Forced):Ökar den naturliga oljecirkulationen med forcerade luftkylningsfläktar, vilket ökar den kontinuerliga överbelastningskapaciteten med cirka 30 %.
· OFAF (Oil Forced Air Force):Installerar forcerad oljecirkulation med forcerad luftvärmeväxlare, vilket möjliggör maximal värmeavledning för högkapacitets- Power Transformator-installationer i krävande miljöer.
Hur väljer man den idealiska krafttransformatorkonfigurationen för utrymmesbegränsade transformatorstationer?
Krafttransformatorurvalet måste överväga utrymmesbegränsningar på plats, prognoser för belastningstillväxt och krav på nätfelsnivåer. För traditionella storskaliga transformatorstationer med gott om golvyta är konventionella trefasiga oljesänkta enheter med externa radiatorer den föredragna lösningen. De hanterar enhetlig elektromagnetisk spänningsfördelning, och underhållspersonal kan enkelt inspektera bussningar och lindningskopplare utan att strömlösa intilliggande utrustning.
För urbana underjordiska transformatorstationer och kompakta GIS-installationer (Gas-Insulated Substation) är konstruktioner med lägre profil med integrerade radiatorpaneler mer tillämpliga. Lugao erbjuder skräddarsydd optimering av fotavtryck, vilket minskar det totala kravet på golvyta med upp till 15 % samtidigt som det bibehåller konsekvent krafthanteringskapacitet och kylningseffektivitet för att möta moderna urbana nätutbyggnadskrav.
Hur löser man höga oljetemperaturer och partiella urladdningsstötar under långvarig drift?
Komponenter som används i Lugao-transformatorer hanterar effektivt två vanliga driftsproblem: överdriven oljetemperaturhöjning och okontrollerad partiell urladdning (PD). Långvarig exponering för högspänningsspänningar och kontinuerliga belastningsströmmar genererar betydande koppar- och järnförluster, vilket leder till en minskning av den dielektriska hållfastheten hos den isolerande oljan och försämringen av isoleringen mellan lindningarna; detta utlöser i sin tur partiella urladdningar och gasackumulering, vilket potentiellt kan resultera i katastrofala överslag.
Vår exklusiva inbyggda hetoljecirkulation och vakuumtorkningsprocess, i kombination med en högeffektiv radiatorbank, cirkulerar kontinuerligt och kyler isolerande olja. Den kontrollerar stabilt toppoljetemperaturen under 75°C under 24-timmars kontinuerlig fulllastdrift (omgivningstemperatur ≤ 40°C), upprätthåller fullständigt dielektriskt skydd för lindning av pappersisolering, stabiliserar inre gasjämvikt och undviker lokal urladdning och oljesönderdelning orsakad av hotspot-ackumulering.
Se vår produktionslinjeVideo
Upplev Lugaos Power Transformers tillverkningsexcellens från första hand:[Klicka här för att se vår fullständiga produktionsturné på YouTube]
Utforska relaterade produkter
· [10KV Amorphous Alloy Dry Type Transformator] — Idealisk för energieffektiva distributionsapplikationer inomhus.
· [33kV 35kV oljesänkt transformator] — Robust mellanspänningslösning för industriella och förnybara projekt.
· [132kV 110kV 50MVA 125MVA Oil Immersed Transformer] — Högkapacitetsstamnät för kraftöverföringsnät.

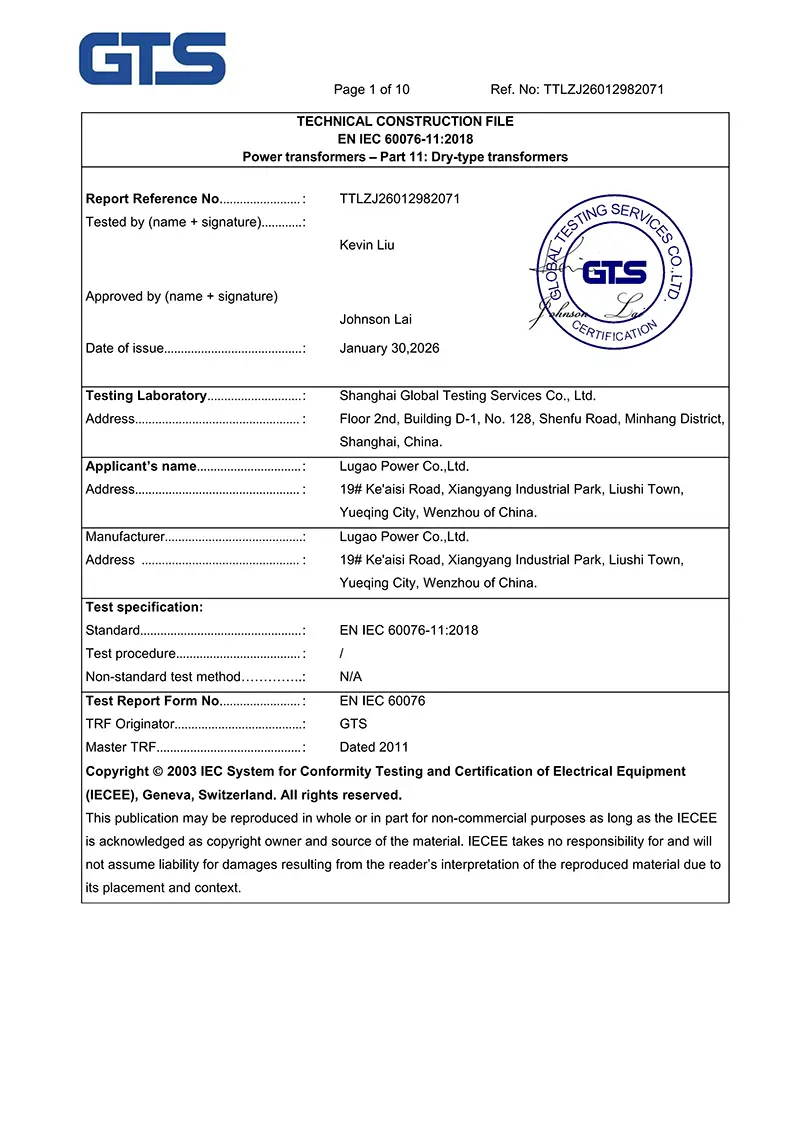

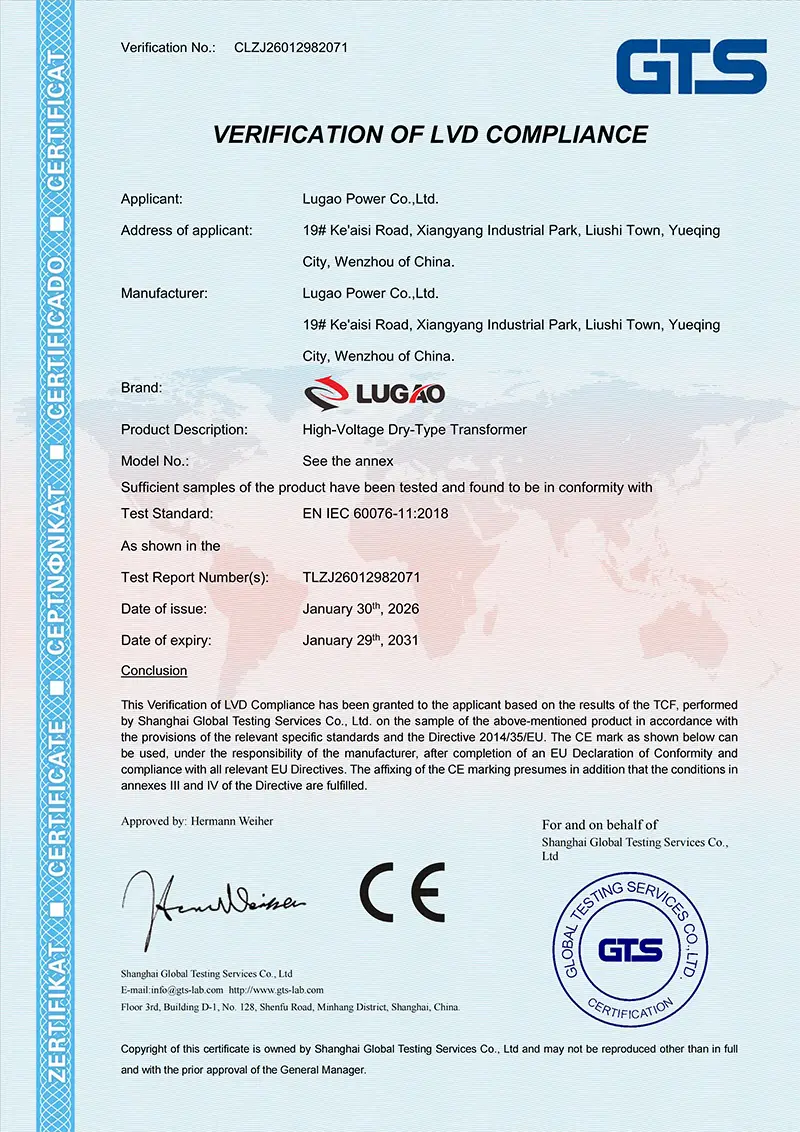

Källor: Lugao Power Co., Ltd. officiell teknisk dokumentation och IEC-standard certifierade testrapporter.
