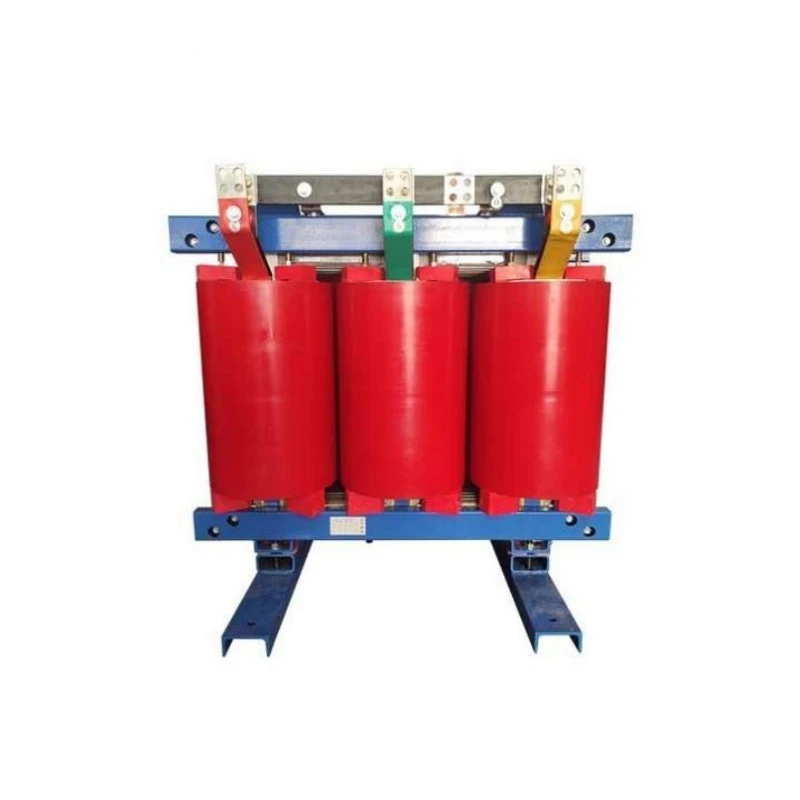

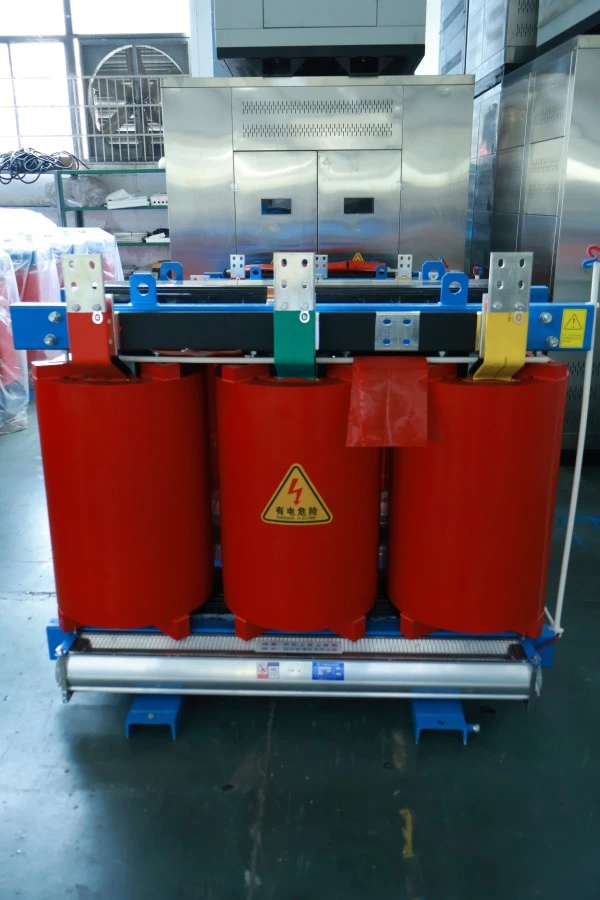

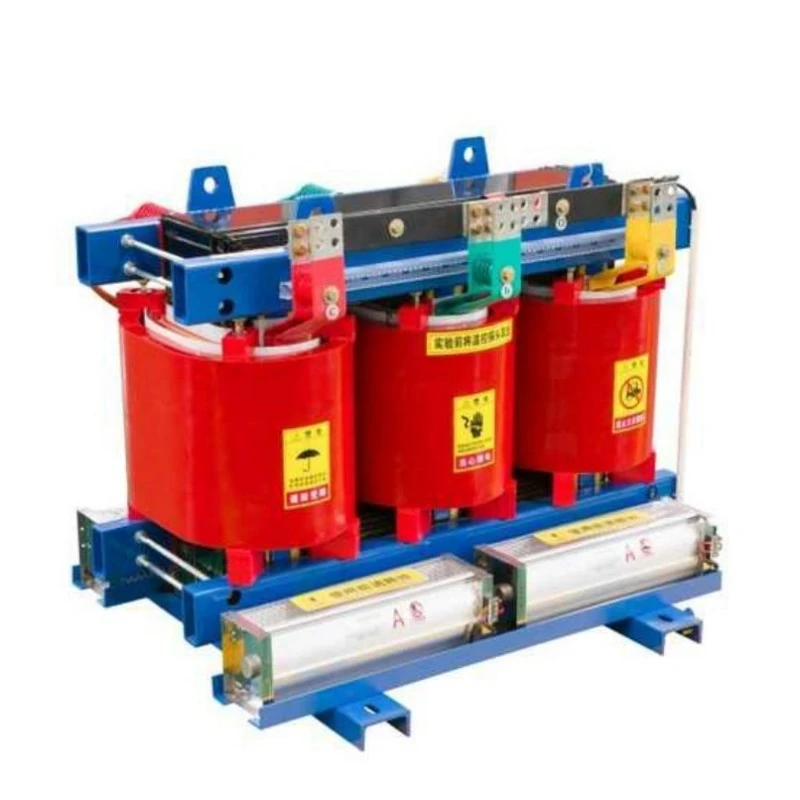

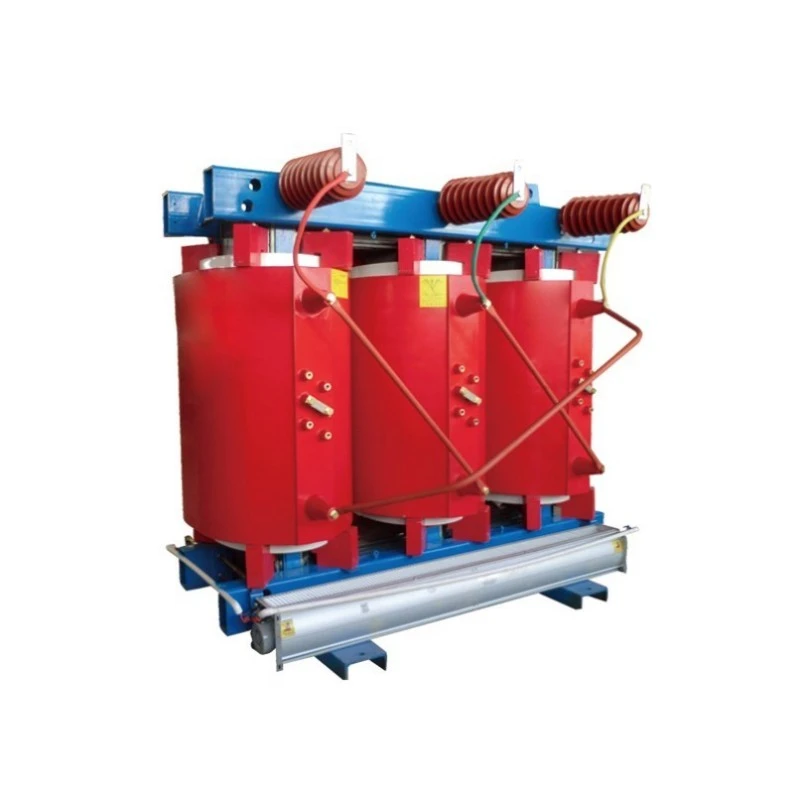

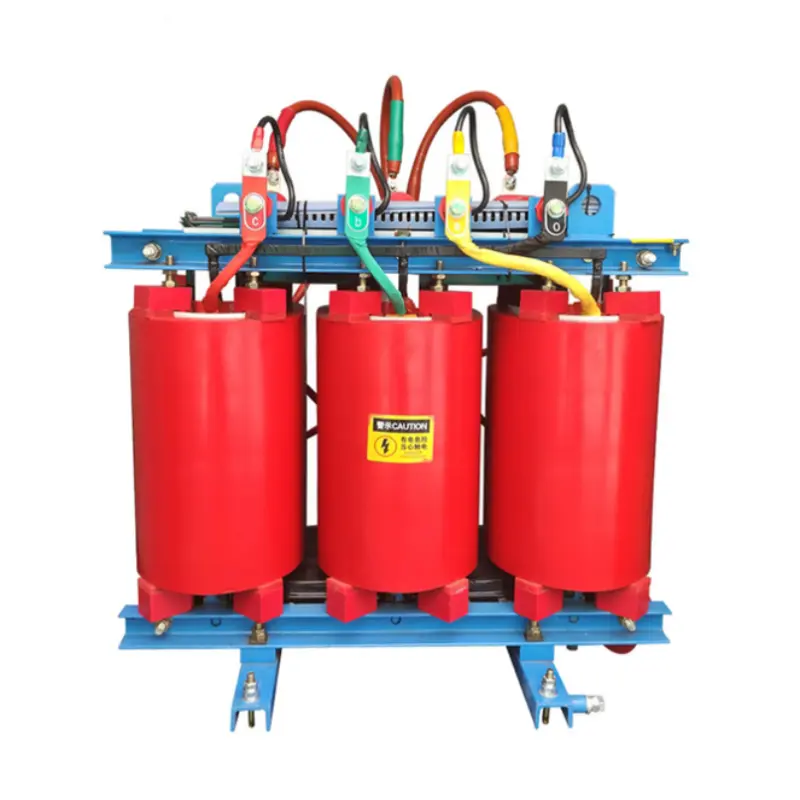

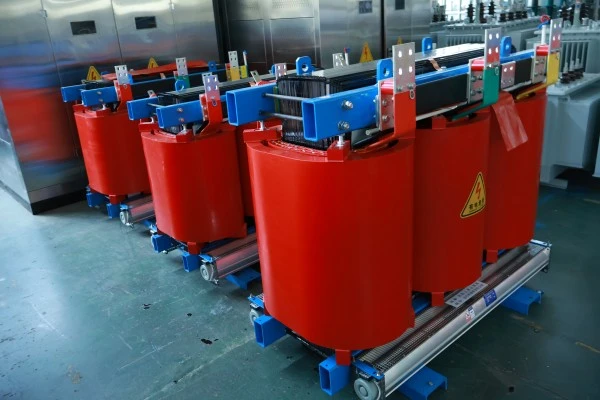

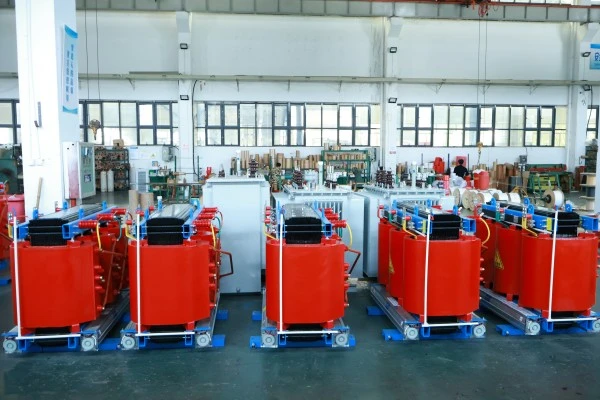

SCB13 Kopparlindning Torr Krafttransformator

vad är det?

SCB13-serien är en trefas, hartsgjuten isolerad, kopparlindadkrafttransformator av torr typ. I beteckningen står "SC" för gjutharts (epoxiharts vakuumgjut), "B" indikerar folielindningar och "13" representerar prestandanivån, vilket betyder att dess förlustvärden uppfyller nivå 1 energieffektivitetskraven i den nationella standarden GB 20052-2020. Det ledande kärnmaterialet är syrefri koppar med hög renhet, inte aluminium eller kopparbeklädd aluminium.

Vad gör det?

1. Spänningsomvandling: Konverterar högspänning (10kV, 35kV) till lågspänning (400V, 690V) eller ökar efter behov, vilket uppfyller spänningskraven för olika utrustningar.

2. Kraftdistribution: Som kärnan i ett distributionssystem levererar det säkert ström till flera belastningar som industrianläggningar, kommersiella komplex, höghus och vindkraftsparker.

3. Säker strömförsörjning: På grund av sin icke brännbara fasta epoxihartsisolering kommer den inte att spruta olja eller fatta eld även vid interna fel, vilket gör den särskilt lämplig för inomhusinstallationer eller platser med stränga brandsäkerhetskrav.

4. Tyst drift: Driftljudet är betydligt lägre än traditionella oljenedsänkta transformatorer, vilket gör den lämplig för bostadsområden, sjukhus, kontorsbyggnader och andra bullerkänsliga miljöer.

Kort sagt, SCB13 Copper Winding Dry Type Power Transformer är en modern kraftdistributionskärnenhet som integrerar hög energieffektivitet, helkopparkärna, lågt brus och flamskyddad säkerhet.

Produktfördelar

Jämfört med vanliga transformatorer av torrtyp erbjuder denna produkt fem centrala fördelar:

Helt kopparlindningar, utmärkt ledningsförmåga:Alla hög- och lågspänningslindningar är lindade med syrefri kopparstavdragen emaljerad rektangulär koppartråd eller kopparfolie. Koppars resistivitet (ca 0,0172 Ω·mm²/m) är mycket lägre än aluminiums (ca 0,0283 Ω·mm²/m). Därför har kopparlindningar med samma tvärsnitt lägre motstånd, mindre värmealstring och högre effektomvandlingseffektivitet. Elkostnaden som sparas under långvarig drift överstiger vida den initiala investeringsskillnaden.

Nivå 1 energieffektivitet, i enlighet med den nationella strategin för dubbla koldioxidutsläpp:SCB13-förlustnivån är strikt utformad för att uppfylla nationella nivå 1 energieffektivitetsstandarder. Tomgångsförlusterna är cirka 10 % lägre än SCB12, och lastförlusterna är över 5 % lägre. För en 1000kVA transformator som kör 8 000 timmar per år sparar detta över 10 000 yuan årligen i elkostnader, vilket återvinner prisskillnaden jämfört med standardtransformatorer inom 3-5 år.

Vakuumgjutning av epoxiharts, pålitlig isolering:Lindningar gjuts och härdas med importerad Huntsman (eller motsvarande kvalitet) epoxiharts under vakuum, vilket helt eliminerar luftbubblor. Det härdade isoleringsskiktet har hög mekanisk hållfasthet, termisk chockbeständighet, sprickbeständighet och fukt-/smutsskydd. Partiell urladdning kontrolleras under 5pC, mycket överlägsen nationella standarder.

Stark överbelastningskapacitet, anpassar sig till fluktuerande belastningar:Under naturlig kylning kan den fungera långsiktigt med 10 % överbelastning; med forcerad luftkylning (fläktar installerade) kan uteffekten öka till över 120 % av nominellt värde. För säsongsbetonade belastningstoppar (t.ex. användning av luftkonditionering på sommaren) behövs ingen omedelbar kapacitetsökning.

Fuktsäker och kontamineringsbeständig, stark miljöanpassningsförmåga:Den gjutna lindningsytan av epoxiharts är slät, tät och icke-hygroskopisk. Även efter avstängning i miljöer med 100 % relativ fuktighet kan den starta direkt vid full belastning utan förvärmning. Särskilt lämplig för fuktiga eller korrosiva miljöer som distributionsrum under jord, kustområden med hög saltspridning och kemiska anläggningar.

Produktegenskaper

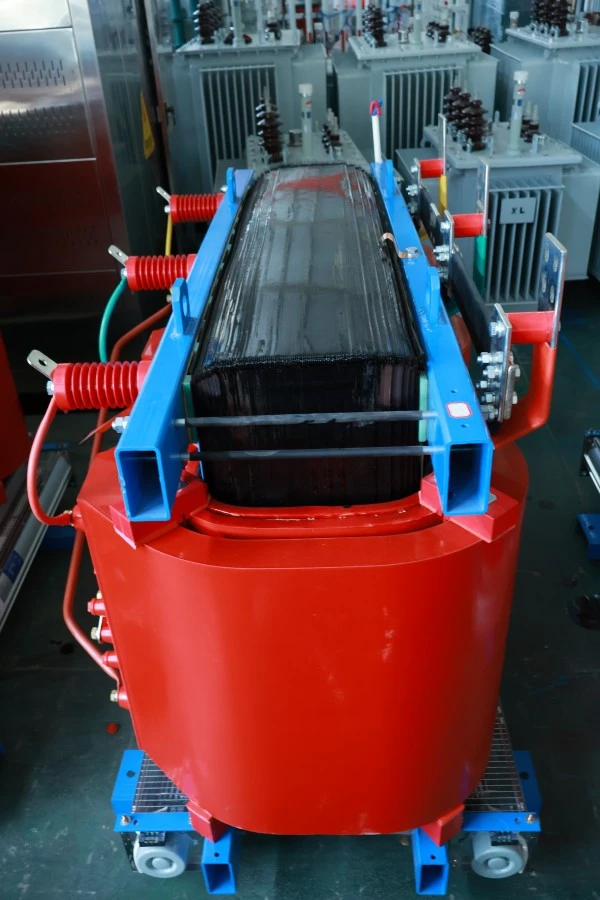

Kärnstruktur: Använder 45° helt gering steg-lap lamineringsteknologi, med kärna lemmar och ok fastklämda med höghållfasta dragband eller plattor. Användningen av kornorienterat kiselstål med hög permeabilitet (B30R090 eller högre kvalitet) minimerar både hysteres och virvelströmsförluster.

Lågspänningslindningar: Lindade med kopparfolie, fixerade i ändarna med hartsändringar. Kopparfoliens bredd är lika med lindningshöjden, vilket ger en jämn axiell ampere-varvfördelning och extremt hög motståndskraft mot kortslutningselektromagnetiska krafter. Lagerisolering använder förimpregnerat DMD-material.

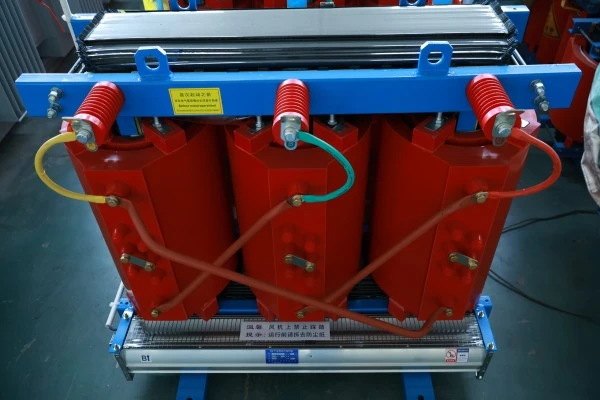

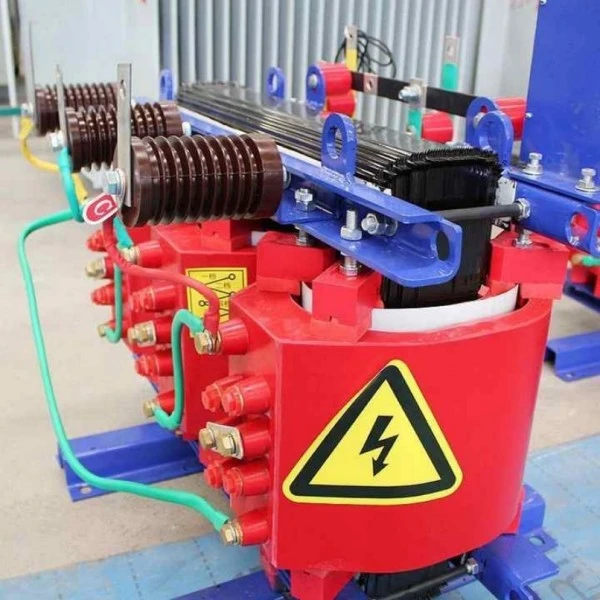

Högspänningslindningar: Lindade i skiktade segment med klass H emaljerad rektangulär koppartråd, med harts gjutet mellan varje lager, vilket bildar en robust glasfiberförstärkt epoxihartskompositisolering. Kranar leds ut från mitten av lindningen för att förbättra impulsspänningsfördelningen.

Temperaturkontroll och skyddssystem: Varje faslindning har förinbäddade PT100 platina RTD:er för realtidstemperaturövervakning av hotspot. Den medföljande intelligenta temperaturregulatorn har: digital spoltemperaturdisplay, övertemperaturlarm (justerbart börvärde), utlösning för övertemperatur och automatisk fläktstart/stopp (om forcerad luftkylning är installerad som tillval).

Kapslingsalternativ: Valfria kapslingar IP20 (fasta föremål), IP23 (vertikalt droppande vatten) eller IP40 (små partiklar) kapslingar, gjorda av rostfritt stål, aluminiumlegering eller pulverlackerat kallvalsat stål. Kapslingar har ventilationsöppningar och förreglade dörrlås.

Anslutning och installation: Högspänningssidan använder silikongummi helt skärmade/fullisolerade kabelterminaler eller konventionella terminaler; lågspänningssidan använder tennpläterade kopparskenor. Transformatorns botten är utrustad med en kanalstålbas och rullar för enkel positionering och förflyttning.

Produktapplikation

Krafttransformatorn SCB13 kopparlindad torrtyp är idealisk för följande scenarier:

Höghus och kommersiella centra: Installeras i källar- eller utrustningsgolvsdistributionsrum, driver hissar, VVS, belysning och brandskyddssystem. Dess icke brandfarliga egenskaper uppfyller byggnadsbrandregler, och lågt ljud stör inte boende på övervåningen.

Industri- och gruvföretag: Kraftdistributionssystem i biltillverkningsanläggningar, elektronikkomponentfabriker och precisionsbearbetningsverkstäder. Helt kopparlindningar tål strömstötar från frekventa motorstarter/stopp, vilket ger god spänningsstabilitet.

Förnybar energi: Stegnätanslutning för distribuerade PV-kraftverk, hjälpkrafttransformatorer för vindkraftsparker, isoleringstransformatorer för energilagringssystem. Hög energieffektivitet minskar energiomvandlingsförlusterna.

Transportinfrastruktur: Stationsservicetransformatorer för tunnelbanestationer, strömförsörjning för höghastighetsjärnvägssignalbyggnader, kraftdistributionscentraler för flygplatsterminaler, landströmsystem i hamn. Fuktbeständighet och kortslutningsmotståndsförmåga uppfyller de höga tillförlitlighetskraven för järnvägstransitering.

Datacenter och kommunikationsbasstationer: Ger ren, stabil ström till servrar, switchar och UPS-system. Tyst drift (vanligtvis under 55dB) stör inte datacenterpersonalen.

Produktionsdetaljer

Lågspänningskopparfolielindningsprocess

Lågspänningslindningar lindas med kopparfolie i full bredd på specialiserade folielindningsmaskiner. Kopparfoliekanterna är rundade för att förhindra koronaurladdning. Med varje varv placeras DMD förimpregnerat isoleringspapper automatiskt mellan lagren och online spänningskontroll säkerställer att kopparfolien är tätt lindad. Efter avslutad lindning placeras hela enheten i en form för vakuumgjutning av epoxiharts, vilket bildar en monolitisk, tomrumsfri struktur. Denna process förbättrar kortslutningsmotståndsförmågan hos lågspänningslindningar med över 30 % jämfört med trådlindade strukturer.

High Voltage Segmented Layer Winding

Högspänningslindningar är uppdelade i 4-6 segment (pannkakor), med varje segment ytterligare uppdelat i 2-4 lager. Kanaler (eller luftkanaler) mellan segment förbättrar värmeavledningen, medan skiktning minskar mellanskiktsspänningen. Kranar är tagna från specifika varv av specifika segment och markerade med olika färgade ledningar. Alla anslutningar använder argonbågsvetsning eller kalltryckssvetsning för att säkerställa minimalt kontaktmotstånd.

Core Noise Reduction Treatment

Efter att kärnlamineringen är klar, är hela kärnan vakuumtryckimpregnerad med en specialformulerad ljuddämpande isolerande lack, som dämpar mikrovibrationer mellan silikonstålplåtar och mellan plåtar och klämdelar. Högtemperatursilikongummikuddar placeras mellan kärna och lindningar och mellan lindningar och klämdelar. Med dessa behandlingar kan tomgångsljud hållas under 55dB (för 315kVA och lägre), jämförbart med bruset i ett hushållskylskåp.

Omfattande fabrikstestning

Varje SCB13 kopparlindningskrafttransformator genomgår följande tester innan de lämnar fabriken: mätning av lindningsmotstånd; mätning av spänningsförhållande och vektorgruppsverifiering; kortslutningsimpedans och belastningsförlustmätning; mätning av tomgångsström och tomgångsförlust; isolationsresistans och dielektrisk dissipationsfaktormätning; applicerad spänningsmotståndstest; inducerad spänningsbeständighetstest; partiell urladdningsmätning. Testdata registreras automatiskt och en fabrikstestrapport medföljer försändelsen.

Produktparameter (specifikation)

Förpackning och efterförsäljning

Förpackningsmetod

1. Transformatorkropp insvept med vattentät PE-film, kritiska områden täckta med mjuk skyddande stoppning.

2. Packad i robusta plywoodbackar av exportkvalitet med pallbottnar för gaffeltruckhantering.

3. Insidan av lådor fyllda med expanderad polyuretan eller bikakekartongdämpning för att förhindra transportvibrationsskador.

4. Tydliga markeringar på utsidan: tyngdpunkt, lyftpunkter, fuktsäker, tippar inte.

Service efter försäljning

1. Gratis garantiperiod: 12 månader från leveransdatum.

2. Alla fel som orsakas av design-, material- eller tillverkningsfel under garantiperioden kommer att repareras eller ersättas kostnadsfritt av vårt företag (inklusive rimliga transportkostnader).
