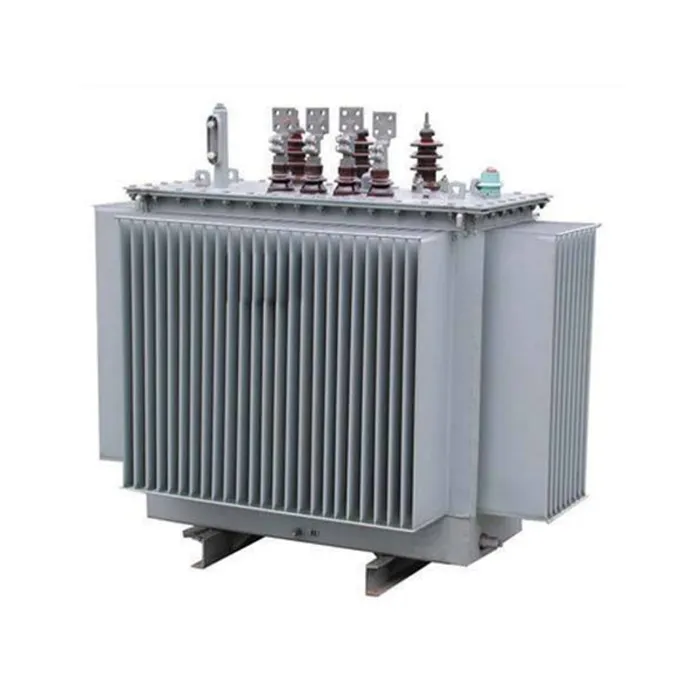

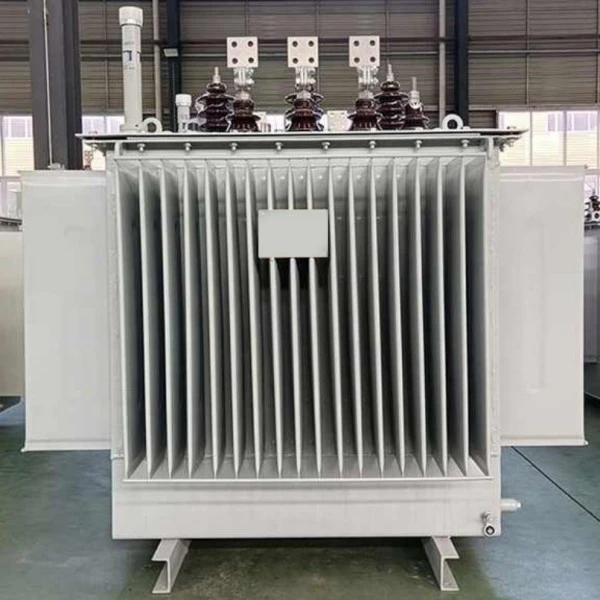

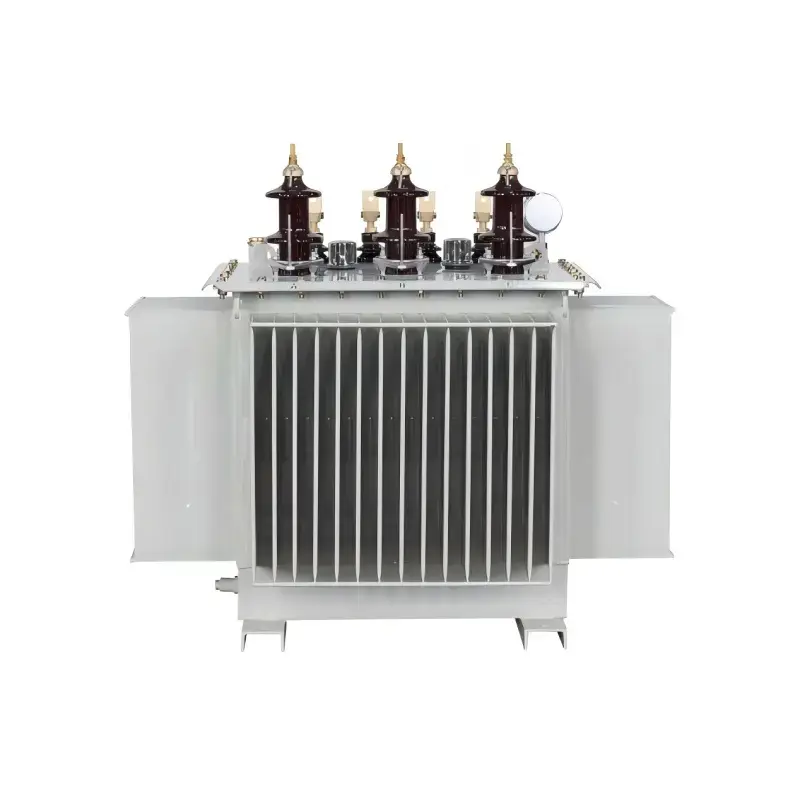

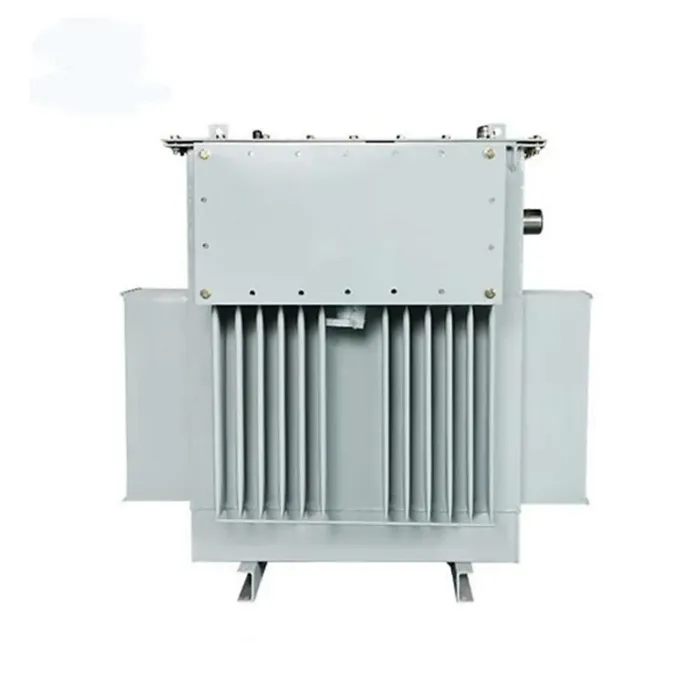

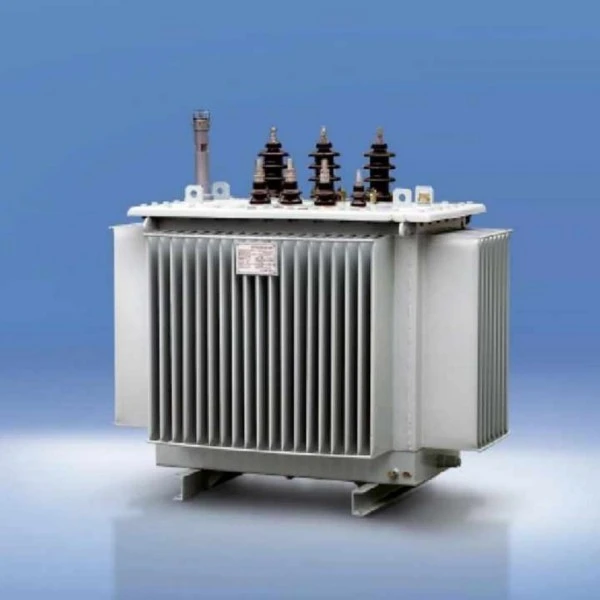

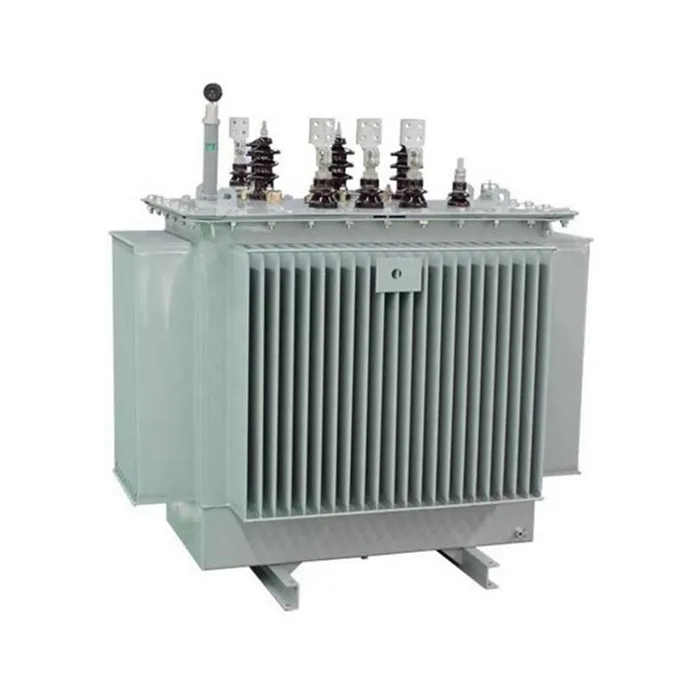

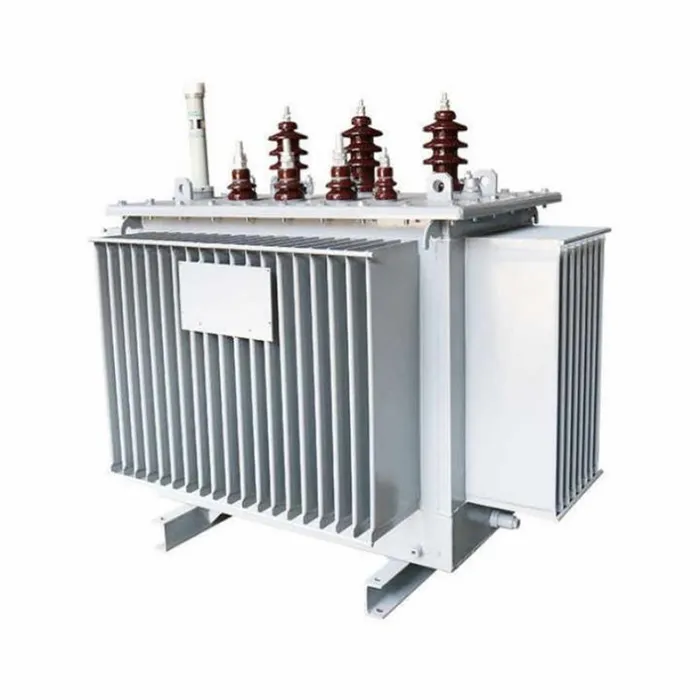

S9 Trefas oljefylld lågspänningstransformator

Vårt företags S9 trefas oljefyllda lågspänningstransformator är en mycket pålitlig kraftenhet speciellt designad för lågspänningskraftdistributionssystem. Genom att köpa den här produkten får du en högkvalitativ transformator som kombinerar stabil prestanda med kostnadseffektivitet, allmänt användbar i industrianläggningar, kommersiella byggnader och energidistributionsscenarier i bostäder. Den här produkten använder högkvalitativa kallvalsade kiselstålplåtar och kopparlindningar med hög renhet. Dess optimerade kärnstruktur reducerar effektivt hysteres och virvelströmsförluster, vilket säkerställer en långsiktig stabil och tillförlitlig drift. Det oljenedsänkta isoleringskylsystemet ger utmärkt värmeavledning och överbelastningskapacitet, upprätthåller stabil utspänning även under förhållanden med spänningsfluktuationer eller betydande belastningsförändringar. Den helt förseglade strukturen isolerar effektivt extern fukt och föroreningar, förlänger utrustningens livslängd och minskar underhållsfrekvensen.

Produktparameter (specifikation)

Produktfunktion och applikation

Produktegenskaper

Energieffektiv och låg förlust:Jämfört med den tidigare S7-serien har S9-transformatorn en genomsnittlig minskning av tomgångsförlusten på cirka 10 %, en minskning av lastförlusten med cirka 22 % och en ännu mer signifikant minskning av tomgångsströmmen på nästan 46 %. Det var en nationellt marknadsförd energibesparande produkt på den tiden.

Pålitlig strukturell design:

Kärna:S9 oljesänkt transformator tillverkad av högkvalitativt kallvalsat kornorienterat kiselstål, med en fullt lutande trestegs överlappskärnstruktur, vilket effektivt minskar förluster och buller.

Lindningar:Högspänningslindningen antar en flerlagers cylindrisk struktur, medan lågspänningslindningen använder en cylindrisk eller förbättrad spiralformad struktur med längsgående oljekanaler, vilket förbättrar värmeavledning och mekanisk styrka.

Fästprocess:Alla fästelement använder självlåsande anti-lossningsmuttrar, och en kärnpositioneringsstruktur har lagts till för att säkerställa stabilitet under transport och långvarig drift, vilket eliminerar behovet av kärninspektion och lyftunderhåll.

Helt förseglad struktur (S9-M-serien):S9 distributionstransformatortank är designad med korrugerade paneler som ger en andningsfunktion för att kompensera för oljevolymförändringar, vilket eliminerar den traditionella konservatorn. Denna helt förseglade struktur isolerar transformatoroljan fullständigt från extern luft, vilket effektivt förhindrar inträngning av syre och fukt och fördröjer därigenom åldrandet av den isolerande oljan.

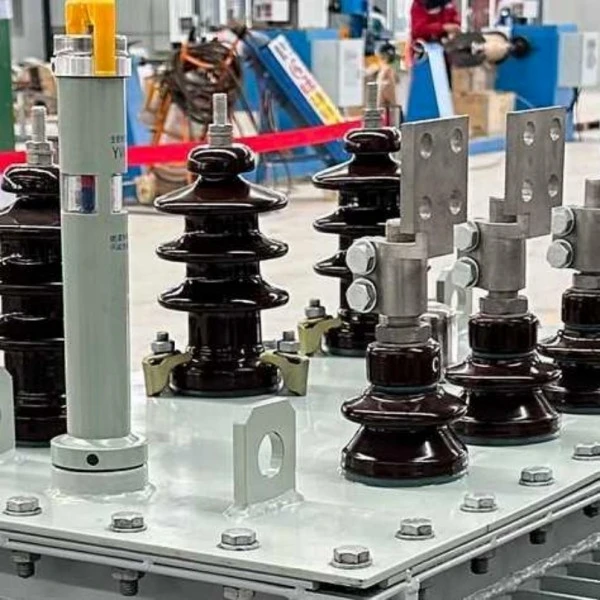

Omfattande säkerhetsskydd: S9 Trefas oljefylld lågspänningstransformatorutrustad med komponenter som en övertrycksventil, ratttermometer och gasrelä, som omedelbart släpper ut trycket när det inre trycket blir för högt, vilket säkerställer säker drift av utrustningen.

Fördelar med funktionerna

Avsevärt sänkta driftskostnader:Kärnfördelen ligger i energieffektivitet. Jämfört med S7-serien minskar driftskostnaderna för S9-produkten med cirka 19 %, vilket resulterar i avsevärda elbesparingar jämfört med långvarig drift.

Hög driftsäkerhet:Med förbättrat stöd för spoländen, en ny isoleringsstruktur och kortslutningsresistent design, förbättras dess förmåga att motstå plötsliga kortslutningar avsevärt. Den har klarat plötsliga kortslutningstester vid ett nationellt erkänt testcenter, vilket säkerställer stabil drift även under ogynnsamma förhållanden som nätfluktuationer.

Extremt låga underhållskostnader:Den helt förseglade strukturen eliminerar behovet av att byta ut transformatoroljan under dess normala livslängd, vilket avsevärt minskar underhållsarbete och kostnader.

Hög anpassningsförmåga och estetisk design:Den korrugerade tankdesignen förbättrar inte bara värmeavledningseffektiviteten utan resulterar också i en mer kompakt och estetiskt tilltalande produkt, vilket minskar installationens fotavtryck.

Produkterna anpassar sig till miljön

Applikationsscenarier

S9 trefas oljefyllda lågspänningstransformatorer används främst i terminalkraftdistributionstillämpningar där 10kV eller 35kV högspänningsel måste omvandlas till 400V lågspänningsel. Specifika scenarier inkluderar:

Kapslad typ (S9-M-serien): Särskilt lämplig för industrier som petroleum och kemisk bearbetning. Dessa miljöer innehåller vanligtvis stora mängder olja och kemikalier; den helt förseglade strukturen isolerar effektivt korrosiva gaser, skyddar interna komponenter och säkerställer säker drift.

Okapslad typ (S9-serien):Används ofta i industri- och gruvföretag, byggarbetsplatser, bostadsområden, kommersiella centra, flygplatser, järnvägsstationer och andra allmänna industriella och civila byggnader som kraftdistributionsnav.

Infrastruktur och jordbruk:Används vanligtvis i tunnelbanor, borrplattformar, oljeproduktionsplattformar och kraftnät i städer och på landsbygden för att ge en stabil strömförsörjning för olika utrustningar.

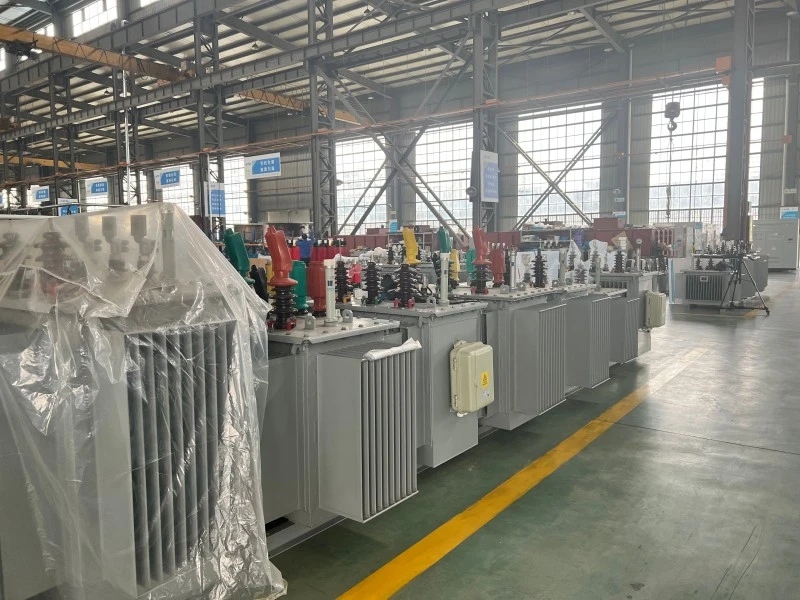

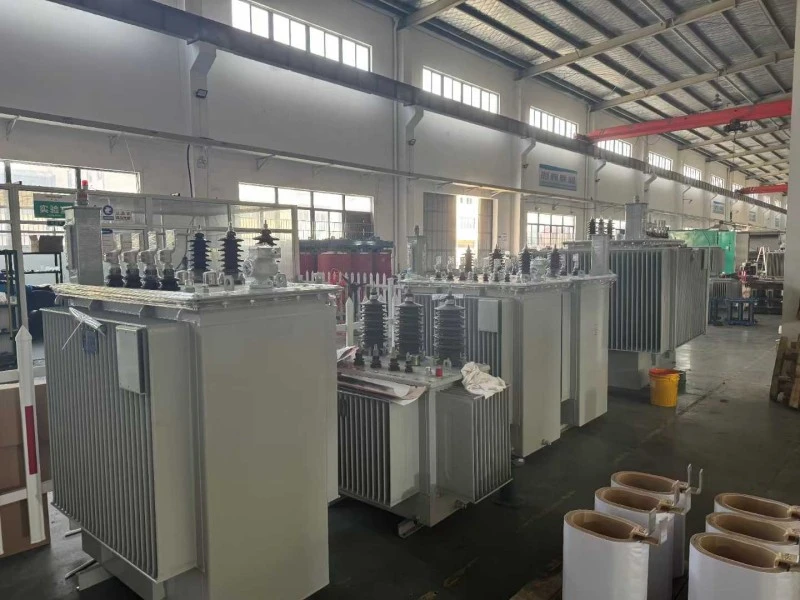

Produktionsdetaljer

Den trefasiga oljefyllda transformatorn har genomgått omfattande optimering av produktdetaljer. Genom den raffinerade designen av kärnkomponenter som kärnan, spolarna, oljetanken och fästelementen uppnår den låga förluster, hög tillförlitlighet och underhållsfria egenskaper.

Kärnkomponentstruktur och process

FAQ

Vad är en S9 trefas oljesänkt distributionstransformator?

Den trefasiga oljesänkta distributionstransformatorn S9 är en kraftdistributionsenhet som används för att trappa ner mellanspänningsel, såsom 6kV, 10kV, 11kV eller 13,8kV, till lågspänningsel såsom 0,4kV, 0,415kV eller 0,433kV. Det används i stor utsträckning i industrianläggningar, kommersiella byggnader, bostadssamhällen, gruvplatser, jordbruksnät och distributionssystem för allmännyttiga tjänster.

Kan spänningsförhållandet för S9 oljesänkta transformator anpassas?

Ja. Lugao kan anpassa spänningsförhållandet enligt lokala nät- och projektkrav. Vanliga alternativ inkluderar 10kV/0,4kV, 11kV/0,415kV, 13,8kV/0,4kV och andra anpassade spänningskombinationer. Vektorgruppen, avtappningsområdet, frekvensen och tillbehören kan också anpassas.

Vilket kapacitetsområde finns tillgängligt för denna transformator?

Den oljesänkta distributionstransformatorn S9 kan levereras i olika nominella kapaciteter enligt projektkrav. Vanliga kapaciteter inkluderar 5kVA, 10kVA, 30kVA, 50kVA, 100kVA, 250kVA, 500kVA, 1000kVA, 1600kVA, 2000kVA och 2500kVA. Kontakta Lugao för ett lämpligt modellval baserat på din lastbehov.

Vad är skillnaden mellan S9 och S11 oljesänkta transformatorer?

Jämfört med S9-serienS11-serienhar vanligtvis lägre tomgångsförlust och bättre energibesparande prestanda. S9-transformatorn används fortfarande i många distributionsprojekt på grund av dess stabila drift, mogna design och kostnadseffektivitet. Det slutliga urvalet beror på projektbudget, effektivitetskrav, lokala standarder och driftsförhållanden.

Är den oljefyllda transformatorn S9 lämplig för utomhusinstallation?

Ja. Den oljefyllda transformatorn S9 kan designas för utomhusinstallation. Den kan utrustas med en förseglad oljetank, korrosionsskyddsbeläggning, övertrycksventil, termometer, oljenivåindikator och andra skyddstillbehör enligt projektkrav. För tuffa miljöer, vänligen ange höjd, omgivningstemperatur, fuktighet och föroreningsnivå innan offert.

Vilken kylmetod använder denna transformator?

Den oljesänkta distributionstransformatorn S9 använder vanligtvis ONAN-kylning, vilket betyder Oil Natural Air Natural kylning. Transformatoroljan cirkulerar naturligt inuti tanken för att överföra värme, medan den yttre tankytan avleder värme genom naturlig luftkylning.

Kan Lugao tillhandahålla OEM- eller anpassad transformatorservice?

Ja. Lugao tillhandahåller OEM och skräddarsydda transformatortjänster. Anpassningsalternativen inkluderar nominell kapacitet, spänningsförhållande, frekvens, vektorgrupp, uttagsintervall, höljesdesign, transformatortillbehör, målningsfärg, namnskylt och förpackningskrav.

Produktens eftermarknadsservice

1. Efter att transformatorn har installerats och tagits i drift på plats är den garanterat läckfri, och färgen kommer garanterat inte att flagna eller blekna. En 5-års garanti tillhandahålls; eventuella kvalitetsproblem som uppstår vid normal användning inom garantiperioden kommer att täckas av garantin.

2. Alla produkter omfattas av livstidsservice, vilket säkerställer att produkttillbehören är fullständiga.

3. Livslängden är inte mindre än 30 år.

4. I händelse av utrustningsfel kommer leverantören att svara inom en timme efter att ha mottagit meddelande från köparen och skicka teknisk personal till platsen inom 24 timmar inom landet.

Serviceåtagande

1. Våra produkter tillverkas i strikt överensstämmelse med ISO9001-2015 kvalitetsledningssystemkrav, vilket säkerställer 100 % produktkvalitet innan de lämnar fabriken.

2. Vårt företag tillhandahåller omfattande för-, försäljnings- och eftermarknadsservice för att säkerställa kundnöjdhet.

1. Vårt företag erbjuder en 60-månaders garanti. I händelse av kvalitetsproblem kommer vi att reparera eller byta ut produkten kostnadsfritt, vilket säkerställer 100% kundnöjdhet.

Konstruktion och provning av transformatorer ska uppfylla följande standarder:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikation och tekniska krav för oljesänkta krafttransformatorer》

JB/T3837-2010 《Metod för att sammanställa typbeteckningar för transformatorprodukter》

GB/T311.1-3.11-97 《Isolationskoordinering och högspänningstesttekniker för högspänningsöverförings- och transformationsutrustning》

GB10237-88 《Isolationsnivåer och dielektriska tester för krafttransformatorer – externa isoleringsluftavstånd》

GB7595-87 《Kvalitetsstandard för transformatorolja i drift》

GB7328-87 《Mätning av ljudnivå för transformatorer》

GB7534-87 《Mätning av partiell urladdning》

GB/T15164-94 《Laddningsguide för oljesänkta krafttransformatorer》

DL/T586-95 《Teknisk guide för tillverkningsövervakning av användare av kraftutrustning》

GB/T311.1-3.11-97 《Isolationskoordinering och högspänningstesttekniker för högspänningsöverförings- och transformationsutrustning》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Produktkvalitetsklassificering för oljesänkta krafttransformatorer》

ZBK41005-89 《Ljudnivå för 6-220KV transformatorer》
