Premium högspänningsställverk från professionell tillverkare
När skyddsreläer inte klarar av ett fel inom det kritiska 0,1-sekundsfönstret, kan den resulterande ljusbågen förånga samlingsskenor och utlösa katastrofala strömavbrott i transformatorstationen – men hur väljer man omkopplingsutrustning som garanterar både snabba felavbrott och långvarig mekanisk uthållighet under upprepade kortslutningspåkänningar? Lugao Power Co., Ltd. löser detta med våra högspänningsställverkslösningar, konstruerade som metallkapslade, noggrant testade system med vakuum- eller SF6-brytare med avbrottseffekter på upp till 40 kA, vilket ger kraftverk och tunga industrianläggningar tillförlitligt skydd och kontroll för primära distributionsnätverk där felströmmar är allvarliga och försörjningskontinuitet är kritisk.
Står du inför höga felströmmar? Så här avgör du om HV-ställverk är ditt enda alternativ
När de utvärderar kvalificerade Switchgear-leverantörer för primära distributionsnät, frågar ingenjörsupphandlingsteam ofta: Vid vilken felströmnivå blir RMU-skyddet otillräckligt, vilket tvingar fram specifikationen avhögspänningsställverkmed full effekt brytare? Svaret beror på felströmmens storlek, skyddskoordinationskrav och kretsens kritikalitet.
Högspänningsställverk är speciellt utformat för primära distributionsnätverk där felströmmarna är allvarliga och skyddssystemet måste bryta kortslutningsströmmar utan att förlita sig på reservsäkringar. Till skillnad från RMU:er som kombinerar lastbrytare med säkringar för ekonomiskt felskydd, har högspänningsställverk strömbrytare som kan avbryta fulla kortslutningsströmmar upp till 40 kA eller högre. Denna konfiguration är väsentlig för krafttransformatorstationer, tunga industrianläggningar och installationer för förnybar energi där felnivåerna överstiger kapaciteten hos säkringsskyddad utrustning.
Lugaos högspänningsställverk har antingen dragbara eller fasta strömbrytare, vilket ger flexibilitet för underhåll och drift. Den metallomslutna konstruktionen med separerade samlingsskenor säkerställer felinneslutning, vilket förhindrar inre bågspridning till intilliggande sektioner. Den robusta designen, validerad genom rigorösa typtester, ger årtionden av pålitlig service i krävande miljöer.
Hur validerar Lugao bågmotstånd och kortslutningsförmåga?
Högspänningsställverk måste motstå de enorma elektromagnetiska krafterna och ljusbågsenergin som genereras under allvarliga felförhållanden. Lugao högspänningsställverk är konstruerade med högdielektriska grunder validerade genom rigorösa tester: strömfrekvensen tål 42 kV i en minut och blixtimpulsen tål 75 kV, vilket uppfyller eller överträffar IEC 62271-200-standarderna. Kortslutningsmotståndsklassificeringar valideras genom full effekttestning, med exempel på 20 kA till 40 kA RMS på högspänningssidan.
Bågmotstånd är en kritisk säkerhetsfunktion. Vårt ställverk genomgår intern ljusbågsfeltestning (IAC-klassificering) för att säkerställa att kapslingen kan innehålla och säkert ventilera ljusbågsenergi, vilket skyddar personal och intilliggande utrustning. Inspektioner efter test bekräftar samlingsskenans integritet och noll strukturell deformation, vilket försäkrar projektingenjörer om systemstabilitet under de mest krävande felförhållandena.
Vilka strukturella skydd och miljöanpassningar är integrerade?
Utsatt för väder, damm och potentiella ljusbågshändelser är ställverkskåpan det första försvaret mot miljöförstöring och olyckskonsekvenser. Lugao High Voltage Switchgear uppnår IP4X-skyddsklassificeringar för inomhusenheter och högre klassificeringar för utomhusinstallationer, vilket ger effektivt motstånd mot inträngning av fasta partiklar och vattenstänk. Tillverkad av korrosionsbeständigt stål med anti-korrosionsytabehandlingar (≥2 mm tjocklek för kritiska komponenter), klarar höljet extrema omgivningstemperaturer, hög luftfuktighet och korrosiva kustatmosfärer.
De separerade samlingsskena och strömbrytarfacken ger ökad säkerhet genom fysisk separation av spänningsförande delar. Varje funktionellt fack är självständigt förseglat med brandsäkra barriärer, vilket förhindrar felutbredning mellan sektioner och innehåller potentiella incidenter inom ursprungsfacket. Denna uppdelningsdesign säkerställer att ett fel i en sektion inte äventyrar integriteten hos intilliggande sektioner, bibehåller systemets stabilitet och minskar skador.
Vilka spänningsklasser och konfigurationsalternativ kan Lugao leverera?

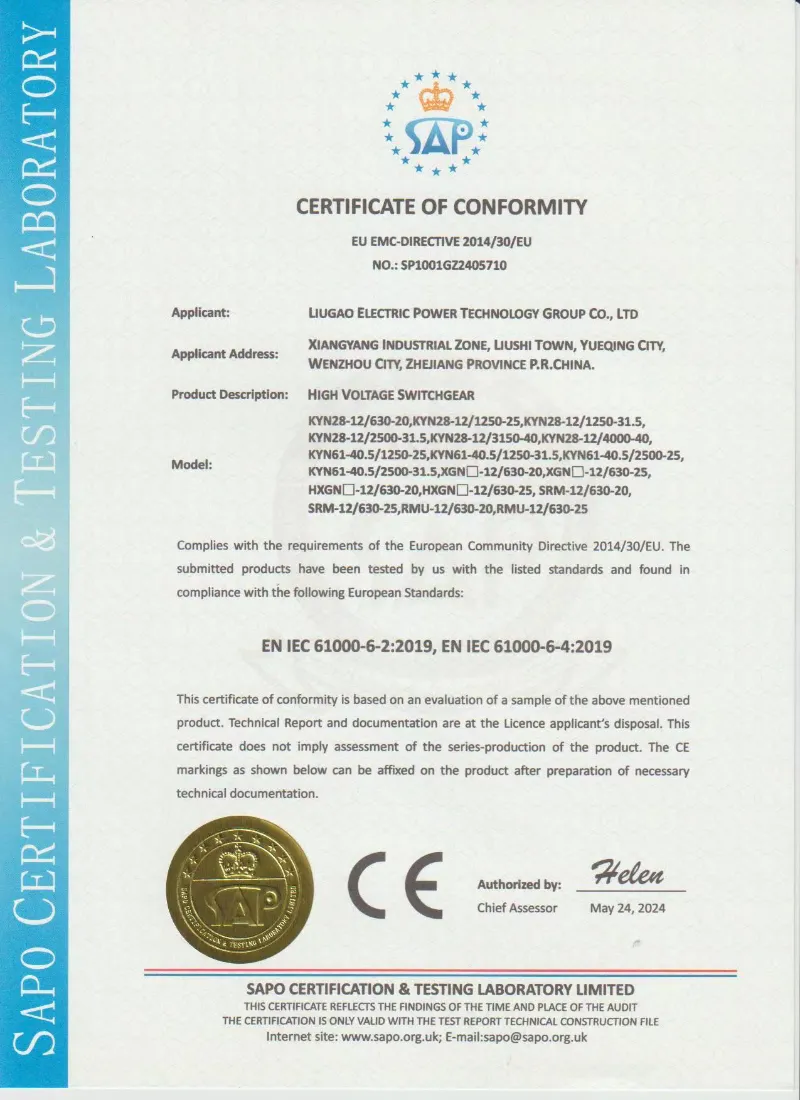

Lugaos ISO9001- och SGS-certifierade produktionsverkstad, utrustad med professionella monteringslinjer och testfack med full effekt, tillverkar högspänningsställverk i strikt överensstämmelse med IEC, GB, CE och CCC internationella standarder, vilket stöder direkt plug-and-play-installation utan kostsamma platsändringar.
Spänningsklasser och kapacitetsintervall
Spänningsklass
Applikationsscenario
Konfigurationsalternativ
40,5kV / 33kV högspänningsställverk
Transformatorstationer, vindkraftskollektorsystem, tunga industrizoner som kräver robust kortslutningsmotstånd och låga partiella urladdningsnivåer
KYN61-40.5 luftisolerade eller GIS-konfigurationer med vakuum- eller SF6-brytare
24kV / 13,8kV mellanspänningsställverk
Urbana höghus, bostadssamhällen, kommunal infrastruktur, statliga nätautomationsapplikationer
Utrustad med intelligenta moduler som möjliggör fjärrkontroll, avkänning och skydd
12kV / 11kV distributionsställverk
Kommersiella komplex, bostadsområden, elektrifieringsprojekt på landsbygden
Fasta eller dragbara konstruktioner med alternativ för vakuumbrytare
Ställverk och komponentalternativ
Lugao erbjuder flexibla interna konfigurationer för att matcha specifika projektkrav:
· Kretsbrytartyp:Vacuum Circuit Breaker (VCB) för medelspänningstillämpningar, erbjuder överlägsen ljusbågssläckning och längre livslängd. SF6-brytare tillgängliga för tillämpningar med högre spänning som kräver robust avbrottsförmåga.
· Kopplingsskåpstyper:KYN28A-, KYN61- eller GIS-konfigurationer med fast eller ritbar design, stödjande ringnätverk, terminal eller dubbla strömförsörjningslägen.
· Skydd och kontroll:Integrerade skyddsreläer med kommunikationsgränssnitt för fjärrövervakning och kontroll, inklusive överströms-, jordfels-, riktnings- och differentialskyddsfunktioner.
Hur väljer man den idealiska högspänningsställverkskonfigurationen för din primära transformatorstation?
För kraftöverföringsstationer och tunga industrianläggningar där felströmmarna är allvarliga och kretsens tillförlitlighet är kritisk, är högspänningsställverk med brytarskydd väsentligt. Lugao erbjuder skräddarsydda konfigurationsalternativ, inklusive olika brytarklassificeringar, samlingsskenor och skyddsscheman, för att matcha specifika projektkrav. Den robusta konstruktionen och den omfattande testningen säkerställer årtionden av tillförlitlig service i krävande miljöer.
Se vår produktionslinjeVideo
Upplev Lugaos högspänningsställverkstillverkning från första hand:
LUGAO KYN högspänningsluftisolerade panelställverk är designade för inomhuskraftdistributionssystem för medelspänning från 3,6 kV till 40,5 kV. Den använder en fackindelad metallklädd struktur, utdragbar handkärra med vakuumbrytare, mekaniska förreglingar, jordningsbrytare och luftisolering utan SF6-gas. Ställverket kan konfigureras för inkommande matare, utgående matare, busskopplingspaneler, mätpaneler och skyddsscheman enligt projektkrav.
Lugao Handcart Type Fixed High Voltage Board Panel Switchgear är designad för inomhus 3kV till 40,5kV kraftdistributionssystem. Den använder en metallsluten fackstruktur, utdragbar handkärra med vakuumbrytare, mekaniska och elektriska förreglingar, ström- och spänningstransformatorer, skyddsreläer och jordningsbrytare. Ställverket kan konfigureras för inkommande matare, utgående matare, transformatorskydd, motorstyrning, kondensatorbankar och transformatorstationsdistributionsprojekt enligt de bekräftade tekniska kraven.
Lugao Power Co., Ltd. ger dig nästa generations kraftdistributionslösningar. Som en förstklassig tillverkare levererar vi det högspänningsfasta AC-metallslutna ställverket som är designat för pålitlig prestanda i 3,6-12kV sekundära distributionssystem. Detta högspänningsfasta AC metallslutna ställverk prioriterar driftsäkerhet, utrymmesbesparande arkitektur och långvarig hållbarhet. Med högre mekanisk uthållighet och internationella certifieringar säkerställer vår lösning sömlös kraftmottagning och distribution för industriella och allmännyttiga applikationer samtidigt som du avsevärt minskar dina underhållskostnader.
Lugao Power Co., Ltd. inbjuder dig att utforska vårt XGN Box-typ fast högspänningsställverk – en kompakt, helt sluten och mycket pålitlig lösning för 6kV–35kV kraftdistributionsnätverk. Designad för inomhusapplikationer, den har en fast monterad strömbrytarkonfiguration, synliga frånkopplingskontakter och stark anti-kondensprestanda. Uppgradera din distributionssäkerhet och driftseffektivitet idag genom att välja XGN Box-typ fast högspänningsställverk som uppfyller ditt näts tuffaste krav.
Lugao Power Co., Ltd. inbjuder dig att införskaffa 35kV KYN-transformatorstationen bepansrade utdragbara ställverk – en kraftig, ljusbågssäker, metallklädd lösning för 35kV primär distribution. Med helt bepansrad konstruktion, äkta utdragbara brytarvagnar och fem-förebyggande förregling, garanterar den driftsäkerhet, minskar risken för bågblixt och möjliggör snabbt byte av brytare. Uppgradera din 35kV transformatorstation med felsäker omkoppling idag.
Lugao Power Co., Ltd. inbjuder dig att köpa KYN Center-typ Fem-förebyggande sammankopplande högspänningsställverk --- ett kompakt, metallklädd, växelströmsställverk inomhus konstruerat för 3,6–12kV kraftdistribution. Med fullständiga fem-förebyggande förreglingar, ljusbågssäker design och en 30-årig mekanisk livslängd, eliminerar den driftfel, förbättrar personalsäkerheten och minskar oplanerade stillestånd. Uppgradera din transformatorstation med intelligent, felsäker växling idag.
Lugao är en professionell Högspänningsställverk tillverkare och leverantör i Kina. Med skräddarsydda tekniska lösningar, OEM/ODM-support, fabrikstestning och ingenjörshjälp hjälper Lugao Power kunder att bygga tillförlitliga och effektiva kraftdistributionssystem för projekt över hela världen.
