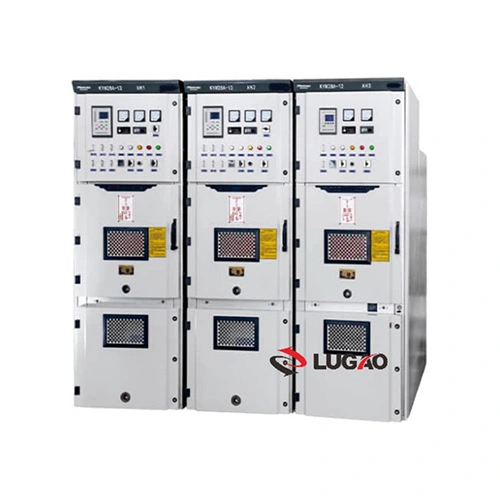

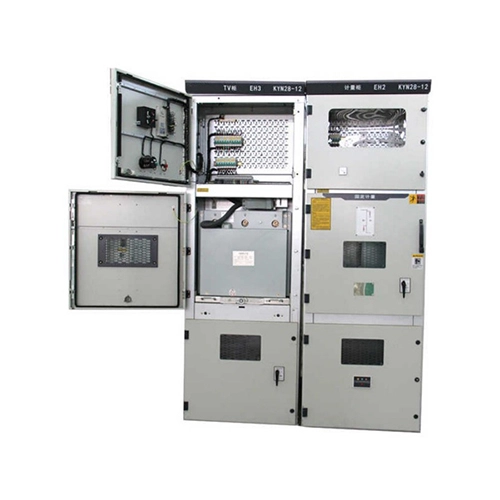

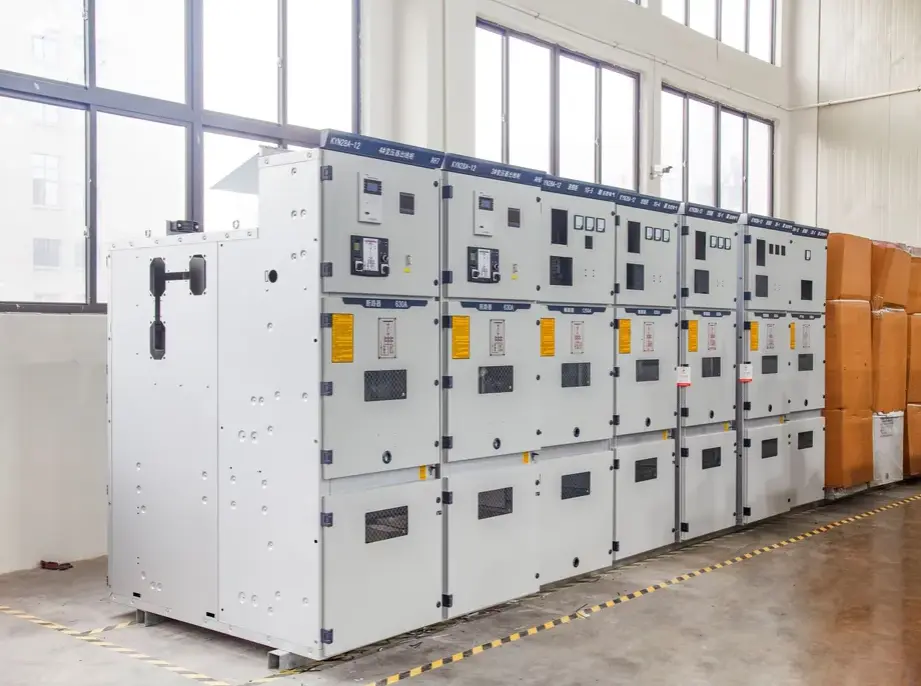

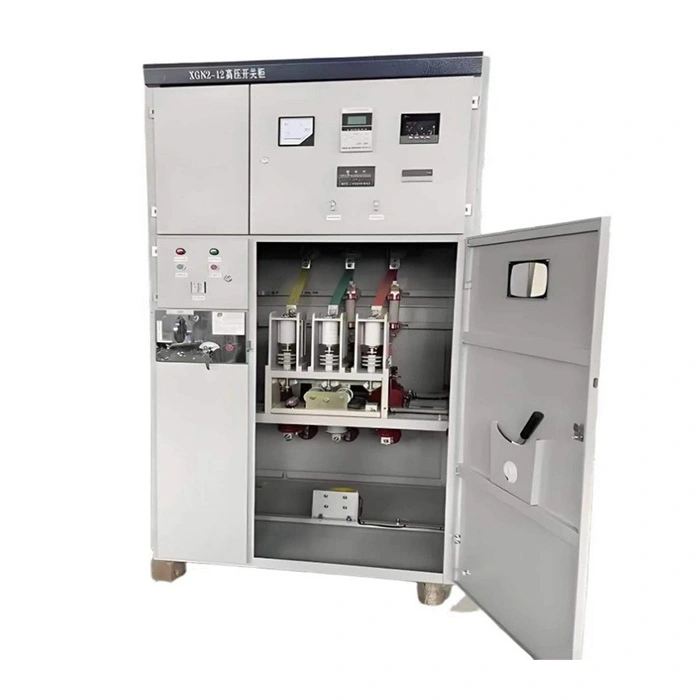

Handkärra Typ Fast högspänningstavla Panelställverk

Handkärra Typ Fixed High Voltage Board Panel Switchgear är en metallkapslad,luftisolerade mellanspänningsställverkkonstruktion avsedd för enkel- och dubbelskensystem. Men exakt vad är denna produkt, och vad kan den göra för din elektriska infrastruktur?

Vad det är:

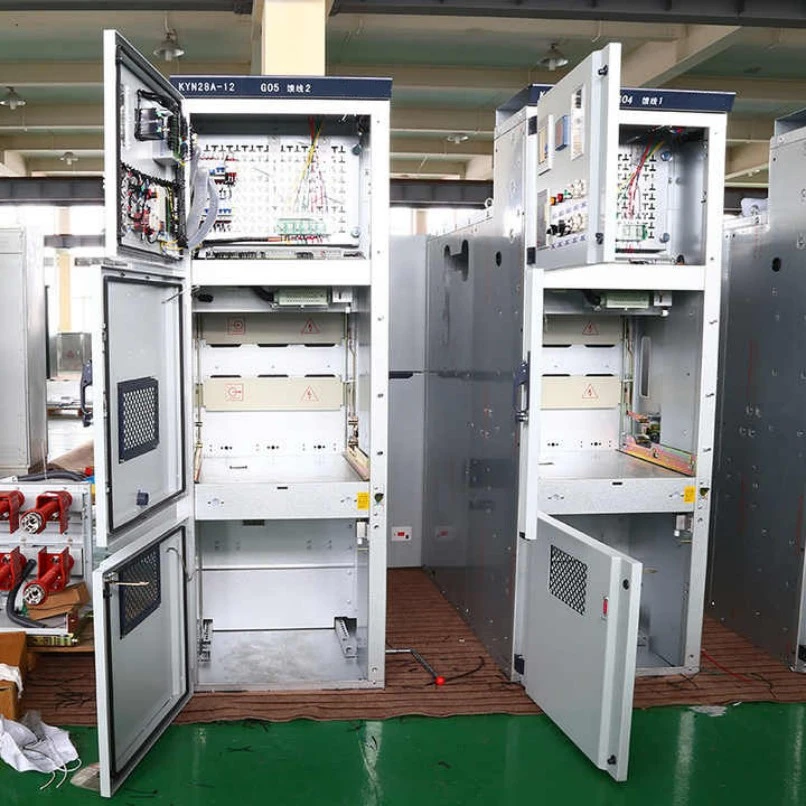

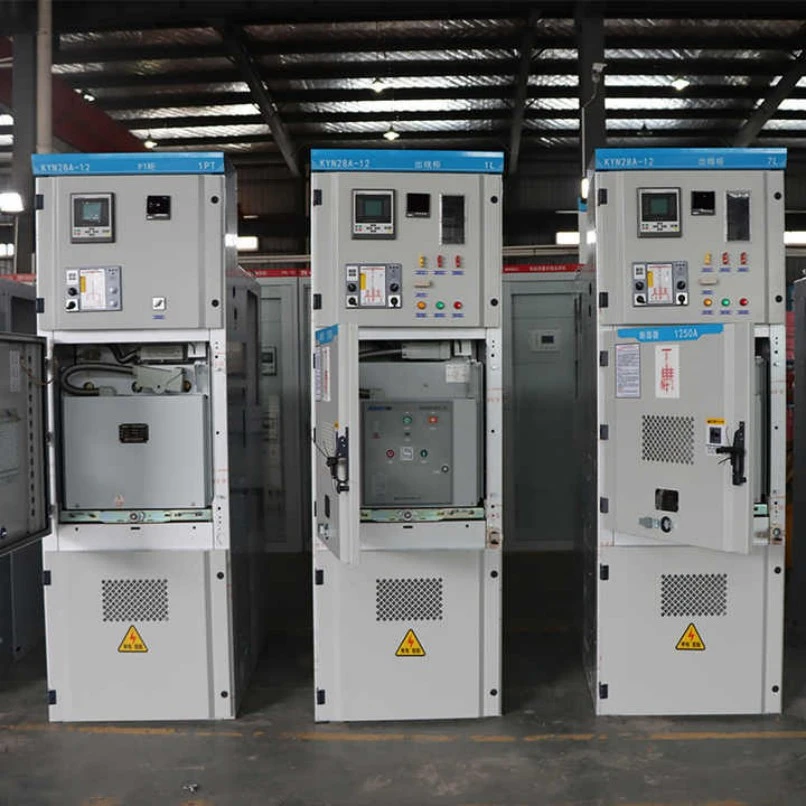

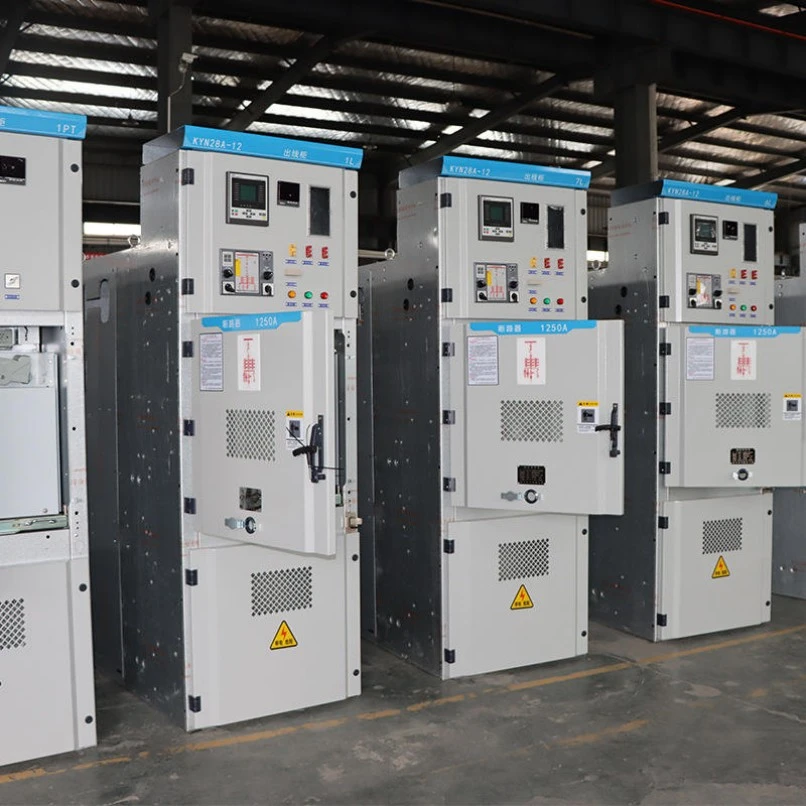

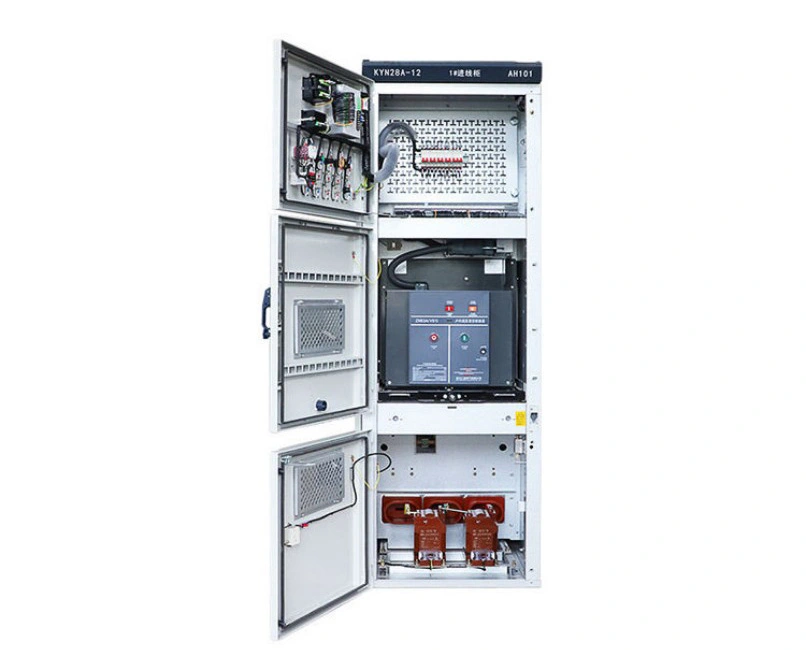

It is a hybrid design that combines a fixed panel housing with a removable handcart mechanism for the primary switching devices (such as vacuum circuit breakers, contactors, or VSDs). The handcart can be physically rolled in and out of the panel, while the busbars, cables, and auxiliary components remain fixed within the enclosure. Denna design är standardiserad enligt IEC 62271-200 och GB3906 för märkspänningar från 3kV till 40,5kV.

Vad den kan göra:

● Styr effektflödet: Den ansluter eller kopplar från högspänningsbelastningar som transformatorer, motorer och kondensatorbanker på ett säkert sätt.

● Tillhandahålla felskydd: Integrerade skyddsreläer och strömbrytare löser ut automatiskt vid överbelastning, kortslutning eller jordfel.

● Möjliggör säkert underhåll: Handvagnen kan dras tillbaka till ett isolerat, jordat läge, vilket skapar ett synligt luftgap – vilket gör att tekniker kan arbeta med brytaren utan att strömbryta hela samlingsskenan.

● Mät och övervaka: Strömtransformatorer, spänningstransformatorer och digitala mätare monterade på panelen ger realtidsdata om systemstatus.

● Säkert förregling: Mekaniska och elektriska förreglingar förhindrar mänskliga fel som att stänga brytaren medan vagnen är halvvägs eller komma åt strömförande fack.

Kort sagt, detta ställverk med fasta högspänningskortspaneler av handkärra fungerar som portvakten för ditt högspänningsnätverk – säkert, flexibelt och hållbart för 20+ års tjänst.

Produktparametrar (specifikation)

Nedan finns den detaljerade tekniska specifikationstabellen för vårt ställverk för handkärra med fast högspänningskort. Alla värden avser typiska 12kV-modeller; andra spänningar tillgängliga på begäran.

Produktfunktion och tillämpning (Q&A-format)

F1: Vad gör handkärrdesignen bättre än ett helt fast ställverk?

S: Handkärrans design gör att den primära strömbrytaren (vakuumbrytaren) kan avlägsnas fysiskt från panelen för underhåll eller utbyte medan panelens samlingsskenor förblir strömförande. Detta minskar stilleståndstiden från timmar till minuter. Däremot kräver fasta ställverk ofta att en hel sektion avaktiveras för att komma åt brytaren. Vårt ställverk med fast högspänningstavla ger dig det bästa av två världar: fasta samlingsskenor för robusthet, plus handkärrorsbrytare för servicevänlighet.

F2: Hur säkerställer det förarens säkerhet under inredning?

S: Vårt ställverk inkluderar fem obligatoriska förreglingar:

1. Brytare kan inte stängas om inte handkärran är i "drift" (ansluten) position.

2. Handvagn kan inte flyttas från "bortkopplad" till "ansluten" om inte brytaren är öppen.

3. Jordningsbrytaren kan endast stängas när vagnen är i "test/bortkopplad" läge.

4. Kabelutrymmesdörren kan endast öppnas när jordningsbrytaren är stängd.

5. Handvagn kan inte sättas in eller dras ut medan brytaren är stängd. Dessa förreglingar är både mekaniska och elektriska – felsäkra genom sin design.

F3: Kan ställverk med fast högspänningskort med handkärra användas utomhus?

S: Standardkapslingen är IP4X, lämplig för transformatorstationer inomhus. För utomhusapplikationer levererar vi ytterligare väderbeständiga höljen eller IP54-klassade kiosker. Många kunder installerar vårt ställverk i containeriserade transformatorstationer eller små prefabricerade byggnader nära vindkraftsparker eller solkraftverk.

F4: Vilka är de vanligaste tillämpningarna för detta ställverk?

S: Detta ställverk med fast högspänningskort av handkärratyp används ofta i:

● Transformatorstationer för elnät (primär och sekundär distribution).

● Industrianläggningar (stålverk, cementfabriker, petrokemikalier) – för motorstyrning och transformatorskydd.

● Kommersiella byggnader (sjukhus, datacenter, flygplatser) – där hög tillförlitlighet krävs.

● Förnybar energi (solparker, vindkraftsparker) – som nätanslutningspaneler.

● Gruvdrift – tillräckligt robust för dammiga, fuktiga miljöer.

● Dragkraftförsörjning för järnväg – vid 27,5 kV eller 2×25 kV system.

Produktionsdetaljer

1. Kapslingsmaterial och beläggning

● Material: 2 mm tjock galvaniserad stålplåt av hög kvalitet (importerad från Baosteel), vikt med CNC-bockningsmaskiner. Dubbelvikta kanter ökar styvheten.

● Beläggning: Epoxi-polyester pulverlackering (minst 80μm tjocklek) efter sandblästring till SA 2.5 standard. Färg RAL 7035 (ljusgrå). Saltspraytest >500 timmar – ingen korrosion.

2. Handkärramekanism

● Material: Höghållfasta nylonrullar + skenor i rostfritt stål.

● Drift: Inskruvnings-/utskruvningsmekanism med anti-backlash design. Varje handkärra testas för 2000 kompletta inredningscykler.

● Positionsindikatorer: Röd (ansluten), grön (test), gul (bortkopplad), synlig på 5 meters avstånd.

3. Shutters (automatiska säkerhetsbarriärer)

● När vagnen dras tillbaka täcker fjäderbelastade metallluckor automatiskt de fasta primärkontakterna. Detta förhindrar oavsiktlig fingerkontakt med spänningsförande delar. Våra luckor är gjorda av 3 mm aluminiumlegering med rostskyddsbehandling.

4. Samlingsskensystem

● Material: E-Cu-koppar med hög ledningsförmåga (99,9 % renhet). Silverpläterad i alla leder.

● Tvärsnitt: Beräknat för att hålla temperaturökningen under 65K vid märkström. För 3150A använder vi dubbla samlingsskenor per fas.

● Isolering: Värmekrympbara isoleringshylsor (orange färg) för fasidentifiering och partiell urladdningskontroll.

5. Jordningsbrytare

● Typ: Snabbtillverkad, lastbrytande, med synliga jordningsblad.

● Drift: Manuell fjäderstödd mekanism. Kan sluta till full kortslutningsström (50kA en gång).

● Förregling: Exklusiv mekanisk förregling med handkärraläge – kan inte stänga jordningsbrytaren om inte handkärran är i test-/bortkopplad läge.

6. Lågspänningsutrymme

● Placerad upptill framtill (höjd 300 mm), helt åtskild från högspänningsdelar. Inrymmer skyddsreläer (mikroprocessorbaserade), kontrollomkopplare, indikeringslampor och hjälpsäkringar.

● Ledningar: Alla sekundära kablar är numrerade, buntade i flamskyddade PVC-kanaler och avslutade på kopplingsplintar med reservkontakter (20 % reserv reserverad).

7. Kontroll av partiell urladdning

● Alla högspänningsledare är rundade för att eliminera skarpa kanter.

● Varje panel genomgår ett partiellt urladdningstest (≤10pC vid 1,1×Ur/√3).

8. Fabriksmonteringsnoggrannhet

● Varje ställverk av handkärratyp med fast högspänningstavla är monterade på en laserjusterad jigg. Handkärra till fast kontaktfel är <0,5 mm.

● Resultat: Smidig inställning utan slipning eller kraft – inga handkärror har fastnat även efter flera års användning.

Varför välja Lugao för mellanspänningsställverk av handkärratyp?

· Projektbaserad teknik: Skåpslayout, samlingsskenas klassificering, skyddsreläschema, CT/VT-konfiguration och kabelingång kan utformas enligt enkellinjediagrammet.

· Standardbaserad tillverkning: Ställverk kan tillverkas enligt IEC 62271-200, GB/T 3906, DL/T 404 och projekttekniska specifikationer.

· Flexibelt komponentval: Lugao VCB, ABB, Siemens, Schneider eller andra specificerade komponentmärken kan konfigureras enligt projektets krav.

· Rutininspektion före leverans: Mekanisk drift, spärrfunktion, kablage, isolering och effekt-frekvenstålighetstester kan utföras före leverans enligt tekniskt avtal.

· Tekniskt dokumentstöd: Översiktsritningar, enkellinjediagram, sekundära kopplingsscheman, driftinstruktioner och rutintestrapporter kan tillhandahållas för projektreferens.
