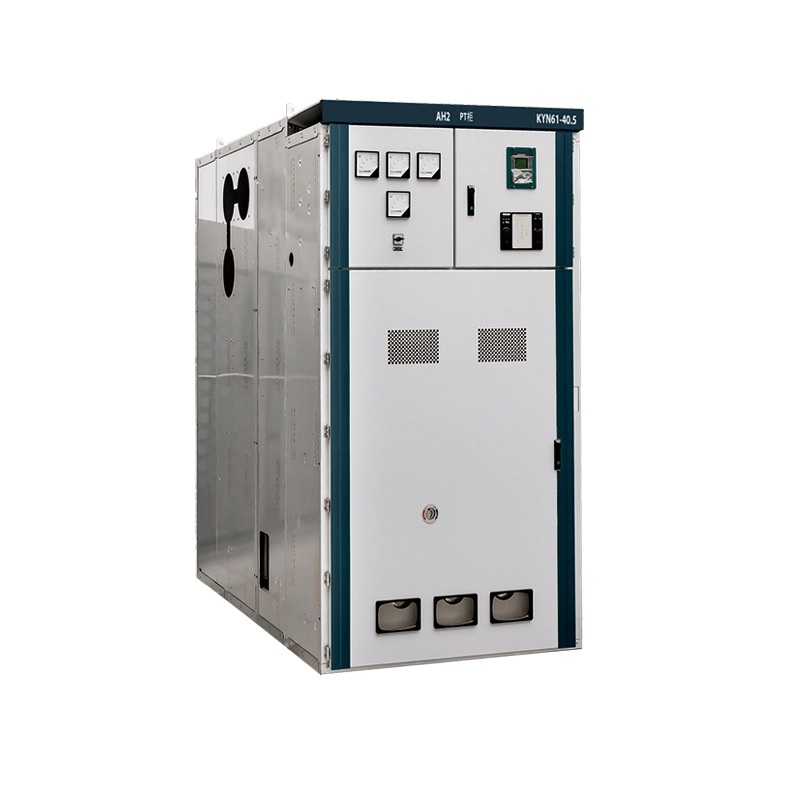

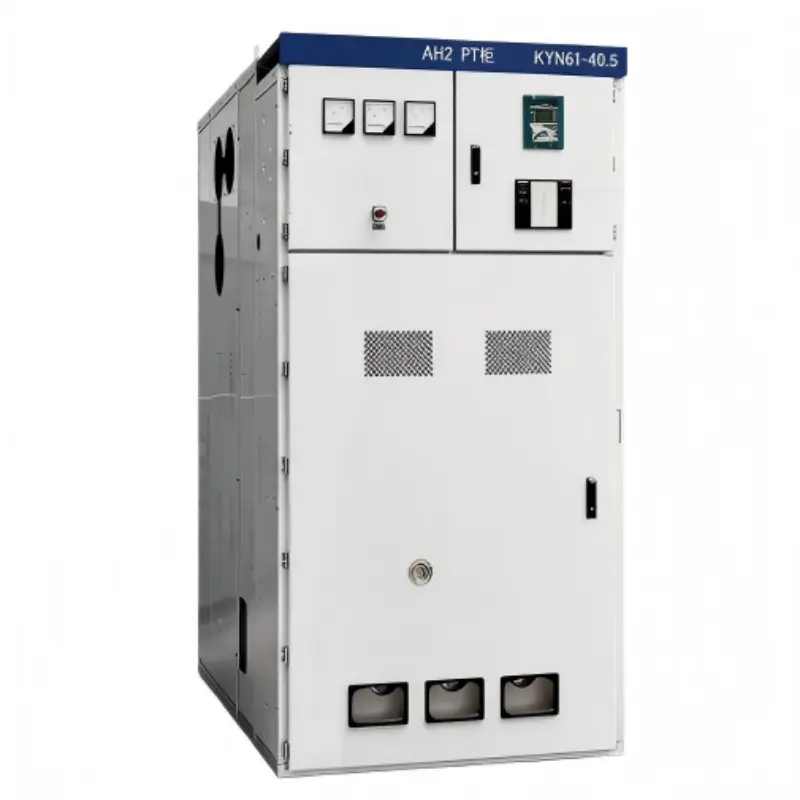

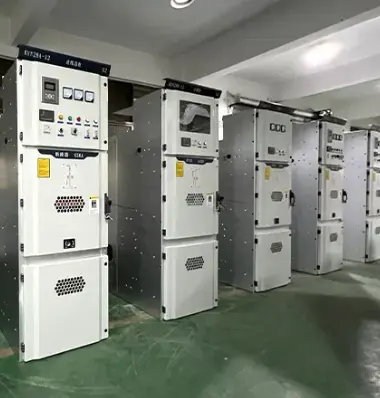

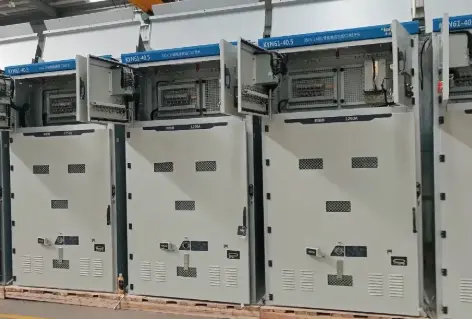

KYN högspänningsluftisolerat panelställverk

Vad är KYN högspänningsluftisolerade panelställverk?

Switchgear är en metallklädd, luftisolerad, mellanspänningsställenhet inomhus designad för trefasiga växelströmssystem som arbetar vid 3,6 kV till 40,5 kV, 50 Hz eller 60 Hz.

"KYN"-beteckningen följer kinesiska nationella standardnamn

K – metallklädd

Y – handkärra typ

N – inomhus

Till skillnad från gasisolerade ställverk (GIS) som använder SF6, är KYN-serien beroende av atmosfärisk luft som det primära dielektriska mediet mellan spänningsförande delar och jord.

Vad kan det göra?

Detta KYN högspänningsluftisolerade panelställverk fungerar som det centrala navet för att kontrollera, skydda och isolera högspänningsutrustning. Dess kärnfunktioner inkluderar:

1. Ta emot och distribuera elkraft – Huvudsamlingsskenan tar emot inkommande ström från en transformator eller generator och distribuerar den sedan till flera utgående matare. Varje matare kan växlas oberoende.

2. Skydda mot elektriska fel – Integrerade vakuumbrytare (inrymd i en löstagbar handkärra) löser ut automatiskt inom millisekunder när överbelastning, kortslutning eller jordfel upptäcks. Strömtransformatorer känner av felet; skyddsreläer initierar utlösningskommandot.

3. Isolera utrustning för underhåll – Handkärran kan ställas ut till ett "bortkopplat" läge, vilket skapar ett synligt luftgap mellan brytaren och de fasta primärkontakterna. Slutare stängs automatiskt över de spänningsförande fasta kontakterna, vilket möjliggör säker inspektion av brytaren utan att strömförsörja hela samlingsskenan.

4. Tillhandahålla mätning och övervakning i realtid – Strömtransformatorer (CT) och spänningstransformatorer (VT) monterade i kabelutrymmet matar signaler till amperemetrar, voltmetrar, strömkvalitetsanalysatorer och fjärrterminalenheter (RTU).

5. Aktivera säker jordning – En manuellt manövrerad jordningsbrytare, mekaniskt låst med handkärrans läge, gör att kabelsidan kan jordas säkert innan underhållsarbetet påbörjas.

6. Koordinera med skyddsreläer – Moderna mikroprocessorbaserade reläer (tillval) ger skydd mot riktad överström, differential, begränsat jordfel och brytarfel. Kommunikation via Modbus eller IEC 61850 möjliggör integration i SCADA-system.

I huvudsak är KYN högspänningsluftisolerade panelställverk arbetshästen i mellanspänningsnätverk – robusta, transparenta (luftisolerade så att du kan se vad som händer) och ekonomiskt för inomhusinstallationer.

Produktparametrar

Produktfördelar

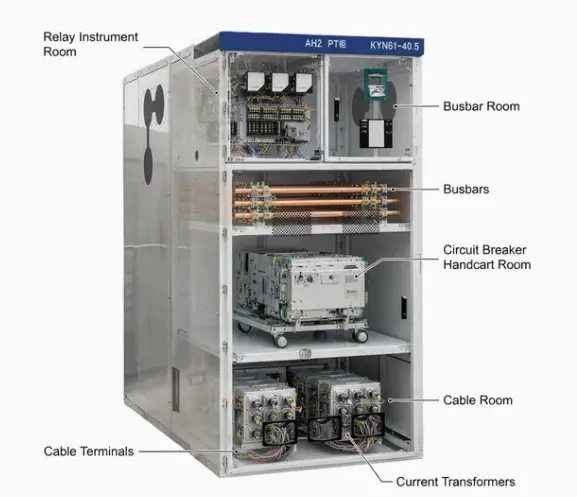

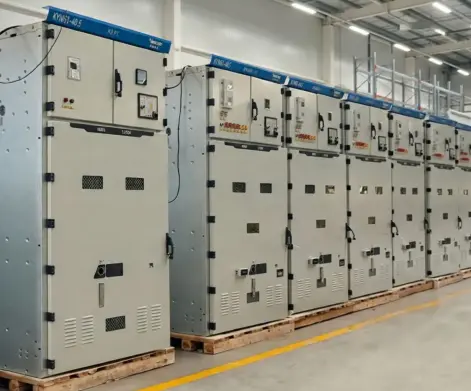

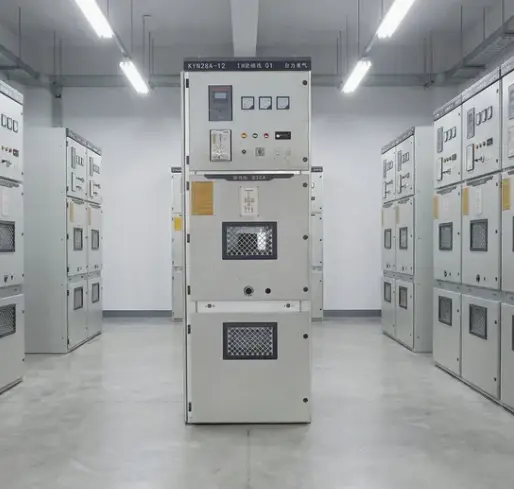

1. Äkta metallklädd konstruktion med uppdelning

Vårt KYN-ställverk delar upp panelen i fyra helt åtskilda fack:

● Samlingsfack (upptill bak)

● Breaker handkärrfack (mitten fram)

● Kabelfack (nedre bak)

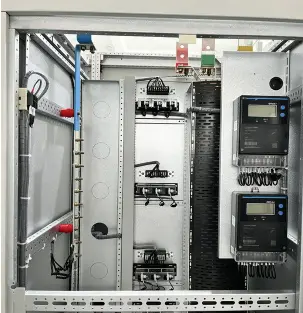

● Lågspänningsinstrumentfack (övre framsida)

Varje fack är åtskilda av 3 mm tjocka galvaniserade stålbarriärer med bultade åtkomstlock. Denna segregation uppnår:

● Felinneslutning – Om en intern ljusbåge uppstår i ett fack kan den inte spridas till intilliggande fack. Vår design har klarat IAC AFLR-testning upp till 40kA under 1 sekund.

● Personalsäkerhet – Operatörer kan öppna dörren till brytarutrymmet för åtkomst till handkärra medan samlingsskenorna förblir spänningssatta men helt inneslutna bakom fasta stålbarriärer.

● Parallellt underhåll – Kabelavslutningsarbete kan fortsätta medan brytarfacket servas.

2. Automatiska slutare för direktkontaktskydd

När handkärran rör sig från anslutet till testläge, glider jalusier i rostfritt stål automatiskt över de fasta primära kontakterna (linje- och lastsidor). Nyckelfunktioner:

● Material – 3 mm tjockt rostfritt stål (ej aluminium eller plast)

● Drift – fjäderdriven, felsäker (luckor stänger även om mekanismens fjäder går sönder – tyngdkraften hjälper)

● Förregling – Luckor kan inte öppnas manuellt om inte handkärran tas bort och ett speciellt upplåsningsverktyg används (förhindrar obehörig åtkomst)

● Isolering – jalusier är belagda med 2 mm isolerande epoxi på baksidan för att förhindra inducerade spänningar

3. Luftisolering – Ingen SF6-gas

Till skillnad från gasisolerade ställverk (GIS), använder KYN High Voltage Air-isolated Panel Switchgear endast atmosfärisk luft som isoleringsmedium. Detta ger flera fördelar:

● Nollutsläpp av växthusgaser – SF6 har en global uppvärmningspotential som är 23 500 gånger så stor som CO2. Tillsynsmyndigheter i EU och många amerikanska stater begränsar användningen av SF6. Luftisolerad KYN är det framtidssäkra valet.

● Ingen gashanteringsutrustning krävs – GIS behöver dyra gasvagnar, tryckmätare, läckagedetektorer och certifierade tekniker för påfyllning. KYN behöver inget av dessa.

● Visuellt verifierbara luftgap – Operatörer kan se de öppna kontakterna eller gapet mellan handkärran och fasta kontakter. SF6-utrustning döljer allt bakom förseglade kapslingar.

● Lägre livscykelkostnad – Inga gaspåfyllningar, inga regelbundna fukttestningar, inget byte av tätning. Luften är gratis.

5. Hög kortslutningsförmåga

VårKYN ställverkuppnår:

● Nominell korttidsmotståndsström – Upp till 50kA i 3 sekunder

● Nominell topptålighetsström – Upp till 125kA

● Intern ljusbågsklassificering – IAC AFLR 40kA/1s (tillgänglig fram, lateral, bak)

Dessa klassificeringar överstiger typiska förbrukningskrav (vanligtvis 25kA eller 31,5kA under 3 sekunder). Den höga motståndsförmågan kommer från:

● Dubbelvikta 2,5 mm samlingsskenehållare

● Försilvrade kopparskenor med minst 70Nm skruvmoment

● Isolerade samlingsskenor för att förhindra fas-till-fas överslag under vibrationer.

Produktegenskaper

Produktionsdetaljer

Ram och hölje

1. Material: 2,5 mm kallvalsad stålram; 3,0 mm fackbarriärer

2. Formning: Laserskuren, CNC-stansad, robot MIG-svetsad

3. Beläggning: Niostegsprocess – E-coat primer + polyesterpulverlack, 100-120μm tjocklek. Saltspray >1000 timmar

4. Color: RAL 7035 (light grey) standard

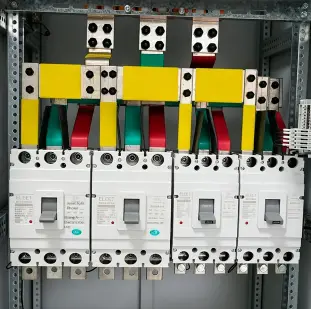

Samlingsskensystem

1. Koppar: 99,95 % E-Cu, konduktivitet ≥58 MS/m

2. Skarvar: Silverpläterade (10μm) + Belleville-brickor, vridna till 70Nm med röd färgmarkering

3. Isolering: Värmekrympbara flamskyddade hylsor, partiell urladdning <5pC vid 15kV

4. Stödisolatorer: Epoxi med kiseldioxidfyllmedel, krypning ≥20mm/kV

Handkärra tillverkning

1. Chassi: Pulverlackerad svart; fyra MoS2-nylonrullar (lastkapacitet 500 kg vardera)

2. Ställning: Acme blyskruv, 10 varv test-till-ansluten, vridmoment <15 Nm

3. Brytarmontering: Direkt påskruvning för Lugao VCB eller ABB VD4/Siemens 3AH

4. Hjälpkontakter: 8NO+8NC, silver-nickel, 10A vid 250V AC

Förpackning, frakt och kundservice

Förpackning och frakt

Varje KYN luftisolerad metallklädd ställverksskåp är skyddad med fuktsäker film, skum eller hörnskydd och packad i exportträlådor eller förstärkta pallar enligt leveranskrav. Vakuumbrytare handkärror, instrument och tillbehör kan fixeras eller skyddas separat för att minska rörelser under transport. Frakt kan ordnas med sjöfrakt eller landtransport enligt projektets destination.

Service efter försäljning

Lugaotillhandahåller teknisk support för installation, driftsättning och drift enligt bekräftat orderavtal. Elektriska ritningar, sekundära kopplingsscheman, driftinstruktioner och rutintestrapporter kan tillhandahållas före leverans. Garantivillkor och reservdelssupport tillhandahålls enligt kontraktet och bekräftat tekniskt avtal.
