När skyddsreläer misslyckas med att lösa ett fel inom det kritiska 0,1-sekundsfönstret, kan den resulterande ljusbågen förånga samlingsskenor och utlösa katastrofala strömavbrott i transformatorstationen. Lugao Power Co., Ltd. fungerar som en specialiserad, Kina-baserad Switchgear-tillverkare och eliminerar dessa distributionssårbarheter genom våra IEC-certifierade, noggrant testade metallkapslade ställverkssystem. Sedan 2016 har vår ISO9001- och SGS-certifierade anläggning levererat luftisolerade och gasisolerade ställverk som förser kraftverk, EPC-entreprenörer och industrianläggningar med pålitliga plug-and-play-skydds- och kontrolllösningar, vilket minskar driftsättningstiden på plats med upp till 50 %.
Hur man väljer mellan luftisolerad ochGasisolerat ställverkför ditt projekt?
När de utvärderar kvalificerade Switchgear-leverantörer frågar ingenjörsupphandlingsteam ofta: Ska vi specificera AIS- eller GIS-teknik för vår transformatorstation? Svaret beror på tillgänglig platsyta, miljöförhållanden och långsiktig underhållsstrategi.
Air-Isulated Switchgear (AIS) har en traditionell, transparent struktur med synliga frånkopplingspunkter och tillgängliga samlingsskenor. Denna design prioriterar enkel inspektion, enkelt underhåll och kostnadseffektivitet. Lugaos AIS-lösningar, såsom det 13,8 kV metallkapslade ställverket, är konstruerade med en robust stålram, höghållfasta isoleringsmaterial och kopparskenor, vilket säkerställer tillförlitlig drift i standardmiljöer för transformatorstationer där utrymmet inte är hårt begränsat.
Gas-isolerade ställverk (GIS) använder däremot en kompakt, helt förseglad kapsling fylld med SF6-gas, som erbjuder exceptionell dielektrisk styrka på en bråkdel av fotavtrycket. Denna design är idealisk för urbana underjordiska transformatorstationer, höghus och industriområden med begränsad fastighet.
|
Designtyp
|
Isoleringsmedium
|
Fotavtryck
|
Typisk tillämpning
|
|
Luftisolerad (AIS)
|
Luft / Vakuum
|
Större fotavtryck
|
Utility transformatorstationer, industrianläggningar, kommersiella projekt med gott om utrymme
|
|
Gasisolerad (GIS)
|
SF6 gas
|
Kompakt (upp till 70 % mindre)
|
Stadsnätverk, inomhusinstallationer, tuffa miljöer, platser med begränsad utrymme
|
Båda designerna delar kärnfördelarna --- fabriksförtestning, modulär konstruktion och snabb implementering --- men valet överensstämmer i slutändan med dina lokala nätstandarder, tillgängligt platsområde och krav på underhållsåtkomst. Lugao erbjuder båda konfigurationerna med full anpassning, vilket säkerställer sömlös integration oavsett regionala projektspecifikationer.
Hur validerar Lugao dielektrisk integritet och kortslutningsförmåga?
Ställverk måste motstå blixtnedslag, växlande överspänningar och de enorma elektromagnetiska krafter som genereras vid nätfel. Lugao ställverkssystem är konstruerade med högdielektriska grunder validerade genom rigorösa tester: strömfrekvensen tål 42 kV i en minut och blixtimpulsen tål 75 kV på högspänningssidan, vilket uppfyller eller överträffar IEC 62271-1-standarderna.
Kortslutningsmotståndsförmåga är inte förhandlingsbar. Vårt ställverk är testat för kortslutningshållfasthet, med exempel på 20 kA till 40 kA RMS på högspänningssidan. Inspektioner efter test bekräftar samlingsskenans integritet och noll strukturell deformation, vilket försäkrar projektingenjörer om systemstabilitet under de mest krävande felförhållandena.
Vilka strukturella skydd och miljöanpassningar är integrerade?
Utsatt för väder, damm och oavsiktlig påverkan är ställverkskåpan det första försvaret mot miljöförstöring. Lugao ställverk uppnår IP4X skyddsklassificeringar för inomhusenheter och högre klassificeringar för utomhusinstallationer, vilket ger effektivt motstånd mot inträngning av fasta partiklar och vattenstänk. Tillverkat av korrosionsbeständigt stål med korrosionsskyddande ytbehandlingar (≥2 mm tjocklek för kritiska komponenter), klarar höljet extrema omgivningstemperaturer, hög luftfuktighet och korrosiva kustatmosfärer, vilket säkerställer strukturell integritet under årtionden av service.
Vilka konfigurationer, spänningsklasser och kapaciteter kan Lugao leverera?

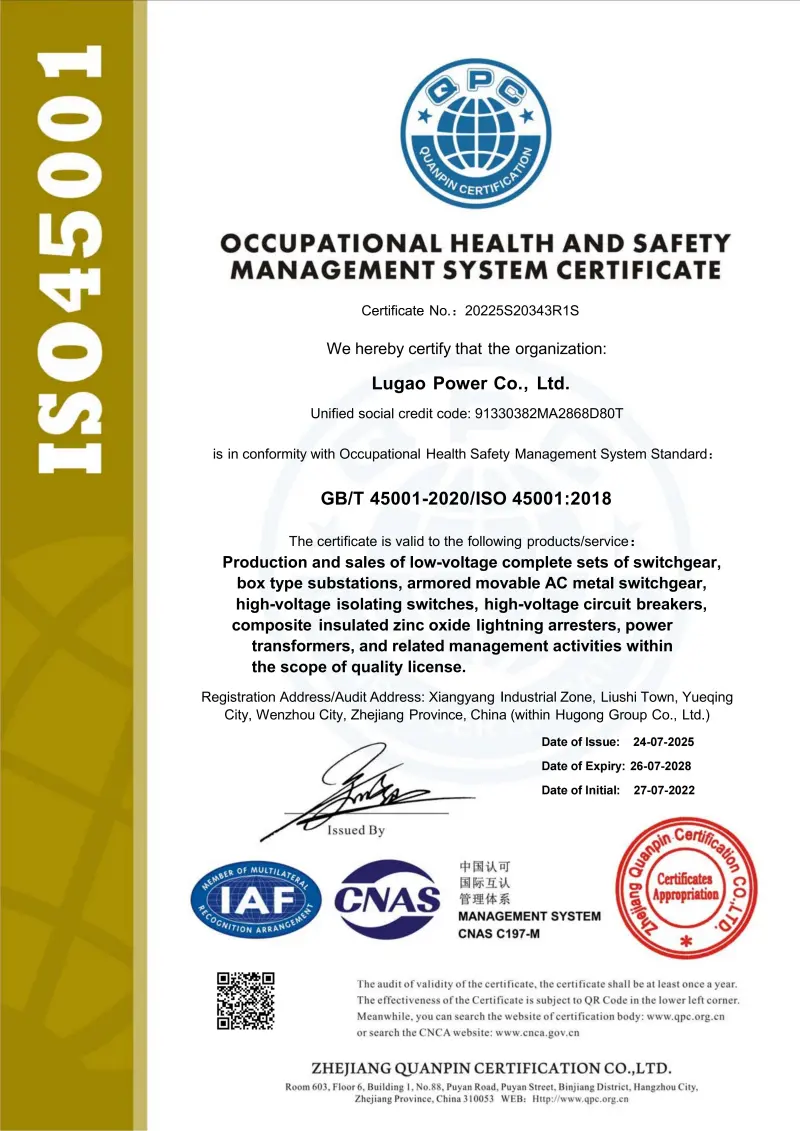

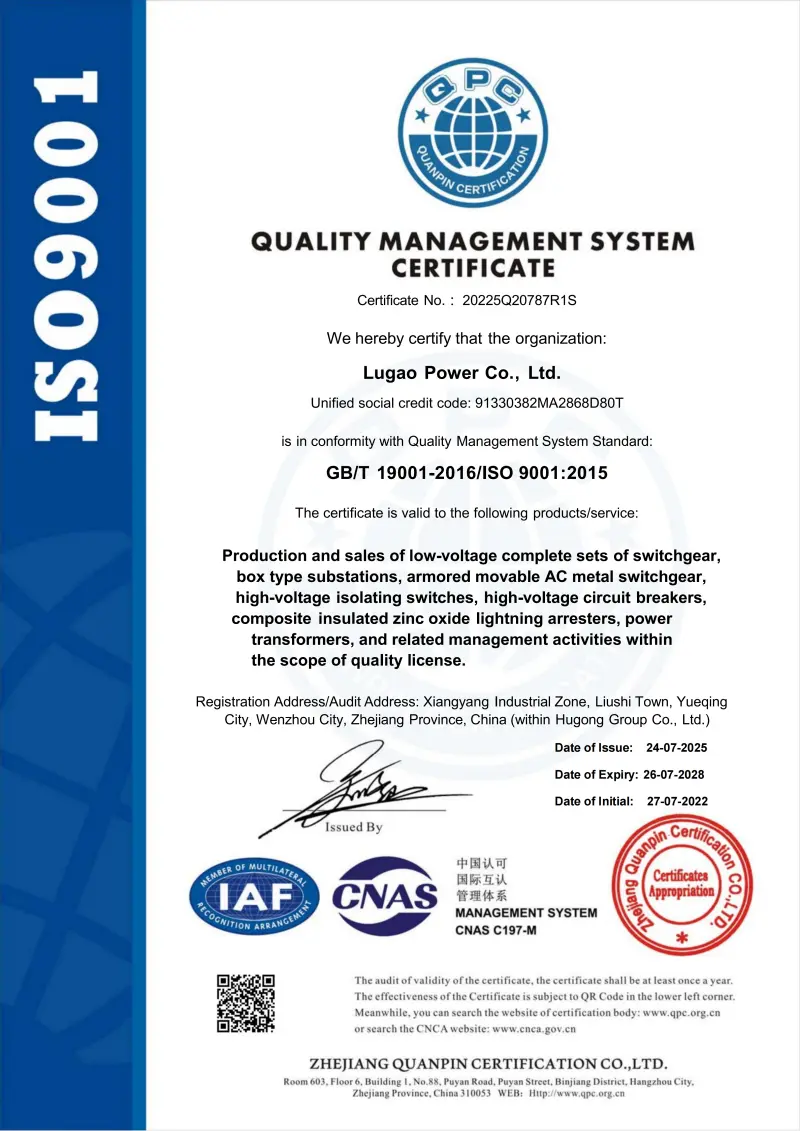

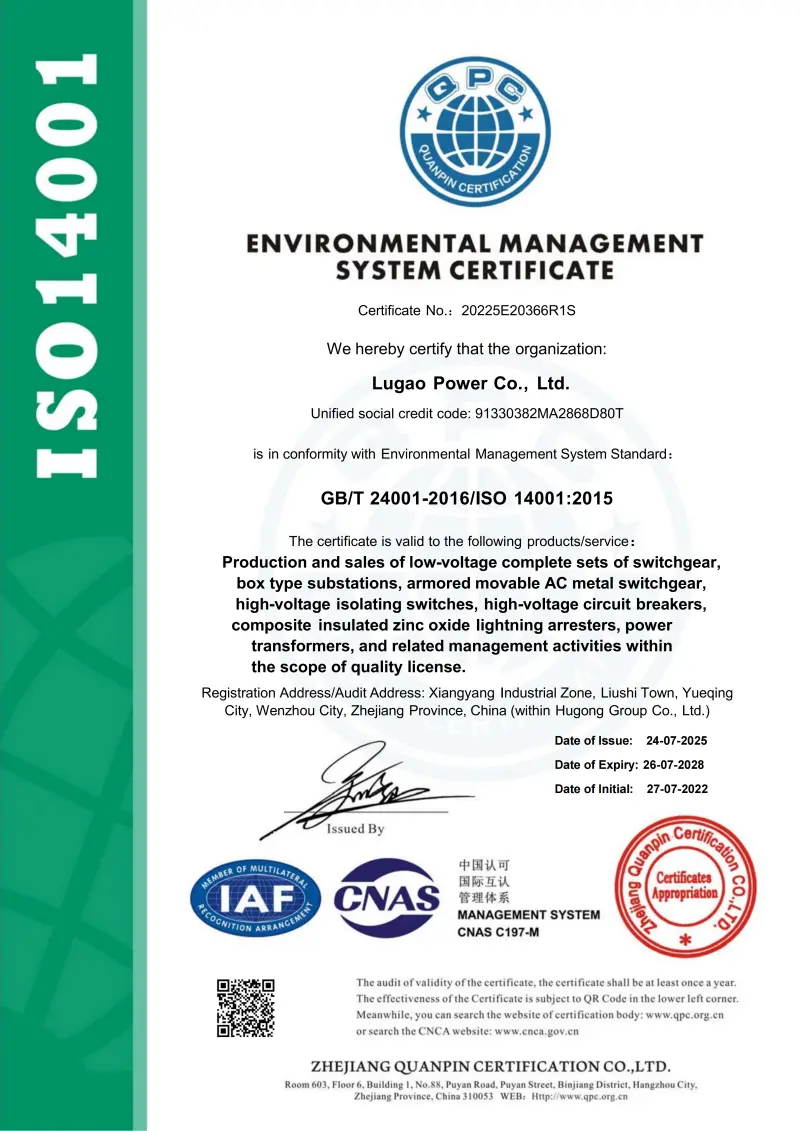

Lugaos ISO9001- och SGS-certifierade produktionsverkstad, utrustad med professionella monteringslinjer och testfack med full effekt, tillverkar Switchgear system i strikt överensstämmelse med IEC, GB, CE och CCC internationella standarder, vilket stöder direkt plug-and-play-installation utan kostsamma platsändringar.
Spänningsklasser och kapacitetsintervall:
· 33kV / 40,5kV MV HV-ställverk:Designad för transformatorstationer, vindkraftsuppsamlingssystem och tunga industrizoner som kräver robust kortslutningsmotstånd och låga partiella urladdningsnivåer. Finns som KYN61-40.5 luftisolerade eller GIS-konfigurationer.
· 24kV / 13,8kV mellanspänningsställverk:Utrustad med intelligenta moduler som möjliggör fjärrkontroll, avkänning och skydd för statliga elnätsautomatiseringstillämpningar. Lämplig för urbana höghus, bostadsområden och kommunal infrastruktur.
· 11kV / 12kV distributionsställverk:Idealisk för kommersiella komplex, bostadsområden och elektrifieringsprojekt på landsbygden. Har fasta eller dragbara konstruktioner med alternativ för vakuumbrytare.
Ställverk och komponentalternativ:
Lugao erbjuder flexibla interna konfigurationer för att matcha specifika projektkrav:
· Kretsbrytartyp:Vakuumkretsbrytare (VCB) för medelspänningstillämpningar, erbjuder överlägsen bågsläckning och längre livslängd jämfört med andra typer. SF6-brytare tillgängliga för tillämpningar med högre spänning som kräver robust avbrottsförmåga.
· Kopplingsskåpstyper:XGN15-, HXGN17- eller KYN28A-skåp med fast eller dragbar design, stödjande ringnätverk, terminal eller dubbla strömförsörjningslägen.

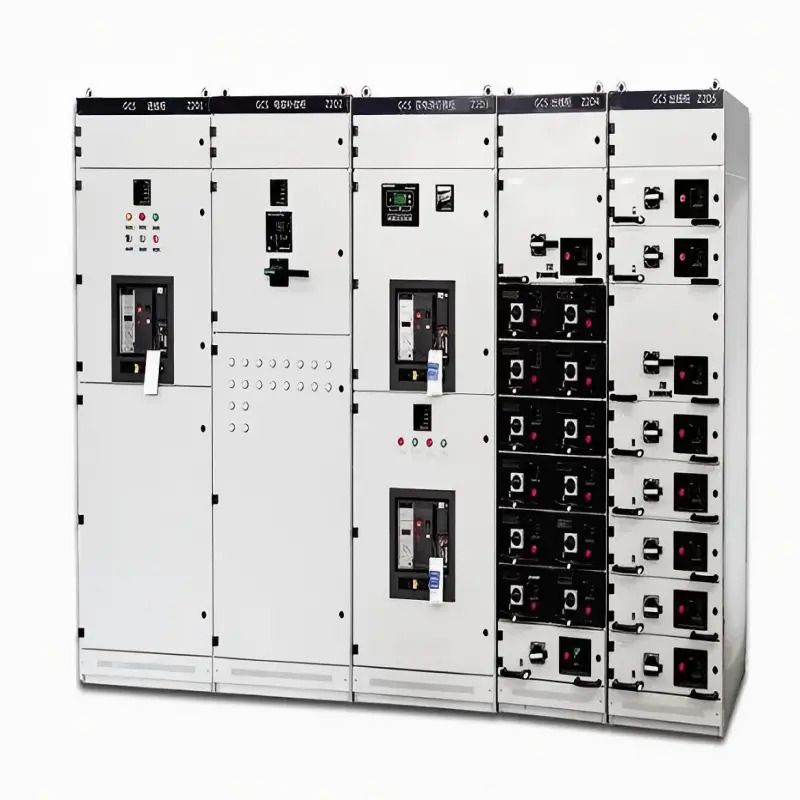

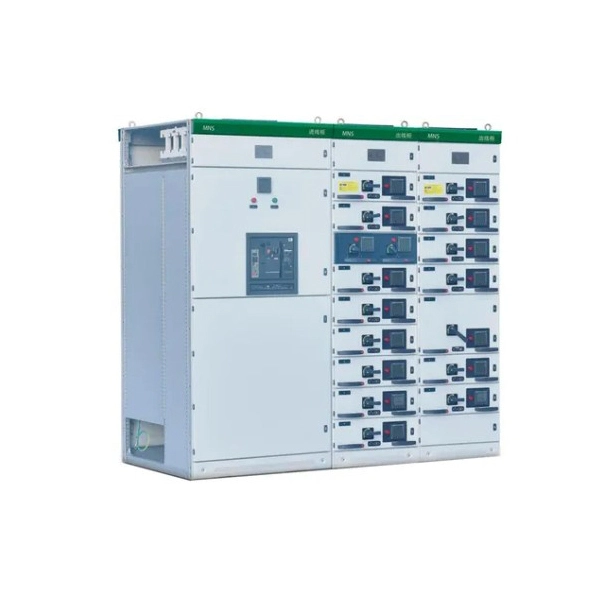

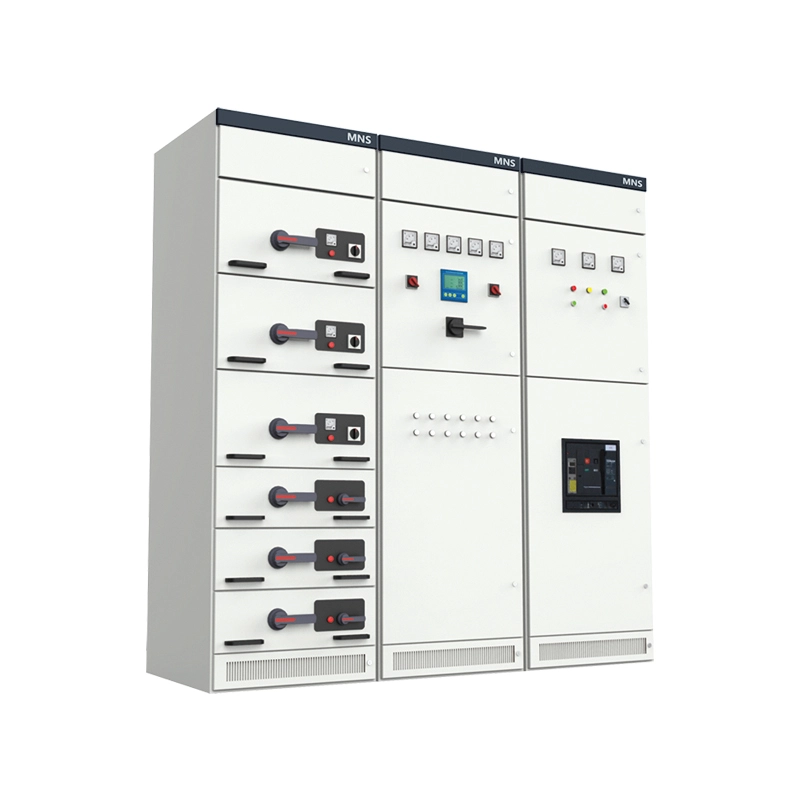

· Lågspänningsdistribution:GGD, GCS ellerMNS ställverkmed inkommande, utgående och reaktiva kompensationsfunktioner, stödjande strukturer av paneltyp eller skåpmonterade .
Hur väljer man den idealiska ställverkskonfigurationen för utrymmesbegränsade stadsplatser?
För traditionella transformatorstationer med gott om golvyta är konventionella AIS-installationer fortfarande möjliga. Däremot kräver underjordiska transformatorstationer i städerna, kompakta GIS-installationer och överbelastade kommersiella distrikt utrymmesoptimerade lösningar. Lugao erbjuder skräddarsydd fotavtrycksoptimering, vilket minskar de totala markytans krav genom att använda högdensitetsställverk och integrerade konstruktioner. GIS-lösningar, med sin kompakta volym, är särskilt lämpade för stadsdistribution där markkostnaderna är oöverkomliga. Även om AIS-enheter är större, erbjuder de överlägsen serviceåtkomst för industriella applikationer där underhållsfrekvensen är högre.
