XL-21 ställverk för fast kraftfördelningslåda

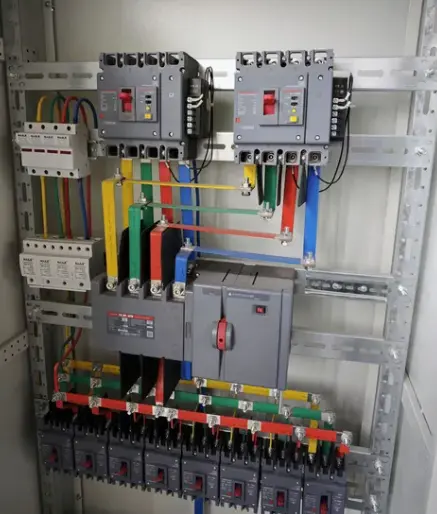

XL-21 Fixed Power Distribution Box Switchgear är ett väggmonterat eller golvstående sluten lågspänningsfördelningsskåp, vanligtvis klassad upp till 630A. Den har en intern monteringsstruktur av fast typ - vilket innebär att alla strömbrytare, kontaktorer, mätare och terminaler är permanent monterade på interna skenor eller monteringsplattor, istället för att vara utdragbara.

Vad gör den här produkten?

● Tar emot och distribuerar elektrisk kraft från en inkommande huvudkälla till flera utgående grenkretsar

● Ger överströms- och kortslutningsskydd för nedströmsutrustning som använder kretsbrytare i formgjuten hölje (MCCB) eller dvärgbrytare (MCB)

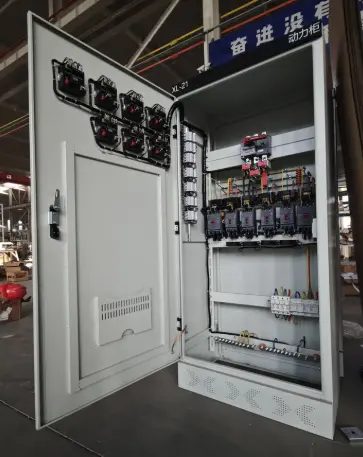

● Möjliggör lokal styrning av motorer, belysningskretsar och andra belastningar via tryckknappar eller väljarbrytare monterade på dörren

● Inrymmer mät- och övervakningsenheter som amperemetrar, voltmetrar och digitala effektmätare

● Isolerar kretsar för säkert underhåll med hjälp av en huvudströmbrytare eller strömbrytare

Tekniska parametrar

Standarder och certifieringar

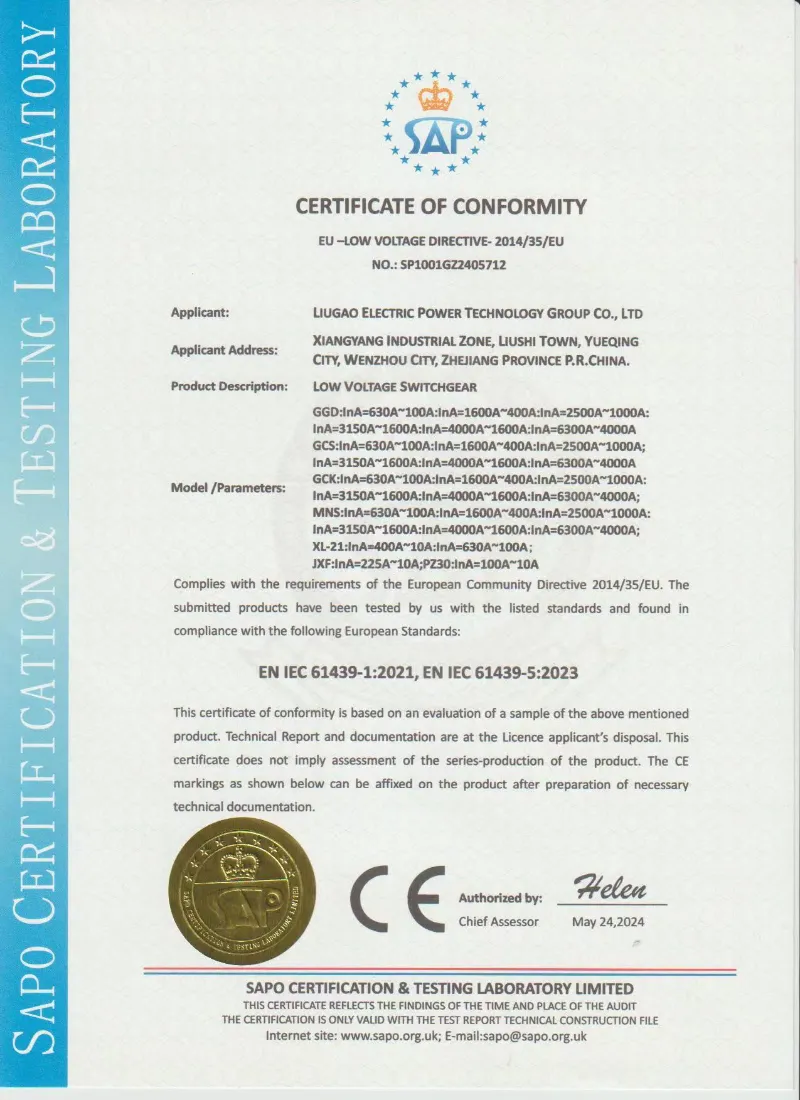

XL-21 Fixed Power Distribution Box Switchgear kan tillverkas enligt IEC 61439, GB/T 7251 och projektspecifika tekniska krav. Lugao Power stöder rutinmässiga fabrikstester före leverans, inklusive isolationsresistanstest, effekt-frekvensmotståndsspänningstest, ledningsinspektion, mekanisk funktionstest och visuell inspektion.

• IEC 61439 lågspänningsställverk och manöverdon
• ISO fabrik kvalitetsledningssystem
• Rutintestrapport tillgänglig före leverans
• Tredjepartsinspektion stöds på begäran
• OEM och projektspecifik anpassning tillgänglig

Till skillnad från större uttagbartställverkXL-21 är designad för applikationer där kretsbyten är sällsynt och enkelhet värderas framför modulär flexibilitet. Dess fasta design ger lägre initialkostnad, mindre fotavtryck och enklare installation. I grund och botten är distributionsskåpet XL-21 arbetshästen för liten till medelstor kraftdistribution - pålitlig, okomplicerad och ekonomisk.

Produktfördelar

XL-21 Fixed Power Distribution Box Switchgear erbjuder flera övertygande fördelar som gör det till det föredragna valet för fasta distributionsapplikationer.

Produktegenskaper

Lågspänningsfördelningspanelen har följande utmärkande egenskaper som skiljer den från konkurrerande fasta distributionslådor.

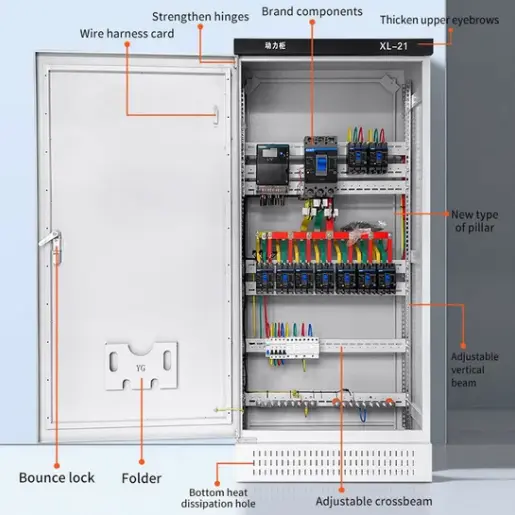

Svetsad ram med dubbel beläggning: Huvudramen är konstruerad från 1,5 mm till 2,0 mm kallvalsat stål med kontinuerlig CO₂-skärmad bågsvetsning vid alla leder. Efter svetsning genomgår hela kapslingen avfettning, fosfatering och elektrostatisk pulverlackering (minst 70μm) i RAL 7035. Detta dubbelskiktsskydd överträffar nitade eller bultmonterade lådor i korrosiva miljöer.

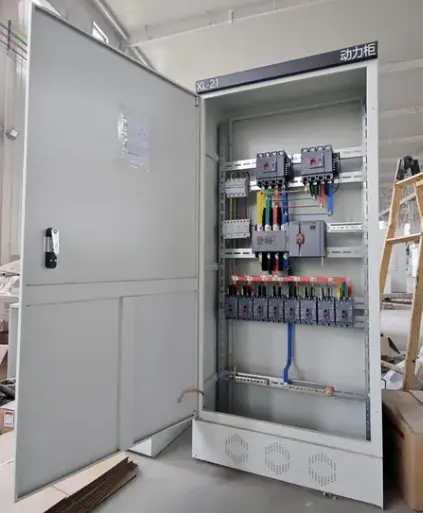

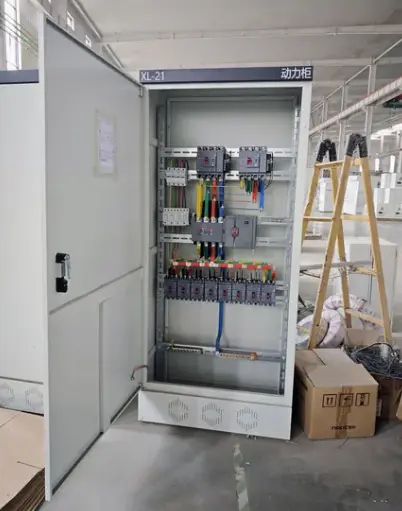

Gångjärnsdörr med 130° öppning: Ytterdörren är försedd med kraftiga gångjärn i rostfritt stål som tillåter 130° öppning, plus en trepunktslåsmekanism (överst, mitten, botten) med DIN standardhandtag. Ett transparent instrumentfönster finns för mätaravläsning utan att dörren öppnas.

Avtagbara sido- och bakpaneler: Båda sidopanelerna och bakpanelen är borttagbara med hjälp av en vanlig insexnyckel. Detta ger 360° åtkomst till interna komponenter under installation eller underhåll – en funktion som sällan finns i lågprisfördelningslådor.

Universella monteringsskenor: Invändigt är skåpet försett med både perforerade monteringsplattor (för skruvmonterade enheter) och topphatt DIN-skenor (för snap-on enheter). Denna design med dubbla system passar alla märken av MCCB, MCB, kontaktor eller plint.

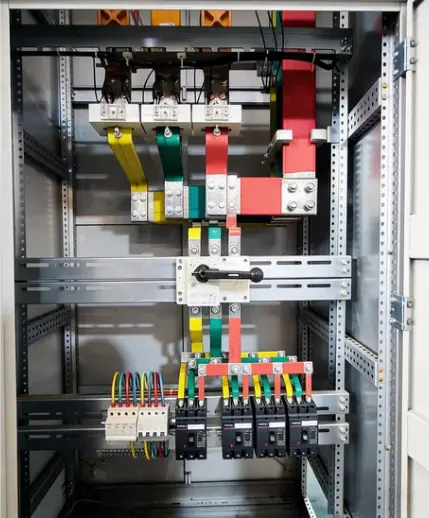

Integrerade noll- och jordskenor: Fabriksinstallerad kopparnollstång (full kapacitet) och jordstång (halv kapacitet) löper över hela höljet, med förborrade anslutningspunkter var 50:e mm. Inget behov av att lägga till separata samlingsskenor på plats.

Kabelhanteringssystem: Vertikala kabelrännor på både vänster och höger sida, var och en med avtagbara kåpor. Kabelingångs-/utgångsuttag finns på toppen, botten och båda sidoväggarna. En separat styrledningskanal skiljer lågspänningsledningar från strömkablar.

Inkommande isoleringsbrytare med dörrspärr: Huvudströmbrytarens handtag är mekaniskt låst med framdörren — dörren kan inte öppnas om inte huvudströmbrytaren är i AV-läget. Denna säkerhetsfunktion förhindrar oavsiktlig kontakt med spänningsförande delar.

Silkscreenad kretsetikett: Varje kretsposition är tydligt märkt på den inre monteringsplattan med slitstarkt silketryck. Etiketter bleknar inte eller lossnar som klistermärken.

Produktapplikation

XL-21 Fixed Power Distribution Box Switchgear används ofta inom följande sektorer:

● Industrianläggningar – Maskinverkstäder, monteringslinjer, materialhanteringsutrustning, svetsstationer (vanligtvis 100A–630A matare)

● Kommersiella byggnader – köpcentra, kontorsgolv, butiker, restauranger (belysning och allmän eldistribution)

● Bostadskomplex – Bostadshus våningsfördelning, gemensamma lokaler, parkeringsbelysning

● Infrastruktur – Tunnelbelysning, betalstationskraft, kontrollskåp för gatubelysning

● VVS-system – Huvuddistribution för kylanläggningar, luftbehandlingsaggregat, pumprum

● Tillfällig platsström – Byggtrailers, distribution av strömförsörjning, filmproduktion

I alla dessa scenarier ger elfördelningsskåpet en balans mellan kostnad, tillförlitlighet och enkel underhåll som mer komplexa ställverk inte kan matcha.

FAQ

Vad är märkströmsområdet för XL-21 ställverk?

Den fasta kraftfördelningsboxen XL-21 kan vanligtvis konfigureras från 100A till 630A enligt projektets belastning och kretsdesign.

Kan Lugao anpassa den interna komponentlayouten?

Ja. Vi kan skräddarsy layouten av MCCB, MCB, kontaktorer, mätare, plintar, samlingsskenor och kabelingångspositioner enligt ditt enlinjediagram.

Vilken information ska jag lämna för offert?

Ange märkspänning, märkström, antal inkommande och utgående kretsar, brytarspecifikationer, skyddsklass, installationstyp, kvantitet och destinationsport.

Kan du tillhandahålla kopplingsscheman före produktion?

Ja. Lugao kan tillhandahålla layoutritningar, kopplingsscheman och tekniska bekräftelsedokument före produktion för kundgodkännande.

Är XL-21-skåpet lämpligt för utomhusbruk?

Standard XL-21 skåp används främst inomhus. För utomhusapplikationer kan vi anpassa högre IP-skydd, regntät struktur och korrosionsskyddsbeläggning.

Förpackning, frakt, efterförsäljning och vanliga frågor

Förpackning & Frakt

Individuell förpackning:Varje skåp är inslaget i VCI rostskyddspapper, sedan bubbelplast, sedan sträckfilm och placeras slutligen i en 10 mm plywoodlåda med stålkantskydd.

Fraktvillkor:FOB Ningbo, CIF större hamnar, eller Ex-works.

Ledtid:15 arbetsdagar för standardkonfigurationer (upp till 10 enheter).

Service efter försäljning – 1 års garanti

●Garantiperiod:12 månader från driftsättning eller 18 månader från leverans, beroende på vad som inträffar först.

●Rapportering:Tillverkningsdefekter inklusive ramsvetssprickor, beläggningsfel (icke-slipande), felaktig dörrförregling och ledningsfel.

● Undantag:Skador från felaktig installation, överbelastning utöver märkström, fysisk påverkan, korrosion från kemikalier som inte specificeras eller force majeure.
