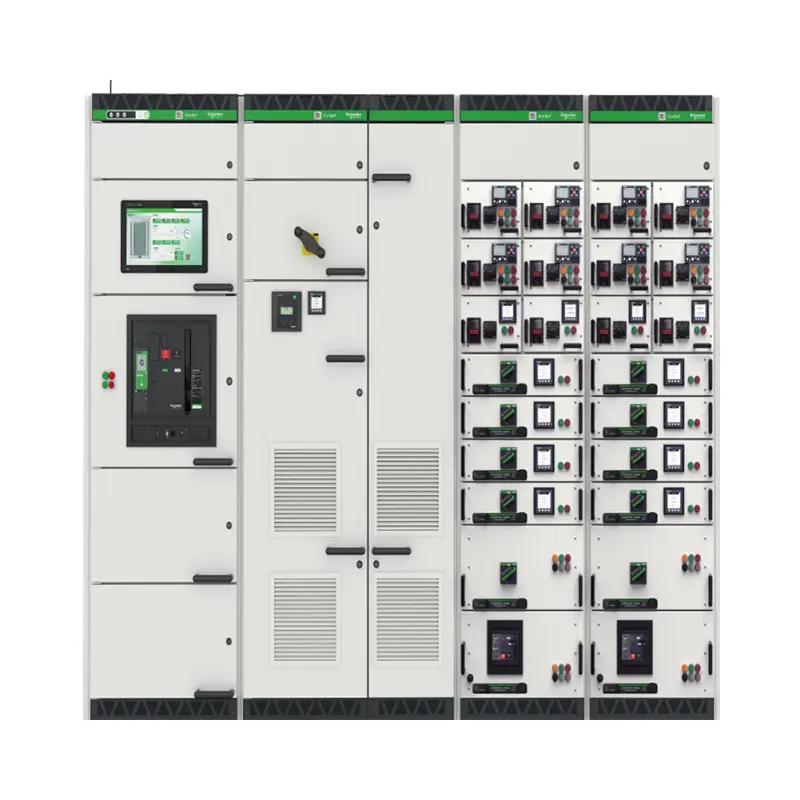

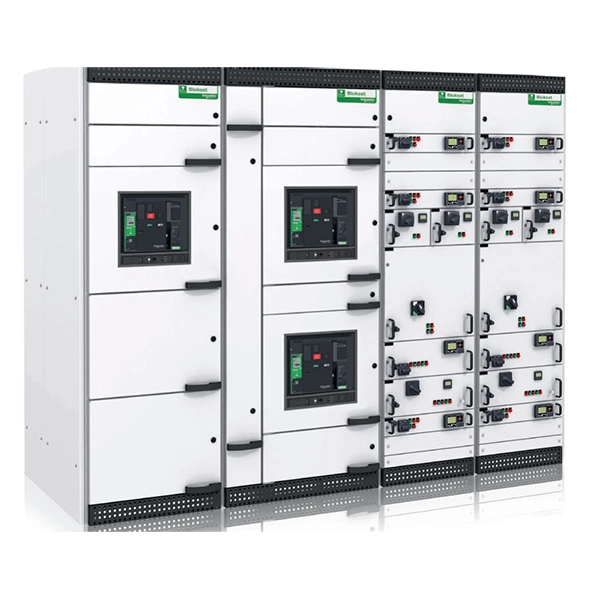

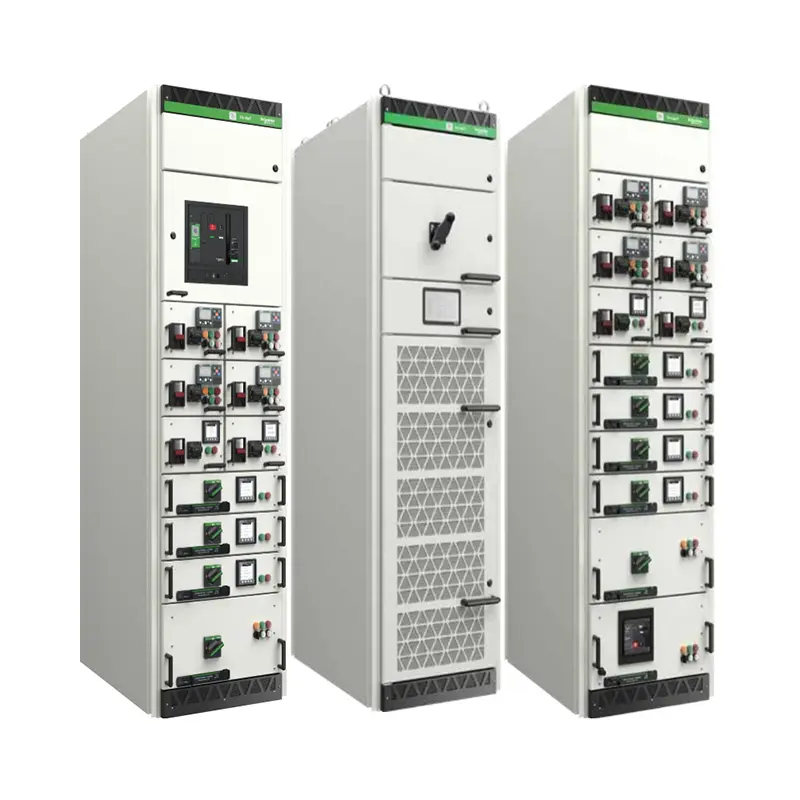

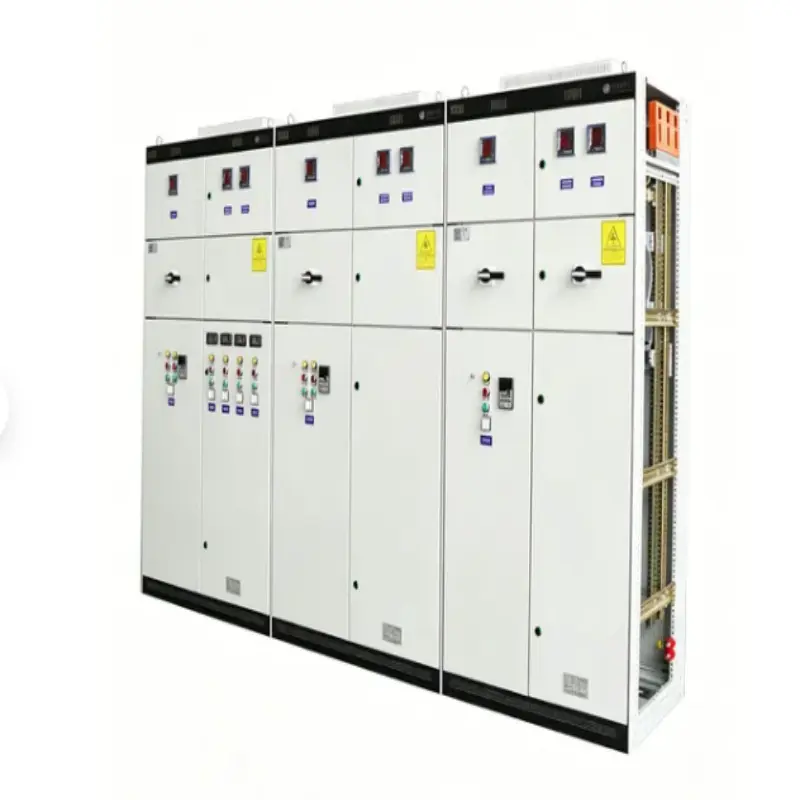

Intelligent kraftfördelning Panelställverk av lådtyp

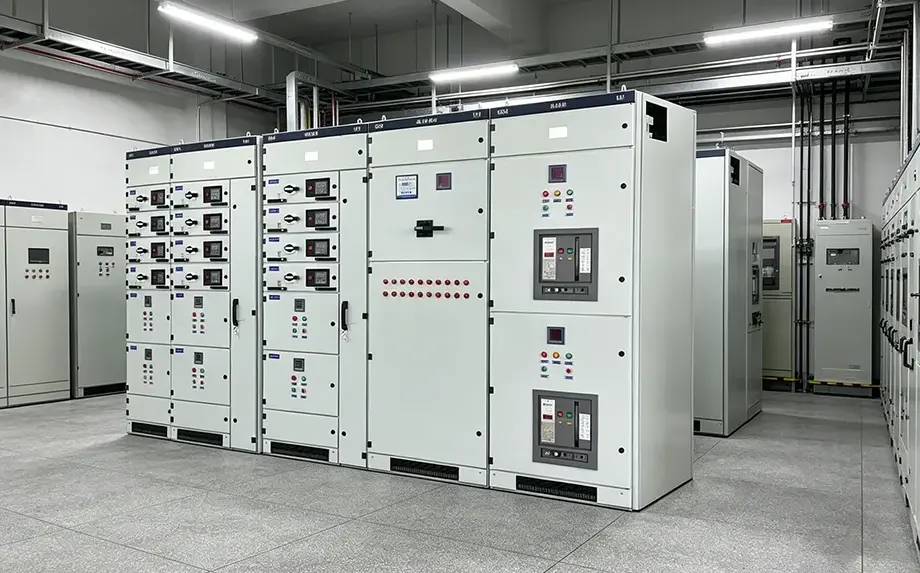

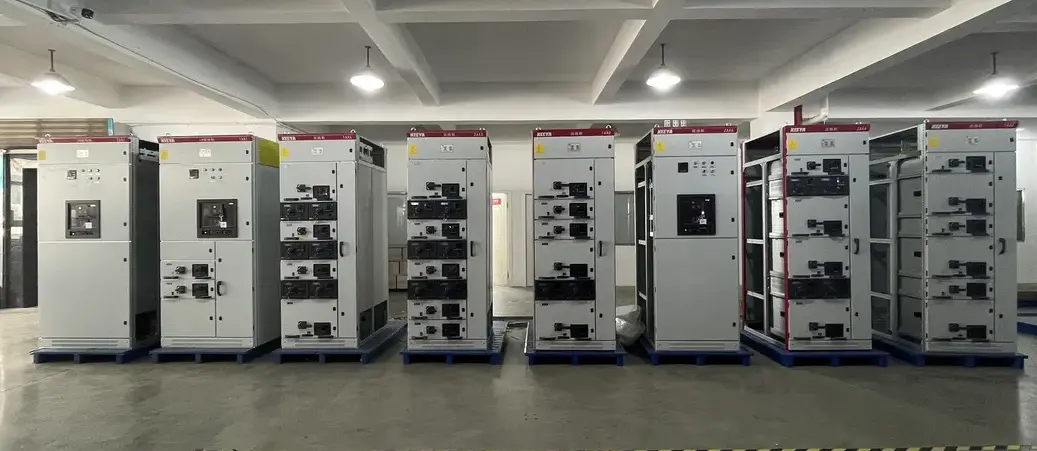

Intelligent Power Distribution Drawer-Type Panel Switchgear från Lugao Power Co., Ltd. är en högpresterande lågspänningsenhet som kombinerar intelligent skydd, mätning och kommunikation. Till skillnad från traditionella fasta paneler tillåter denna lådversion att varje kretsenhet kan sättas in eller tas ut utan att stänga av hela systemet. Varje låda innehåller en dedikerad strömbrytare, styrenhet och sensorer. Den "intelligenta" förmågan kommer från inbyggda energikvalitetsanalysatorer, Modbus TCP/IP eller Profibus-kommunikation och automatiska felvarningar. DeStällverkär lämplig för AC 690V, 50/60Hz system, märkström upp till 6300A. Den uppfyller standarderna IEC 61439-1/2 och GB/T 7251.

Produktfunktioner och applikation (med Q&A-format)

Det här avsnittet tar upp vanliga köparproblem och belyser de tekniska fördelarna med panelställverk av intelligent kraftdistribution.

F1: Hur förbättrar lådmekanismen underhållet?

S: Enheten har en låda med tre lägen (ansluten/test/bortkopplad) med mekaniska förreglingar. Du kan byta ut en trasig låda på under 60 sekunder utan att stänga av intilliggande kretsar. Detta är en viktig fördel med den intelligenta strömfördelningslådan av panelställverk för kritiska anläggningar.

F2: Vilka "intelligenta" funktioner är inbyggda?

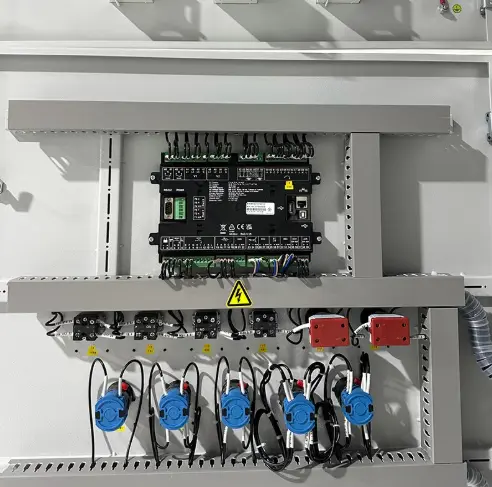

S: Övervakning av spänning, ström, effektfaktor och övertoner i realtid. Automatiskt larm vid överbelastning, kortslutning eller temperaturhöjning. Dataloggar kan exporteras via RS485 eller Ethernet. Fjärrstyrning av utlösning/stängning från ett centralt SCADA-system.

F3: Är lådmekanismen pålitlig efter många insättningar?

A: Ja. Varje låda är testad för 5 000 mekaniska operationer och 1 000 elektriska operationer utan prestandaförsämring. Kontakterna är silverpläterade med fjäderbelastat tryck.

F4: Var kan denna produkt installeras?

Ansökningslista:

1. Datacenter: För redundanta kraftvägar och minimal MTTR (Mean Time To Repair).

2. Sjukhus: Kritiska livsuppehållande kretsar kräver oavbruten ström.

3. Industrianläggningar: Motorkontrollcenter (MCC) för transportörer, pumpar och kompressorer.

4. Kommersiella komplex: Mallbelysning och VVS-distribution.

5. Förnybar energi: Sol-/vindintegration med feedback från smarta nät.

Produktparametrar (specifikation)

Produktionsdetaljer (kvalitet och tillverkning)

1. Kapsling: 2,0 mm kallvalsad stålplåt, elförzinkad och pulverlackerad (RAL 7035). Korrosionsbeständighet >500 timmar saltspraytest.

2. Lådmekanism: Högprecisionsstyrskenor med självlåsande handtag. IP20 fingersäkert skydd inuti lådfacken.

3. Samlingsskensystem: Rektangulära kopparskenor (98 % IACS-ledningsförmåga), helt isolerade med värmekrymphylsor.

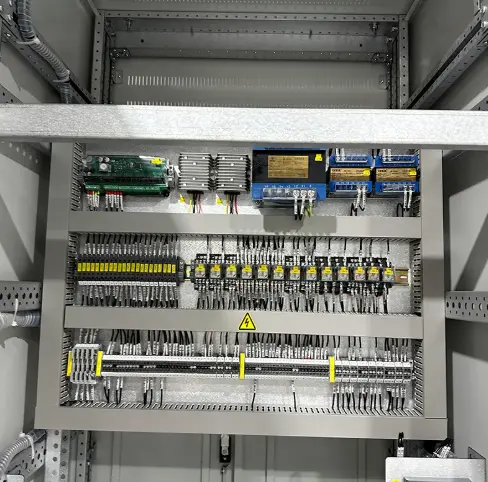

4. Ledningar: UL1015 eller 60245 IEC-certifierade kablar, märkta med dubbla nummer och färgkoder.

5. Testning: Varje monterad enhet genomgår:

● Dielektrisk spänningshållfasthet (3000V AC i 1 min)

● Primärt och sekundärt injektionstest

● Test av lådans mekaniska funktion

● Temperaturstegringstest vid full märkström

Förpackning & leverans

1. Förpackning:

Varje låda är individuellt inslagen i antistatisk PE-film. Huvudpanelen är skyddad av kantskydd och fastspänd på en fumigerad träpall. Alla kapslingar är täckta med bubbelplast och PP-väv. IP54-klassade utomhusenheter får ett extra vattentätt laminerat hölje.

2. Fraktmärke:

● ugao Power-logotyp, ordernummer, vikt, dimension och etiketten "Fragile–Electronic Components".

3. Leverans:

● Tillverkningstid: 25–35 arbetsdagar efter ritningsgodkännande.

● Hamn: Shanghai / Ningbo.

● Frakt: Sjöfrakt (FCL eller LCL), flygfrakt för akuta reservlådor.

Vanliga frågor

F1: Kan jag köpa en enda låda som reservdel utan att köpa hela panelen?

A: Ja. Lugao Power Co., Ltd. säljer individuella intelligenta lådor. Vi kan tillverka en matchande reservlåda enligt originalritning, lådetikett, kretskonfiguration och komponentmodell. Slutlig kompatibilitet bör bekräftas under den tekniska granskningen.

F2: Stöder den intelligenta strömfördelningslådans panelställverk fjärråterställning efter ett fel?

S: Ja, via kommunikationsmodulen. Operatören kan fjärrkoppla, diagnostisera felet och återansluta (om det är tillåtet enligt lokala säkerhetskoder). Manuell inspektion rekommenderas dock fortfarande vid kortslutningsresor.

F3: Vad är det maximala antalet lådor per panel för din produkt?

S: För 160A-lådor kan vi installera upp till 24 enheter i en 2200 mm hög panel. För 630A lådor, max 12 enheter. Layouten följer Form 4b-separation, vilket innebär att varje låda är helt isolerad i sitt eget metallfack.

F4: Tillhandahåller du installations- och idrifttagningsservice?

S: Vi tillhandahåller fjärrstyrning av video som standard. Valfritt: Driftsättning på plats av Lugaos ingenjörer (resekostnader + dagspris, 1 års garantiförlängning ingår).*

F5: Kan du integrera brytare från tredje part som Mitsubishi eller LS?

A: Absolut. Lådchassit är designat för att acceptera de flesta större märken: ABB Tmax/Sace, Schneider NSX/MTZ, Siemens 3VA/3WL, CHINT och andra. Ange bara brytarmodellen när du köper.

Eftermarknadsservice och garanti

Garantiperiod: 12 månader (1 år) från leveransdatum.

Under denna period,Lugao Power Co., Ltd.täcker alla tillverkningsfel, inklusive lådmekanismer, intelligenta styrenheter och kommunikationsmoduler. Förbrukningsmaterial (lampor, säkringar) är undantagna.
