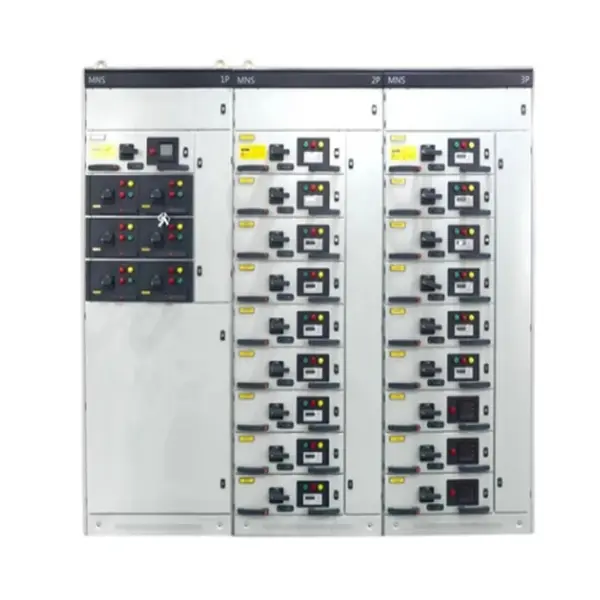

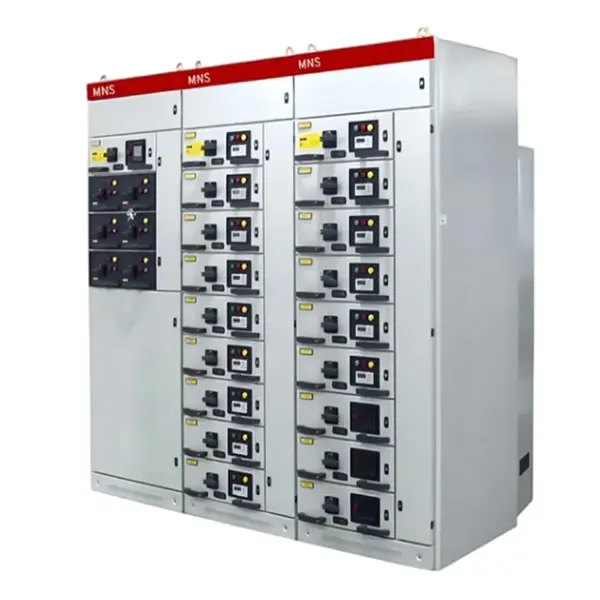

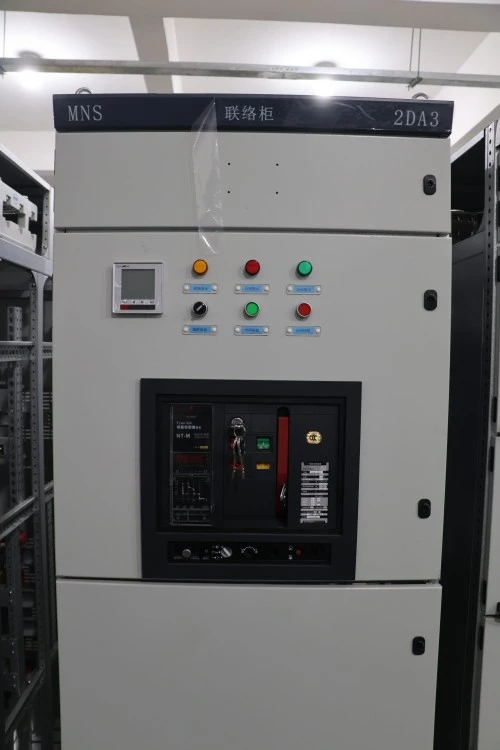

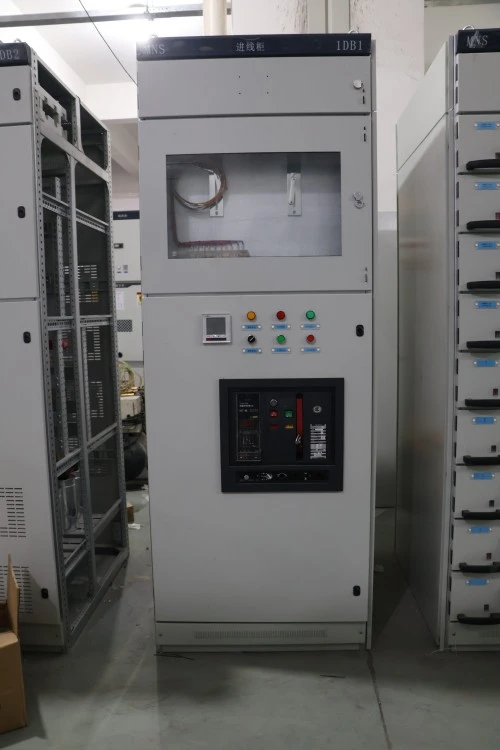

MNS Modularization Draw-out Typ Switch-skåp

MNS Modularization Draw-out kopplingsskåp är enlågspännings (upp till 690V) slutna ställverksammansättning designad enligt MNS-ramverket (Modular Network System). Varje funktionsenhet – såsom en motorstartare, matarbrytare eller strömförsörjningsmodul – är inrymd i en individuell utdragskassett som kan sättas in, dras ut eller bytas ut utan att hela systemet stängs av. Skåpet har tre primära funktioner: kraftfördelning (matning av flera underkretsar), motorstyrning (start, stopp, skydd av motorer) och systemskydd (kortslutning, överbelastning och jordfelsisolering). Kort sagt, det är ett plug-and-play-strömhanteringscenter för industriella och kommersiella anläggningar.

Produktfördelar

Produktegenskaper

Till skillnad från generiska utdragbara skåp, inkluderar MNS Modularization Draw-out kopplingsskåp dessa utmärkande egenskaper:

Produktparametrar

Produktapplikation (scenarier)

MNS Modularization Draw-out kopplingsskåp används brett i:

● Industrianläggningar: Monteringslinjer för fordon, livsmedels- och dryckesproduktion, kemisk batchbearbetning

● Kommersiella komplex: Köpcentra, höga kontorsbyggnader, sjukhus

● Infrastruktur: Vattenreningsverk, pumpstationer, bagagehanteringssystem på flygplatser

● Datacenter: Lågspänningscentral (LVMDB) och fjärrströmpaneler (RPP)

● Förnybar energi: Solar parkväxelriktare, vindkraftverk hjälpströmförsörjning

● Marin & offshore: kraftdistribution ombord

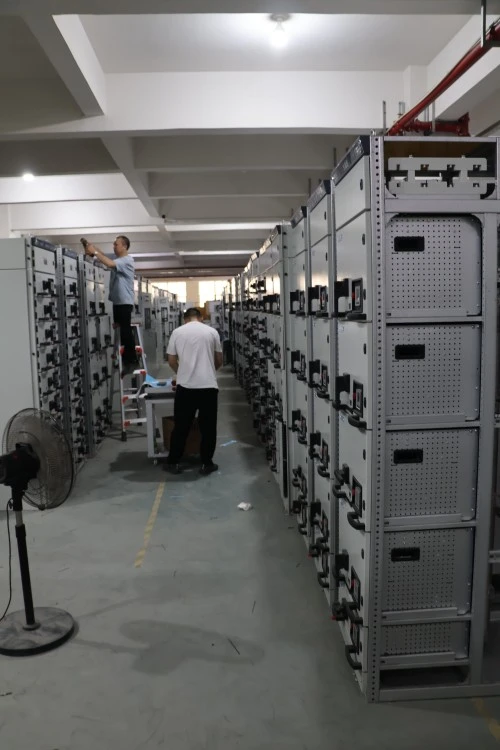

Produktionsdetaljer

● Lugao Power Co., Ltd.tillverkar varje MNS Modularization Draw-out typ kopplingsskåp med precision:

● Kapslingsmaterial: 2,0 mm tjockt kallvalsat stål, helsvetsad ram med IP40-standard (IP54 tillval). Pulverlacktjocklek ≥80μm, RAL 7035 ljusgrå.

● Samlingsskensystem: Rektangulära kopparskenor (98 % IACS-ledningsförmåga) med förtennade skarvar. Alla samlingsskenor är helisolerade med värmekrympbara hylsor (röd, gul, blå, grå för neutral).

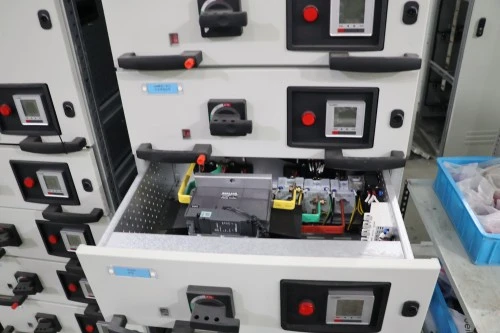

● Lådvagga: Formad av 2,5 mm zinkbelagt stål med självsmörjande nylonrullar. Lådans insättnings-/utdragningskraft ≤150N efter 500 cykler.

● Fasta kontakter: Silverlegerad spets, fjäderbelastad design. Klassad för 2 000 insättningar utan prestandaförsämring.

● Sekundära kontakter: 24-stifts silverpläterade kontakter. Designad för 10 000 parningscykler.

● Lådidentifiering: Lasergraverbar etiketthållare på varje lådfront. QR-kod valfri för spårning av digital tillgång.

● Fabrikstestning: Varje funktionsenhet genomgår en komplett kabelkontroll, dielektrisk hållfasthetstest (2,5 kV i 1 minut) och temperaturstegringstest (vid 1,1x märkström). Testrapporter ingår i leveransen.

Certifiering och kvalitetssäkring

Lugao följer ISO-baserade kvalitetsledningsprocedurer för tillverkning av ställverk. För projektorder kan vi tillhandahålla inspektionsdokument, rutintestrapporter och produktbilder före leverans enligt bekräftat tekniskt avtal.

• ISO 9001 kvalitetsledningssystem
• ISO 14001 miljöledningssystem

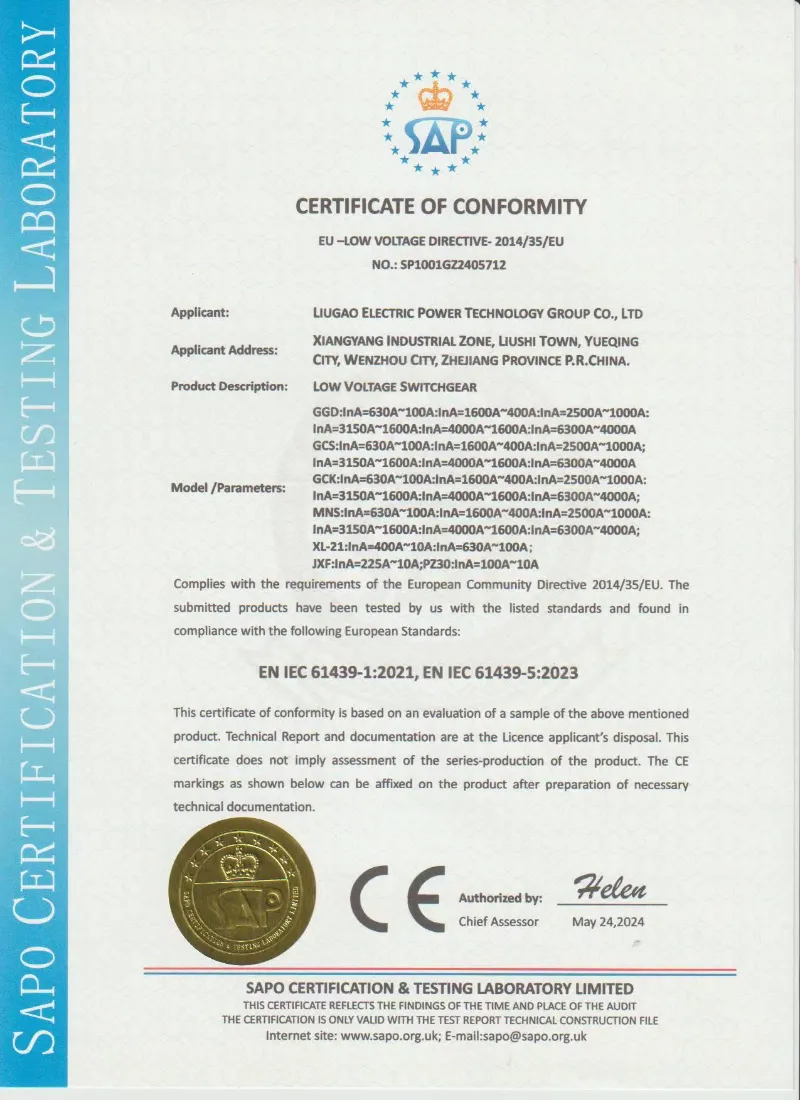

• IEC 61439-1/2-baserad design och testning
• Rutintestrapport före leverans
• Fabriksinspektionsbilder tillgängliga på begäran

Förpackning, frakt & efterförsäljning

Förpackning & Frakt

● Individuell lådförpackning: Antistatisk bubbelplast inuti korrugerad låda, märkt med kretsschema och klassificering.

● Huvudskåpsförpackning: Stretchfilm + VCI-papper + exportlåda av plywood (15 mm tjocklek). Alla lådbottnar är försedda med gaffeltruckfickor.

● Leveransperiod: FOB Ningbo, CIF större hamnar eller EXW.

● Ledtid: 20 arbetsdagar för standardkonfigurationer.

Service efter försäljning

● Garantiperiod: 12 månader från idrifttagningsdatum (max 18 månader från leverans).

● Gratis teknisk fjärrsupport via videosamtal eller e-post (svar inom 4 arbetstimmar).

Vanliga frågor:

F1: Vad är skillnaden mellan 8E/2, 8E och 16E lådor?

S: Dessa hänvisar till lådhöjdsmoduler: 8E/2 = 100 mm (halv modul), 8E = 200 mm (full modul), 16E = 400 mm (dubbel modul). Ju större lådan är, desto högre tillåten strömstyrka och fler sekundära terminaler tillgängliga.

F2: Kan jag byta ut en låda utan att koppla bort den inkommande matningen?

A: Ja. Detta är en kärnfunktion i MNS Modularization Draw-out kopplingsskåp. Flytta lådan till det isolerade läget (vitt handtag), lås upp och dra ut den. Huvudbussen förblir strömförande. Koppla dock alltid bort lastsidan först.

F3: Kommer skåpet med ett temperaturövervakningssystem?

S: Standardenheter inkluderar inte övervakning, men vi erbjuder valfria smarta lådor med inbyggda PT100-sensorer och en central displayenhet som visar samlingsskena och lådtemperaturer.

F4: Kan skåpet utökas senare utan att ersätta befintliga sektioner?

A: Ja. Varje vertikal sektion är mekaniskt och elektriskt konstruerad för sidokoppling. Du kan skruva fast ytterligare ett skåp i vardera änden och ansluta samlingsskenorna med hjälp av medföljande expansionssatser.
