GGD Modular Fast Typ Lågspänningsställverk

Definition och kärnidentitet

GGD Modular Fast Typ Lågspänningsställverk är en inomhus, golvstående, metallsluten ställverksenhet. Den är konstruerad speciellt förväxelströmsfördelning med låg spänningi trefas industriella och kommersiella elsystem. Som en grundläggande produkt i kraftdistributionshierarkin sitter den mellan transformatorns sekundära terminaler och de slutliga grenfördelningskorten, och fungerar som den primära krafthubben i en installation.

Produktparametrar

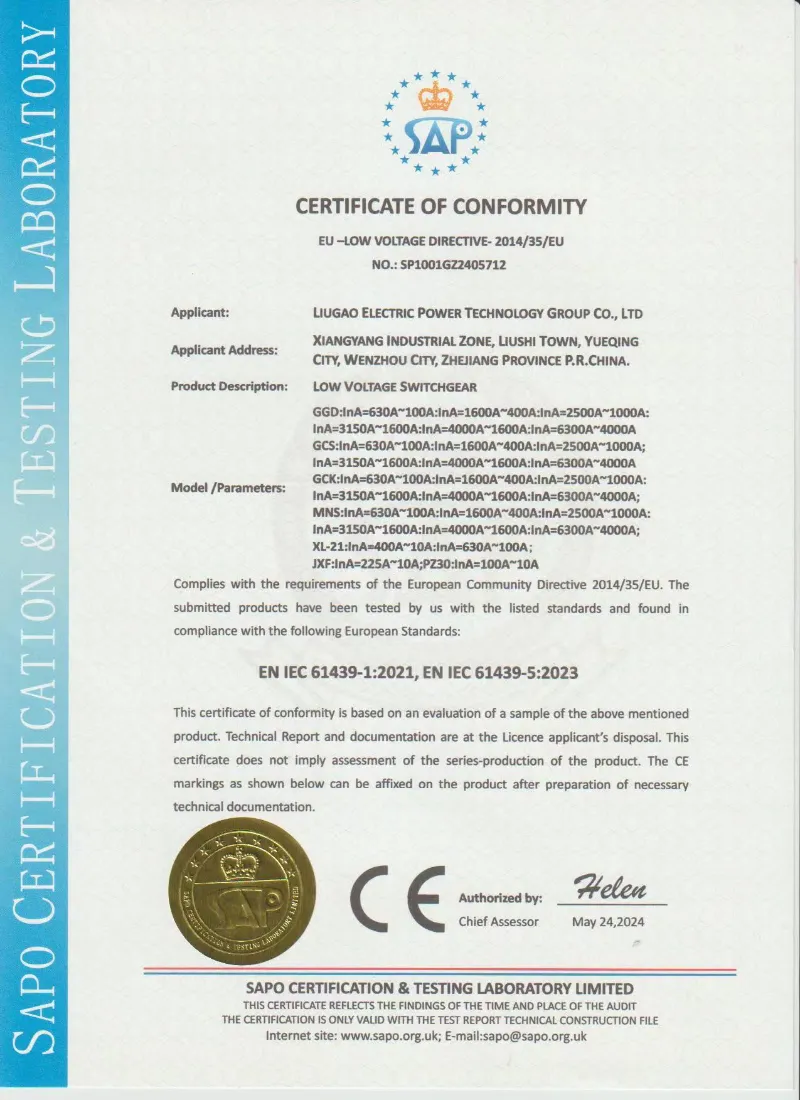

Certifiering och kvalitetssäkring

Lugaotillverkar lågspänningsställverk av fast typ av GGD enligt projekttekniska krav och tillämpliga lågspänningsställverksstandarder. Rutininspektion och testrapporter kan tillhandahållas före leverans enligt det bekräftade tekniska avtalet.

• IEC 61439-1/2-baserad design och testning
• GB/T 7251 baserad tillverkning och inspektion
• Strömfrekvensmotståndstest
• Isolationsmotståndstest
• Kabeldragning och funktionskontroll
• Verifiering av temperaturstegring enligt konfiguration
• Rutintestrapport före leverans
• Fabriksinspektionsbilder tillgängliga på begäran

Filosofi för fast installation

Till skillnad från ställverk av utdragstyp där funktionella enheter kan dras ut på slider, använder GGD ett permanent fast monteringskoncept:

● Alla primära enheter – luftkretsbrytare (ACB), kretsbrytare i formgjuten hölje (MCCB) och isoleringsbrytare – bultas direkt på styva monteringsplattor.

● Elektriska anslutningar mellan enheter och samlingsskenor är fastanslutna med bultade kopparlänkar eller kabelanslutningar, inte instickskontakter.

● Detta fasta tillvägagångssätt eliminerar den mekaniska komplexiteten, kostnaderna och underhållet som är förknippat med glidmekanismer, vilket gör den idealisk för stabila, långsiktiga installationer där kretspositionerna sällan ändras.

Modulär kapslingskonstruktion

● Skåpet är byggt av standardiserade modulskåp, som alla delar samma höjd och djup:

● Rammått: 2200 mm (H) × 600/800/1000/1200 mm (B) × 600/800 mm (D)

● Varje skåp är en oberoende svetsad stålmodul som kan bultas sida vid sida för att bilda en kontinuerlig växeluppställning.

● Skåp är funktionellt klassificerade som inkommande (matarmottagande), busskopplare (bussanslutning) eller matarenheter (utgående distribution).

Produktfördelar

Fördel 1 – Strukturell robusthet

Den förstärkta 8MF stålramen hjälper till att bibehålla mekanisk stabilitet under den bekräftade kortslutningsmotståndsnivån. Nominell topptålighetsström: 63kA. Skåpsramen är utformad för att stödja projektspecifika krav på kortslutningsmotstånd. Nominell toppbeständighetsström kan konfigureras enligt den bekräftade elektriska designen.

Fördel 2 – Modulär och snabb implementering

Standardiserade inkommande, kopplare, matarskåp. Samma höjd/djup. Snabb projektkonfiguration genom att arrangera standardenheter sida vid sida. Minskar installationstiden på plats och konstruktionskomplexiteten.

Fördel 3 – Kostnadseffektiv livscykel

Fast montering (inga utdragningsmekanismer) sänker initialkostnaden. Inga lådor, plug-in-kontakter eller komplexa förreglingar. Minimalt underhåll, konkurrenskraftig total ägandekostnad.

Fördel 4 – Optimerad värmehantering

Naturlig konvektionskylning: bottengaller + övre ventilerad taklock. Skapar skorstenseffekt – varm luft stiger ut, kall luft dras in. Inga fläktar, inget buller, inget extra underhåll.

Fördel 5 – Förenklat underhåll och drift

Reglage, mätare, indikatorer på ytterdörr i ergonomisk höjd. Brytarhandtag tillgängliga utan att öppna dörren. Rymlig intern layout med separerad samlingsskena, brytare, kabelfack – enkel visuell inspektion.

Produktegenskaper

Funktion 1: Multi-Layer Pulverlackeringssystem

Varje stålpanel genomgår en femstegs förbehandling (avfettning, sköljning, fosfatering, passivering och torkning) innan den får en enhetlig elektrostatisk epoxi-polyesterpulverlackering. Denna beläggning ger överlägsen vidhäftning och fuktbeständighet, vilket säkerställerGGD Modular Fast Typ Lågspänningsställverkbibehåller sitt utseende och korrosionsskydd även i tropiska eller fuktiga industrimiljöer.

Funktion 2: Transparent bågbarriärer

Polykarbonatbarriärer mellan huvudskenan och enhetsfack. Ger synlig, fysisk separation för förarens säkerhet under inspektion, samtidigt som den tillåter visuell bekräftelse av samlingsskenans tillstånd.

Funktion 3: Rymlig kabelavslutningszon

● Stort bottenkabelfack med öppen förskruvningsplatta, med plats för stora böjradier för strömkabeln. Justerbara kabelklämmor ingår för att avlasta elektriska anslutningar.

Funktion 4: Integrerad jordningsskena

Kontinuerlig kopparjordsskena löper full monteringslängd med förborrade spetsar per skåp. Förenklar jordbindning på plats för inkommande och utgående kretsar, vilket säkerställer att systemet överensstämmer med jordning.

Funktion 5: Externt handtag med hänglås

Huvudbrytarhandtag externt monterade, låsbara i AV-läge. Möjliggör säker mekanisk LOTO under underhåll, vilket ger tydlig visuell isolering.

Funktion 6: Flexibel samlingsskenaskonfiguration

Stöder topp/botten kabelingång och 3P4W eller 3P5W distribution. Fasskenor tydligt märkta med standardfärgkodning (gul, grön, röd, blå för neutral) för att minimera ledningsfel.

Produktapplikation

GGD Modular Fast Type Lågspänningsställverk är brett distribuerat inom olika sektorer där pålitlig fast distribution prioriteras:

● Byggnadstjänster och infrastruktur: Trappbelysningsdistribution i höga bostadstorn, strömförsörjning för ventilation under jord och kommunala kontrollskåp för gatubelysning.

● Industriella hjälpsystem: Kraftpaneler för kompressorrum, icke-kritiska processmotormatare i cement- och ballastfabriker och distributionscentraler för fabrikslager.

● Vatten- och avloppsvattenrening: Pumpstationsmotormatare för intag av råvatten och utsläpp av behandlat avloppsvatten samt strömförsörjning av kemikaliedoseringsutrustning.

● Förnybar energi: AC-kombinationspaneler och extra kraftfördelningstavlor i markmonterade solgårdar.

● Kommersiella faciliteter: Backup-generatorsynkroniserings- och distributionspaneler i köpcentra och matarpaneler för HVAC-kylare i energistationer på universitetsområdet.

● Tillfällig kraft och konstruktionskraft: Plats för temporära kraftfördelningslådor och bygghissar strömförsörjningspaneler, där fast robust konstruktion ger bättre hållbarhet än lättare panelkonstruktioner.

Förpackning och frakt

Varje GGD lågspänningsställverksskåp är skyddat med rostskyddsfilm, skumstoppning och exportförpackning av plywood. Skåpets bas kan utformas för gaffeltruckhantering enligt fraktkrav.

Förpackning: stretchfilm, fuktsäkert skydd och exportfodral i plywood

Frakt: FOB Ningbo, CIF större hamnar eller EXW tillgängliga

Skåpsfästning: inre komponenter förstärkta före leverans

Dokument: packlista, kopplingsschema och testrapport ingår
