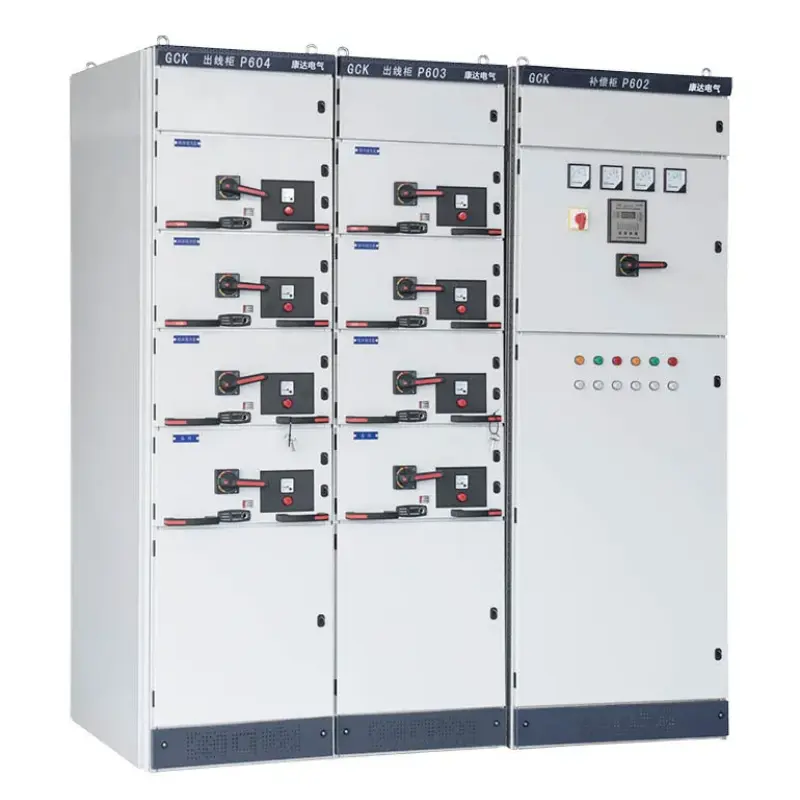

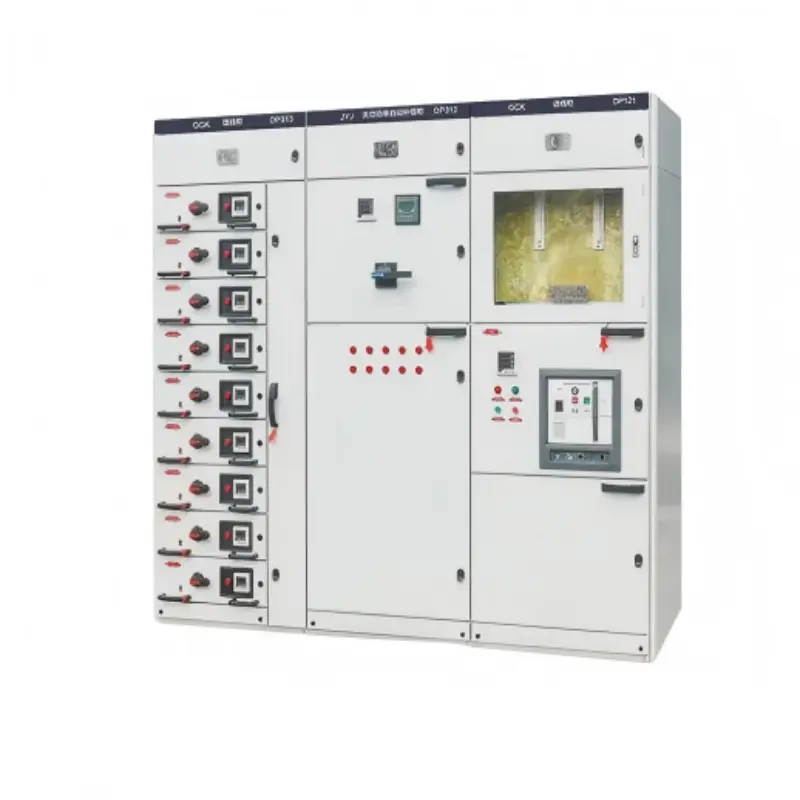

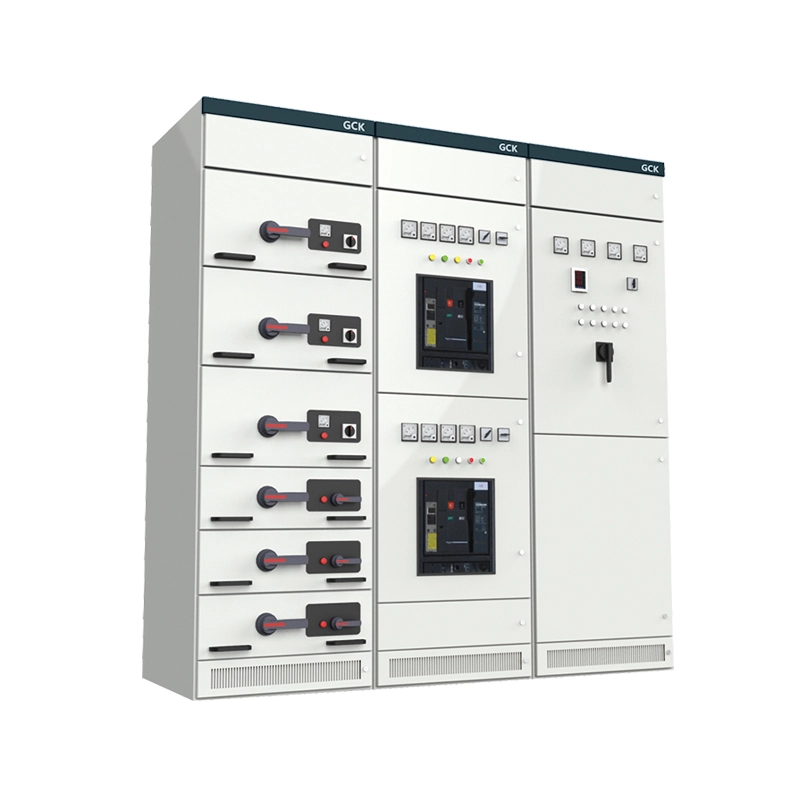

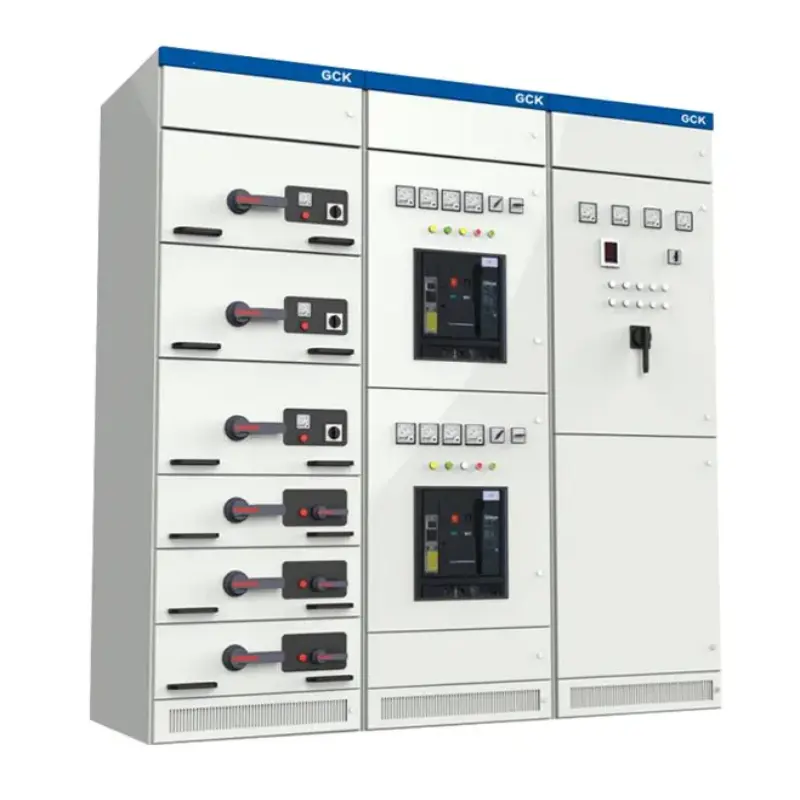

GCK C-profil Montering Ekonomiskt kopplingsskåp

GCK C-profilmonteringen Ekonomiskt kopplingsskåp är enlågspännings (upp till 690V) slutna ställverkmed hjälp av en bultad C-profil stålram. C-profiler är kallvalsade, förstansade galvaniserade stålkanaler med ett 25 mm modulärt hålgaller, vilket möjliggör montering utan svetsning eller specialverktyg.

Vad gör den här produkten?

● Strömfördelning – Levererar säkert ström från huvudinkommande källa till matare, motorer, belysningspaneler och andra belastningar.

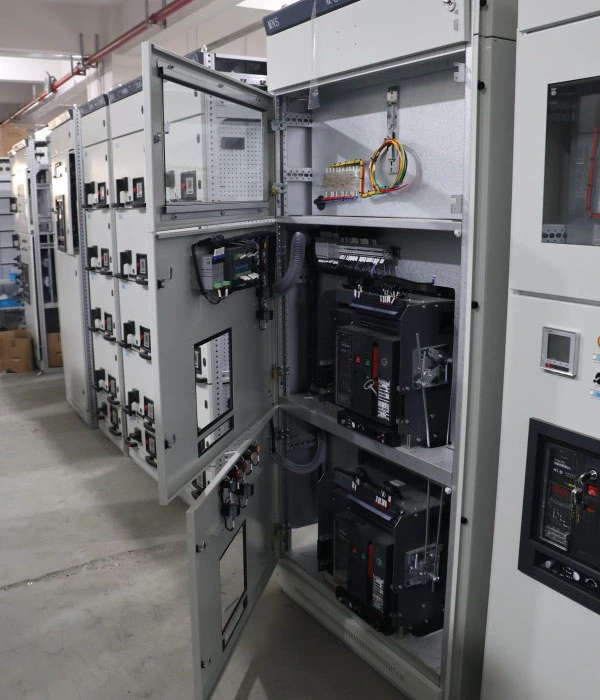

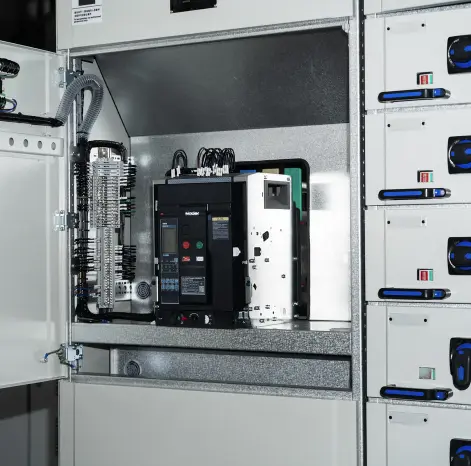

● Lådfunktionalitet – Inrymmer utdragbara lådor (strömbrytare, kontaktorer, mjukstartare) som kan bytas medan huvudskenan förblir strömförande, vilket minimerar stilleståndstiden.

● Omkonfigurering på plats – Lägg till eller flytta enkelt sektioner genom att lossa ändplattor, skruva fast nya skåp och förlänga samlingsskenor med enkla satser.

● Skydd och isolering – Ger mekaniska förreglingar, luckor och konfigurerbar form av separation (formulär 2b, 3b eller 4b).

Anpassningsalternativ

I huvudsak erbjuder detta skåp modern utdragställverkfunktionalitet — säkert underhåll, hög densitet och modularitet — till ett ingångspris. Den är idealisk för små till medelstora industrianläggningar, kommersiella byggnader, infrastrukturprojekt och budgetmedvetna ombyggnader där kvaliteten inte går att kompromissa med.

Produktparametrar (specifikation)

Nedan är de viktigaste tekniska specifikationerna för GCK C-profilmonteringen Ekonomiskt kopplingsskåp. Värdena är baserade på standardkonfigurationer och kan anpassas för specifika projektkrav.

Produktegenskaper och applikationer (Q&A-format)

GCK C-profilmonteringen Ekonomiskt kopplingsskåp sticker ut på grund av sin unika kombination av ekonomi, flexibilitet och beprövad prestanda. Nedan svarar vi på de vanligaste frågorna som kunder ställer om dess funktioner och lämpliga applikationer.

F1: Vad gör C-profildesignen mer ekonomisk än svetsade ställverk?

S: Tre anledningar: (1) Sammanskruvad ram eliminerar dyra svetsarmatur. (2) Förstansat 25 mm galler tar bort anpassad borrning. (3) Skadade profiler kan bytas ut individuellt, inte hela ramen. När du köper GCK C-profilmonteringen Ekonomiskt kopplingsskåp, betalar du för värde, inte överkonstruktion.

F2: Är den bultade strukturen tillräckligt stark för industriella miljöer?

A: Ja. Med rätt vridmoment (M8:18Nm, M10:35Nm), uppfyller den IEC 61439-2 och tål 50kA kortslutningskrafter utan permanent deformation. För extrema vibrationer (t.ex. stämplingspressar eller fartyg) rekommenderar vi våra svetsadeMNS-serien. För 95 % av industriella/kommersiella platser är GCK C-profilen mer än tillräcklig.

F3: Hur är galvaniserad yta jämfört med pulverlackering?

S: Varmförzinkning efter stansning täcker alla ytor — skurna kanter och hål ingår — med ett enhetligt ≥65μm zinkskikt. Den kommer inte att flisa eller korrodera när fukt sipprar in bakom den, vilket överträffar pulverlackering i fuktiga miljöer (t.ex. vattenbehandling, textilfabriker). Om färg krävs kan pulverlack appliceras över det galvaniserade lagret.

F4: Vilka är de vanligaste tillämpningsscenarierna?

S: Baserat på tusentals globala installationer, är GCK C-profilmonteringen Ekonomiskt kopplingsskåp oftast utplacerad i:

Små och medelstora industrianläggningar: livsmedelsbearbetning, plastgjutning, metalltillverkning och textilfabriker

Kommersiella byggnader: köpcentrum, hotell och kontorsbyggnader

Vatten- och avloppsvattenrening: pumpstationer, bevattning och avsaltningssystem

Ombyggnadsprojekt: byte av gamla fasta växlar med moderna utdragbara ställverk

Tillfälliga kraftinstallationer: byggarbetsplatser, gruvläger och elsystem för evenemang

Produktionsdetaljer & konkurrensfördelar

Produktionsdetaljer – Hur vi bygger GCK C-profilenheten Ekonomiskt kopplingsskåp

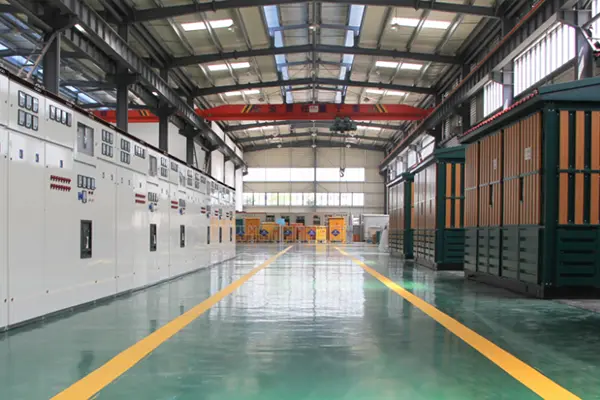

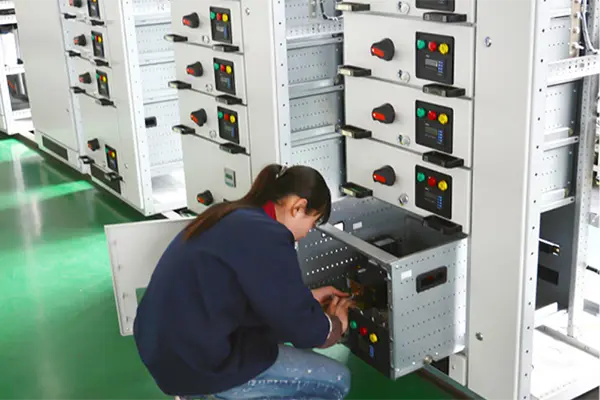

På Lugao Power Co., Ltd. tillverkar vi alla GCK C-profiler Ekonomiskt kopplingsskåp med konsistens, hållbarhet och enkel montering.

1. C-profiltillverkning:Japansk standard Q235B 2,0 mm stålspole → CNC-stans 25 mm rutnät → kallformad C-form (±0,3 mm noggrannhet) → kapad till längd → varmförzinkad (≥65μm, ASTM A123).

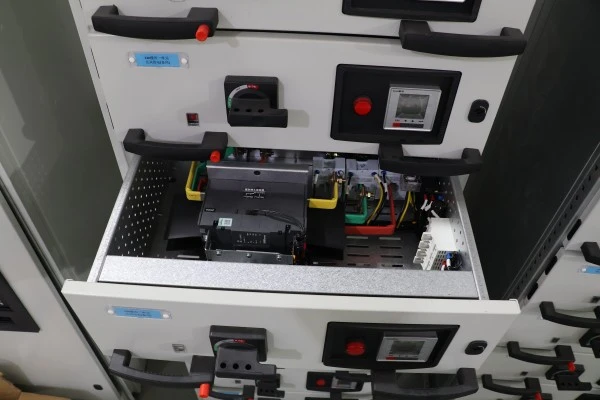

2. Lådvagga:2,5 mm galvaniserat stål med positioneringsgropar och nylonrullar. Accepterar 8E/2 till 24E lådor via adapterplatta. Treläges mekanisk förregling (ansluten/test/isolerad) med hänglåshasp.

3. Lådenhet:1,5 mm stålfrontpanel, RAL 7035 pulverlackering, lasergraverad etikett. Handtag med O/I-indikator. Primära kontakter: silverpläterad koppar (≥10μm), fjäderbelastad tulpandesign. Sekundär ledning: 2,5 mm² PVC-koppartråd med numrerade hylsor. Fabrikstestad för kontinuitet, isolering och mekanisk drift.

4. Samlingsskensystem:ETP-koppar (98% IACS), silverpläterade leder vridna till 35–40Nm. Samlingsskenor stöds var 500:e mm (tightare än typiska 800 mm). Vertikala samlingsskenor ansluts via bultade kopparlänkar.

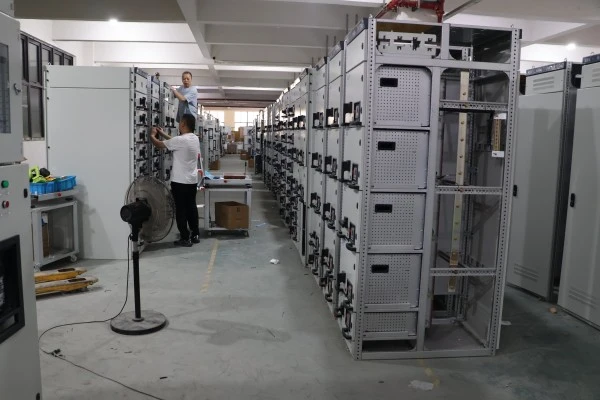

5. Montering och testning:Momentstyrd montering. Varje enhet testad: dielektrisk (2,5kV/1min), kontinuitet, mekanisk förregling och temperaturökning vid 1,1x märkström. Fabrikstestrapport ingår.

Service efter försäljning – ett års garanti

Garantiperiod:12 månader från idrifttagningsdatum, men inte överstigande 18 månader från leveransdatum.

Vad som täcks: Alla tillverkningsfel inklusive:

● C-profil deformation under märk mekanisk belastning

● Lådspärrfel (fel att förhindra felaktig insättning eller uttagning)

● Primärt kontaktslitage som överstiger 0,5 mm inom garantiperioden

● Sekundära ledningsfel eller lösa anslutningar orsakade av fabriksmontering

● Avskalning av galvaniserad beläggning (förutsatt att det inte finns någon yttre nötning)

Vad som inte täcks: Skador som uppstår på grund av felaktig installation, otillåten modifiering, användning utöver märkskyltens klassificeringar, fysisk påverkan, korrosion från kemisk exponering som inte specificerats vid beställning, eller force majeure (blixtnedslag, översvämning, brand, etc.).

Svarsåtagande:

● Teknisk fjärrsupport:inom 8 arbetstimmar via e-post, WhatsApp eller videosamtal.

● Leverans av reservdelar:inom 48 timmar för garantianspråk (standardbud).

Dokumentation som medföljer varje försändelse:

1. Fabrikstestrapport (dielektrisk, kontinuitet, temperaturökning)

2. Monteringsritning och enlinjediagram

3. Lådschema listar varje lådas betyg och funktion

4. Momentspecifikationsblad för återmontering på plats (KD-beställningar)

5. Drift- och underhållsmanual
