Pålitlig tillverkare av amerikansk typ av transformatorstation

När stadsplanerare möter markbrist och skyhöga fastighetskostnader i bostadsområden frågar de: vilken transformatorstationskonfiguration ger det minsta fotavtrycket utan att kompromissa med tillförlitligheten för distributionsnätverk utomhus? Lugao Power Co., Ltd. svarar på detta med våra American Type Substation-lösningar, konstruerade med en distinkt design med tre avdelningar – transformator-, högspännings- och lågspänningssektioner – med en helt förseglad oljenedsänkt transformatorenhet som upptar ungefär en tredjedel till en femtedel av volymen av europeisk distributionslösning, vilket gör den till den ultimata kapaciteten för europeisk distribution.

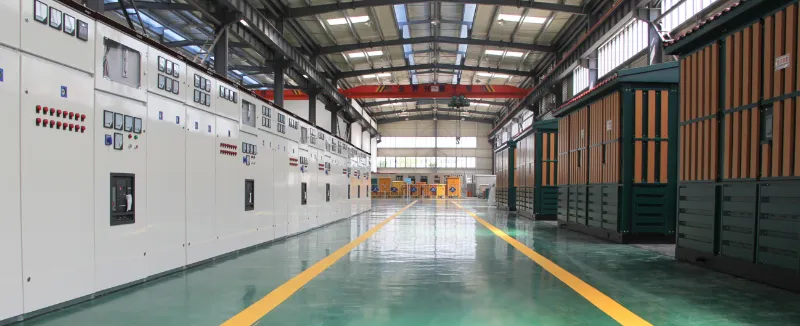

American type substation factory

Hur man väljer mellan amerikansk ochTransformatorstationer av europeisk typför ditt projekt?

När de utvärderar kvalificerade leverantörer av Box-Type Transformer Substation, frågar tekniska inköpsteam ofta: Ska vi specificera amerikanska eller europeiska designstandarder för vårt distributionsnätverk? Svaret beror på tillgängligt platsområde, regionala nätpreferenser och installationsmiljö.

Transformatorstationer av amerikansk typ har en distinkt design med tre avdelningar - transformator-, högspännings- och lågspänningssektioner - där transformatorfacket vanligtvis använder en helt förseglad, oljenedsänkt enhet. Denna design betonar kompakt fotavtryck och erbjuder ungefär en tredjedel till en femtedel av volymen av enheter av europeisk typ med motsvarande kapacitet. Den minskade volymen gör den särskilt lämplig för utomhusinstallationer i bostadsområden, stadsdistributionsnät och utrymmesbegränsade gårdar där markkostnaderna är oöverkomliga.

Till skillnad från den rumsbaserade europeiska designen som prioriterar serviceåtkomst, är den amerikanska konfigurationen optimerad för densitet. Den förseglade tankdesignen eliminerar behovet av expansiva underhållskorridorer, vilket möjliggör installation i trånga utrymmen som vägkanter, små nyttoområden eller i bostadsområden. Denna utrymmeseffektivitet leder direkt till betydande kostnadsbesparingar för markförvärv för utvecklare och verktyg.

American type substation

Hur säkerställer Lugao dielektrisk integritet i en kompakt kapsling?

Transformatorstationer av amerikansk typ måste motstå blixtnedslag, växlande överspänningar och kontinuerlig lastinducerad termisk stress inom en avsevärt reducerad volym.LugaoTransformatorstationer av amerikansk typ är konstruerade med högdielektriska grunder validerade genom rigorösa tester: strömfrekvensen tål 42 kV i en minut och blixtimpulsen tål 75 kV på högspänningssidan. Dessa tröskelvärden uppfyller eller överskrider både amerikanska (ANSI/IEEE) och internationella standarder, och skyddar interna transformatorlindningar och ställverkskomponenter från nätstörningar.

Den kompakta designen kräver överlägsen värmehantering. Våra temperaturhöjningar vid full belastning – cirka 45,1 K på högspänningslindningar och 52,9 K på lågspänningslindningar – håller sig konsekvent inom IEEE föreskrivna gränser. Kapslingens design inkluderar optimerade ventilationsvägar och värmeavledningsytor som aktivt kanalerar värme bort från kritiska komponenter, vilket förhindrar lokala hotspots som försämrar pappersisoleringen och påskyndar oljeåldringen i den förseglade tankmiljön.

Vilka struktur- och miljöskydd är integrerade?

Utsatt för väder, damm och oavsiktlig påverkan fungerar den kompakta transformatorstationens hölje som det första försvaret mot miljöförstöring. Lugao transformatorstationer av amerikansk typ uppnår IP44-skyddsklasser, vilket ger effektivt motstånd mot inträngning av fasta partiklar och vattenstänk, vilket gör dem idealiska för installationer på öppna gårdsplaner som utsätts för väder och vind. Huset är konstruerat av korrosionsbeständigt stål med anti-korrosionsytbehandling och tål extrema omgivningstemperaturer, hög luftfuktighet och korrosiva kustatmosfärer, vilket säkerställer strukturell integritet under årtionden av tjänst.

Det helt förseglade transformatorfacket ger ett extra lager av miljöskydd. Till skillnad från konventionella oljefyllda enheter som kräver konservatortankar och silikagelventilatorer, har Lugaos enheter av amerikansk typ en helt förseglad design som förhindrar inträngning av fukt och oljeoxidation, vilket eliminerar underhållet i samband med byte av ventilation och oljepåfyllning.

Hur kan Lugao validera kortslutningskapacitet i kompakta konstruktioner?

Distributionsnätverk upplever oundvikligen felströmmar. En transformatorstations förmåga att överleva dessa händelser utan inre deformation eller skador på samlingsskenorna är inte förhandlingsbar. Lugao amerikanska transformatorstationer är testade för kortslutningshållfasthet – exempel på värderingar inkluderar 20 kA RMS på högspänningssidan – med eftertestinspektioner som bekräftar samlingsskenans integritet och noll strukturell deformation. Den kompakta, styva tankstrukturen förbättrar faktiskt den mekaniska styrkan genom att minimera interna spännvidder som kan avböjas under elektromagnetiska krafter, vilket försäkrar projektingenjörer att våra transformatorstationer bibehåller systemstabilitet under de mest krävande felförhållandena.

Vilka kapacitets-, spännings- och konfigurationsalternativ kan Lugao leverera?

Lugaos ISO9001 och SGS-certifierade produktionsverkstad, utrustad med professionella monteringslinjer och testfack med full effekt, tillverkar transformatorstationer av amerikansk typ i strikt överensstämmelse med ANSI, IEEE, GB, CE och CCC internationella standarder, vilket stöder direkt plug-and-play-installation utan kostsamma platsändringar.

Lugao's ISO9001 production workshop

CE international standards of Box-type Transformer substation

Spänningsklasser och kapacitetsintervall

30kV / 35kV amerikansk typ transformatorstation:Designad för transformatorstationer, vindkraftskollektorsystem och tunga industrizoner som kräver medelspänningsomvandling med robust kortslutningsmotstånd och låga partiella urladdningsnivåer. Har den kompakta layouten med tre fack som är optimerad för utomhusinstallation.
24kV (20kV) Smart/Compact Box Substation： Utrustad med intelligenta moduler på både HV- och LV-sidor, som möjliggör fjärrkontroll, avkänning, signalering och reglering för statliga nätautomatiseringstillämpningar. Lämplig för urbana höghus, bostadshus och kommunal infrastruktur.
11kV / 10kV distributionsstation:Idealisk för kommersiella komplex, bostadsområden och elektrifieringsprojekt på landsbygden. Har en korrugerad tankdesign eller transformatoralternativ av torr typ, vilket eliminerar underhållskraven för konservatorn och säkerställer tillförlitlig drift i tuffa utomhusmiljöer.

Transformator och ställverksalternativ

Lugao erbjuder flexibla interna konfigurationer för att matcha specifika projektkrav:

· Transformatortyp: Helt försluten oljenedsänkt(S9, S11, S13, SH15) eller torrtyp (SCB10, SCB11, SCBH15) alternativ, som tillgodoser brandsäkerhet och miljöpreferenser. Den förseglade tankdesignen eliminerar behovet av underhåll av oljekonservator och ventilation.

· Högspänningsställverk:XGN15-, HXGN17- eller KYN28A-skåp med lastbrytare eller vakuumbrytare, stödjande ringnätverk, terminaler eller dubbla strömförsörjningslägen.

· Lågspänningsdistribution:GGD-, GCS- eller MNS-ställverk med inkommande, utgående och reaktiva kompensationsfunktioner, stödjande panel- eller skåpmonterade strukturer.

Hur man väljer den idealiska transformatorstationen av amerikansk typ för utrymmesbegränsade urbana platser?

För traditionella transformatorstationer med gott om golvyta är konventionella installationer av byggnadstyp fortfarande möjliga. Stadsbostäder, överbelastade kommersiella distrikt och väginstallationer kräver dock utrymmesoptimerade lösningar. Transformatorstationer av amerikansk typ, med sin kompakta volym (en tredjedel till en femtedel av ekvivalenter av europeisk typ), är särskilt lämpade för dessa applikationer där markkostnaderna är oöverkomliga. Lugao erbjuder skräddarsydd fotavtrycksoptimering, vilket minskar de totala markytans krav genom att använda högdensitetsställverk och integrerade transformatordesigner. Det minskade fotavtrycket möjliggör installation på små allmännyttiga tomter, inom bostadsområden eller längs vägar utan att störa befintlig infrastruktur.
