Intelligent prefabricerad utomhusbox-typ transformatorstation

Vad är denna utrustning?

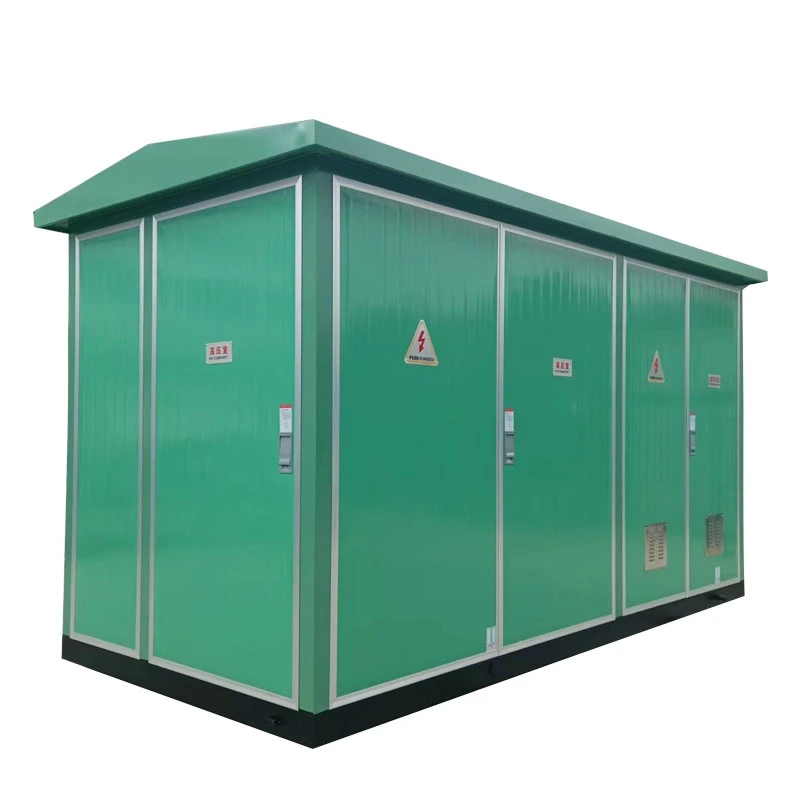

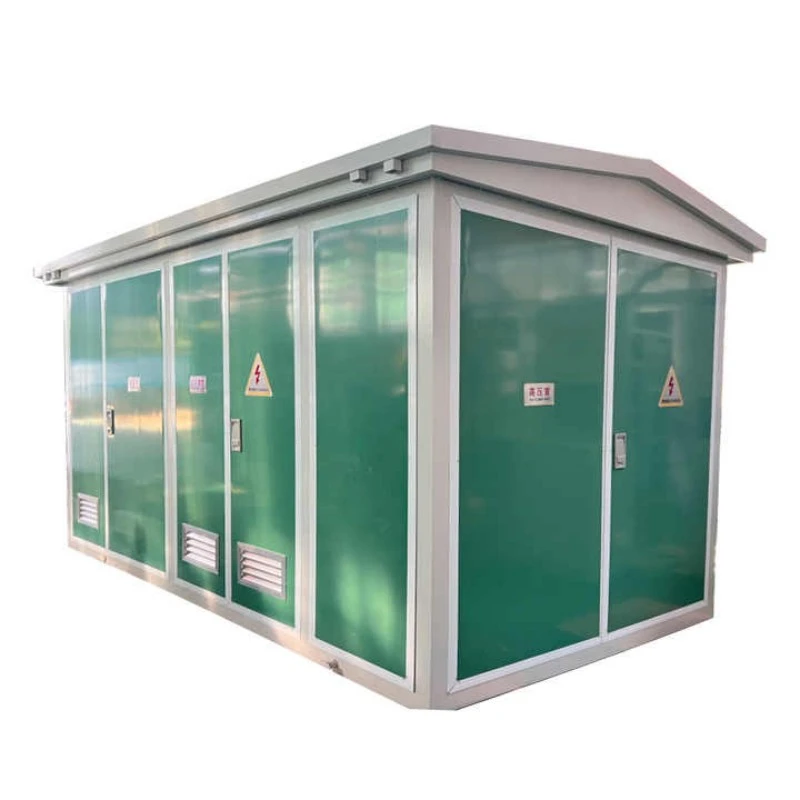

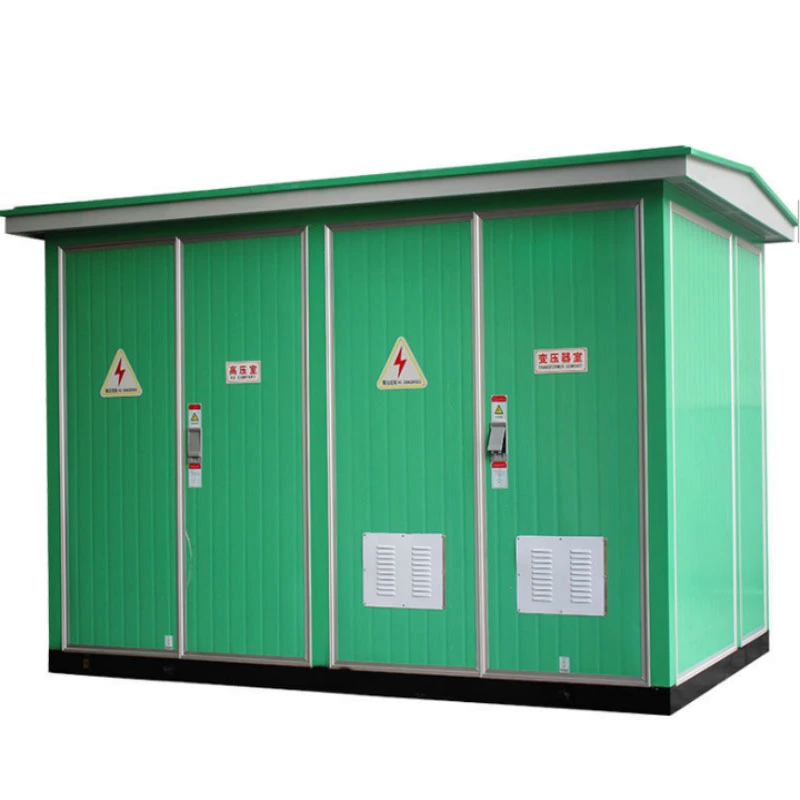

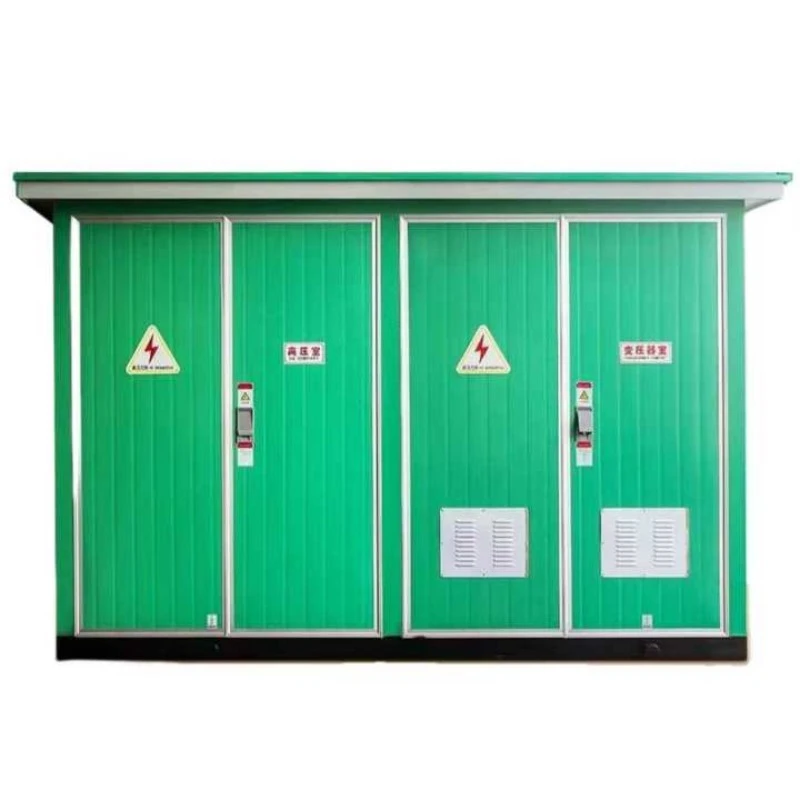

YB-24 Intelligent Prefabricated Outdoor Box-Type transformatorstation är en fabriksmonterad, kompakt kraftdistributionsenhet som integrerarhögspänningsställverk, en krafttransformator och lågspänningsdistributionsutrustning till ett enda väderbeständigt hölje. Den tillhör familjen prefabricerade transformatorstationer, även känd som "kompakta transformatorstationer" eller "paketerade transformatorstationer."

Modellkodsuppdelning:

YB — Prefabricerad understation av boxtyp

24 — Designseriekod som representerar intelligent styrning och modulär konfiguration

Vad gör det?

Kärnfunktionen för denna utrustning är att ta emot högspänningsenergi (vanligtvis 10kV eller 35kV), trappa ner den till lågspänning (400V/380V) genom en integrerad transformator och distribuera den på ett säkert sätt till slutanvändarlaster såsom bostadsområden, kommersiella torg, fabriker eller laddningsstationer för elbilar.

Till skillnad från traditionella civilbyggda transformatorstationer kräver YB-24 inte montering på plats av enskilda komponenter. Den är helt förkopplad, förtestad och levereras som en enhet. Den använder en oljefri torrtyp eller biologiskt nedbrytbar oljefylld transformator (tillval) och förlitar sig på naturlig eller forcerad luftkylning. Det intelligenta styrsystemet möjliggör fjärrdatainsamling, fellarm och automatisk växling, vilket gör den idealisk för smarta nätapplikationer.

Produktfördelar

YB-24 Intelligent Prefabricated Outdoor Box-Type transformatorstation erbjuder klara fördelar jämfört med traditionella transformatorstationer:

1. Platsbesparing och snabb installation

Upptar endast 40 % av fotavtrycket för en konventionell civil transformatorstation

Kan installeras på en enkel betongdyna inom 2-3 dagar

Inget behov av separata utrustningsrum eller ventilationsschakt

2. Hög intelligens

Standardutrustad med RTU (Remote Terminal Unit)

Stöder 4G/5G eller fiberkommunikation

Realtidsövervakning av spänning, ström, effektfaktor, temperatur och dörrstatus

Fjärrstyrning/stängning och parameterjustering

3. Säkerhet och miljöskydd

Oljefri design tillval (transformator av torr typ)

Bågbeständigt högspänningsfack

IP54 skyddsklassning förhindrar att damm och vatten tränger in

Kabelingång från botten, eliminerar utsatta spänningsförande delar

4. Kostnadseffektiv livscykel

30–40 % lägre initialinvestering än civila transformatorstationer

60 % minskning av anläggningskostnaderna

Lägre underhållskostnad på grund av byte av modulära komponenter

5. Anpassningsförmåga till tuffa miljöer

Drifttemperaturområde: -25°C till +55°C

Anti-korrosionsbeläggning för kust- eller industriområden

Internt värmesystem tillval för kalla regioner

Produktfunktion

Produktapplikation

YB-24 Intelligent Prefabricated Outdoor Box-Type Substation är lämplig för ett brett spektrum av scenarier där snabb driftsättning, litet fotavtryck och intelligent drift krävs.

Produktionsdetaljer

1. Kapslingstillverkning

CNC-stansning, bockning och svetsning för hög precision

Dubbelskiktspulverlackering (zinkrik primer + polyestertäckfärg) ≥80μm

Saltspraytest ≥500 timmar

Tak med 5° lutning för att förhindra vattensamling

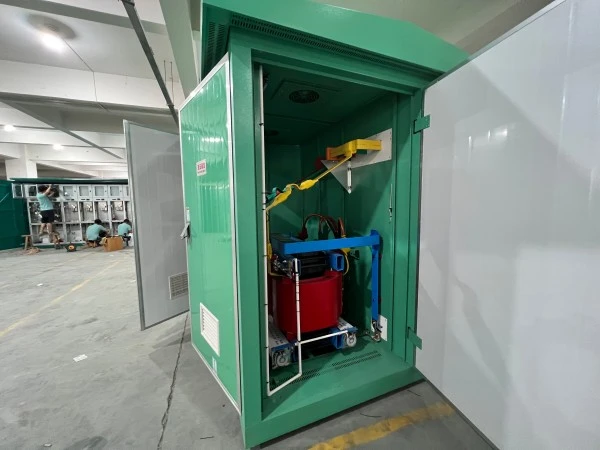

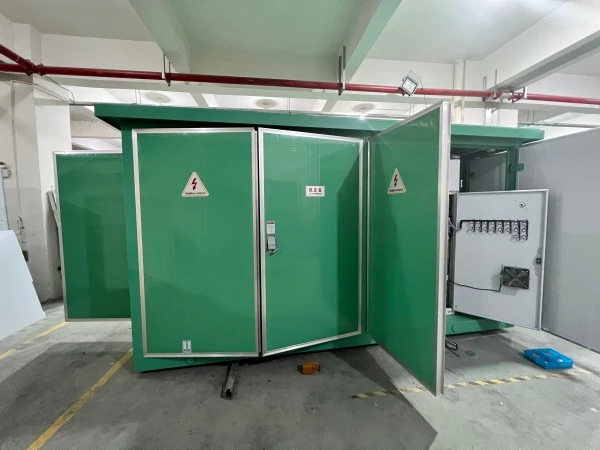

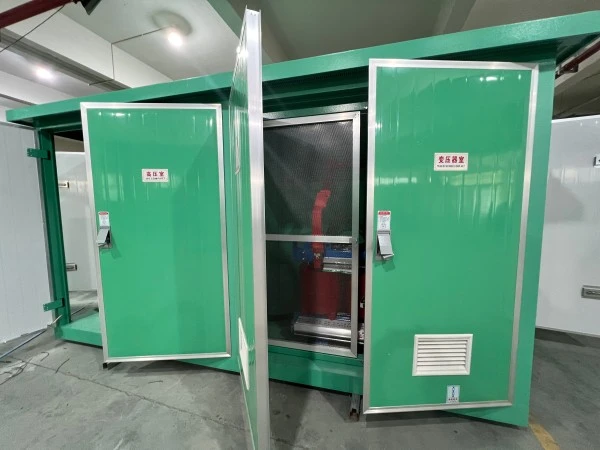

2. Intern layout

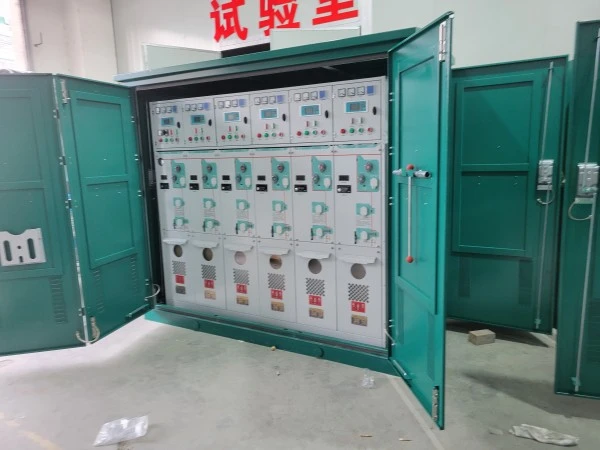

HV-fack: SF6-ringhuvudenhet eller lastbrytare, blixtavledare, högspänningssäkring

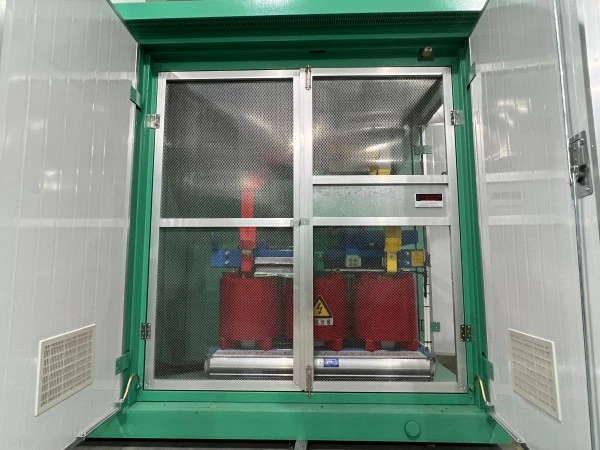

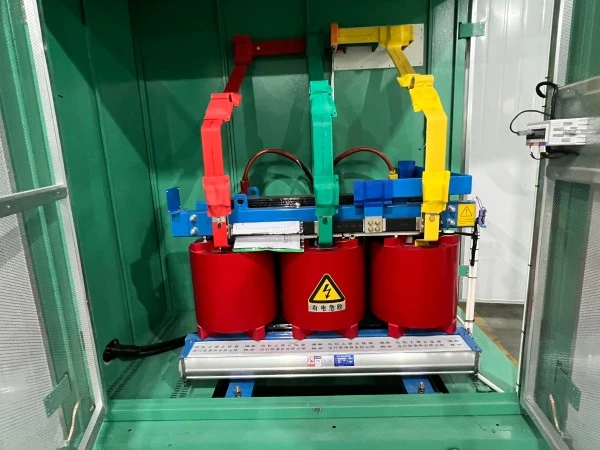

Transformatorfack: Transformator monterad på rullar, avtagbar frontpanel för enkelt underhåll

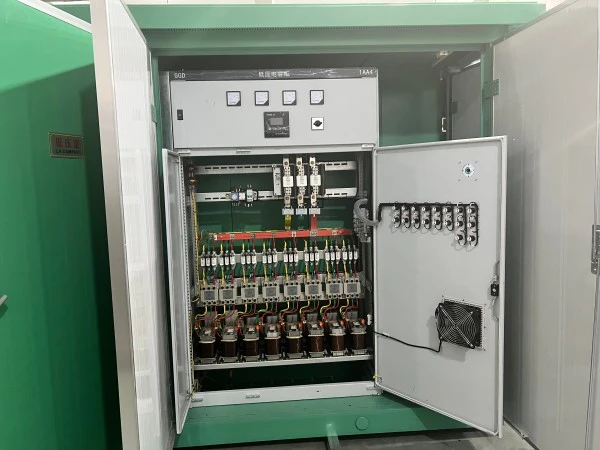

LV-fack: Huvudbrytare, grenbrytare, automatisk kondensatorbank, intelligent övervakningsterminal

Alla fack åtskilda av brandsäkra metallväggar (klass A)

3. Intelligent systemdetaljer

Temperaturövervakning: PT100-givare på transformatorlindningar och kapslingsinredning

Dörrstatus: Magnetisk kontaktbrytare med larm till moln

Energimätning: Klass 1 eller 0,5S dubbelriktad mätare

Fjärrkontroll: Stöder IEC 60870-5-101/104, DNP3.0

Lokal kontroll: Lösenordsskyddad HMI med händelseloggning

4. Kabelingång och jordning

Nedre kabelingång med gummigenomföringar (IP54-klassning bibehålls)

Dedikerad kopparjordningsskena (40×4mm) i alla fack

Jordresistans ≤4Ω

5. Kvalitetstestning före leverans

Strömfrekvensspänningshållfasthetstest (35kV för HV-sidan, 2,5kV för LV-sidan)

Transformatorvarvförhållande och test utan last

Intelligent systemkommunikationstest (30 min kontinuerlig ping)

Regntest (simulerad 10 mm/min i 1 timme)

Förpackning och kundservice

Förpackning

Hela enheten inlindad i stretchfilm + hörn av wellpapp

Träpallsbotten med gaffeltruckslitsar

Torkmedelspåsar inuti höljet för att förhindra fukt under transport

Alla yttre öppningar förseglade med vattentät tejp

Åtagande om kundservice

Garantiperiod: 12 månader från leveransdatum (kan förlängas till 24 eller 36 månader med betalt serviceavtal)

Vanliga frågor (FAQ)

F1: Är YB-24 Intelligent Prefabricated Outdoor Box-Type transformatorstation lämplig för kustområden med hög salthalt?

A: Ja. Standardkapslingen använder rostskyddspulverbeläggning med en tjocklek ≥80μm och klarar ett 500-timmars saltspraytest. För mycket korrosiva miljöer (t.ex. hamnar, kemiska anläggningar) erbjuder vi kapslingar av rostfritt stål 304/316 och ytterligare beläggning på invändiga samlingsskenor.

F2: Kan transformatorn bytas ut utan att byta ut hela transformatorstationen?

A: Ja. Transformatorfacket är utformat med avtagbara sidopaneler och rullskenor. Transformatorn kan dras ut framifrån eller från sidan, och en ersättningsenhet kan sättas in utan att störa HV- eller LV-avdelningarna. Denna modularitet är en nyckelfunktion i YB-24-designen.

F3: Stöder det intelligenta systemet anslutning till ett tredjeparts SCADA-system?

A: Ja. Standardstyrenheten stöder Modbus RTU över RS485 och Modbus TCP över Ethernet. Den kan också konfigureras för IEC 60870-5-101/104 eller DNP3.0-protokoll. Vi tillhandahåller en komplett registerkarta för systemintegration.

F4: Får YB-24 placeras nära bostadshus med avseende på bullergränser?

A: Ja. Med en transformator av torr typ är ljudnivån ≤55dB vid 1 meter, vilket uppfyller bostadsgränserna. För oljenedsänkta transformatorer lägger vi till vibrationsdämpande kuddar och en akustisk kapsling inuti transformatorfacket, vilket reducerar buller till ≤48dB.

F5: Vad är standardleveranstiden?

S: För standardkonfigurationer (800kVA eller lägre, IP54, stålkapsling, med ringhuvudenhet) är leveransen 15---20 arbetsdagar efter orderbekräftelse. Anpassade projekt (rostfritt stål, specialfärg, extra höjd för luftledningsingång) kräver 25---30 arbetsdagar.

F6: Vilka transformatortyper finns tillgängliga för YB-24?

S: YB-24 kan konfigureras medoljenedsänkta transformatorersåsom S13/S20 eller epoxihartsgjutna torrtypstransformatorer såsom SCB13/SCB14, beroende på projektkrav, installationsmiljö, brandsäkerhetskrav och lokala standarder.
