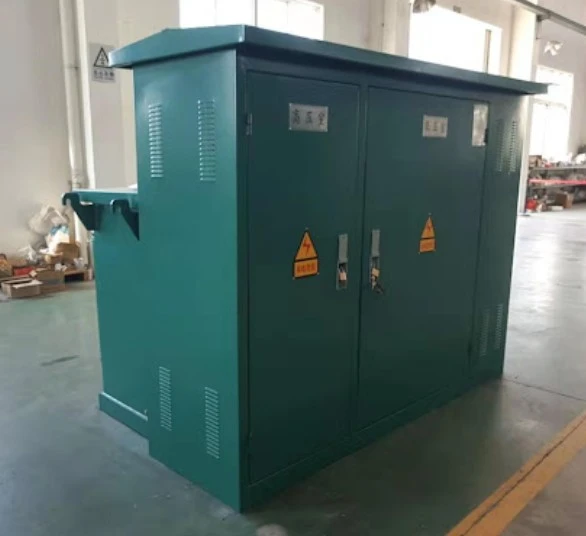

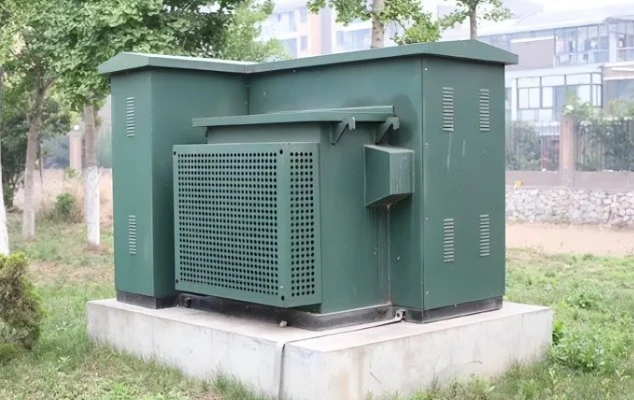

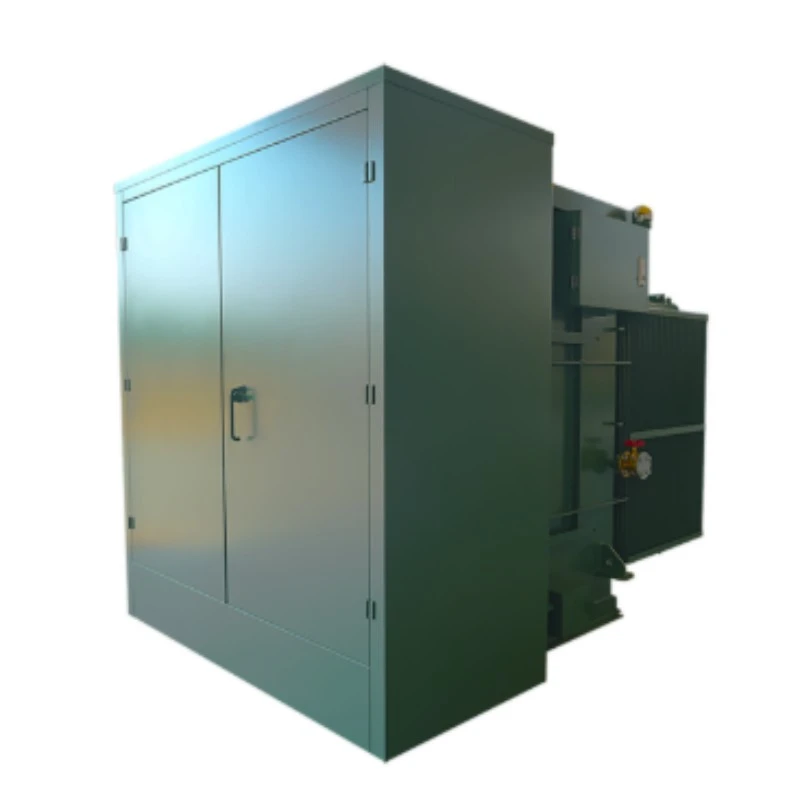

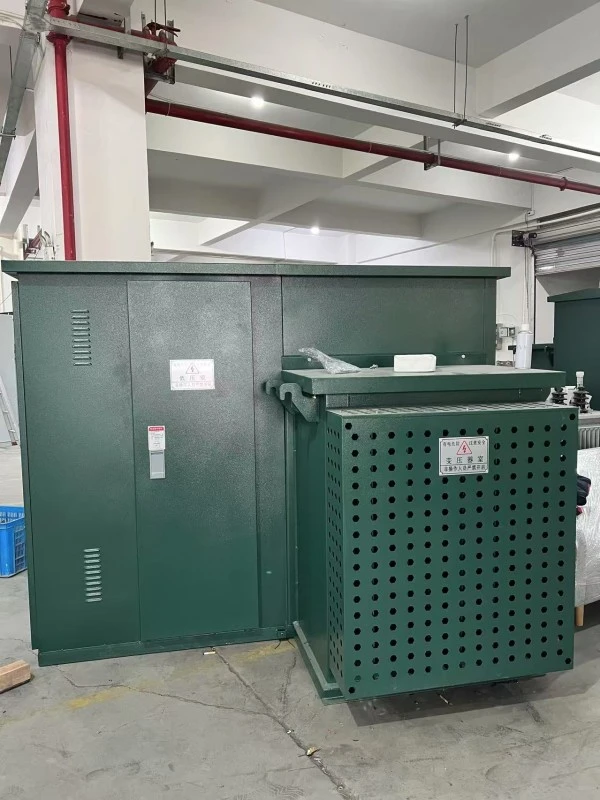

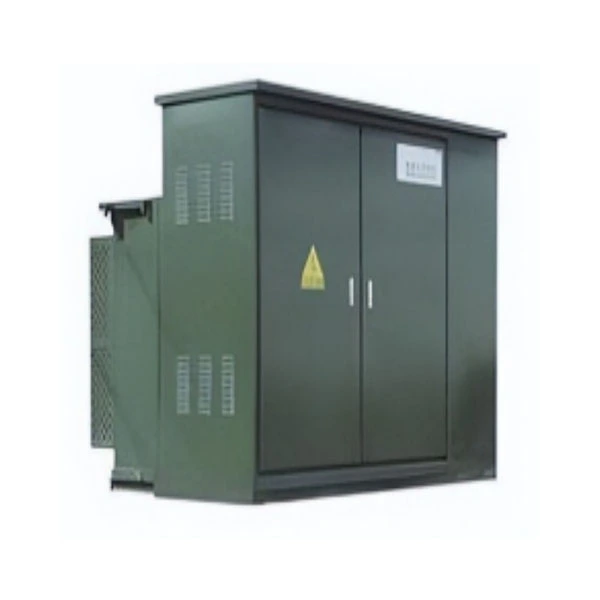

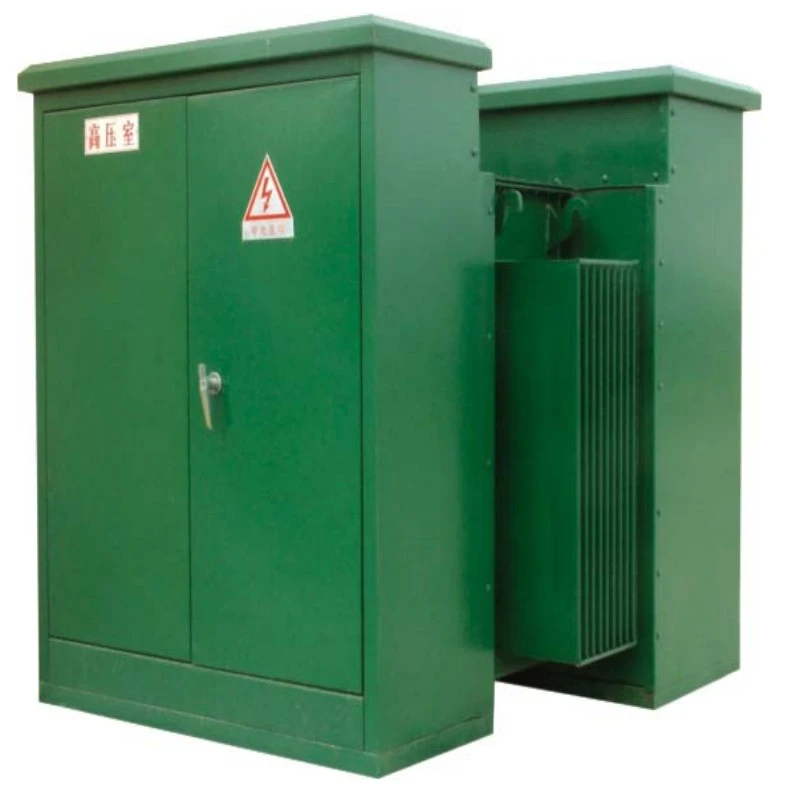

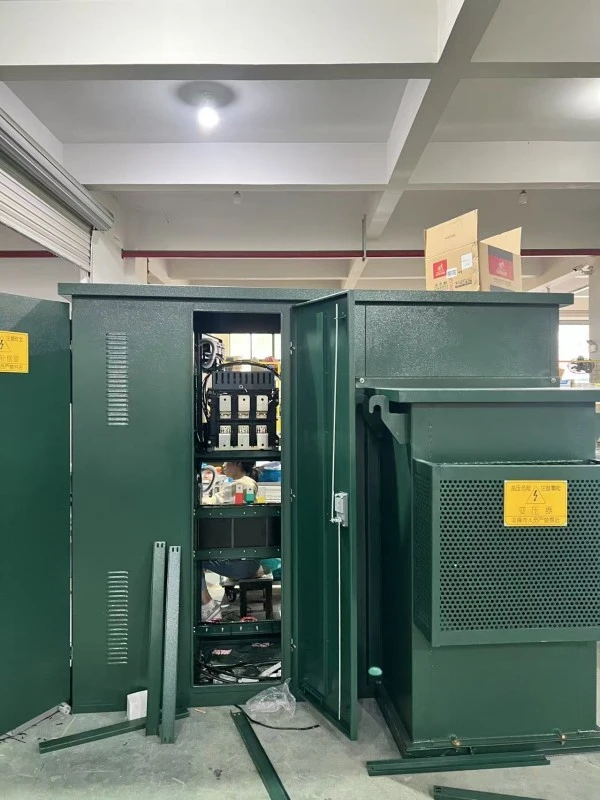

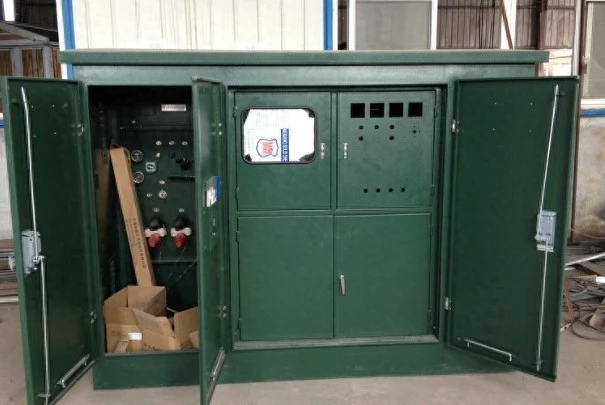

Transformator Oljeisolering Box-Type kompakt amerikansk typ understation

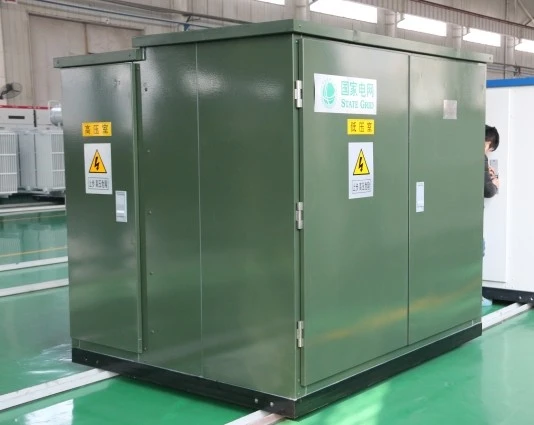

Transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation är en helt integrerad, prefabricerad kraftdistributionslösning. Per definition är det en kompakt, glidmonterad enhet som kombinerar enhögspänningsställverk, en oljenedsänkt krafttransformator och lågspänningsdistributionspaneler i ett enda, förseglat metallhölje.

Vad det är:

Till skillnad från traditionella transformatorstationer i europeisk stil som separerar komponenter, är dettaEnhet av amerikansk typanvänder transformatoroljan som både en elektrisk isolator och ett kylmedium. Transformatortanken är strukturellt integrerad med kapslingen, vilket skapar en enhetlig "box-typ" formfaktor.

Vad det gör:

Denna transformatorstation är designad för att omvandla högspännings primärelektricitet (vanligtvis 12kV till 36kV) till användbar lågspänningskraft (208V till 480V). Den utför tre viktiga funktioner:

1. Spänning steg ner: Minskar mellanspänningen till utnyttjande spänningar.

2. Skydd: Inrymmer säkringar och brytare för att skydda nedströmsnät från fel.

3. Distribution: Hanterar och distribuerar kraft till bostadsområden, kommersiella centra eller industrianläggningar.

Transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation utmärker sig i miljöer där utrymmet är oumbärligt men tillförlitligheten inte går att kompromissa med. Det eliminerar behovet av en separat inhägnad gård eller ett betongvalv, eftersom alla spänningsförande delar är helt slutna.

Produktparameter (specifikation)

Produktfunktion och applikation

F1: Vad skiljer transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation från en standard padmonterad transformator?

A1: Skillnaden ligger i integrationen. En vanlig padmonterad transformator är bara en transformator. Vår Box-Type Compact amerikansk transformatorstation inkluderar ett högspänningsfack med lastbrytare och säkringar, plus en lågspänningsbrytarpanel. Det är en "understation i en låda", medan en standardenhet helt enkelt är en transformator. Oljeisoleringen ger också överlägsen ljusbågsdämpande förmåga vid fel.

F2: Hur gynnar oljeisoleringen min verksamhet i extrema klimat?

A2: Transformatorolja har högre dielektrisk styrka än luft och betydligt bättre värmeledningsförmåga. I varma klimat (upp till 50°C) absorberar oljan värme från kärnan och lindningarna och avleder den genom de korrugerade tankväggarna. I kalla klimat bibehåller oljan en stabil viskositet, vilket förhindrar inre ljusbågar. Detta gör transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation idealisk för öknar, kustområden och snöiga bergspass.

F4: Kan jag anpassa lågspänningsutgångskonfigurationen?

A4: Ja. Vi erbjuder konfigurerbara lågspänningspaneler med 2 till 8 sätt, inklusive MCCB-utgångar (Moulded Case Circuit Breaker). Du kan också lägga till mätfack, blixtavledare och kondensatorer för automatisk effektfaktorkorrigering.

Applikationsscenarier

1. Bostadsområden: driver underjordiska matarnät för bostadskomplex.

2. Vind- och solparker: Ökar generatorspänningen eller sänker nätspänningen för hjälpkraft.

3. EV Laddningsstationer: Ger dedikerad 480V-3-fas ström för snabba DC-laddare.

4. Industriparker: Fungerar som en tillfällig eller permanent kompakt transformatorstation för byggkraft.

5. Stadsförnyelseprojekt: Ersätter gamla transformatorer av valvtyp där översvämning är en risk.

Produktionsdetaljer & konkurrensfördelar

Detaljerade komponenter:

● Tankkonstruktion: Vår tank använder 2,5 mm – 3,0 mm kallvalsat stål (konkurrenter använder ofta 1,5 mm). De korrugerade fenorna är robotsvetsade för 100 % förebyggande av oljeläckage.

● Kärna och lindningar: Vi använder högpermeabilitet kornorienterat kiselstål (M4-kvalitet). Kopparlindningarna (ej aluminium) är helt glödgade för att minska hysteresförlusten.

● Oljekvalitet: Vi fyller med spärrad transformatorolja (IEC 60296 standard) med en genomslagsspänning >60kV. Tillval: Naturlig ester (vegetabilisk olja) för biologiskt nedbrytbara krav.

● HV-brytare: Inkluderar en 4-läges lastbrytare (stängd/öppen/jordad/ansluten) med synliga avbrottsindikatorer.

● Färgsystem: 5-stegs förbehandling + zinkrik epoxiprimer + polyestertäckfärg. Saltspray testad i 500+ timmar.

Produktionsfördelar kontra konkurrenter:

Vanliga frågor

Q1: Transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation kom med lågt oljetryck. Är det läcker?

S: Nej. Vi skickar enheter med en liten kvävefilt för att förhindra oxidation. Tryckmätaren kan visa noll. Efter att ha fyllt på med färsk olja till nivåindikatorn (ca 5-10 cm ovanför kärnan), låt den stå i 6 timmar. Om nivån sjunker igen inom 24 timmar, kontakta oss för en tätningsinspektion.

F4: Tillhandahåller du reservdelar till transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation?

A: Ja. Vi har högspänningssäkringar (bay-o-net-stil), lågspänningsbrytare, oljenivåmätare, övertrycksventiler och packningssatser i 10+ år. Beställ valfri reservdel via vår webbportal för 48-timmars leverans.

F5: Hur testar jag oljekvaliteten efter 2 års drift?

S: Använd en oljedielektrisk hållfasthetstestare (ASTM D877). Ta ett prov från den nedre dräneringsventilen. Den dielektriska styrkan bör vara >30kV. Om den faller under 20kV, filtrera oljan eller byt ut den. Vi rekommenderar årlig analys av upplöst gas (DGA) för enheter över 1000kVA.

F6: Är transformatorns oljeisolering Box-Type Compact amerikansk transformatorstation kompatibel med smarta nätsystem?

A: Absolut. Valfria tillägg inkluderar: 4G/5G fjärrövervakningsenheter (oljetemperatur, tryck, belastningsström) och RS485/Modbus RTU-portar. Du kan integrera den direkt i ditt SCADA-system.

Service efter försäljning

Garantiperiod: 12 månader från idrifttagningsdatum eller 14 månader från leveransdatum (beroende på vilket som inträffar först).

Täckning: Alla tillverkningsfel inklusive kärnfel, kortslutningar i lindningarna, oljeläckor från svetsar ochställverkmekaniskt fel.
