Hur man väljer rätt understation av boxtyp för ditt projekt

A Substation av boxtypär en kompakt kraftdistributionslösning som integrerar högspänningsställverk, transformator, lågspänningsdistributionsutrustning och skyddsanordningar till en prefabricerad kapsling. Det används ofta i industriparker, kommersiella byggnader, bostadsområden, projekt för förnybar energi, gruvanläggningar och tillfälliga kraftförsörjningssystem.

Som tillverkare av kraftöverförings- och distributionsutrustning tillhandahåller Lugao transformatorer, ställverk, brytare, frånskiljare, blixtavledare, CT/PT/VT och skräddarsydda OEM/ODM-lösningar för kraftverk, industri- och infrastrukturprojekt. Baserat på projektkrav kan Lugao stödja kunder med teknisk konfiguration, produktval och skräddarsydda transformatorstationslösningar.

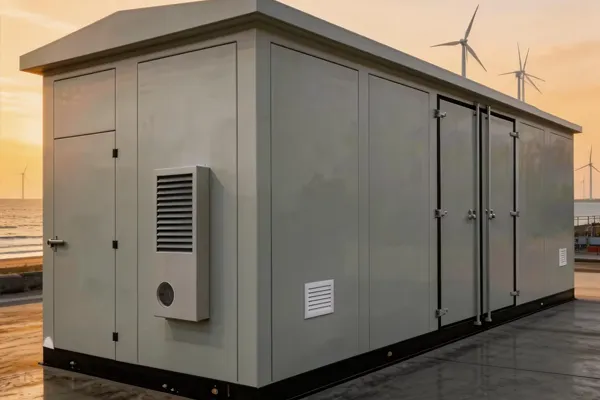

Vad är en understation av boxtyp?

En Box-Type transformatorstation är också känd som en prefabricerad transformatorstation eller kompakt transformatorstation. Den är designad för att ta emot medelspänningskraft, omvandla den till lågspänning och distribuera el säkert till slutanvändare.

Huvudkomponenter

• Högspänningsenhet:Används för inkommande effektkontroll, skydd och omkoppling.
• Transformatorenhet:Konverterar spänning för att möta projektdistributionskrav.
• Lågspänningsenhet:Fördelar ström till elektriska belastningar och slutkretsar.
• Inhägnad:Skyddar intern utrustning från väder, damm och yttre påverkan.
• Skyddsanordningar:Hjälp till att säkerställa säker drift under överbelastning, kortslutning eller feltillstånd.

Varför projektägare väljer understationer av boxtyp

• Kompakt struktur:Sparar installationsutrymme jämfört med traditionella transformatorstationer.
• Snabb installation:Fabriksmonterad design minskar byggtiden på plats.
• Flexibel applikation:Lämplig för industriella, kommersiella, kommunala och förnybara energiprojekt.
• Pålitligt skydd:Sluten struktur förbättrar utrustningens säkerhet och driftsstabilitet.
• Anpassad konfiguration:Kan utformas efter spänningsnivå, kapacitet, layout och platsförhållanden.

Nyckelfaktorer när du väljer en understation av boxtyp

1. Bekräfta spänningsnivån

Spänningsnivån bör matcha nätanslutningen och belastningskraven för projektet. Vanliga konfigurationer inkluderar mellanspänningsingång och lågspänningsutgång för distributionsnät.

• Kontrollera den inkommande nätspänningen.
• Bekräfta den erforderliga utspänningen för slutanvändningsutrustning.
• Säkerställ överensstämmelse med lokala elektriska standarder och projektspecifikationer.

2. Beräkna transformatorkapacitet

Transformatorkapacitet är en av de viktigaste urvalsfaktorerna. Underdimensionerad kapacitet kan orsaka överbelastning, medan överdimensionerad kapacitet kan öka investeringar och energiförluster.

• Beräkna total ansluten last.
• Överväg belastningsökning för framtida expansion.
• Utvärdera toppefterfrågan och krav på kontinuerlig drift.
• Välj transformatortyp baserat på effektivitet, miljö och underhållsbehov.

3. Utvärdera installationsmiljön

Platsförhållandena påverkar direkt kapslingens utformning, isoleringsnivå, ventilation och skyddsgrad.

• Utomhusinstallation:Kräver väderbeständig, korrosionsskyddande och ventilationsdesign.
• Högtemperaturområden:Behöver ordentlig värmeavledning och transformatorkylning.
• Dammiga eller fuktiga miljöer:Kräver högre kapslingsskydd och tätningsprestanda.
• Platser på hög höjd:Kan kräva speciell isoleringsdesign och teknisk justering.

4. Välj rätt layout

Den interna layouten ska stödja säker drift, enkelt underhåll och effektiv kabelanslutning.

• Layout i europeisk stil:Används vanligtvis för kompakta och integrerade distributionssystem.
• Layout i amerikansk stil:Används ofta där transformator- och kopplingsfunktioner är tätt integrerade.
• Anpassad layout:Lämplig för projekt med speciella krav på utrymme, kabelriktning eller drift.

5. Granska skydds- och säkerhetskrav

Säkerhetsdesign bör omfatta elektriskt skydd, mekaniskt skydd och operatörssäkerhet.

• Överbelastnings- och kortslutningsskydd
• Utformning av jordsystem
• Förregling och driftsäkerhetsåtgärder
• Alternativ för ljusbågsskydd och felisolering
• Tydliga varningsskyltar och åtkomst till underhåll

Tabell för val av understation av boxtyp

Urvalsfaktor	Vad ska kontrolleras	Varför det spelar roll	Rekommenderad åtgärd
Spänningsnivå	Inkommande spänning och utspänning	Säkerställer kompatibilitet med nätet och elektriska belastningar	Bekräfta projektritningar och lokala nätkrav innan valet
Transformatorkapacitet	Total belastning, toppbehov och framtida expansion	Förhindrar överbelastning och undviker onödiga investeringar	Välj kapacitet baserat på faktisk lastberäkning och reservmarginal
Installationsmiljö	Utomhus/inomhusplats, temperatur, luftfuktighet, damm och höjd	Påverkar kapslingsskydd, isolering och kylprestanda	Välj lämplig skyddsklass, ventilation och rostskyddsdesign
Ställverkskonfiguration	Inkommande skåp, utgående skåp, mät- och skyddsenheter	Bestämmer effektkontroll, skydd och driftflexibilitet	Konfigurera enligt distributionsschema och underhållskrav
Säkerhetsskydd	Jordning, förregling, felskydd och varningssystem	Förbättrar förarens säkerhet och systemtillförlitlighet	Följ tillämpliga elektriska standarder och projektsäkerhetsspecifikationer
Anpassningsbehov	Mått, färg, layout, kabelingång och OEM/ODM-krav	Hjälper utrustningen att passa projektplats och varumärkeskrav	Arbeta med en erfaren tillverkare som Lugao för skräddarsydd design

Vanliga applikationsscenarier

Industriprojekt

• Fabriker och produktionslinjer
• Gruv- och tungindustrianläggningar
• Industriparker och tillverkningsbaser

Kommersiella och offentliga anläggningar

• Köpcentrum och kontorsbyggnader
• Sjukhus, skolor och kommunala anläggningar
• Bostadssamhällen och stadsdistributionsnätverk

Projekt för förnybar energi

• Solkraftverk
• Insamlingssystem för vindkraft
• Energilagring och distribuerad produktionsprojekt

Varför välja Lugaoför Box-Type transformatorstationslösningar?

Att välja rätt leverantör är lika viktigt som att välja rätt utrustning. Lugao stöder global makt projekt med tillverkningserfarenhet, bred produkttäckning och ingenjörsinriktad service.

Lugao fördelar

• Erfarenhet av tillverkning av kraftöverföring och distributionsutrustning
• Produktsortiment som omfattar transformatorer, ställverk och tillhörande skyddsutrustning
• Skräddarsydda OEM/ODM-lösningar för olika projektspecifikationer
• Stöd för allmännyttiga, industri-, infrastruktur- och förnybara energitillämpningar
• Teknisk assistans för konfiguration, layout och val av utrustning

Slutsats

RättSubstation av boxtypbör väljas enligt spänningsnivå, transformatorkapacitet, installationsmiljö, skyddskrav och framtida utbyggnadsbehov. Genom att arbeta med en erfaren tillverkare som Lugao, kan projektägare förbättra installationseffektivitet, systemsäkerhet och långsiktighet kraftfördelningens tillförlitlighet.
