Hur eliminerar en transformator av torr typ risken för oljeläckage?

I källaren på ett sjukhus i Singapore ligger ett transformatorrum i anslutning till det elektriska huvudställverket. Rummet är rent, torrt och fritt från all lukt. Det finns inga inneslutningsbarmar, inga olje-vattenavskiljare och inga brandsläckningssystem utöver de vanliga rökdetektorerna. Detta är inte en regulatorisk förbiseende; det är ett medvetet designval som gjorts möjligt genom användningen av en torrtypstransformator. I en konventionell oljefylld transformator skulle samma rum kräva ett buntgolv för att innehålla läckor, en brandklassad kapsling för att minska risken för en oljebrand och ett ventilationssystem för att hantera värme och rök. Transformatorn av torr typ eliminerar alla dessa krav genom att eliminera själva oljan. Detta är inte bara en bekvämlighet; det är en grundläggande förändring i hur elektrisk säkerhet är konstruerad.

Frågan om hur enTransformator av torr typeliminerar riskerna för oljeläckage är i huvudsak en fråga om vad som ersätter oljan. I en oljefylld transformator har oljan två viktiga funktioner: den isolerar lindningarna och den kyler dem. Om oljan läcker, äventyras båda funktionerna, vilket leder till överhettning, isoleringsfel och potentiellt katastrofala fel. En transformator av torr typ uppnår samma isolerings- och kylfunktioner genom fasta material och luft. Lindningarna är inkapslade i ett solidt isoleringssystem, typiskt gjutet epoxiharts eller vakuumtryckimpregnerade (VPI) material. Kylning uppnås genom naturlig luftcirkulation eller forcerad luftkylning. Eftersom det inte finns någon vätska att läcka minskar inte risken för ett oljeläckage bara; det elimineras helt. Den här artikeln kommer att utforska ingenjörskonsten, materialen och designegenskaperna som gör Dry Type Transformer till ett överlägset val för applikationer där oljeläckagerisker är oacceptabla.

Innehållsförteckning

• 1. Anatomin hos en oljeläcka: Var misslyckas oljefyllda transformatorer?
• 2. Gjuthartsisolering: Den solida barriären som ersätter olja
• 3. VPI-teknik: När lindningen blir isoleringen
• 4. Kylning utan vätska: hur luft fungerar med olja
• 5. Säkerhets- och miljöfallet för transformatorer av torr typ
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Anatomin hos en oljeläcka: Var misslyckas oljefyllda transformatorer?

För att förstå varför en torrtypstransformator är överlägsen är det användbart att förstå de specifika felpunkterna som leder till oljeläckor i konventionella transformatorer. En oljefylld transformator är en komplex sammansättning av en ståltank, en kärna, lindningar, isolering, bussningar, packningar och ventiler. Var och en av dessa komponenter representerar en potentiell läckageväg. Under transformatorns livslängd utsätts oljan för termisk cykling, vilket gör att tanken och komponenterna expanderar och drar ihop sig. Denna cykliska rörelse kan få packningar att komprimeras och slappna av och så småningom förlora sin tätningskraft. Oljan i sig kan brytas ned och bilda syror och slam som angriper packningarna och tanken. Svetssömmar kan utveckla utmattningssprickor. Ventiler och bussningar kan lossna. Och själva tanken kan korrodera, särskilt i fuktiga eller korrosiva miljöer. Tabellen nedan sammanfattar de vanligaste oljeläckagepunkterna i en oljefylld transformator.

Konsekvenserna av ett oljeläckage är inte begränsade till förlusten av isolerings- och kylvätska. En oljeläcka skapar halkrisk på golvet, förorenar marken och grundvattnet om det når miljön och ökar risken för brand om oljan kommer i kontakt med en antändningskälla. I inomhusinstallationer kan ansamling av oljeånga skapa en hälsorisk för personalen. Kostnaden för att sanera ett oljeutsläpp, kassera förorenad jord och reparera transformatorn kan vara betydande. I vissa jurisdiktioner kan de lagstadgade böterna för en oljeläcka vara allvarliga. Det är därför många anläggningschefer och ingenjörer vänder sig till Dry Type Transformer, som helt eliminerar dessa risker.

PåLugao Power Co., Ltd., vi har tillverkat transformatorer i över två decennier, och vi har själv sett kostnaderna och riskerna med oljeläckor. Vår fabrik tillverkar både oljefyllda transformatorer och transformatorer av torr typ, och vi är engagerade i att hjälpa våra kunder att välja rätt teknik för deras specifika tillämpning. För inomhusinstallationer, känsliga miljöer och platser där brandsäkerhet är av största vikt, är Dry Type Transformator ofta det överlägsna valet.

2. Gjuthartsisolering: Den solida barriären som ersätter olja

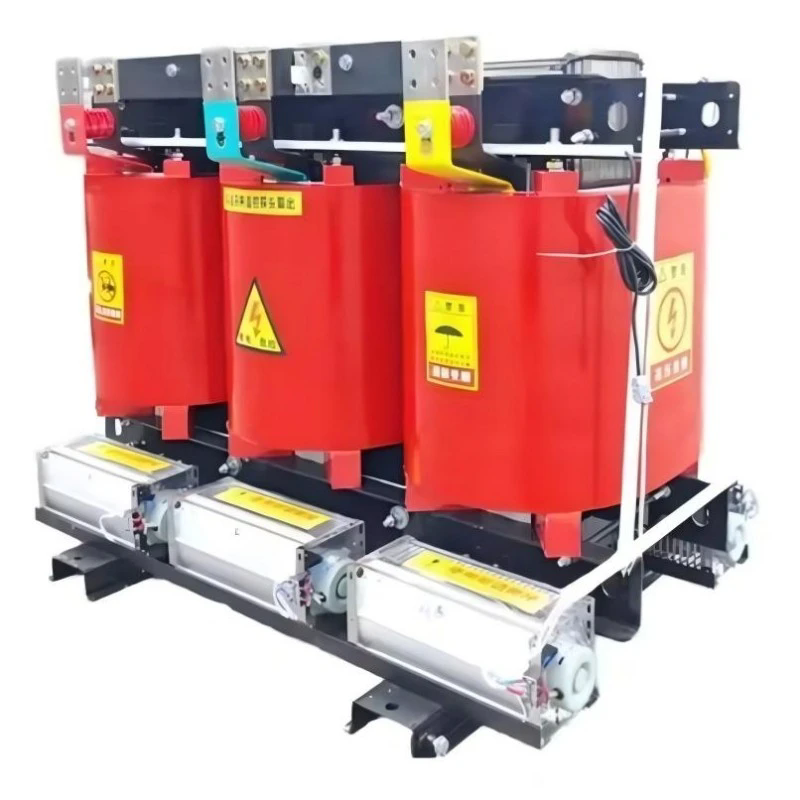

Den vanligaste typen av torrtypstransformator använder gjuthartsisolering. I denna design är högspännings- och lågspänningslindningarna inkapslade i en solid, gjuten epoxiharts. Hartset blandas med ett fyllmedel, såsom kiselmjöl, och hälls i en form runt lindningen. Hartset härdas sedan och bildar ett hårt, fast skal som helt omsluter lindningen. Detta skal ger både den elektriska isoleringen och det mekaniska skyddet för lindningen. Eftersom isoleringen är solid finns det ingen vätska att läcka. Det gjutna hartsisoleringssystemet är också mycket motståndskraftigt mot fukt, damm och frätande kemikalier, vilket gör det lämpligt för tuffa miljöer.

Det gjutna hartsisoleringssystemet är inte bara en ersättning för olja; det är ett överlägset isoleringssystem i många avseenden. Epoxihartset har en hög dielektrisk hållfasthet, vilket innebär att det tål höga spänningar utan att gå sönder. Den har också en hög värmeledningsförmåga, vilket gör att värme kan ledas bort från lindningen mer effektivt än olja i vissa fall. Hartset är också självsläckande, vilket innebär att det inte håller i brand. Detta är en kritisk säkerhetsfördel jämfört med olja, som är brandfarlig. Tabellen nedan jämför nyckelegenskaperna hos gjuthartsisolering med oljeisolering.

På vår fabrik använder vi en vakuumgjutningsprocess för att säkerställa att epoxihartset helt fyller formen och kapslar in lindningen utan några hålrum eller luftfickor. Tomrum kan orsaka partiella urladdningar, vilket kan leda till isoleringsfel över tid. Vår vakuumgjutningsprocess säkerställer att hartset är tätt och homogent, vilket ger den högsta nivån av isoleringsintegritet. Vi använder också en kontrollerad härdningsprocess för att säkerställa att hartset uppnår sina fulla mekaniska och elektriska egenskaper. Resultatet är en Dry Type Transformator som är helt fri från olja och de risker som är förknippade med oljeläckor.

3. VPI-teknik: När lindningen blir isoleringen

Medan gjutharts är den vanligaste typen av torrtypstransformator, finns det en annan teknik som används för större transformatorer: Vacuum Pressure Impregnation (VPI). I en VPI-transformator är lindningen inte inkapslad i ett massivt block av harts. Istället impregneras lindningen med en hartslack under vakuum och tryck. Lacken penetrerar isoleringspapperet och utrymmena mellan ledarna och fyller dem med harts. Efter impregneringsprocessen härdas lindningen och hartset härdar, vilket binder hela lindningen till en solid, sammanhängande struktur. Denna struktur täcks sedan med ett skyddande lager, såsom en silikonbeläggning, för att ge ytterligare skydd mot fukt och föroreningar.

VPI-processen skapar en lindning som är extremt robust. Hartset binder samman ledarna och förhindrar rörelser och vibrationer som kan orsaka nötning av isoleringen. Hartset tätar även lindningen mot fukt och föroreningar. Precis som gjutharts är VPI-transformatorer helt oljefria, vilket eliminerar risken för oljeläckor. VPI-transformatorer används ofta för större effekt där det solida blocket i en gjuthartstransformator skulle vara för tungt eller för dyrt. Tabellen nedan jämför nyckelegenskaperna hos gjutharts och VPI-transformatorer.

På Lugao tillverkar vi både gjutharts och VPI Dry Type Transformers. Vår fabrik är utrustad med toppmodern utrustning för vakuumgjutning och VPI, och våra ingenjörer har lång erfarenhet av att välja rätt teknik för varje applikation. Oavsett om kravet är en kompakt lättviktstransformator för en inomhusfördelningstavla eller en stor högspänningstransformator för en industrianläggning, kan vi erbjuda en torrtypstransformatorlösning som eliminerar risken för oljeläckage.

4. Kylning utan vätska: hur luft fungerar med olja

En av funktionerna för olja i en transformator är att kyla lindningarna. Olja leder värme bort från lindningarna och överför den till tankytan, där den avleds till den omgivande luften. I en torrtypstransformator utförs kylfunktionen med luft. Lindningarna är utformade med luftkanaler och kylkanaler som tillåter luft att cirkulera och transportera bort värme. I små transformatorer är naturlig konvektion tillräcklig för att ge den nödvändiga kylningen. I större transformatorer används fläktar för att tvinga luft genom kylkanalerna, vilket ökar kylkapaciteten. Tabellen nedan jämför kylningsmetoderna som används i oljefyllda och torra transformatorer.

På vår fabrik designar vi våra torrtypstransformatorer med optimerade luftkylningssystem. Lindningarna är konstruerade med precisionslindade ledare och isoleringsmaterial som skapar enhetliga kylkanaler. I större enheter använder vi högeffektiva fläktar för att säkerställa att lindningarna kyls effektivt under alla belastningsförhållanden. Vi använder även temperatursensorer och styrsystem för att övervaka lindningstemperaturen och för att styra fläktarna. Detta säkerställer att transformatorn arbetar vid optimal temperatur, vilket maximerar dess effektivitet och livslängd. Frånvaron av olja i kylsystemet eliminerar risken för läckor och behovet av oljeinneslutning och kassering, vilket gör Dry Type Transformer till en mer miljövänlig och mindre underhållslösning.

5. Säkerhets- och miljöfallet för transformatorer av torr typ

Elimineringen av oljeläckor är inte den enda fördelen med en transformator av torr typ. Frånvaron av olja eliminerar också risken för brand, behovet av oljeinneslutning och de miljöfaror som är förknippade med oljeutsläpp. Dessa säkerhets- och miljöfördelar blir allt viktigare för anläggningschefer, försäkringsgivare och tillsynsmyndigheter. I många jurisdiktioner är användningen av torrtypstransformatorer obligatorisk för inomhusinstallationer och för platser där allmänheten kan vara närvarande, såsom sjukhus, skolor och köpcentrum. Tabellen nedan sammanfattar säkerhets- och miljöfördelarna med torrtypstransformatorer jämfört med oljefyllda transformatorer.

På Lugao har vi åtagit oss att förse våra kunder med säkra, pålitliga och miljövänliga transformatorlösningar. Våra transformatorer av torr typ är designade för att uppfylla de strängaste säkerhets- och miljöstandarderna. Vi använder endast självslocknande material av hög kvalitet i våra gjutharts och VPI-transformatorer. Vår fabrik är certifierad enligt ISO 9001 och ISO 14001, och våra produkter är testade enligt IEC 60076 och andra internationella standarder. Oavsett om du bygger en ny anläggning eller uppgraderar en befintlig, kan vi hjälpa dig att välja rätt torrtypstransformator för din applikation.

6. Vanliga frågor (FAQ)

Fråga 1: Är transformatorer av torr typ helt oljefria?

Svar: Ja, transformatorer av torr typ är helt oljefria. De använder fasta isoleringsmaterial, såsom gjutet epoxiharts eller hartsimpregnerat papper, och luft för kylning. Det finns ingen flytande dielektrikum eller kylvätska i transformatorn. Detta är den avgörande egenskapen hos en transformator av torr typ och anledningen till att den eliminerar riskerna för oljeläckage.

Fråga 2: Vilka är de huvudsakliga tillämpningarna för transformatorer av torr typ?

Svar: Transformatorer av torr typ används vanligtvis i applikationer där brandsäkerhet och miljöskydd är avgörande. Vanliga applikationer inkluderar inomhusinstallationer på sjukhus, skolor, köpcentra och kontorsbyggnader. De används också i underjordiska gruvor, tunnlar och offshoreplattformar, där risken för oljeläckage eller brand är oacceptabel. De är också att föredra för förnybara energitillämpningar, såsom vind- och solkraftsparker.

Fråga 3: Hur står transformatorer av torr typ jämfört med oljefyllda transformatorer när det gäller effektivitet?

Svar: Transformatorer av torr typ är i allmänhet något mindre effektiva än oljefyllda transformatorer med samma effekt. Detta beror på att luft är ett mindre effektivt kylmedium än olja. Skillnaden är dock liten och moderna transformatorer av torr typ med optimerade kylsystem kan uppnå verkningsgrader som ligger mycket nära oljefyllda transformatorer. För många applikationer uppväger säkerhets- och miljöfördelarna med transformatorer av torr typ den lilla effektivitetsskillnaden.

Fråga 4: Vilket underhåll kräver transformatorer av torr typ?

Svar: Transformatorer av torr typ kräver mindre underhåll än oljefyllda transformatorer. Det finns ingen olja att testa, filtrera eller byta ut. De huvudsakliga underhållsuppgifterna är att rengöra luftkanalerna och kylfläktarna för att säkerställa korrekt luftflöde och att regelbundet kontrollera lindningarna med avseende på dammansamling. I vissa miljöer kan det vara nödvändigt att rengöra lindningarna med en dammsugare eller torr trasa. Underhållsintervallet är vanligtvis årligen eller tvååriga, beroende på miljön.

Fråga 5: Är transformatorer av torr typ dyrare än oljefyllda transformatorer?

Svar: Transformatorer av torr typ har i allmänhet en högre initial inköpskostnad än oljefyllda transformatorer med samma effekt. Den totala ägandekostnaden kan dock bli lägre när kostnaderna för oljeinneslutning, brandsläckning, underhåll och miljöefterlevnad beaktas. För inomhusinstallationer kan besparingarna på byggkostnaderna (inget behov av buntade golv eller brandklassade rum) kompensera för det högre inköpspriset. Vår fabrik kan ge en detaljerad kostnadsjämförelse för din specifika applikation.

7. Slutsats

Transformatorn av torr typ eliminerar riskerna för oljeläckage genom att eliminera själva oljan. Genom användningen av solida isoleringssystem, såsom gjutet epoxiharts eller VPI-impregnering, och luftkylning, ger den torra transformatorn en nivå av säkerhet och miljöskydd som inte är möjlig med konventionella oljefyllda transformatorer. Fördelarna är tydliga: inga oljeläckor, ingen brandrisk, inga krav på inneslutning och minimalt underhåll. För applikationer där säkerhet, tillförlitlighet och miljöansvar är av största vikt, är Dry Type Transformer det överlägsna valet.

På Lugao Power Co., Ltd. har vi designat och tillverkat transformatorer av torr typ i över ett decennium. Vår fabrik använder avancerad vakuumgjutning och VPI-teknik för att producera transformatorer som uppfyller de högsta standarderna för kvalitet och prestanda. Vi erbjuder ett komplett sortiment av transformatorer av torr typ, från små distributionsenheter till stora krafttransformatorer. Vårt tekniska team finns tillgängligt för att hjälpa dig att välja rätt transformator för din applikation. Oavsett om du är orolig för oljeläckagerisker, brandsäkerhet eller miljöefterlevnad kan vi erbjuda en lösning som uppfyller dina behov.

Kontakta Lugao Power Co.,Ltd. i dagför att lära dig mer om våra torrtypstransformatorprodukter och hur de kan eliminera risker för oljeläckage i din anläggning.
