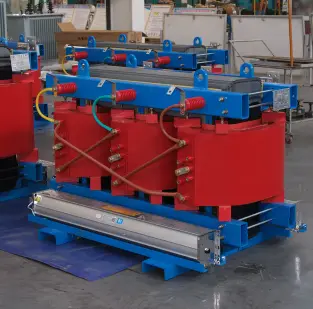

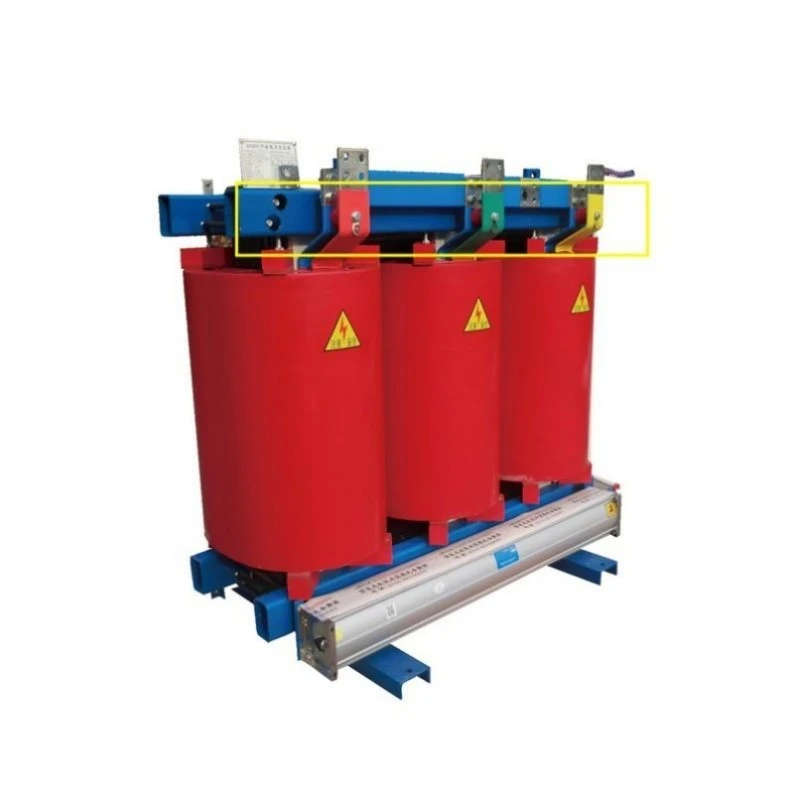

Luftkylning Epoxiharts Torrtyp Transformator

vad är det?

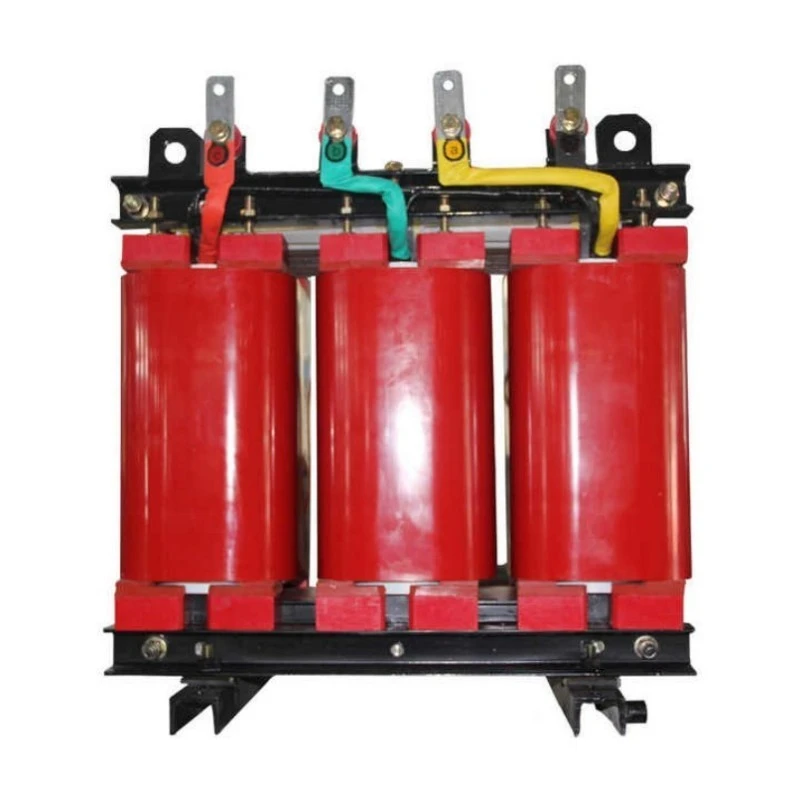

Den luftkylande epoxihartstransformatorn är en helt oljefri kraftomvandlingsanordning där alla hög- och lågspänningslindningar är helt inkapslade i gjutet epoxiharts under vakuumtryck. Till skillnad från konventionella transformatorer som är beroende av mineralolja eller syntetiska vätskor för isolering och kylning, använder denna enhet endast luft som kylmedium - antingen naturlig konvektion (AN) eller valfri forcerad luft (AF). Epoxihartset tjänar tre gånger: primär elektrisk isolering, mekaniskt skydd mot fukt och föroreningar och en styv struktur som motstår kortslutningskrafter.

Vad gör det?

Spänningstransformation: Sänker mellanspänningen (6kV, 10kV, 20kV, 35kV) till användningsspänningarna (208V, 400V, 480V, 690V) för industri-, kommersiella och bostadsbelastningar. Alternativt höjer spänningen för sammankoppling av förnybar energi.

Brandsäker kraftdistribution: Levererar el inuti byggnader, underjordiska parkeringsgarage, sjukhus och datacenter där oljefyllda transformatorer är förbjudna enligt brandregler. Den självslocknande epoxin (UL 94 V-0 klassad) sprider inte lågor.

Ren kraft för känsliga belastningar: Ger isolering mellan primära och sekundära kretsar, filtrerar övertoner, undertrycker överspänningar och eliminerar jordslingor som stör medicinsk bildutrustning, CNC-maskiner och laboratorieinstrument.

Drift utomhus och tuff miljö: Med valfria IP54- eller IP65-kapslingar, tål transformatorn regn, snö, dammstormar, saltstänk och extrema temperaturer från -30°C till +55°C utan prestandaförsämring.

I huvudsak är den luftkylande epoxiharts-transformatorn det föredragna valet närhelst säkerhet, miljöefterlevnad och långsiktig tillförlitlighet inte är förhandlingsbara.

Produktparameter (specifikation)

Produktfunktion och applikation (Q&A-format)

F1: Vad gör epoxihartsisolering överlägsen design med öppna sår?

A: Tre viktiga fördelar. För det första, fuktimmunitet - epoxi är icke-hygroskopisk. Transformatorn för luftkylning av epoxiharts av torr typ startar om omedelbart efter veckors avstängning med 100 % luftfuktighet, medan enheter med öppet sår kräver förvärmning. För det andra, föroreningsskydd - ledande damm kan inte penetrera fasta epoxiytor, vilket eliminerar spårning och överslagsrisker. För det tredje, mekanisk styrka — inkapslade lindningar tål kortslutningskrafter upp till 25× märkström utan deformation.

Användning: Datacenter — Ingen risk för dammackumulering, tyst drift under 55dB och självslocknande epoxi uppfyller NFPA 75-kraven för IT-utrustningsrum.

F2: Hur fungerar den utomhus utan olja?

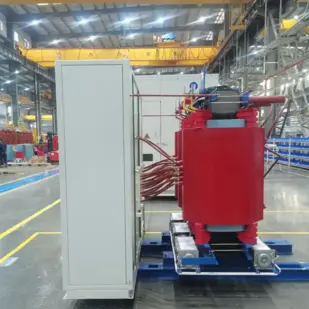

S: Med IP54/IP65-kapslingar (rostfritt stål, sluttande regntak, labyrintfläktar) motstår transformatorn regn, damm och saltstänk. Epoxilindningar motstår korrosion bättre än oljefyllda radiatorer. För kustområden finns 316 kapslingar i rostfritt stål.

Användning: Solparker och vindparker — Avlägsna, obemannade platser drar nytta av noll oljeprovtagning, noll läckageinspektioner och inga brandsläckningssystem. Enheterna fungerar obevakade i flera år vid extrema temperaturer från -30°C till +55°C.

F3: Kan den hantera motorstartstötar och överbelastningar?

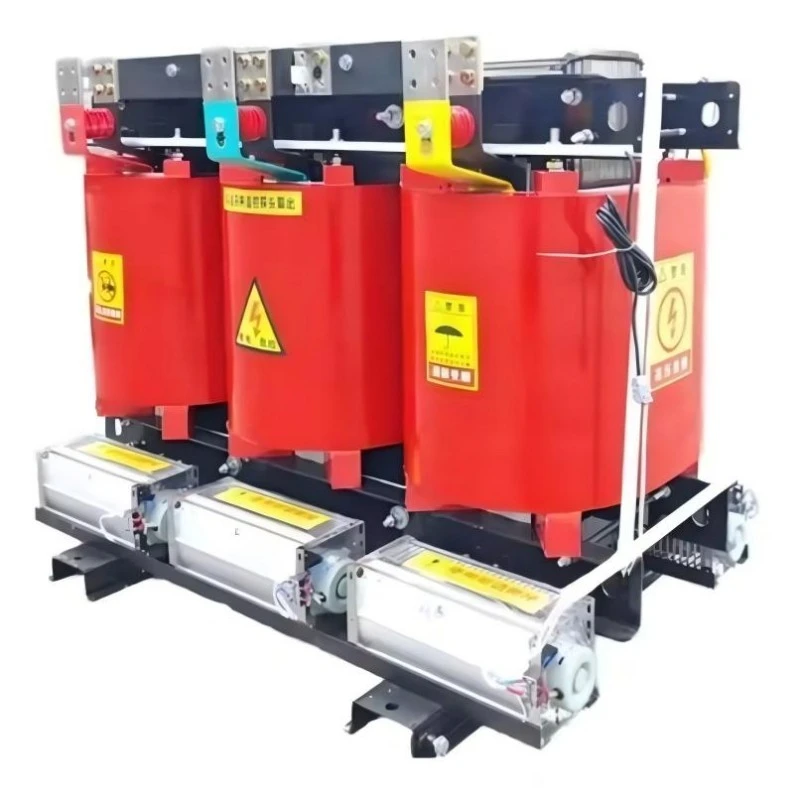

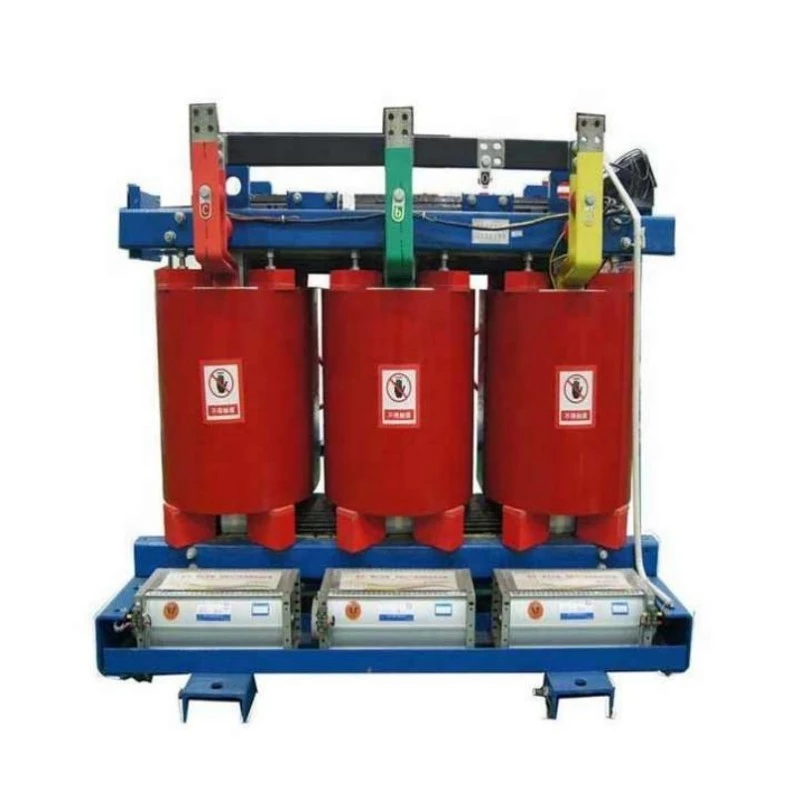

A: Ja. Klass H (180°C) isolering tillåter 110 % kontinuerlig överbelastning under naturlig kylning (AN) och 130 % i 30 minuter. Med alternativet forcerad luft (AF) ökar kapaciteten 20-25 % — fläktarna startar automatiskt vid 80°C. För allvarliga cykliska överbelastningar som överstiger 150 %, kontakta våra ingenjörer.

Användning: Industriell tillverkning — Monteringslinjer för fordon och stämplingsanläggningar upplever kraftiga lastsvängningar. Låg impedans (4-6 %) håller spänningsregleringen inom ±3 %, medan epoxilindningar tål vibrationer som skulle spricka oljefyllda kylarsvetsar.

F4: Är det verkligen underhållsfritt?

S: Kärntransformatorn kräver inga oljebyten, ingen dielektrisk testning, ingen filtrering, inget packningsbyte. Endast tre enkla kontroller var 12-24:e månad: rengör jalusier/fläktar med tryckluft, vridmomentkontroll av terminaler och inspektera kapslingen. Total årlig ansträngning: under två timmar av en behörig elektriker.

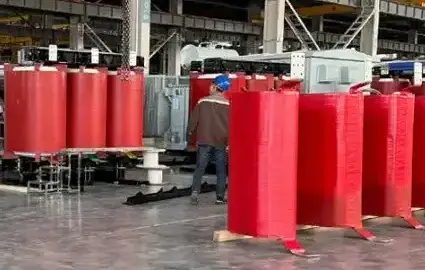

Production Details — What Makes Lugao Superior to Competitors

Vanliga frågor (Frågor och Svar)

Fråga 1: Vad är den faktiska effektiviteten hos luftkylningstransformatorn av epoxiharts torrtyp, och försämras den med tiden?

S: Verkningsgraden vid 75 % belastning (typisk driftpunkt) är 98,7 % för en 1000kVA-enhet, stigande till 99,1 % för en 2500kVA-enhet. Verkningsgraden bestäms av kärnförlust (konstant, beror på kiselstålkvalitet) och kopparförlust (varierar med lasten i kvadrat). Den viktigaste fördelen med Transformatorn för luftkylning av epoxiharts torrtyp är att effektiviteten inte försämras med tiden eftersom epoxikapslingen förhindrar inträngning av fukt som skulle öka förlusten. Oljefyllda transformatorer ser ofta effektivitetsminskningar efter 10-15 år eftersom oljan bryts ner och pappersisoleringens fukthalt ökar. Våra epoxienheter bibehåller fabrikseffektiviteten under hela 30+ års livslängd. Vi tillhandahåller garanterade förlustvärden med varje enhet och kommer att ersätta skillnaden om fälttester visar högre förluster inom garantiperioden.

F2: Hur väljer jag rätt kapacitet för min applikation?

S: Beräkna din totala anslutna last i kVA och använd sedan diversitetsfaktorer. För kontinuerliga belastningar (belysning, VVS, servrar), använd 100 % av namnskylten. För intermittent belastning (motorer, svetsare, hissar), använd 50-70 % beroende på arbetscykel. Lägg sedan till 20-25% framtida expansionsmarginal. Exempel: En fabrik med 800kVA kontinuerlig belastning + 400kVA motorbelastning (diversitetsfaktor 0,6 → 240kVA) + 20% expansion = (800+240)×1,2 = 1248kVA → välj 1250kVA eller 1500kVA. Överdimensionering ökar initialkostnaden och förlusten utan belastning; underdimensionering orsakar överhettning och för tidigt fel. Våra ingenjörer tillhandahåller gratis hjälp med dimensionering – skicka bara din lastlista och arbetscykler. För motortunga applikationer rekommenderar vi forcerad luftkylning (AF) för att hantera startstötar utan att överskrida temperaturökningsgränserna.

F3: Kan transformatorn installeras i ett trångt utrymme som en tunnel eller valv?

A: Absolut. DeLuftkylning Epoxiharts Torrtyp Transformatorär idealisk för trånga utrymmen eftersom det inte kräver något oljeinneslutningsvalv (sparar 2-3 meters utrymme på alla sidor). Minsta utrymme för ventilation är 300 mm på alla sidor och 600 mm ovanför. För tunnelinstallationer erbjuder vi en lågprofilversion där kapslingens höjd reduceras med 200 mm (kylgaller flyttas åt sidan istället för upptill). Däremot kan omgivningstemperaturen i tunnlar höjas på grund av annan utrustning - vi kommer att utföra en termisk analys för att bekräfta adekvat kylning. Om naturlig konvektion är otillräcklig ger alternativet AF (forcerad luft) med fläktar monterade direkt på kärnramen ytterligare kylning utan att öka fotavtrycket.
