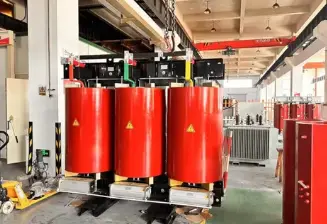

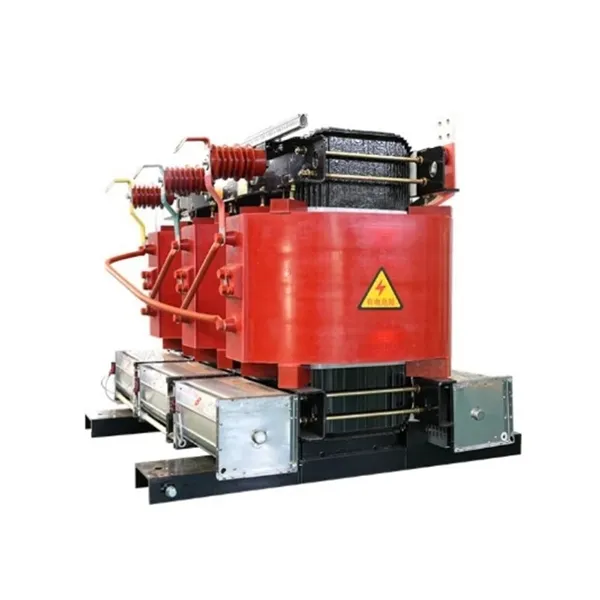

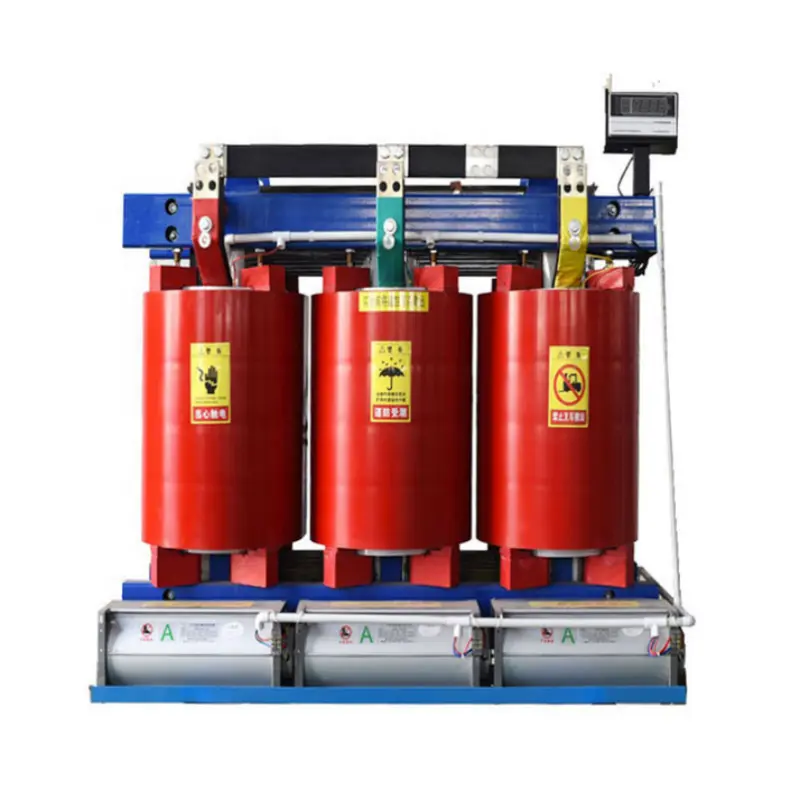

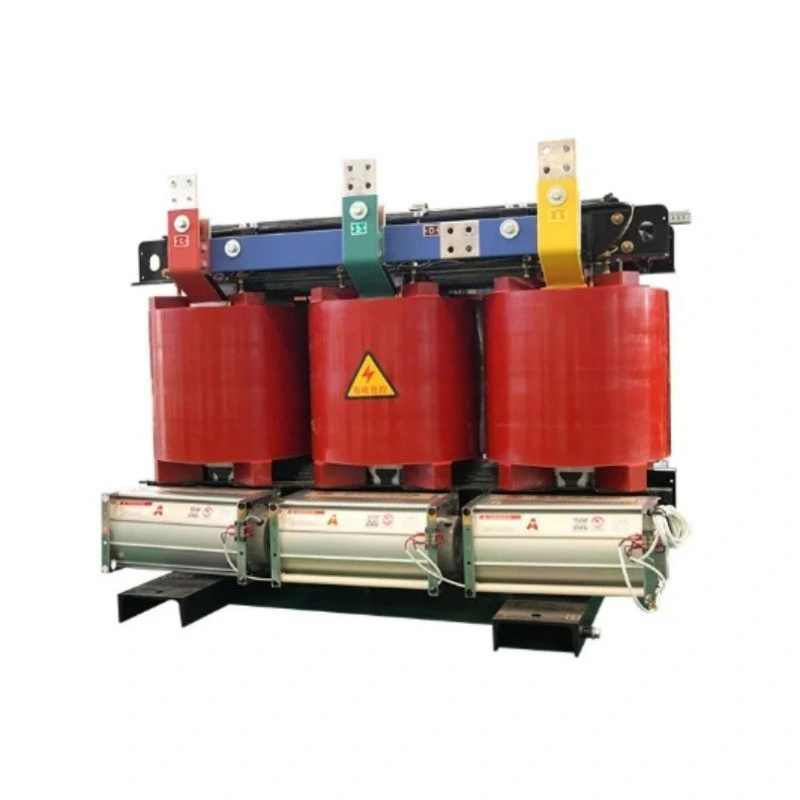

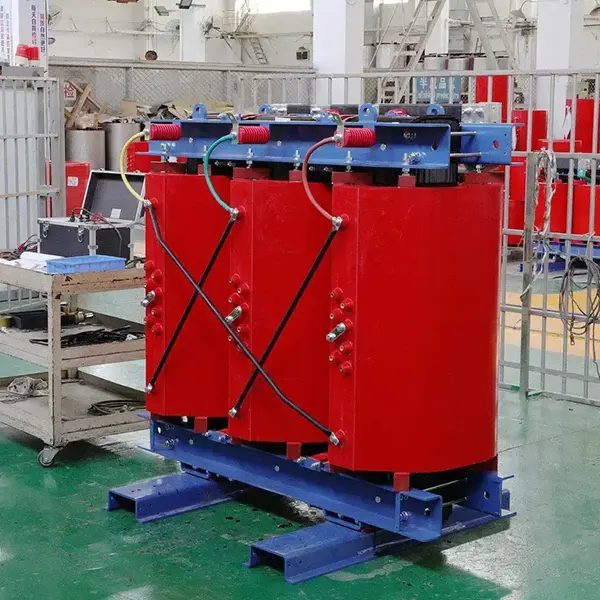

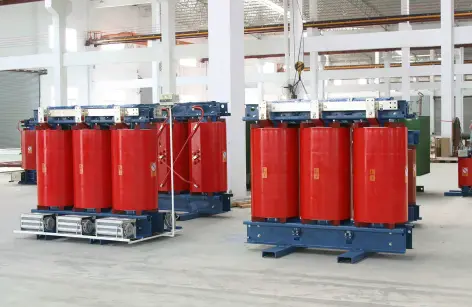

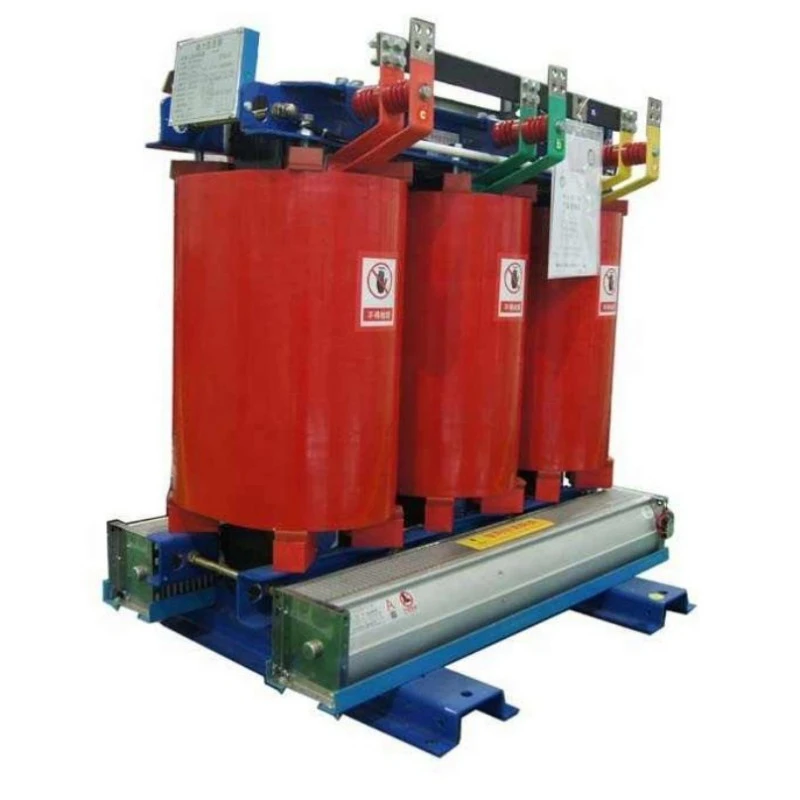

Luftkylning Utomhusisolering Torrtyp Transformator

Denna produkt är en utomhustyp, isoleringstyp,transformator av torr typanvänder luftkylning (ANAN). Den förlitar sig inte på något flytande medium för isolering eller värmeavledning, utan använder istället naturlig konvektion eller forcerad luftkylning för att kontrollera temperaturökningen.

Vad gör det?

1. Elektrisk isolering: Skapar en fysisk elektrisk barriär mellan primär- och sekundärlindningar, som effektivt avbryter jordslingor, undertrycker övertoner och filtrerar bort högfrekventa störningar och överspänningar från nätet, vilket ger "ren" kraft till känsliga belastningar.

2. Spänningstransformation: Ökar eller sänker växelspänningen enligt kraven, anpassad till strömförsörjningsbehoven för olika utrustningar.

3. Säkerhetsskydd: Genom isoleringsdesign förhindrar direkt personalkontakt med högspänningssidan, vilket avsevärt minskar risken för elektriska stötar.

4. Utomhusanpassning: En robust kapsling designad för IP54 eller högre skyddsklasser gör att den tål vind, regn, damm, saltstänk och långvarig UV-exponering.

Kort sagt, när du behöver en säker, ren, underhållsfri strömisolerings- och omvandlingslösning i tuffa utomhusmiljöer, är denna luftkylning utomhusisoleringstransformator av torr typ kärnlösningen.

Produktfördelar

Jämfört med traditionella oljenedsänkta eller vanliga transformatorer av torrtyp inomhus, erbjuder denna produkt fem kärnfördelar:

1. Ingen förorening, underhållsfri: Den oljefria designen eliminerar helt risken för jord- eller vattenförorening från läckor, samt underhållskostnader och stillestånd i samband med årliga oljetestning och utbyte. För utomhusprojekt under strikta miljöbestämmelser är detta en avgörande fördel.

2. Överlägsen utomhusmiljötolerans: Använder vakuumtrycksimpregneringsprocess (VPI) och klass H (180°C) isoleringssystem, kombinerat med en helt förseglad svetsad utomhuskapsling gjord av rostfritt stål eller aluzinkstål. Fungerar stabilt i omgivningstemperaturer från -25°C till 50°C och relativ luftfuktighet upp till 95%. Motståndskraftig mot saltstänk, svamp och korrosion.

3. Ultimat säkerhet med elektrisk isolering: Förstärkt isolering mellan primär- och sekundärlindningar ger en dielektrisk motståndsspänning på 3kV till 5kV (beroende på modell). Isolerar effektivt DC-komponenter, tredje övertoner och olika överspänningar från nätet, vilket skyddar nedströms precisionsinstrument.

4. Naturlig luftkylning, tyst och pålitlig: Förlitar sig på luftkonvektion för värmeavledning utan fläktar (tillval). Driftljudet är betydligt lägre än oljenedsänkta transformatorer. Utan roterande mekaniska delar i kärnkomponenterna är Mean Time Between Failures (MTBF) avsevärt förbättrad.

5. Hög överbelastningskapacitet, användbar i nödsituationer: Nödöverbelastningskapacitet upp till 120 % för kontinuerlig drift, 150 % för kortvarig drift. Under oväntade utomhusbelastningstoppar (t.ex. flera motorer som startar samtidigt) behövs ingen omedelbar kapacitetsökning, vilket kostar värdefull tid för användaren.

Produktegenskaper

Kärna : Högpermeabilitet kallvalsat spannmålsorienterat kiselstål, steg-varvfogsprocess, avsevärt reducerad tomgångsförlust och spännande ström.

Lindningar : Både hög- och lågspänningslindningar använder helkoppar (aluminium tillval) ledare, lindade med Nomex® eller liknande aramidisoleringspapper, bearbetade via VPI-vakuumimpregnering med lösningsmedelsfri lack, vilket bildar en robust, fuktbeständig, högtemperaturtolerant solid isoleringsstruktur.

Isoleringsstruktur: Primära och sekundära lindningar är lindade på separata bobiner eller oberoende kärnben, med en valfri elektrostatisk skärm mellan dem, vilket minimerar kopplingskapacitansen och ger utmärkt högfrekvent störningsdämpning.

Skyddshölje: Standard IP54-skydd (dammtät, stänksäkert), IP65 tillval. Kapsling tillverkad av 2,0 mm tjockt rostfritt stål eller galvalume-stål, med ett regntätt tak, ventilerade lameller i rostfritt stål och lås mot bänd.

Temperaturkontrollsystem: Inbyggda PTC- eller PT100 RTD-temperatursensorer, anslutbara till en smart temperaturregulator för övertemperaturlarm, utlösningsskydd och automatisk fläktaktivering (om extra fläktar är installerade).

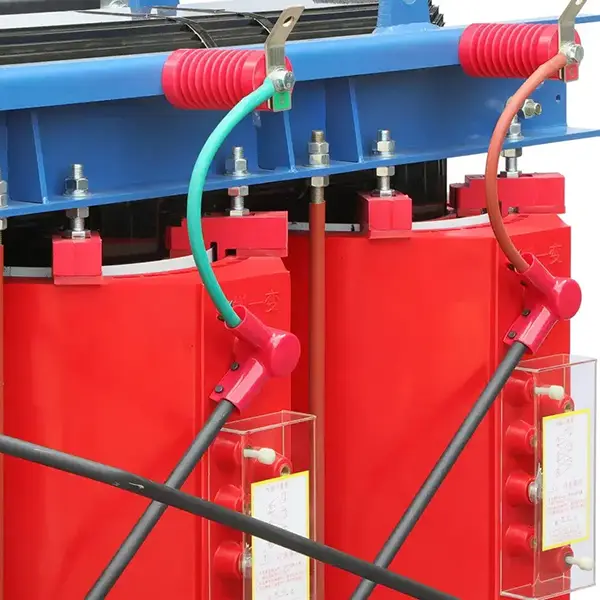

Anslutningar: Högspänningsdosa utomhus med silikongummitätningar och kabelgenomföringar. Lågspänningssidan använder tennpläterade kopparskenor eller vattentäta kontakter.

Produktapplikation

Denna luftkylningstransformator för utomhusisolering och torr typ används ofta i följande scenarier:

Generering av förnybar energi: Isolering på lågspänningssidan av PV-kraftverk och vindkraftsparker monterade understationer, isolerar växelriktarens utspänning före nätanslutning eller lokal strömförsörjning.

Industriell utrustning för utomhusbruk: Strömförsörjningsisolering för oljeborrplattformar, gruvkrossar i dagbrott, landströmsystem i hamn, tunnelborrmaskiner (skärmmaskiner), vilket förhindrar nätöverspänningar från att skada utrustning.

Tillfällig ström och nödström: Generatorutgångsisolering för utomhusevenemang, sporttävlingar och katastrofhjälpplatser, ger ren ström för ljud-, video- och kontrollutrustning.

Laddningsinfrastruktur: Ingångsisoleringstransformator för utomhus DC-snabbladdare, förhindrar harmonisk återkoppling till nätet samtidigt som laddningsmodulerna skyddas.

Smart Grid & Distribution: Stationsservice- eller isolationstransformatorer inom utomhusringhuvudenheter och kompakta transformatorstationer, som ger säker, pålitlig ström för automationsterminaler (DTU/FTU).

Produktionsdetaljer

VPI vakuumtrycksimpregneringsprocess

Alla lindningar är impregnerade med lösningsmedelsfri isolerande lack under vakuum, vilket tar bort inre luft och låter lacken penetrera helt mellan varv, lager och till marken. Efter härdning bildar den en monolitisk "fast" struktur med värmeledningsförmåga, mekanisk styrka och fuktbeständighet som vida överstiger standardimpregneringsprocesser.

Utomhusspecifik kopplingsdosa

Lågspänningsuttaget har en flamskyddad isolerande stödpanel, med gott om elektriskt spel (>20 mm) mellan kopparskenor. Kabelinföringar använder flertätade packningar och kabelgenomföringar, kompatibla med olika bepansrade eller gummimantlade kablar, vilket förhindrar att fukt tränger in längs kabeln in i lådan.

Kraftig kapsling i rostfritt stål

Kapslingen är tillverkad med laserskärning, CNC-böjning och robotsvetsning, med alla sömmar kontinuerligt förseglade. Dörrarna har trepunktslåsande handtag och väderbeständiga tätningspackningar. Topplocket är utformat som ett vinklat regnskydd och inkluderar lyftöglor för bekväm lyftning utomhus.

Förpackning, leverans och efterförsäljning

Förpackningsmetod

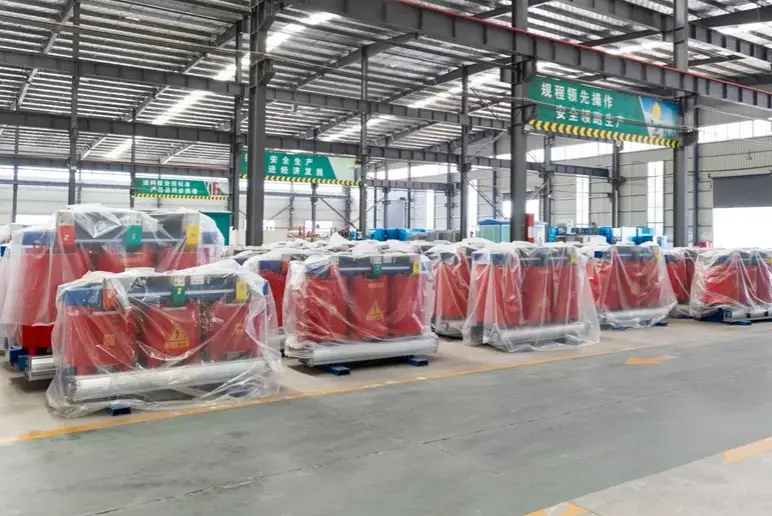

1. Transformatorkropp inlindad med fuktsäker PE-film, torkmedel placerad inuti.

2. Packad i kraftiga trälådor eller gasningsfria plywoodlådor (uppfyller exportstandarder), omgivna av högdensitetsskum eller luftfyllda påsar för dämpning.

3. Etiketter som "Fuktsäker", "Skört" och "Den här vägen upp" fästa på utsidan av lådan.

Leveransmetod

1. Inrikes: Dedikerad logistiklastbil (små kapaciteter kan skickas via Deppon/SF Express tunga varor).

2. Export: Arrangemang för sjö-, järnvägs- eller flygfrakt, inklusive tulldokumentation.

Service efter försäljning

1. Garantiperiod: 12 månader från mottagningsdatum.

2. Gratis reparation eller utbyte för tillverkningsfel under garantiperioden.

Vanliga frågor (Frågor och Svar)

F1: Är inte den här luftkylningstransformatorn för utomhusisolering och torr typ mer benägen att överhettas och brännas ut jämfört med en vanlig transformator som är nedsänkt i olja?

A: Snarare tvärtom. Även om luft har en lägre värmeledningsförmåga än olja, använder vår produkt klass H-isolering (klassad för 180°C) och VPI-vakuumimpregneringsprocessen. Värme från lindningarna leds effektivt bort och avleds genom höljet. För samma kapacitet har vår design en större temperaturökningsmarginal, vilket gör det mindre sannolikt att drabbas av utbränningsfel som orsakas av oljeläckage och efterföljande låga oljenivåer i traditionella enheter. VårLuftkylning Utomhusisolering Torrtyp Transformatorfungerar med hot spot-temperaturer långt under isoleringsgränsen även vid full belastning i 40°C utomhusförhållanden.

F2: På regniga dagar utomhus, kommer inte regnvatten in genom kylspjällen och orsaka kortslutning inuti?

S: Nej. Vår kapslingsklassning är IP54. Lamellerna har en invändig kanal i labyrintstil och en skärm i metallnät. Tester visar att även med direkt sprutning framifrån med en nederbördsintensitet på 10 mm per minut förblir inredningen helt torr. Alla kabelingångsportar använder tätade packningar av explosionskvalitet, vilket helt blockerar varje väg för fuktinträngning.

Teknisk specifikationstabell
