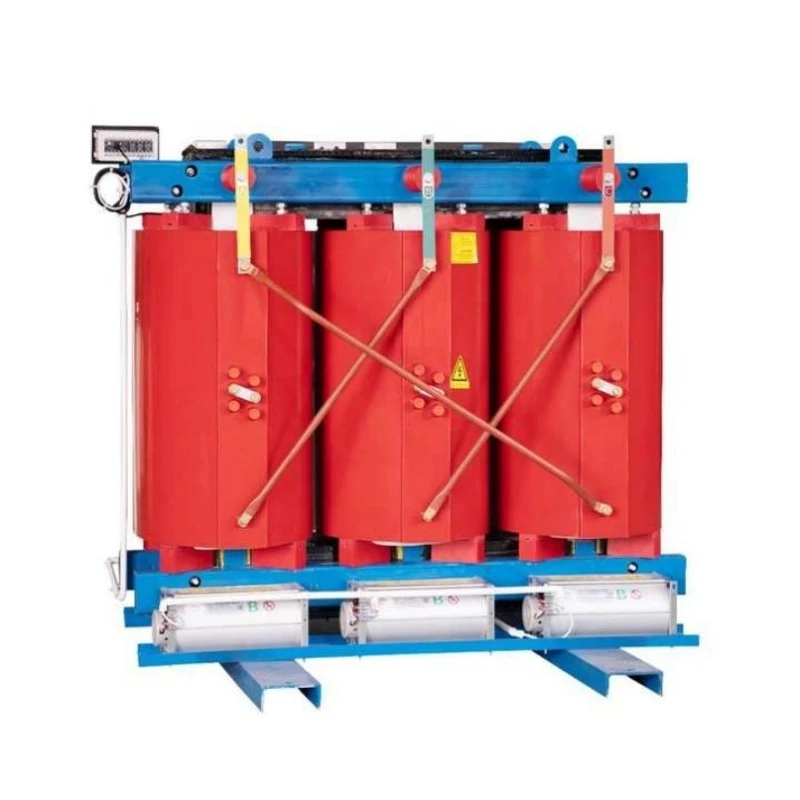

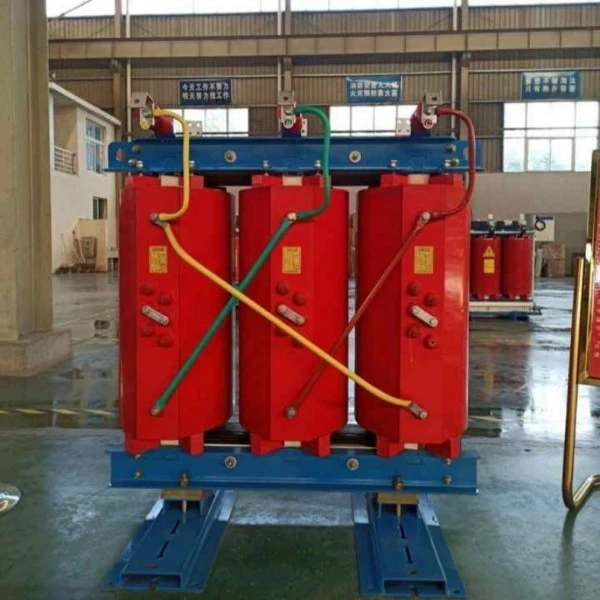

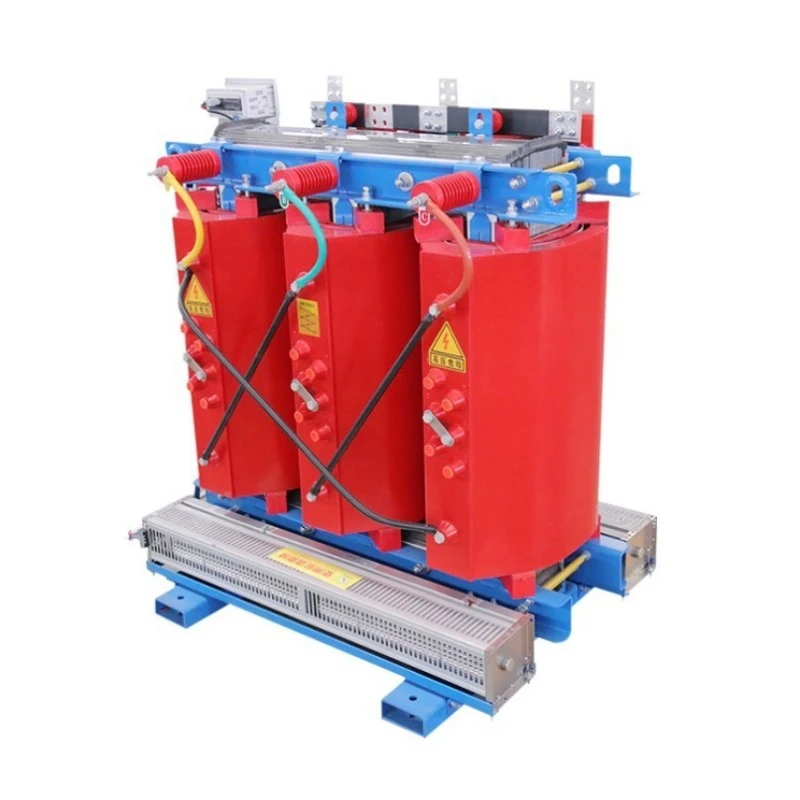

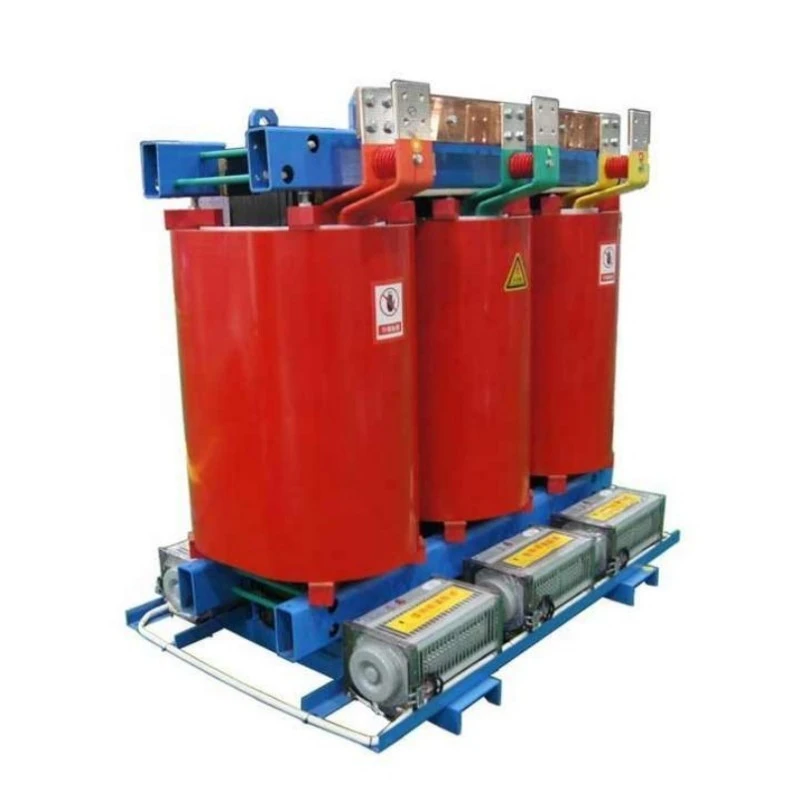

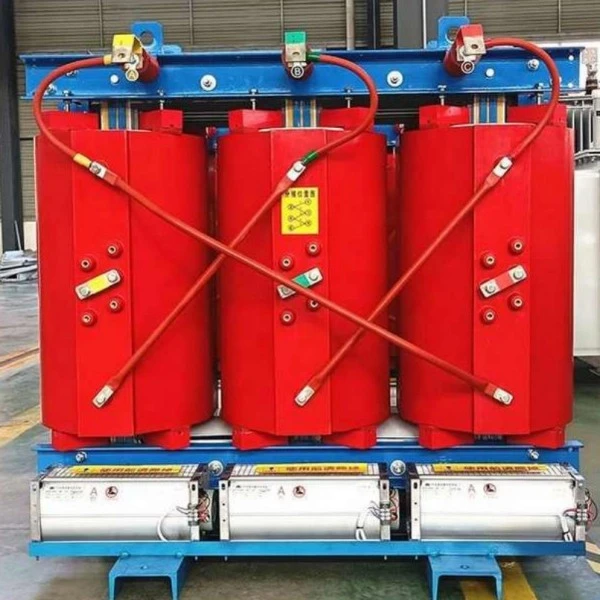

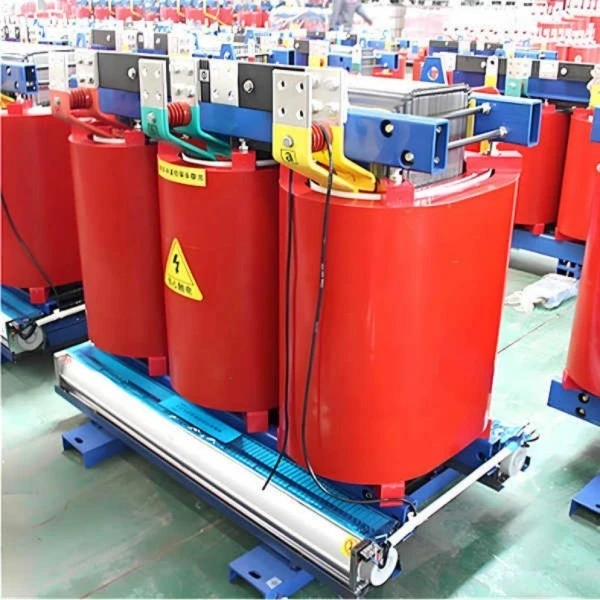

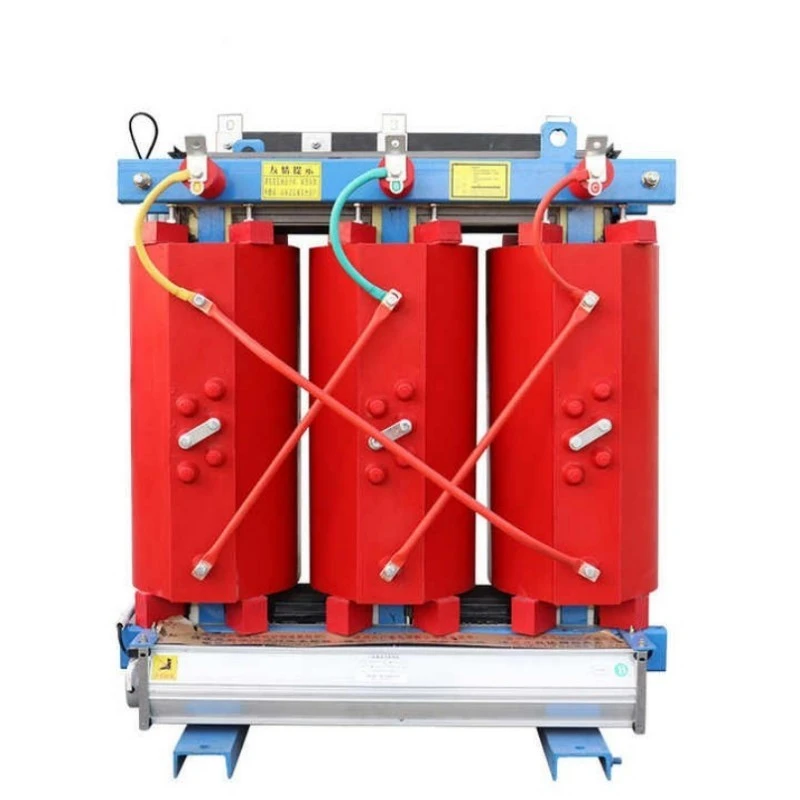

Kopparlindningsdyna Monterad torr typ transformator

Vad är denna utrustning?

Kopparlindningsdyna-monterad torrtypstransformator är en trefas, torrtypstransformator av gjutharts speciellt designad för padmonterade utomhusinstallationer. Den sänker mellanspänningen (vanligtvis 10kV–35kV) till lågspänningen (400V/380V) för säker distribution till bostadsområden, kommersiella centra, industriparker och projekt för förnybar energi.

Till skillnad från traditionellaoljenedsänkta transformatorer, denna produkt använder ingen isoleringsolja. Istället använder den fast epoxihartsisolering i kombination med naturlig eller forcerad luftkylning. Lindningarna är helt gjorda av koppar med hög ledningsförmåga, vilket säkerställer lägre resistiva förluster, bättre överbelastningskapacitet och längre livslängd. Den pad-monterade kapslingen möjliggör direkt installation på marknivå utan behov av en separat transformatorstationsbyggnad, vilket avsevärt sparar civila byggkostnader och utrymme.

Produktbeskrivning

Lugaos Copper Winding Pad-monterade torrtypstransformator är konstruerad för tillförlitlighet, effektivitet och säkerhet i utomhusdistributionsnätverk. Klassad från 50 kVA till 2 500 kVA, med standardspänningar på 10 kV/0,4 kV (kan anpassas till 6 kV, 20 kV eller 35 kV), uppfyller denna transformator GB 20052-2020 nivå 2 energieffektivitetsstandarder, med vissa modeller närmar sig nivå 1.

Viktiga elektriska prestanda inkluderar tomgångsförluster upp till 37 % lägre än konventionella transformatorer av torr typ, lastförluster minskade med upp till 30 %, partiell urladdning ≤5pC och ljudnivåer ≤55dB vid 1 meter. Kopparlindningarna säkerställer utmärkt värmeledningsförmåga och mekanisk styrka, vilket avsevärt förbättrar kortslutningsmotståndsförmågan.

Enheten är inrymd i en väderbeständig, låsbar kuddmonterad kapsling klassad IP23 eller högre, vilket skyddar mot regn, damm och vandalism. Ett intelligent temperaturkontrollsystem med PT100-sensorer, autostartfläktar, överhettningslarm och RS485-kommunikation ingår som standard.

Med en 30-årig designlivslängd och minimala underhållskrav är denna torrtypstransformator med kopparlindningsdyna det idealiska valet för kraftbolag, EPC-entreprenörer och anläggningschefer som söker en säker, långvarig och energibesparande distributionslösning.

Produktparameter (specifikation)

Produktfunktion och applikation

Nyckelfunktioner

Helkopparlindningar – Lägre resistiva förluster, högre överbelastningskapacitet och bättre kortslutningsmotstånd jämfört med aluminium.

Brandsäker och explosionssäker – Epoxihartsgjutning, självsläckande, ingen risk för oljeläckage.

Pad-monterad design – Installation på marknivå, ingen transformatorstationsbyggnad krävs, sparar 40–60 % anläggningskostnader.

Ultralåga förluster – Uppfyller GB nivå 2 energieffektivitet, minskar de årliga elräkningarna avsevärt.

Smart Monitoring – PT100-sensorer, fläkt autostart, överhettningslarm/tripp, RS485 till BAS.

Låg ljudnivå – ≤55dB, lämplig för bostads- och kommersiella områden.

Underhållsfri – Ingen oljetestning, ingen torkning, inga rörliga delar.

Frågor och svar: Produktfunktion förklaras

F1: Varför välja en kopparlindningsdyna-monterad torr transformator framför en oljesänkt typ för utomhusbruk?

S: Oljenedsänkta transformatorer utgör brand- och läckagerisker, särskilt i bostadsområden eller miljökänsliga områden. Den torra transformatorn med kopparlindningsdyna använder ingen olja, så det finns ingen risk för brandspridning eller markförorening. Dessutom ger kopparlindningarna bättre värmeledningsförmåga och mekanisk hållfasthet, vilket säkerställer tillförlitlig drift även under topp sommarbelastningar. Många kommuner kräver nu transformatorer av torr typ för nya utomhusinstallationer på grund av strängare brandregler.

F2: Är kopparlindning verkligen värt den extra kostnaden jämfört med aluminium?

A: Absolut. Medan den initiala kostnaden för en kopparlindningsdyna-monterad torrtransformator är cirka 15–20 % högre än en aluminiumlindad enhet, är den totala livscykelkostnaden betydligt lägre. Koppar har 40 % högre ledningsförmåga, vilket innebär lägre belastningsförluster och minskade elräkningar. Koppar har också högre draghållfasthet, så transformatorn tål kortslutningskrafter bättre. Under en 30-årig designlivslängd motiverar bara energibesparingen investeringen.

F3: Kan denna transformator hantera hög luftfuktighet och regnperioder, särskilt i södra regioner?

A: Ja. Vår kopparlindningsdyna-monterade torrtypstransformator använder en vakuumgjutningsprocess där epoxiharts helt kapslar in kopparlindningarna och bildar ett förseglat isoleringsskikt. Kärnan och klämmorna genomgår en korrosionsskyddsbehandling. Med en IP23-kapsling arbetar transformatorn normalt med 100 % relativ luftfuktighet. Ingen torkning krävs före återstart efter långvarig avstängning.

F4: Vad händer om transformatorn överbelastas under sommartoppar?

S: Under naturlig kylning (AN) går den kontinuerligt med 100 % belastning. Med forcerad luftkylning (AF) ökar kapaciteten med 40–50 %. Kopparlindningarna tål 150 % nominell belastning i 2 timmar. Denna överbelastningskapacitet säkerställer strömkontinuitet under kritiska händelser.

F5: Hur lång är garantin och vad täcker den?

S: Standardgarantin är 12 månader från leverans och täcker alla tillverkningsfel. Ett betalt serviceavtal kan förlänga garantin till 36 eller 60 månader. Teknisk support är gratis hela livet.

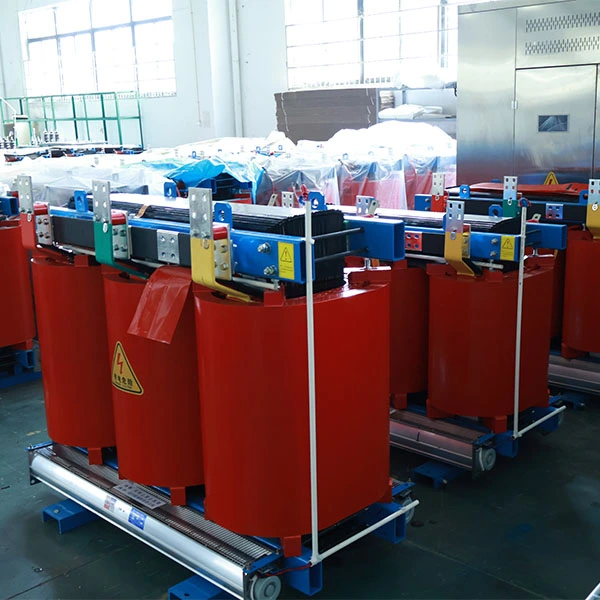

Produktionsdetaljer

Kärnmaterial och tillverkningsprocess

Kärnan i varje kopparlindningsdyna-monterad torrtypstransformator är konstruerad av kallvalsat kornorienterat kiselstål med hög permeabilitet, med stegöverlappande leder för att minimera tomgångsström och ströförluster. Kärnan är precisionsklippt och staplas automatiskt för att säkerställa enhetliga magnetiska banor.

Lindningskonstruktion – Helt koppar

Både högspännings- och lågspänningslindningar använder syrefria kopparledare. Lågspänningslindningarna antar en folielindningskonfiguration med enhetlig isolering mellan skikten, vilket avsevärt förbättrar förmågan att motstå kortslutning. Koppars överlägsna värmeledningsförmåga hjälper också till att avleda värme mer effektivt, vilket minskar hotspot-temperaturerna.

Isoleringssystem – Vakuumgjutning av epoxiharts

Lindningarna är gjutna under vakuum med högkvalitativt epoxiharts, vilket eliminerar tomrum och säkerställer partiell urladdning ≤5pC. Detta solida isoleringssystem är flamskyddande, fuktsäkert och kemiskt stabilt. Ingen isoleringsolja används, vilket gör transformatorn säker för installationer inomhus och utomhus.

Kapsling och padmonterad design

Detransformatorär inrymt i en kraftig, låsbar stålkapsling med en väderbeständig pulverbeläggning. Standardskydd är IP23 (regn- och dammbeständigt), med IP34 eller IP54 som tillval för tuffa miljöer. Sockeln är designad för direkt montering på en betongplatta, med kabelgenomföring underifrån. Lyftöglor och jordterminaler är standard.

Kvalitets- och testsäkring

Varje kopparlindningsdyna monterad torrtypstransformator genomgår omfattande typtester och rutintester före leverans, inklusive:

1. Tester för tomgångsförlust och lastförlust

2. Kortslutningsimpedanstest

3. Inducerad överspänningsbeständighetstest

4. Mätning av partiell urladdning (≤5pC)

5. Blixtimpulstest

6. Temperaturstegringstest

7. Alla nyckelprestandaindikatorer överstiger GB- och IEC-kraven.

Certifieringar

1. ISO 9001:2015 Kvalitetsledningssystem

2. CE-certifierad

3. Skriv testrapporter från oberoende labb
