Hur oljesänkt transformator uppnår 60kV genombrottsspänning genom vakuumfyllning?

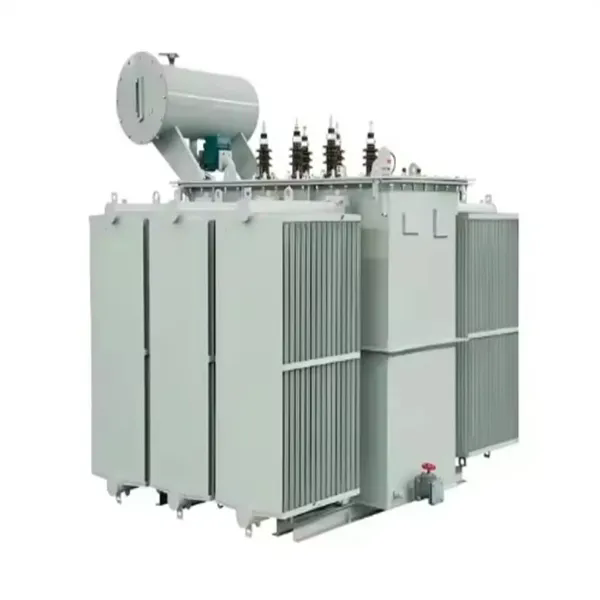

Branschdata indikerar att cirka 30 % av för tidiga transformatorhaverier är direkt hänförliga till för hög fukt- och gashalt i den isolerande oljan. En fuktökning på bara 15 delar per miljon (ppm) kan minska genomslagsspänningen för transformatorolja från 60 kV till under 30 kV. Denna dramatiska minskning av dielektrisk styrka understryker den avgörande betydelsen av vakuumfyllningsprocessen vid transformatortillverkning. För enoljedoppad transformatormärkt till 33kV eller högre är att uppnå och bibehålla en 60kV genombrottsspänning inte ett kvalitetsmål – det är ett grundläggande krav för tillförlitlig drift under transformatorns 30-40 års livslängd.

Den här artikeln ger en systematisk teknisk analys av hur oljedoppade transformatorer uppnår 60kV genomslagsspänning genom vakuumfyllning. Diskussionen omfattar fyra väsentliga processsteg: oljeförbehandling och kvalitetsverifiering, vakuumtorkning av kärnan och lindningsisoleringen, vakuumfyllningsprocessen med kontrollerade parametrar och efterfyllningstestning i enlighet med IEC- och ASTM-standarder. Varje steg undersöks med hänvisning till specifika processparametrar, utrustningskrav och kvalitetskontrollpunkter. Artikeln tar också upp vanliga fellägen och ger ett praktiskt ramverk för kvalitetskontroll för transformatortillverkare och slutanvändare.

Innehållsförteckning

• 1. Oljeförbehandling och kvalitetsstandarder
• 2. Vakuumtorkning av transformatorns kärna och lindning
• 3. Parametrar för vakuumpåfyllning
• 4. Oljetestning och verifiering av haverispänning
• 5. Vanliga fellägen och kvalitetskontrollpunkter
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Oljeförbehandling och kvalitetsstandarder

Resan för att uppnå en 60kV genomslagsspänning börjar med förbehandlingen av transformatoroljan innan den går in i transformatortanken. Även ny, raffinerad transformatorolja innehåller vanligtvis löst fukt, gaser och partikelformiga föroreningar som måste avlägsnas för att uppnå den erforderliga dielektriska styrkan. Förbehandlingsprocessen utförs i en dedikerad oljebearbetningsanläggning, som inkluderar värmesystem, vakuumdehydreringsenheter och flerstegsfiltreringsutrustning. Följande parametrar måste verifieras innan oljan anses lämplig för transformatorfyllning:

• Breakdown Voltage (BDV):≥ 60kV (mätt i enlighet med IEC 60156)
• Fukthalt:≤ 10 ppm (mätt med Karl Fischer-titrering)
• Upplöst gasinnehåll (DGA):≤ 0,5 volymprocent (mätt med gaskromatografi)
• Dissipationsfaktor (tan δ):≤ 0,001 vid 90°C (mätt i enlighet med IEC 60247)
• Antal partiklar:≤ 500 partiklar per 100 ml (≥ 5 μm storlek)
• Resistivitet:≥ 10¹² Ω·cm vid 90°C

Oljereningsprocessen följer en sekvens i tre steg. Det första steget är uppvärmning: oljan värms upp till 60-70°C för att minska viskositeten och underlätta frigörandet av lösta gaser och fukt. Det andra steget är vakuumdehydrering: den upphettade oljan införs i en vakuumkammare som arbetar vid 0,1-0,5 mbar. Under detta vakuum sänks vattnets kokpunkt, vilket gör att fukt avdunstar och sugs ut av vakuumpumpen. Typisk uttorkningstid är 4-8 timmar, beroende på oljevolym och initial fukthalt. Det tredje steget är filtrering: den uttorkade oljan passerar genom en serie filter med värden på 5 μm och 1 μm för att avlägsna partikelformiga föroreningar. Den bearbetade oljan recirkuleras sedan genom systemet tills alla specificerade parametrar har uppnåtts.

Följande tabell sammanfattar parametrarna för förbehandlingen och motsvarande acceptanskriterier.

PåLugao Power Co., Ltd., har vi en dedikerad oljebearbetningsanläggning utrustad med en 10 000-liters oljetank, en 300 L/min vakuumdehydreringsenhet och ett slutet filtersystem med 1 μm absolutfilter. Varje parti bearbetad olja provtas och testas innan den godkänns för transformatorfyllning. Testresultaten dokumenteras i ett batchcertifikat som följer med transformatorn under hela dess livslängd. Detta rigorösa förbehandlingsprotokoll säkerställer att oljan som kommer in i transformatorn uppfyller samma kvalitetsstandarder som oljan som kommer att testas efter påfyllning, vilket skapar grunden för att uppnå 60 kV genomslagsspänningen.

2. Vakuumtorkning av transformatorns kärna och lindning

Transformatorisolering består huvudsakligen av cellulosabaserade material - papper, pressboard och trä - som till sin natur är hygroskopiska. Under normala atmosfäriska förhållanden kan dessa material absorbera upp till 8 viktprocent fukt. När en transformator strömförsörjs värms isoleringen upp och eventuell fukt förångas, vilket minskar den dielektriska styrkan hos både den fasta isoleringen och den omgivande oljan. Vakuumtorkning är processen att avlägsna denna fukt från isoleringssystemet innan transformatorn fylls med olja. Torkningsprocessen är kritisk eftersom även efter att oljan har renats kommer fukt som fångas i isoleringen att läcka in i oljan med tiden, vilket minskar genomslagsspänningen.

Vakuumtorkningsprocessen innefattar vanligtvis följande steg. Först placeras transformatorn i en torkugn eller värms upp genom att cirkulera varm olja genom kylsystemet. Kärnan och lindningen värms upp till 85-105°C för att påskynda utsläppet av fukt. Transformatortanken evakueras sedan med en vakuumpump för att minska trycket till 0,1-0,5 mbar. Under detta vakuum sänks vattnets kokpunkt till cirka 40-50°C, vilket gör att fukten i isoleringen kan avdunsta. Den förångade fukten dras ut ur tanken av vakuumpumpen. Torkningsprocessen fortsätter tills fukthalten i isoleringen faller under 0,5 viktprocent.

Torkningens slutpunkt bestäms med en av två metoder:

• Tryckstegringsmetod:Vakuumpumpen är isolerad från transformatortanken och tryckstegringshastigheten mäts under en definierad period. Om tryckstegringshastigheten är mindre än 0,1 mbar per timme under en 4-timmarsperiod anses torkningen vara avslutad.
• Daggpunktsmetod:Daggpunkten för gasen som evakueras från transformatorn övervakas kontinuerligt. När daggpunkten faller under -40°C anses torkningen vara avslutad.

Varaktigheten av vakuumtorkningsprocessen varierar beroende på transformatorns storlek, typen av isolering och omgivningsförhållandena. För en typisk 10 MVA transformator kan torkningen ta 48-72 timmar. För större krafttransformatorer kan processen sträcka sig till flera dagar. Följande tabell ger typiska torkningsparametrar för olika transformatorklasser.

På Lugao. använder vi en kombination av termisk vakuumtorkning och varm oljecirkulation för att uppnå den nödvändiga fuktavlägsnandet. Transformatorn värms upp genom att varm olja cirkulerar genom kylsystemet, samtidigt som tanken evakueras. Denna metod ger jämn uppvärmning och påskyndar torkningsprocessen. Efter att torkcykeln är klar hålls transformatorn under vakuum tills oljefyllningsprocessen börjar, vilket förhindrar återupptagning av fukt från atmosfären. Detta tillvägagångssätt säkerställer att isoleringsfukthalten hålls under tröskeln på 0,5 %, vilket är viktigt för att uppnå och bibehålla en 60kV genombrottsspänning.

3. Parametrar för vakuumpåfyllning

När transformatorns kärna och lindningen har torkats till önskad fukthalt börjar oljepåfyllningsprocessen. Detta är det mest kritiska steget i transformatortillverkningen, eftersom alla fel under detta steg kan äventyra isoleringssystemets dielektriska styrka. Vakuumfyllningsprocessen utförs medan transformatortanken hålls under vakuum. Den renade oljan införs i botten av tanken och stiger långsamt och ersätter vakuumet. Processparametrarna måste kontrolleras noggrant för att förhindra bildandet av bubblor, säkerställa fullständig penetrering av isoleringen och undvika skador på lindningarna.

De viktigaste processparametrarna för vakuumfyllning är följande:

• Vakuumnivå för påfyllning:0,1-0,5 mbar, bibehålls i minst 2 timmar efter att torkcykeln är klar.
• Oljetemperatur vid påfyllning:60-70°C, bibehålls för att säkerställa låg viskositet och goda flödesegenskaper.
• Fyllningshastighet:≤ 300 L/h (för små till medelstora transformatorer; större transformatorer kan använda proportionellt högre flödeshastigheter men får inte överskrida den hastighet med vilken olja kan penetrera isoleringen).
• Fyllningstryck:På botten av tanken appliceras ett lätt övertryck (0,1-0,2 bar) för att säkerställa att oljan tvingas in i lindningarna.
• Vakuum under påfyllning:Vakuumet upprätthålls under påfyllningsprocessen för att avlägsna eventuella gaser som kan frigöras från oljan eller isoleringen.
• Efterfyllning:Efter att tanken är full får transformatorn stå i 12-24 timmar under vakuum eller under ett positivt tryck av torrt kväve för att tillåta kvarvarande gasbubblor att rinna ut.

Fyllningshastigheten är särskilt kritisk. Om oljan införs för snabbt kan turbulensen skapa bubblor och oljan kanske inte penetrerar isoleringen helt. Om oljan införs för långsamt blir processen ineffektiv. Påfyllningshastigheten styrs vanligtvis genom att justera oljepumpens flödeshastighet eller genom att använda en tryckreduceringsventil. För stora transformatorer kan fyllningsprocessen ske i etapper, med pauser för att låta oljan tränga in i isoleringen innan nästa steg börjar. Följande tabell ger rekommenderade fyllningshastigheter för olika transformatorkapaciteter.

Efter att fyllningen är klar värms transformatorn vanligtvis upp till 50-60°C med hjälp av kylsystemet för att förbättra oljans förmåga att absorbera restgas och fukt. Transformatorn utsätts sedan för en slutlig vakuumbehandling, känd som "slutlig avgasning", för att avlägsna eventuella gaser som kan ha absorberats av oljan. Detta sista steg säkerställer att oljans genomslagsspänning förblir på målnivån 60kV eller högre. På Lugao Power Co., Ltd. upprätthåller vi detaljerade register över alla processparametrar för varje transformator, inklusive tidsstämplade loggar över vakuumnivåer, temperaturer och flödeshastigheter. Dessa register är en del av transformatorns kvalitetsdokumentation och bevaras under utrustningens livstid.

4. Oljetestning och verifiering av haverispänning

Efter att transformatorn har fyllts med olja och fått sätta sig, måste isoleringssystemet testas för att verifiera att det uppfyller de erforderliga genomslagsspänningsspecifikationerna. Det primära testet är oljegenombrottsspänningstestet, utfört i enlighet med IEC 60156 eller ASTM D1816. Detta test innebär att en spänning appliceras på ett prov av transformatoroljan med en kontrollerad hastighet tills oljan går sönder. Testet utförs på flera prover för att säkerställa att resultatet är repeterbart. Förutom oljetestet utsätts det kompletta transformatorisoleringssystemet för dielektriska tester för att verifiera dess integritet.

Oljegenombrottsspänningstestet utförs med hjälp av en standardtestcell, som består av två elektroder åtskilda av ett gap på 2,5 mm. Testspänningen appliceras med en hastighet av 2 kV/s. Testet utförs på sex oljeprover. Resultaten av det första testet kasseras och medelvärdet av de återstående fem testerna beräknas. Medelvärdet måste vara ≥ 60kV. Om medelvärdet är under 60kV anses oljan ha klarat testet. Testproceduren och acceptanskriterierna sammanfattas i följande tabell:

Förutom oljenedbrytningstestet utsätts transformatorn för följande dielektriska tester för att verifiera hela isoleringssystemets integritet:

• Strömfrekvensmotståndstest:Transformatorn utsätts för en spänning 2-3 gånger dess märkspänning i 60 sekunder. Inget haveri eller delvis urladdning är tillåtet.
• Inducerad överspänningstest:Transformatorn utsätts för en frekvens på 100-400 Hz vid en spänning på 2 gånger märkspänningen i 60 sekunder. Inget brott eller synlig deformation av isoleringen är tillåten.
• Partiell urladdningstest:Transformatorn är testad för partiell urladdning vid en spänning på 1,1 gånger märkspänningen. Nivån för partiell urladdning mäts och måste ligga under den angivna gränsen (vanligtvis 20-50 pC för oljefyllda transformatorer).
• Tan Delta Test:Isoleringssystemets förlustfaktor mäts vid 90°C. Värdet måste ligga inom de gränser som anges i IEC 60076.

På Lugao Power Co., Ltd. utför vi dessa tester på varje transformator innan den skickas. Testresultaten dokumenteras i en omfattande testrapport som medföljer transformatorn. Oljeavbrottsspänningstestet utförs på oljeprover tagna från transformatortanken efter påfyllning och sedimentering. Detta säkerställer att oljan i transformatorn är samma olja som testades. Om oljan inte klarar avbrottsspänningstestet, upprepas hela processen tills oljan uppfyller specifikationen. Denna rigorösa testregim säkerställer att vår oljenedsänkta transformator uppfyller de högsta standarderna för kvalitet och tillförlitlighet.

5. Vanliga fellägen och kvalitetskontrollpunkter

Trots de rigorösa processkontroller som beskrivits ovan kan fel fortfarande uppstå under vakuumfyllning. Att förstå de vanliga fellägena och upprätta robusta kontrollpunkter för kvalitetskontroll är avgörande för att upprätthålla konsekvent tillverkningskvalitet. Detta avsnitt identifierar de vanligaste fellägena och tillhandahåller ett ramverk för kvalitetskontroll för varje steg i processen.

Felläge 1: Ofullständig vakuumtorkning.Om transformatorns isolering inte torkas till erforderlig fukthalt kommer genomslagsspänningen att minska. Den vanligaste orsaken till ofullständig torkning är otillräcklig vakuumnivå eller otillräcklig uppvärmningstid. För att förhindra detta fel måste vakuumnivån övervakas kontinuerligt under torkcykeln. Tryckstegrings- eller daggpunktstestet måste användas för att verifiera slutpunkten.

Felläge 2: Återkontamination av olja.Olja kan återkontamineras under hantering, lagring eller fyllning om utrustningen inte rengörs ordentligt. Föroreningar som damm, vatten eller andra partiklar kan komma in i oljan genom anslutningar eller under överföring. För att förhindra detta måste all utrustning rengöras noggrant och torkas innan användning. Oljelagringstanken ska hållas stängd och fylld med torrt kväve.

Felläge 3: Luftinstängning.Om luft fastnar i transformatorn under påfyllning kan det bilda bubblor som minskar genomslagsspänningen. Luftinstängning är mer sannolikt om påfyllningshastigheten är för hög eller om vakuumnivån inte upprätthålls under påfyllningen. För att förhindra detta bör påfyllningshastigheten minskas och vakuumet bibehållas under hela processen.

Följande kvalitetskontrollpunkter rekommenderas för varje steg i vakuumfyllningsprocessen:

På Lugao implementerar vi ett kvalitetsledningssystem som införlivar dessa kontrollpunkter i våra standardrutiner. Varje steg i processen dokumenteras och eventuella avvikelser utreds och korrigeras. Detta systematiska tillvägagångssätt för kvalitetskontroll är avgörande för att upprätthålla den höga nivå av tillförlitlighet som våra kunder förväntar sig av våra oljenedsänkta transformatorprodukter.

6. Vanliga frågor (FAQ)

Fråga 1: Är 60kV genomslagsspänning ett garanterat värde för transformatorns hela livslängd, eller minskar den med tiden?

Svar: 60kV är ett garanterat minimivärde vid tidpunkten för tillverkning och driftsättning. Under transformatorns livslängd kommer genomslagsspänningen gradvis att minska på grund av oljenedbrytning, fuktinträngning och ackumulering av partiklar. Men med korrekt underhåll – inklusive periodisk oljetestning, filtrering och torkning – kan genomslagsspänningen hållas över acceptabla nivåer. Branschstandarder kräver vanligtvis att olja byts ut eller rekonditioneras när genomslagsspänningen faller under 30 kV.

Fråga 2: Vad är skillnaden i genomslagsspänning mellan vakuumfyllda och konventionellt fyllda transformatorer?

Svar: En konventionellt fylld transformator (fylld under atmosfärstryck utan vakuumtorkning) uppnår typiskt en genomslagsspänning på 30-40kV. En vakuumfylld transformator, med korrekt förtorkning och vakuumbearbetning, uppnår konsekvent 60kV eller högre. Denna skillnad på 20-30 kV representerar en betydande förbättring av säkerhetsmarginal och tillförlitlighet. Den högre genombrottsspänningen minskar risken för isoleringsfel, särskilt under spänningsöverspänningar eller blixtnedslag.

Fråga 3: Är vakuumfyllning nödvändig för små distributionstransformatorer (≤ 10kV)?

Svar: För distributionstransformatorer märkta på 10kV och lägre är vakuumfyllning inte alltid obligatoriskt, men det anses i allt högre grad vara en bästa praxis. Även om dessa transformatorer kan arbeta med en genomslagsspänning på 30-40kV, ger vakuumfyllning en högre säkerhetsmarginal och förbättrad långsiktig tillförlitlighet. Många företag specificerar nu vakuumfyllning för alla nya transformatorköp, oavsett spänningsklass, som en del av deras kvalitetssäkringskrav. På Lugao Power Co., Ltd. applicerar vi vakuumfyllning på alla våra oljenedsänkta transformatorprodukter.

Fråga 4: Hur kan transformatorolja behålla sin genomslagsspänning under drift?

Svar: Att upprätthålla genomslagsspänning under drift kräver ett omfattande underhållsprogram. Regelbundna oljeprover bör tas och testas med avseende på genomslagsspänning, fukthalt och innehåll av löst gas. Om genomslagsspänningen sjunker under 45kV bör oljan filtreras och dehydreras. Om fukthalten överstiger 20 ppm bör oljan torkas. Vissa transformatorer är utrustade med online-oljefiltreringssystem som kontinuerligt tar bort fukt och partiklar, vilket bibehåller oljekvaliteten på en optimal nivå.

Fråga 5: Vad är den korrigerande åtgärden om oljenedbrytningsspänningstestet misslyckas efter påfyllning?

Svar: Om oljeavbrottsspänningstestet misslyckas efter påfyllning, bearbetas transformatorn vanligtvis på nytt. Den misslyckade oljan dräneras och transformatorn utsätts för en ny vakuumtorkcykel för att avlägsna fukt från isoleringen. Färsk, renad olja införs sedan med samma vakuumfyllningsprocess. Efter påfyllningen testas oljan igen. Denna process kan behöva upprepas tills genomslagsspänningen uppfyller det specificerade kravet. I sällsynta fall där oljan i sig är källan till problemet kan oljan behöva bytas ut mot en ny batch.

7. Slutsats

Uppnåendet av en genomslagsspänning på 60 kV i en oljenedsänkt transformator är resultatet av en noggrant kontrollerad tillverkningsprocess som börjar med oljerening och sträcker sig genom vakuumtorkning, kontrollerad fyllning och rigorösa tester. Varje steg i denna process kräver exakt kontroll av kritiska parametrar – temperatur, vakuumnivå, fyllningshastighet och testförhållanden – för att säkerställa att den slutliga produkten uppfyller de erforderliga specifikationerna för dielektrisk styrka. Standarderna och metoderna som beskrivs i den här artikeln, baserade på IEC 60156, ASTM D1816 och IEC 60076, utgör den tekniska grunden för att uppnå detta kritiska kvalitetsriktmärke.

På Lugao Power Co., Ltd. har vi implementerat ett omfattande kvalitetsledningssystem som införlivar dessa processkontroller och teststandarder i vår transformatortillverkning. Våra oljedoppade transformatorprodukter är designade och tillverkade för att leverera tillförlitlig prestanda under hela livslängden. För mer detaljerad teknisk information, processdokumentation eller produktspecifikationer, vänligen kontakta vårt ingenjörsteam.

Kontakta Lugao Power Co., Ltd.för tekniska specifikationer och kvalitetsdokumentation för våra oljedoppade transformatorprodukter.
