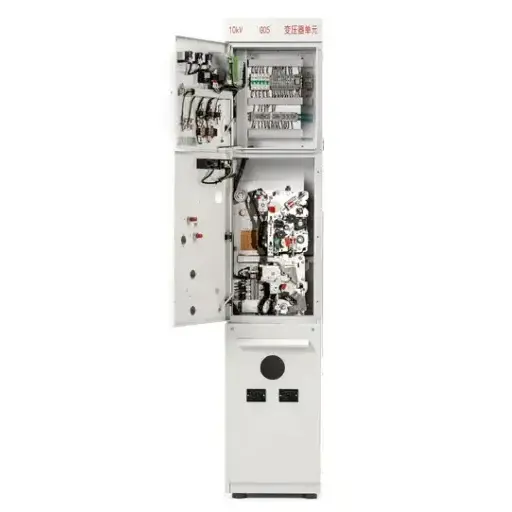

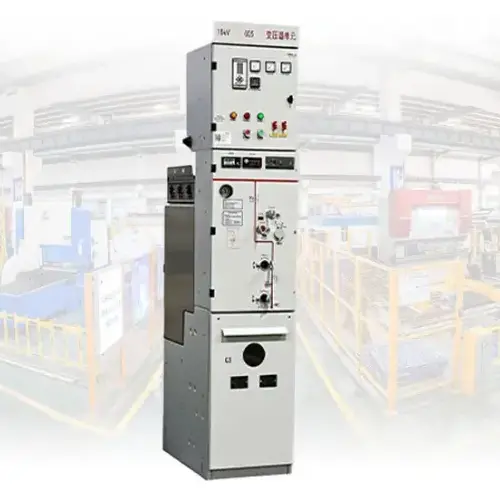

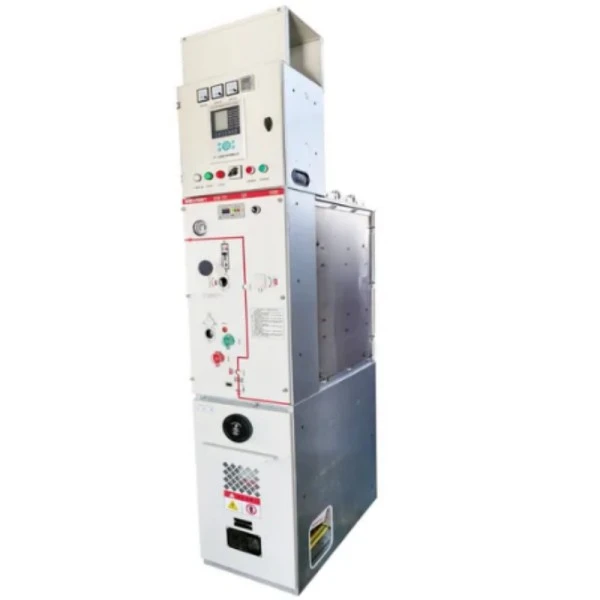

RMU MV HV isolerad ställverkspanel med VCB

Vad är det?

RMU MV HV isolerade ställverkspanel med VCB är en fabriksmonterad, metallomsluten elektrisk distributionsenhet som kombinerarRinghuvudenhet (RMU)funktionalitet med Vacuum Circuit Breaker (VCB) teknologi. RMU möjliggör konfiguration av ringnätverk – ström kan flöda från båda hållen, vilket säkerställer försörjningskontinuitet. VCB, inrymd i en förseglad vakuumbrytare, släcker ljusbågar inom millisekunder när fel uppstår.

RMU (Ring Main Unit) hänvisar till en kompakt ställverksenhet designad för slingade elektriska nätverk. Till skillnad från radiella distributionssystem där ett enda fel kan bryta strömmen till hela nedströmslaster, gör en RMU det möjligt för dig att skapa en ringkonfiguration: ström kan flöda från båda hållen. När ett fel uppstår på en sektion isolerar du helt enkelt den sektionen medan resten av nätverket fortsätter att få ström från det alternativa flödet.

VCB (Vacuum Circuit Breaker) är hjärtat i denna panels skyddssystem. Inuti en förseglad vakuumbrytare kan strömbrytaren släcka elektriska ljusbågar inom millisekunder när ett fel uppstår. Eftersom det inte finns någon luft eller olja inuti brytaren, släcks ljusbågen nästan omedelbart, vilket minimerar skador på nedströmsutrustning och förlänger kontaktlivslängden.

MV HV Isolated Switchgear indikerar att denna produkt fungerar i mellanspännings- till högspänningsområdet (vanligtvis 12kV till 40,5kV) och använder avancerad isoleringsteknik – antingen SF6-gas eller fast dielektrikum – för att isolera strömförande delar från omgivningen.

Vad kan den göra?

1. Strömfördelningskontroll – Slå på/av kretsar manuellt eller via SCADA

2. Felskydd – Avbryt kortslutningsströmmar upp till 31,5kA

3. Nätverksisolering – Säker jordning av utgående kablar för underhåll

Denna panel gör det möjligt för kraftverk, industrianläggningar och kommersiella byggnader att uppnå nästan noll stilleståndstid samtidigt som absolut personalsäkerhet bibehålls. Varje RMU MV HV isolerad ställverkspanel med VCB är byggd för att prestera i de tuffaste miljöerna.

Produktparameter (specifikation)

Produktfunktion och applikation

Nyckelfunktioner

Integrerat VCB-skydd --- Till skillnad från standard RMU med säkringar ger vår RMU MV HV isolerade ställverkspanel med VCB fullvärdig felavbrott. Vakuumbrytaren kräver inget underhåll under sin livstid.

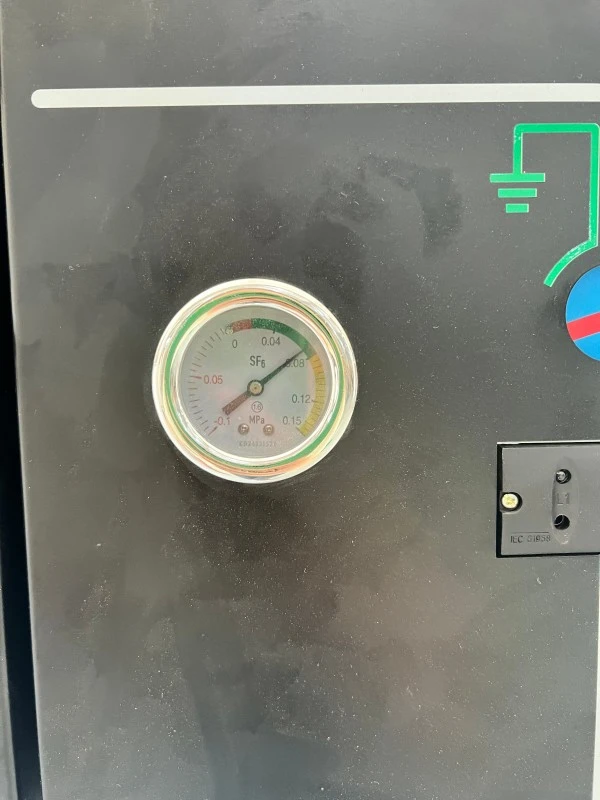

Förseglad SF6-isoleringstank --- Alla spänningsförande delar är inrymda i en 3 mm rostfri ståltank med <0,1 % årligt läckage. Ingen rengöring, ingen isoleringstestning, ingen exponering för damm eller saltdimma.

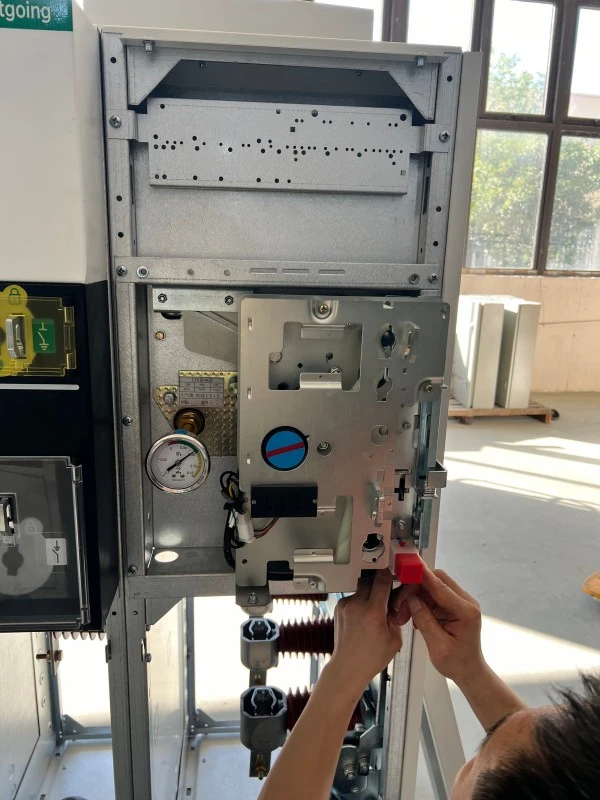

Trepositionsfrånskiljare erbjuder anslutna, frånkopplade och jordade lägen med mekanisk förregling för att förhindra felaktiga sekvenser.

Intern ljusbågshållfasthet ---Testad vid 20kA/1s med tryckavlastning som leder bort heta gaser från operatören.

Compact Footprint --- Upptar 30-50 % mindre golvyta än luftisolerade ställverk, idealiskt för transformatorstationer med begränsad utrymme.

Fjärrövervakning ---Standard hjälpkontakter plus valfri Modbus eller IEC 61850 kommunikation.

Ansökningar

● Urban kraftdistribution (källarstationer, kommersiella komplex)

● Vind- och solkraftsparker (tål vibrationer, extrema temperaturer)

● Industrianläggningar (stål, cement, petrokemi)

● Datacenter (Tier III/IV krav på drifttid)

● Transformatorstationer för järnväg (25kV-system)

● Gruvdrift (dammiga, fuktiga miljöer)

Funktion Frågor och Svar

F: Hur skiljer sig VCB från en lastbrytare?

S: En lastbrytare avbryter endast normala lastströmmar. VCB i denna RMU MV HV isolerade ställverkspanel med VCB avbryter felströmmar upp till 31,5kA i millisekunder, med hjälp av en vakuumbrytare utan joniserbart medium.

Produktionsdetaljer

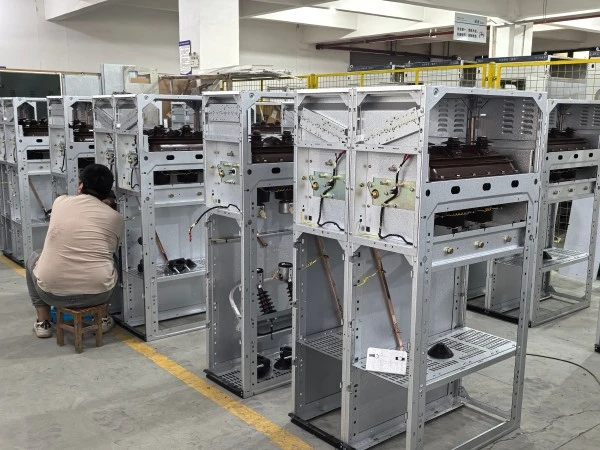

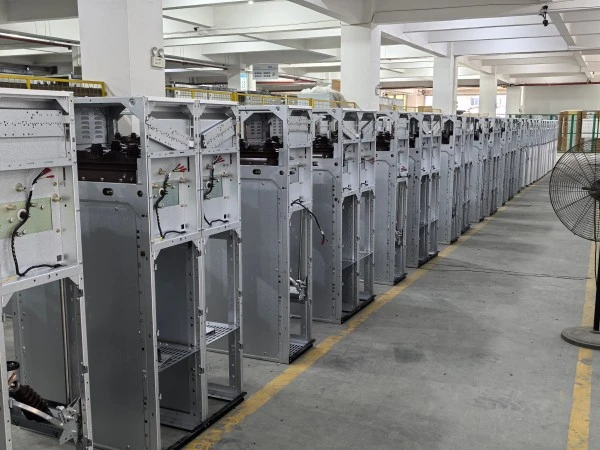

Tillverkningsprocess

● Tanktillverkning --- Laserskuret 316L rostfritt stål, robotsvetsad, röntgeninspekterad, trycktestad vid 0,4 MPa i 24 timmar.

● Vakuumbrytare---Varje brytare genomgår 70kV AC högspänningstest och kontaktresistansmätning.

● SF6-bearbetning---Tanken evakuerats till <10Pa, sedan fylld med SF6-gas (>99,97 % renhet, daggpunkt <-50°C). Halogensniffer kontrollerar alla tätningar.

● Testning ---Mekanisk uthållighet (1 000 cykler), dielektriska (70kV/1min), partiell urladdning (<5pC) och intern bågetest (20kA/1s).

Kvalitetssäkring och certifieringar

Varför välja Lugao Power?

RMU med VCB vs RMU med säkring

I allmänhet rekommenderas VCB RMU för medelstora och stora kraftdistributionssystem som kräver frekventa växlingsoperationer, avancerat skydd och fjärrövervakning. Fuse RMUs är en kostnadseffektiv lösning för transformatorskydd och mindre distributionsnät med relativt stabil belastning.

Förpackning, frakt & efterförsäljning

Förpackning

1. VCI-film inre omslag + skumstoppning + 9 mm plywoodlåda

2. SF6-tryck reducerat till 0,05 MPa för transport

Efterförsäljning och garanti

1. Garantiperiod: 12 månader från driftsättning eller 18 månader från leverans, beroende på vad som inträffar först.

2. Täckning: Material-/utförandedefekter, SF6-påfyllning för läckor >0,5 %/år, VCB-vakuumförlust.

3. Undantag: Felaktig installation, force majeure, obehörig modifiering, förbrukningsmaterial.

Tjänster:

1. Gratis fjärrfelsökning (24-timmarssvar)

2. Reservdelar skickas inom 48 timmar (regionala lager)

3. Utökad garanti tillgänglig (2, 3 eller 5 år)

Vanliga frågor

F1: Kan du tillhandahålla typtestrapporter och FAT?

A: Ja. IEC-typtestrapporter tillgängliga. Fabriksacceptanstestning på vår Zhejiang-fabrik är välkommen. Tredjepartsinspektion (SGS, BV) tillgänglig på kundens bekostnad.

F2: Hur hanteras garantianspråk internationellt?

S: E-posta foton/videor tilllugaoteam@lugaoelectric.com. Fjärrdiagnos inom 24 timmar. För defekter som täcks av försäkringen skickar vi ersättningsdelar utan kostnad..

F3: Vad är den förväntade livslängden för denna RMU MV HV isolerade ställverkspanel med VCB?

A: SF6 tank och samlingsskenor: 30 år. VCB-avbrytare: 10 000 operationer eller 30 år. Mekanismöversyn: 15-20 år. Total livslängd: 25-30 år med korrekt underhåll.

F4: Vilka betalningsvillkor accepterar du?

S: Förstagångskunder: 30 % T/T förskott, 70 % före leverans. Etablerade kunder: 20% T/T + 80% mot B/L kopia. L/C vid sikt accepteras.

F5: Kan RMU MV HV isolerad ställverkspanel med VCB användas på hög höjd?

A: Standarddesign ≤2000m. Höghöjdsversion (ökad krypning, högre SF6-tryck) tillgänglig för upp till 3500m. Anpassad konstruktion för >3500m.
