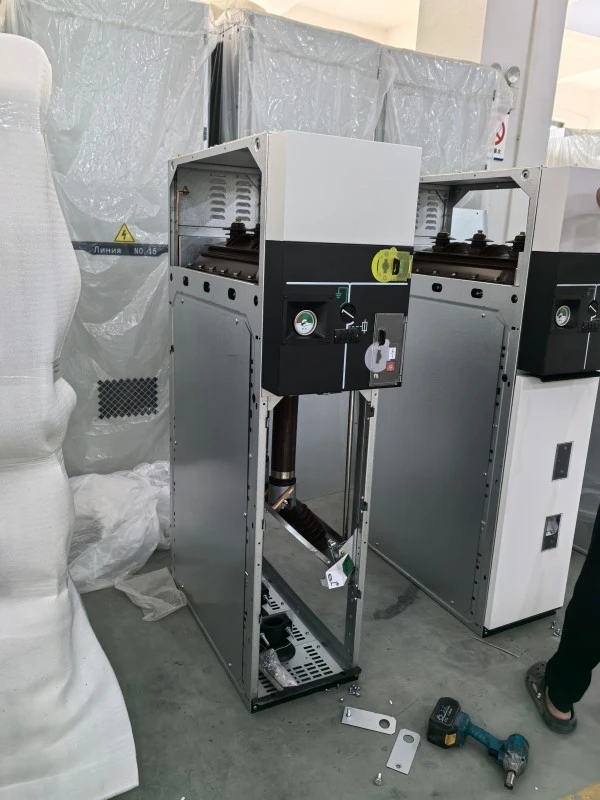

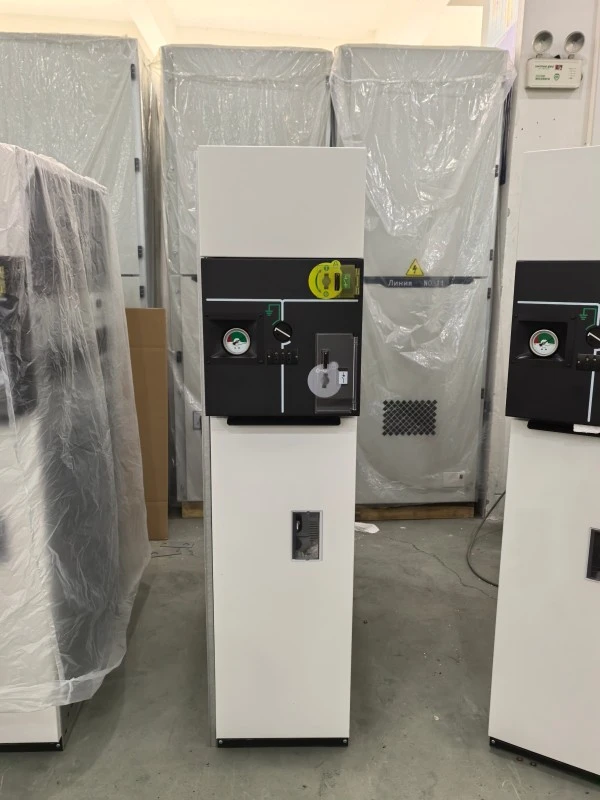

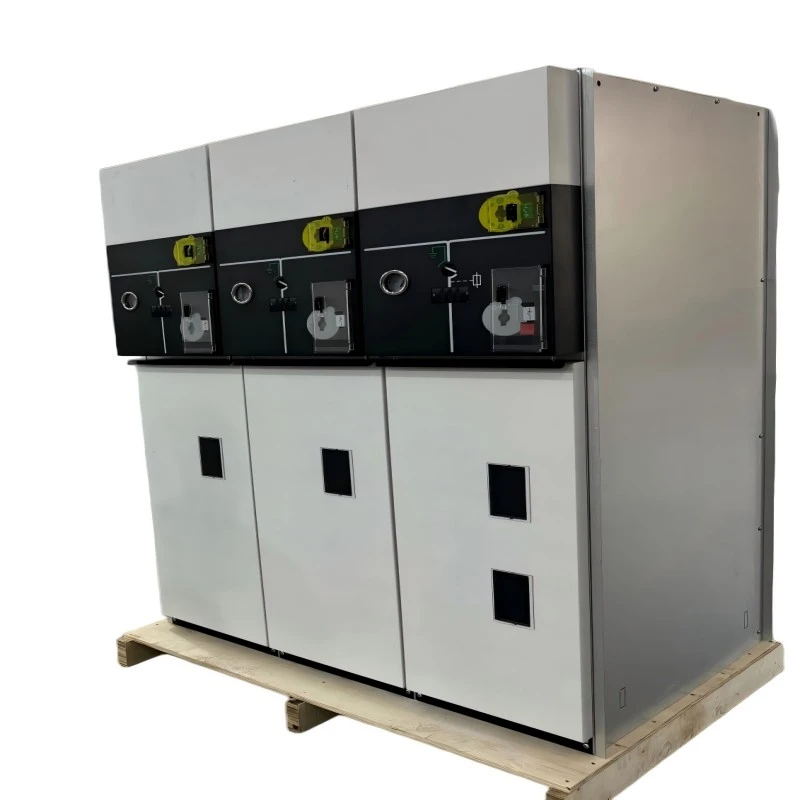

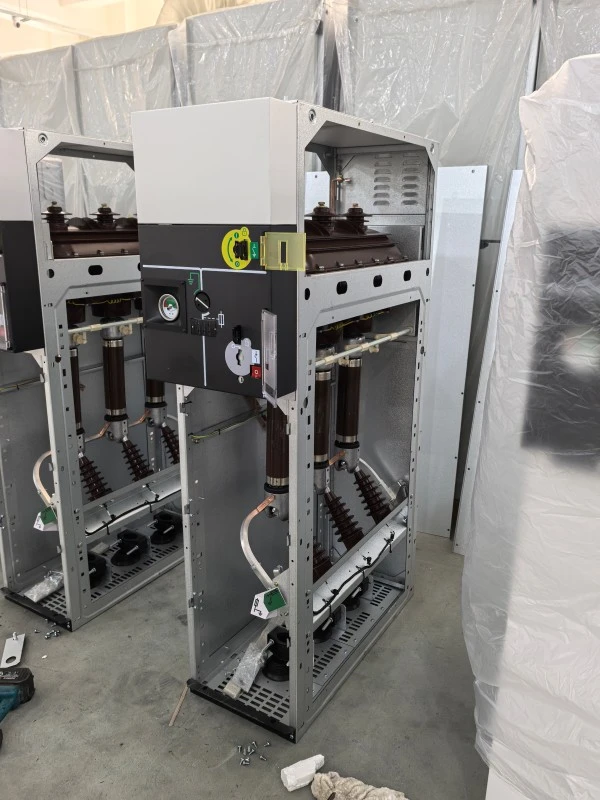

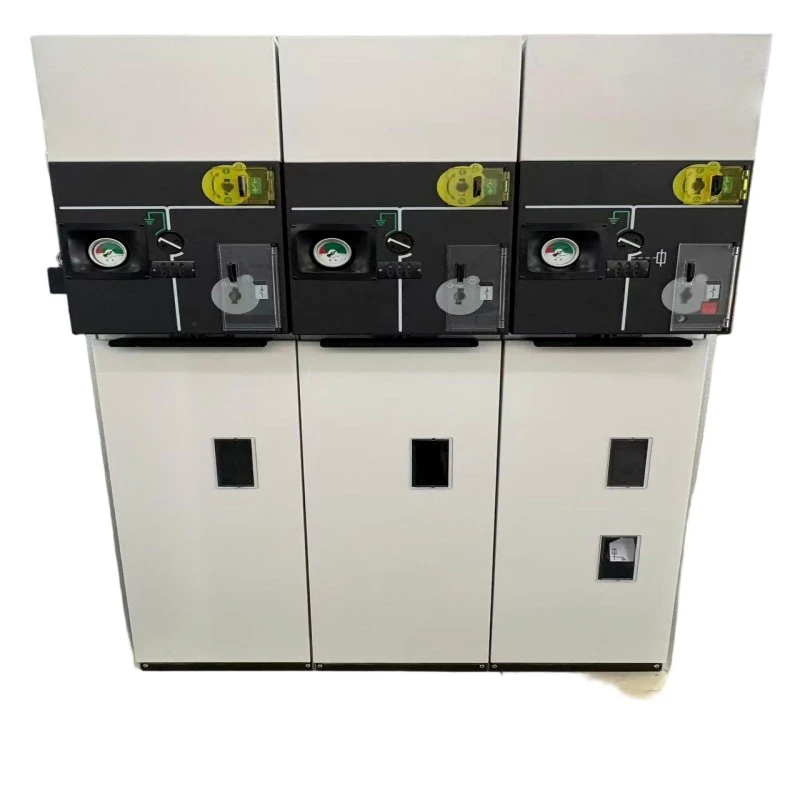

Låggasförreglingssystem metallkapslad RMU

Låggasförreglingssystemet metallomslutet RMU (Ring Huvudenhet) är ett fabriksmonterat, typtestat ställverk designat för mellanspänningsdistributionsnät (upp till 24kV). Den kombinerar SF6-isolerad eller SF6-fri gasteknologi med ett mekaniskt och elektriskt låggastrycksspärrsystem.

Vad det gör:

RMU:n ansluter, isolerar och skyddar transformatorer och kabelkretsar i ringnät på ett säkert sätt. "Low Gas Interlock System" förhindrar automatiskt drift (stängning eller jordning) när det interna gastrycket faller under säkra tröskelvärden - eliminerar risker för inre ljusbågar på grund av otillräcklig dielektrisk styrka. Den metallomslutna konstruktionen ger robust fysiskt skydd och elektromagnetisk avskärmning.

Nyckelfunktioner:

● Lasttillverkning/-brytning

● Jordbrytardrift med förregling

● Felströmsskydd (med säkring eller relä)

● Larm för lågt gastryck och lockout

● Synlig isolering under metallkapsling

Varje låggasförreglingssystem i metall med inkapslad RMU från Lugao Power uppfyller standarderna IEC 62271-200 och GB/T 3906, vilket säkerställer sömlös integrering i smarta nät.

Produktparameter (specifikation)

Produktfunktion och applikation

Kärnfunktioner (med frågor och svar)

Funktion 1: Lågt gastrycksförreglingsmekanism

Förhindrar stängning eller jordning när gasdensiteten är otillräcklig.

Mekaniskt lås + hjälpkontaktåterkoppling till RTU.

Funktion 2: Metallsluten, helt förseglad tank

Rostfri tank med lasersvetsning.

Inga externa exponerade spänningsförande delar.

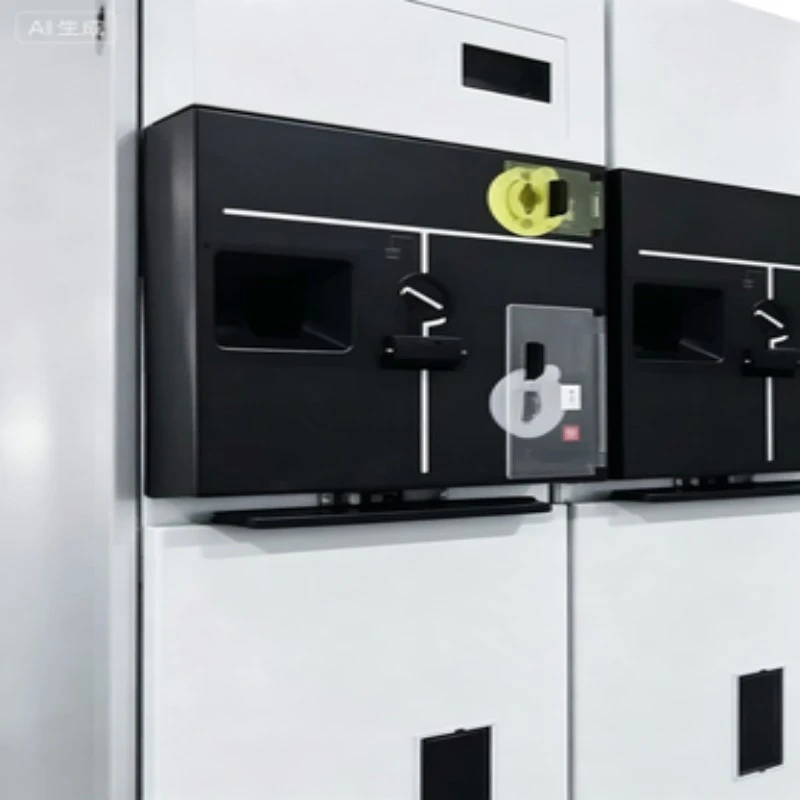

Funktion 3: Integrerade mekaniska/elektriska förreglingar

●Belastningsbrytare – jordbrytare – frontkåpa förreglingskedja.

Nyckellås och hänglås.

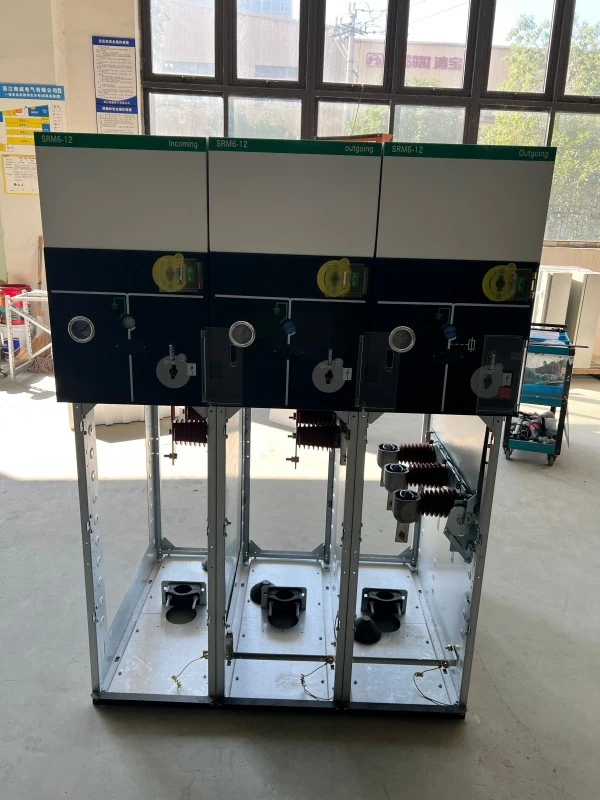

Funktion 4: Kompakt & modulär design

Bredd så låg som 375 mm per enhet.

Expanderbar på båda sidor.

Funktion 5: Underhållsvänligt gassystem

Självtätande ventiler; gastrycksmätare med lågtryckszon markerad i rött.

Ansökningar

1. Sekundära distributionsnätverk (bostäder och kommersiella komplex)

2. Uppsamlingsstationer för vind/solkraft (miljöanpassning)

3. EV laddningsnav ställverk rum

4. Matare för säkerhetskopiering av datacenter

5. Ringnät för industrianläggningar

Frågor och svar --- Produktfunktion Deep Dive

F1: Påverkar låg gasförregling normal drifthastighet?

S: Nej. Under normalt tryck är spärren genomskinlig. Endast när gas läcker (t.ex. på grund av åldrande av tätningar) låser låset --- vanligtvis efter 10+ år. Den lägger till noll fördröjning under rutinväxling.

F2: Vad är det typiska gaspåfyllningsintervallet?

S: För SF6-version, >20 år under normala förhållanden. Låggasförreglingen kommer att utlösa ett larm långt före kritisk nivå, vilket möjliggör planerat underhåll.

F3: Är Låggasförreglingssystemet metallkapslat RMU lämpligt för automatisering av smarta nät?

A: Absolut. Varje enhet tillhandahåller hjälpkontakter för låggaslarm, spärrstatus och brytarläge ---kompatibelt med IEC 61850 via RTU.

Produktionsdetaljer

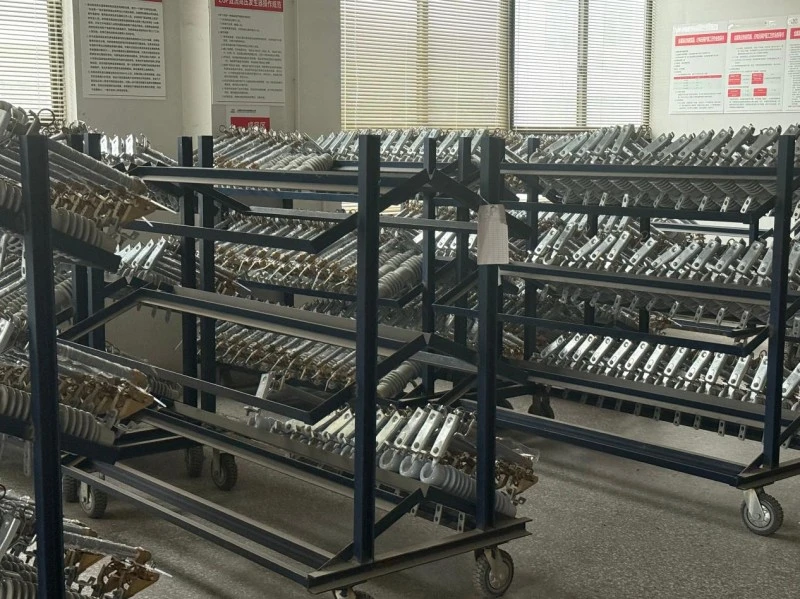

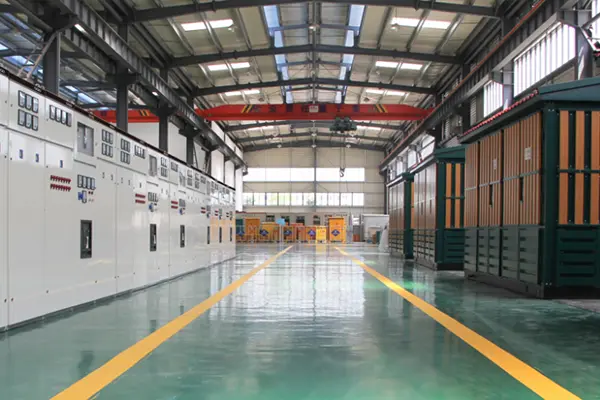

Tillverkningsprocess

●Lugao Power Co., Ltd. tillverkar varje kapslad metall med låg gasförreglingssystemRMUi ett klass 100 000 renrum för gaspåfyllning. Viktiga produktionssteg:

1. Tanklaserskärning och robotsvetsning ---heliumläckagetest (<1×10⁻⁶ mbar·L/s).

2. Vakuumtorkning och avgasning ---fukthalt ≤10 ppm.

3. Mekanisk förreglingsenhet --- 5000-cyklers uthållighetstest.

4. Kalibrering av låggasförregling --- med hjälp av precisionstryckbrytare och kammekanismer.

5. Slutligt elektriskt test --- effektfrekvenshållfasthet (42kV/1min för 12kV-enheter).

6. Unikt serienummer --- kan spåras till råvarucertifikat.

Kvalitetskontroll

Varje RMU genomgår 100 % fabriksacceptanstest (FAT) per IEC.

● Flow gas interlock funktion verifierad vid tre tryckpunkter: normal, larm, lockout.

Partiell urladdningsmätning <5pC vid 1,2Ur.

Certifieringar och kvalitetssäkring

Varför välja Lugao Power Co., Ltd.?

● 15+ år i mellanspänningsställverk.

● Livscykelsupport – reservdelar garanterade i 10 år.

● Anpassad ingenjörskonst – lägg till fjärrövervakning av låggasnivå, värmare eller CT.

"När du köper ett låggasförreglingssystem i metall med RMU från Lugao får du inte bara en produkt, utan en partner inom nätverkssäkerhet."

Förpackning & leverans

Förpackning

1. Individuell RMU: Förseglad i antistatisk PE-påse + torkmedel.

2. Dämpning: 30 mm EPE-skum inuti trälåda.

3. Ytterlåda: Värmebehandlad plywood (ISPM-15-kompatibel för export).

4. Märkning: Bräcklig, tyngdpunkt, gasfylld etikett, förreglingsvarning.

Leverans

1. Hamn: Shanghai / Ningbo.

2. Ledtid: 25 arbetsdagar för standard 630A-enheter (provbeställning 15 dagar).

3. Fraktdokument: Packlista, handelsfaktura, konossement, testrapporter, certifikat för förreglingskalibrering.

Gastransportnotis

SF6 eller ekogasfyllda enheter skickas som "icke-farligt gods" enligt UN 3166 (maskiner med gas). Alla ventiler tätade och skyddade.

FAQ

F1: Vad är garantiperioden för Låggasförreglingssystemets metallkapslade RMU?

S: Lugao Power tillhandahåller 12 månader från driftsättningsdatum eller 18 månader från leverans (beroende på vilket som helst tidigare). Låggasförreglingsmekanismen är täckt i 5 år.

F2: Kan låggasförreglingen förbigås i en nödsituation?

A: No-by design. Bypass skulle besegra säkerheten. Istället tillhandahåller vi en tillfällig gaspåfyllningssats för att återställa trycket inom 30 minuter. Följ alltid lockout-tagout.

F3: Ger du installationsutbildning?

A: Ja. Vi erbjuder gratis fjärrstyrd videoguidning och utbildning på plats för beställningar över 10 enheter.

F4: Hur verifierar jag låggasförreglingsfunktionen före installation?

S: Använd testporten på gasdensitetsmonitorn. Släpp långsamt gasen – vid larmtröskeln (0,03 MPa) hör du ett larmrelä; vid spärrtröskeln (0,02 MPa) blockerar växeldriftsaxeln mekaniskt. Detta visas i vår fabriksvideo.

F5: Är denna RMU kompatibel med SF6-fri gas?

A: Ja. Lugao Power erbjuder ett låggasförreglingssystem i metall med RMU med N2/SF6-blandning (70%/30%) eller C4-FN-baserad gas. （Tröskelvärdena för gasmedium och förregling konfigureras enligt det valda isoleringssystemet.）Tröskelvärdena för förreglingstrycket beräknas om för varje gastyp.
