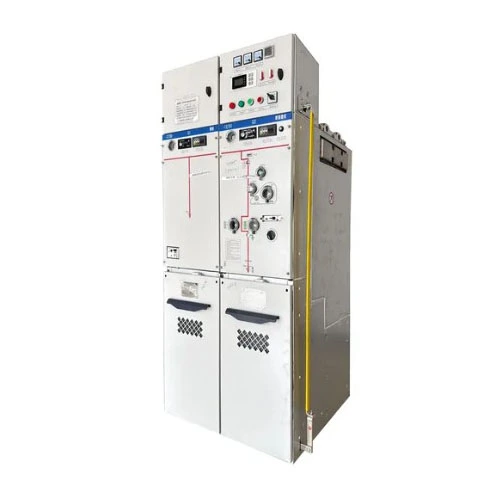

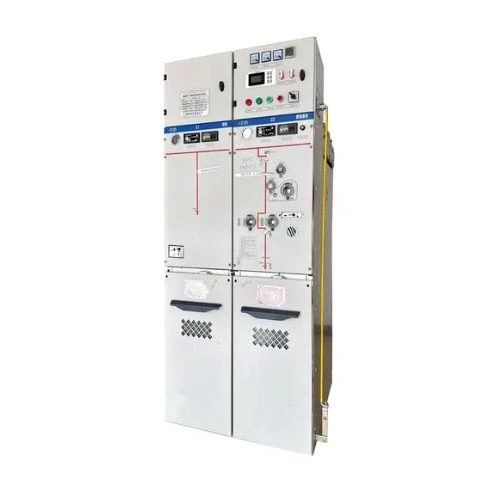

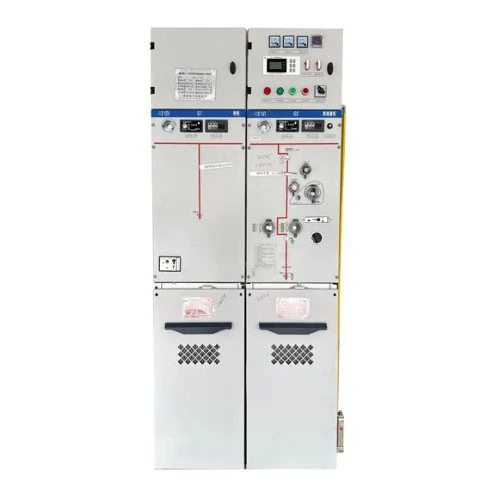

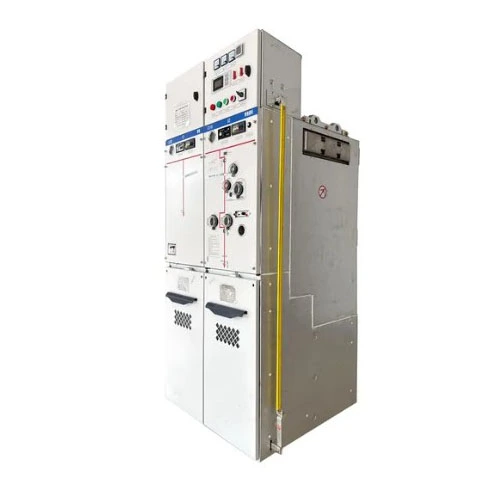

SF6 gasisolerad kompakt RMU metallkapslad ställverk

Det SF6 gasisolerade kompakta RMU metallslutna ställverket är en komplett kraftdistributionsenhet som helt omsluter högspänningsbrytare, samlingsskenor, jordningsbrytare och andra kärnkomponenter inuti en gastank av rostfritt stål fylld med SF6-gas som isoleringsmedium.

Denna produkt används främst i 12kV/24kV kraftsystem förringhuvudenhet (RMU)applikationer eller terminalkraftdistribution.

Vad kan det göra?

Enkelt uttryckt möjliggör den kraftdistribution, omkoppling, skydd och kontroll. Specifika funktioner inkluderar:

1. Göra och bryta lastström - normal ledningsväxling.

2. Skapa och bryta kortslutningsström - i kombination med säkringar eller brytare, bryt snabbt kretsen vid fel för att skydda transformatorer och ledningar.

3. Isolering och jordning - ger en synlig frånkopplingspunkt och jordningsfunktion för att säkerställa säkerheten för underhållspersonal.

4. Kabelanslutning och skydd - fungerar som en inkommande/utgående enhet som ger överströms- och kortslutningsskydd för kabelledningar.

Tack vare sin helt förseglade konstruktion är denna produkt särskilt lämplig för tuffa miljöer (t.ex. hög höjd, luftfuktighet, saltstänk, kraftigt damm) eller markbegränsade platser (t.ex. kommersiella centra, bostadskomplex, vindkraftsparker). Det är en idealisk ersättning för traditionella luftisolerade ringhuvudenheter.

Produktparameter (specifikation)

Följande är de tekniska standardparametrarna för det SF6 gasisolerade kompakta RMU metallslutna ställverket tillverkat avLugao Power Co., Ltd.:

Produktfunktion och applikation (Q&A-format)

F1: Vilken är den största egenskapen hos detta SF6 gasisolerade kompakta RMU metallslutna ställverk?

S: Den största egenskapen är extrem kompaktitet och helt isolerad design. Jämfört med traditionella luftisolerade RMU:er minskar vår produkt volymen med cirka 70 % samtidigt som den bibehåller överlägsen elektrisk prestanda. Alla högspänningsspänningsförande delar är helt förseglade inuti en gastank av rostfritt stål, opåverkade av extern kondens, föroreningar eller små djur --- verkligen uppnår 30 års underhållsfri drift. Dessutom har vår SF6-isolerade ringhuvudenhet en modulär design som tillåter flexibel kombination av inkommande/utgående enheter, mätenheter, PT-enheter, etc., enligt användarens krav.

F2: Hur tillförlitlig är den i tuffa miljöer?

A: Extremt pålitlig. Gastanken är tillverkad med hjälp av lasersvetsning och heliumläckagedetektering, med en årlig läckagegrad under 0,1 %, vilket säkerställer långsiktig SF6-gastryckstabilitet. Även vid -40°C extrem kyla eller +55°C hög temperatur, eller vid höjder upp till 3000 meter, bibehåller vår produkt sin nominella isoleringsnivå. Många kunder har installerat detta kompakta RMU-ställverk i kustnära vindkraftsparker och gruvor, där det har fungerat i åratal utan några isolationsöverslag.

F3: Vilken säkerhetsdesign har produkten?

S: Säkerhet är vår högsta prioritet. Produkten har ett "fem-förebyggande" förreglingssystem (förhindrar felaktig effektbrytare, förhindrar strömbrytare under belastning, förhindrar att jordningsbrytaren stängs när den är strömförande, förhindrar strömförsörjning med stängd jord och förhindrar att man kommer in i strömförande fack). Dessutom har gastanken en intern ljusbågsfelklassificering på IAC AFLR 20kA/1s, med tryckavlastningskanaler som riktar ljusbågsenergin till ett säkert område utanför kapslingen. Ett observationsfönster på manöverpanelen ger en tydlig bild av isoleringsgapets status.

F4: Vilka specifika tillämpningsscenarier är det lämpligt för?

S: Vår produkt används ofta i följande scenarier:

● Urbana bostadskomplex, kommersiella byggnader --- som huvudsakliga inkommande och distributionsenheter i transformatorstationer, vilket sparar golvyta.

● Vindkraftsparker, solcellskraftverk --- som RMU-enheter inuti kompakta transformatorstationer som tål temperaturvariationer.

● Industriparker, fabriker --- skyddar små och medelstora transformatorer, ersätter traditionella avfallssäkringar.

● Tunnelbanor, tunnlar, flygplatser --- högtillförlitliga strömförsörjningsnoder som kräver låga felfrekvenser.

● Datacenter --- Laster på A-nivå med extremt höga krav på försörjningskontinuitet, vilket möjliggör automatisk standby-strömöverföring med automation.

● Gruvor, hamnar --- dammiga, fuktiga miljöer där helt tät konstruktion är en klar fördel.

Oavsett om du behöver en eller hundratals enheter av SF6 gasisolerade kompakta RMU metallslutna ställverk, kan vi tillhandahålla standardiserade eller skräddarsydda lösningar.

Produktionsdetaljer (fördelar jämfört med konkurrenter)

Detaljerad jämförelse: Lugao Power vs. Ordinary Brands

Våra grundläggande differentierande fördelar:

1. Verkligen "underhållsfri": Vanliga märken hävdar att de är underhållsfria men har årliga gasläckage >1 %, vilket kräver påfyllning vart 3-5 år.Lugao Poweranvänder en dubbeltätningsring + hårdtätningsstruktur av metall med en årlig läckagegrad ≤0,1 % – ingen påfyllning behövs under designlivslängden.

2. Extrem miljöanpassningsförmåga: Vår produkt har klarat -45°C lågtemperatur- och +60°C högtemperaturtyptest, och 720-timmars saltspraytestning (vanlig = 96 timmar) – lämplig för kust- och alpina regioner.

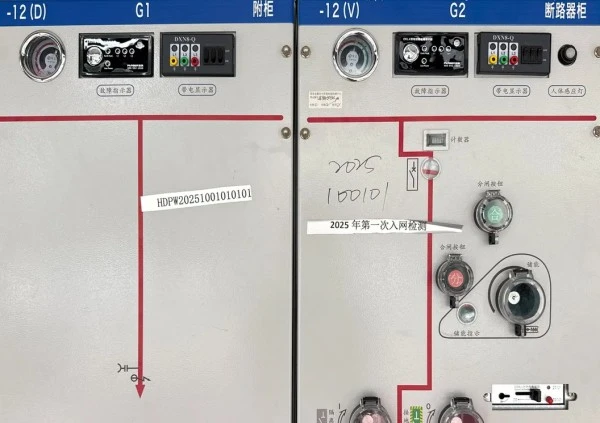

3. Användarvänlig drift: Omkopplarlägen, jordningsstatus och öppet/stängt läge är alla färgkodade på panelen, och manöverhandtaget ger kraftåterkoppling för att förhindra felaktig användning.

4. Högre kortslutningsmotståndsförmåga: Standard kräver 20kA/3s; vi designar med en marginal på 25kA/3s och toppmotstånd på 63kA --- överskrider branschgenomsnittet med 15%.

Vanliga frågor (FAQ)

F1: Är SF6-gasen i detta SF6-gasisolerade kompakta RMU-metallslutna ställverk miljövänlig? Kommer det att fasas ut senare?

S: För närvarande är SF6 fortfarande den bästa isoleringsgasen, men vi har redan utvecklat miljövänliga versioner (C4 eller torr luft). Bensintanken på enheten du köper är extremt väl förseglad, med minimalt läckage under 30 års drift. Om en miljövänlig eftermontering behövs i framtiden kan vi erbjuda en komplett service för byte av bensintank.

F2: Vad ska jag göra om gastrycket sjunker under drift?

S: Vår produkt levereras som standard med en gasdensitetsmätare (med lågtryckslarmkontakt). När trycket sjunker till 0,25 bar (relativt) skickas en larmsignal till styrsystemet. Vid den tidpunkten bör ett strömavbrott begäras, och vårt eftermarknadsteam kommer att besöka för att kontrollera läckor och fylla på SF6. Under normala omständigheter krävs nästan aldrig påfyllning på grund av läckage.

F3: Kan produkten anpassas till befintliga distributionsautomationssystem?

A: Absolut. Vår SF6-gas i denna SF6-gasisolerade kompakta RMU är reserverad med DTU-gränssnitt och utrymme för elektriska manövermekanismer. Genom att lägga till en elektrisk modul och styrkablar kan den anslutas till IEC 60870-5-101/104 eller Modbus kommunikationsprotokoll för att uppnå fjärröppning/stängning, ström/spänningsavläsning och uppladdning av felindikatorer.

Varför välja Lugao Power?

Etablerat 2016:Lugao Power är en professionell tillverkare av medel- och högspänningsutrustning för kraftöverföring och distribution, med egen fabrik och integrerad FoU-, produktions- och försäljningskapacitet.

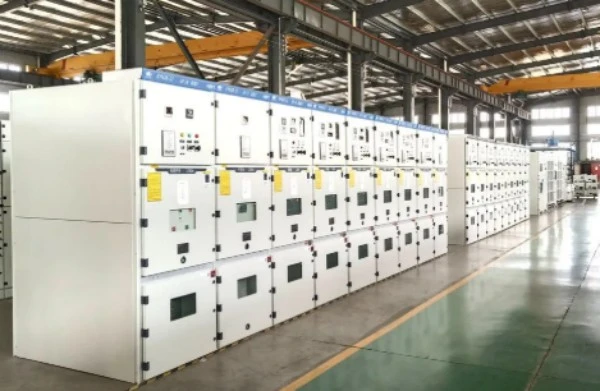

3 000+ m² tillverkningsanläggning:Vår produktionsanläggning stödjer tillverkning, montering, inspektion och testning av krafttransformatorer, RMU:er, ställverk och annan kraftdistributionsutrustning.

30+ länder som serveras:Lugao Power-produkter har exporterats till mer än 30 länder och betjänar kraftnät, industri, infrastruktur, förnybar energi och andra internationella projekt.

ISO9001 & SGS-certifierad:Vår kvalitetsledning och produktionsprocesser stöds av ISO 9001 och SGS-certifieringar. Tillämpliga produkter finns även med CE- och CCC-certifieringar.

60+ teknisk personal:Vårt tekniska team stödjer produktdesign, projektkonfiguration, skräddarsydda lösningar och teknisk dokumentation för olika kraftdistributionskrav.

Fabriksdirekt projektstöd:Från produktval och teknisk design till tillverkning, testning, leverans och support efter försäljning, Lugao Power tillhandahåller integrerat stöd för globala kraftdistributionsprojekt.
