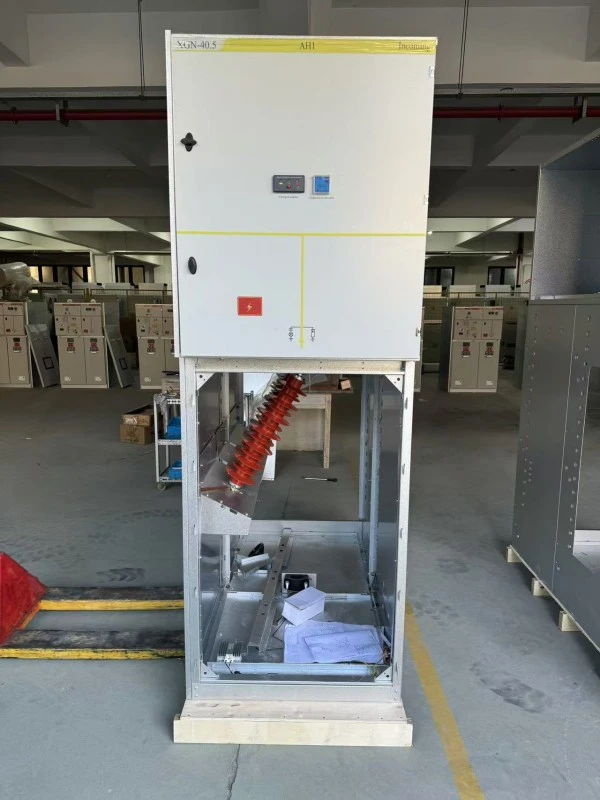

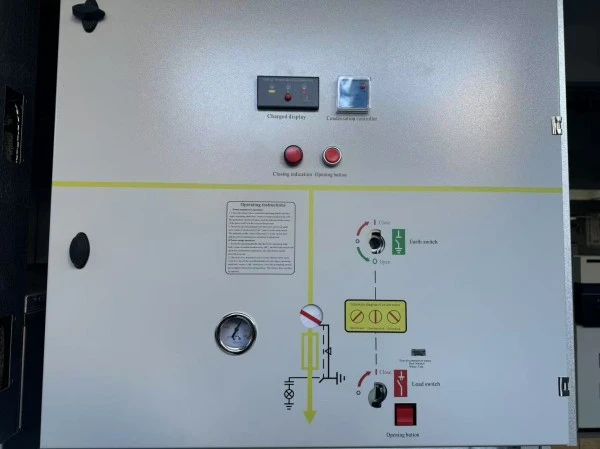

Miljövänlig gasisolering RMU

Den miljövänliga gasisoleringen RMU (Ring Huvudenhet) är ett fabriksmonterat, förseglat, metallinneslutet mellanspänningsställverk (upp till 24kV) som använder en miljövänlig gasblandning som sitt primära isolerande och ljusbågssläckande medium --- istället för ren SF6. Till skillnad från traditionella SF6 RMU som har en hög global uppvärmningspotential (GWP = 23 500), har SF₆ en GWP på cirka 24 300 enligt aktuella EU-referensdata. Lugao Powers eco-RMU använder antingen en syntetisk luft, N₂/SF₆-blandning (med mindre än 10 % SF6) eller fluorketonbaserad (C5-FK) gas. Dessa gaser är giftfria, ej brandfarliga och har en GWP under 1 (för syntetisk luft) eller under 600 (för C5-FK), jämfört med 23 500 för ren SF6.

Produktfördelar

Varför väljaLugao PowerEco-Gas RMU över SF6-alternativ?

Produktegenskaper

Funktionslista med tekniska förklaringar

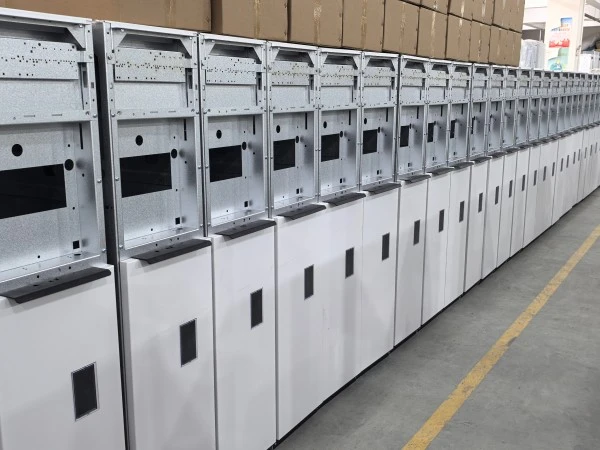

Produktionsdetaljer

Hur Lugao Power tillverkar Eco-Gas RMU

Varje RMU för miljövänlig gasisolering produceras i vår ISO 9001:2021 och ISO 14001 certifierade anläggning i Wenzhou, Kina. Tillverkningsprocessen är speciellt anpassad för hantering av ekogas – till skillnad från SF6 produktionslinjer.

Steg-för-steg produktionsprocess

1. Tanktillverkning

● 3 mm rostfritt stål (AISI 304) – laserskuren, robotböjd, svetsad med automatiserad MIG-process.

● 100 % heliumläckagedetektering: Tank nedsänkt i vakuumkammare; heliumspraytest – läckagehastighet <1×10⁻⁶ mbar·L/s (20 gånger strängare än IEC-kravet).

2. Komponentmontering

● Omkopplarmekanism med tre lägen monterad i renrum (klass 100 000).

● Kopparkontakter silverpläterade (15μm tjocklek) – säkerställer lågt kontaktmotstånd (<30μΩ).

● Slutarmekanism – rostfritt stål, kamdriven.

3. Vakuumbearbetning

● Tank uppvärmd till 80°C under vakuum (<10 Pa) i 8 timmar – tar bort fukt (mål <10ppm).

● Förhindrar intern kondensation och dielektriskt genombrott.

4. Ekogaspåfyllning

● Gasblandning beredd i en särskild blandningsstation (noggrannhet ±1%).

● För C5-FK-blandning: C5-FK (fluorketon) + CO₂ + O₂ (spår).

● Fyllningstryck: 0,04 MPa relativt vid 20°C.

● Varje tank är serienummererad med gassammansättningsetikett.

5. Slutlig elprovning

● Strömfrekvensmotstånd: 42kV/1min (12kV-enheter).

● Blixtimpuls: 75kV topp (1,2/50μs).

● Partiell urladdning: <5pC vid 1,2Ur (12kV = 14,4kV testspänning).

● Kontaktresistansmätning: Antecknad på testcertifikat.

● Mekaniskt funktionstest: 50 öppna/stäng-cykler – ingen gastrycksändring.

6. Förreglingsverifiering

● Alla mekaniska förreglingar testade med mätstift – kraftmätning registrerad.

7. Förpackning

● Gasfylld enhet förseglad med transportlock på ventil.

● Tryckmätare skyddad med skumskydd

Milstolpar för kvalitetskontroll

Eftermarknadsservice och garanti

Garantiperiod:

12 månader från idrifttagningsdatum eller 18 månader från leveransdatum (beroende på vilket som inträffar först).

Omfattas av garantin:

1. Alla mekaniska delar (brytarmekanism, förreglingar, jordbrytare, indikatorer)

2. Gastankens integritet (läckage på grund av tillverkningsfel)

3. Primära och sekundära kontakter

4. Ekologisk gassammansättning (om fabriksfyllningen avviker från certifikatet)

5. Tryckmätare och densitetsvakt

Ej täckt:

1. Skador på grund av felaktig förvaring eller installation (t.ex. tappa enheten)

2. Yttre korrosion på grund av aggressiv miljö (t.ex. kemisk anläggning)

3. Naturens handlingar (jordbävning, översvämning, blixtnedslag)

4. Förbrukningsvaror (säkringar, indikatorlampor, batterier)

Vanliga frågor

F1: Exakt vilken gas används i den miljövänliga gasisoleringen RMU?

S: Lugao Power erbjuder två alternativ:

● Alternativ A (ekonomi): N₂ + 10 % SF₆-blandning – GWP ≈ 2 350 (fortfarande 90 % lägre än ren SF₆).

● Alternativ B (grön premium): C5-FK (fluorketon) + CO₂ + O₂ – GWP < 600, ingen PFAS, lämplig för projekt som vill minska beroendet av SF₆-isoleringsgaser med hög GWP.

Båda är giftfria, ej brandfarliga och godkända av IEC 62271-200.

F2: Är gasens prestanda identisk med SF6?

S: Ja, vid samma arbetstryck (0,04-0,05 MPa) är den dielektriska styrkan och bågsläckningsförmågan likvärdiga. Vår miljövänliga RMU klarar samma typtester som SF6-enheter: 42kV tålamod, 20kA kortslutning och 50 mekaniska operationer.

F3: Vad händer om gasen läcker? Är det farligt för arbetare?

S: Ekogas är icke-giftig (till skillnad från SF6 som kan producera giftiga biprodukter under ljusbågsbildning). Men stora läckor i trånga utrymmen kan tränga undan syre. Lugao Powers RMU inkluderar ett lågtryckslarm. Om den utlöses, ventilera rummet innan du går in. Gasen i sig är säker att andas i små mängder (liknande CO₂-brandsläckare).

F4: Kan jag fylla på gasen lokalt om det behövs?

S: Tanken är förseglad för livet --- du ska aldrig behöva fylla på under normala förhållanden (läckage <0,1 % per år). Men om en ventil är skadad tillhandahåller Lugao Power påfyllningssatser med den exakta gasblandningen. Vi rekommenderar inte att man använder lokal SF6 – det skulle motverka miljösyftet.

F5: Är din miljövänliga gasisolering RMU dyrare än SF6?

S: Initial inköpskostnad är cirka 8-12 % högre på grund av gasblandningen och den dedikerade produktionslinjen. Dock:

1. Du slipper framtida SF6 återvinningskostnader

2. Du är kvalificerad för skattelättnader för grönt byggande (t.ex. i Singapore, EU).

3. Många företag betalar nu en premie för SF6-fria ställverk i sina inköpspoäng.

4. Under en 20-årig livscykel är Lugaos eko-RMU kostnadsneutral eller billigare.

F6: Vilka certifieringar har denna RMU?

S: Fullständiga IEC 62271-200-typtester (KEMA-certifierad). Ytterligare:

● ISO 14001 (tillverkning av miljöledning)

● CE-märkning

● Kinesiska GB/T 3906

F7: Kan jag eftermontera en befintlig SF6 RMU-panel med eko-gas?

S: Nej, gashanteringssystemet, tätningar och tryckinställningar är olika. Däremot Lugao Power'sgasisolerad RMUhar samma yttermått och skenavstånd som de flesta vanliga SF6 RMU:er. Detta möjliggör "drop-in"-ersättning utan anläggningsarbeten.

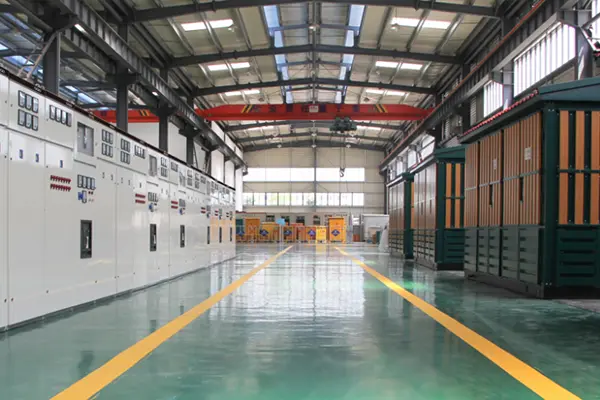

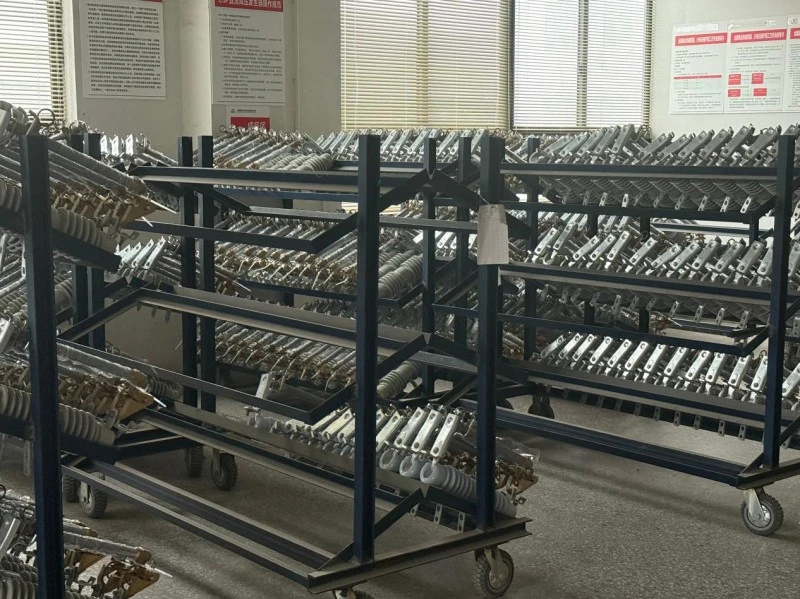

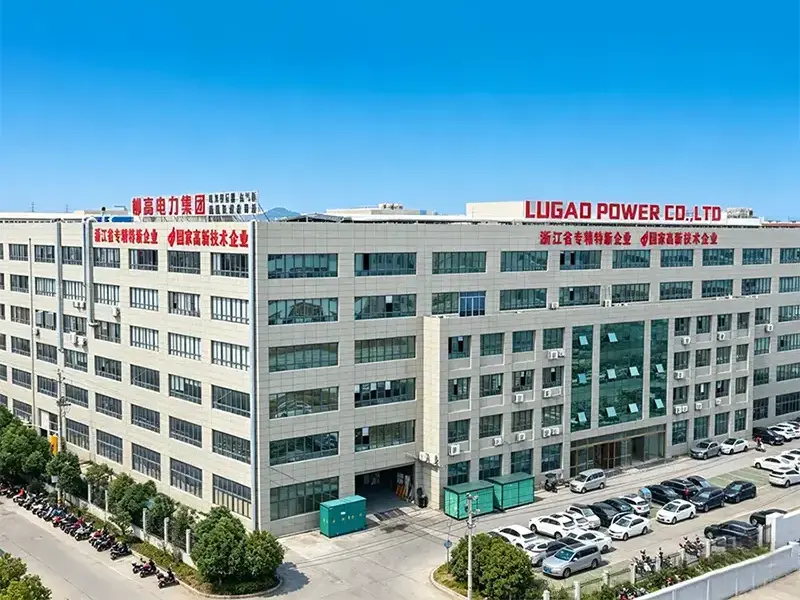

Lugao fabrik
