Ring Huvudenhet Sf6 utdragbart ställverk

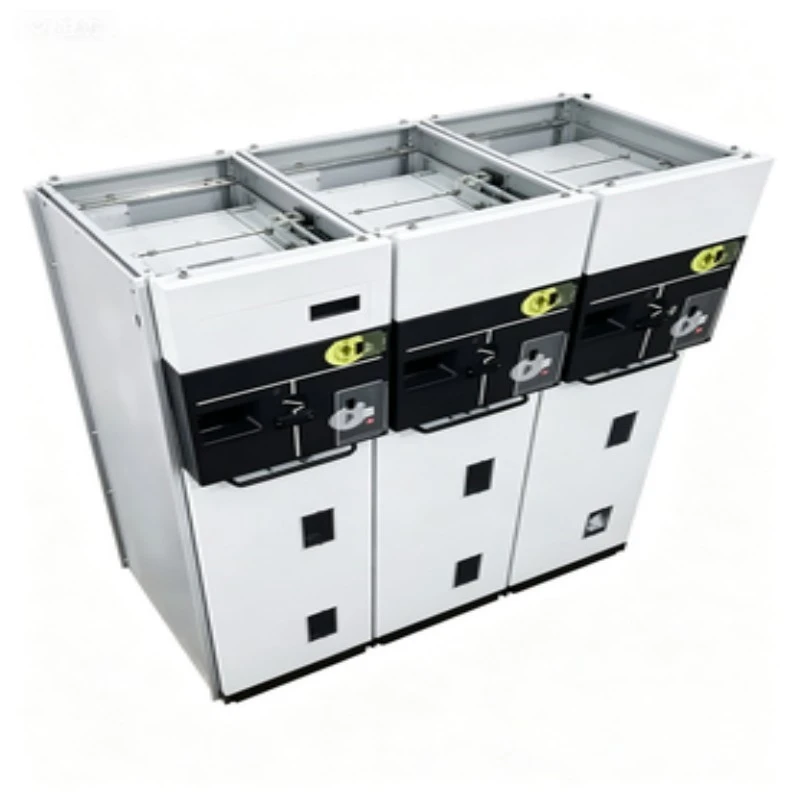

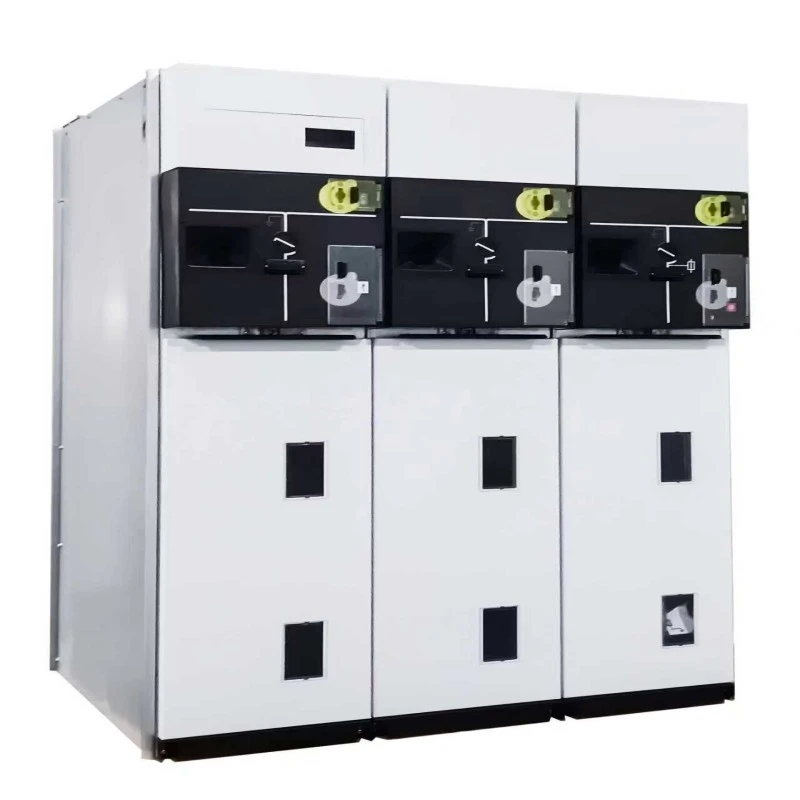

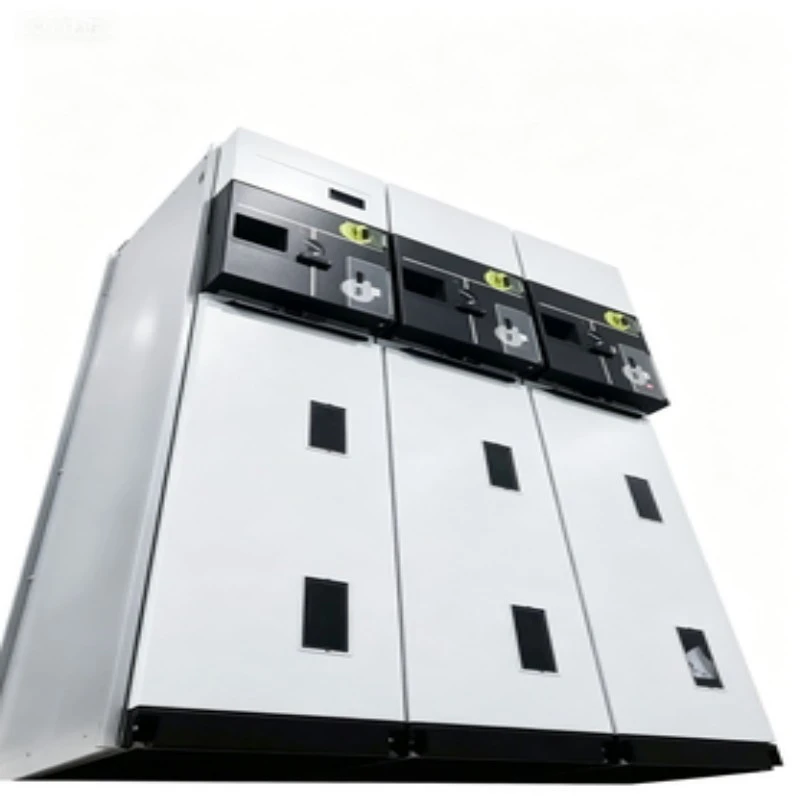

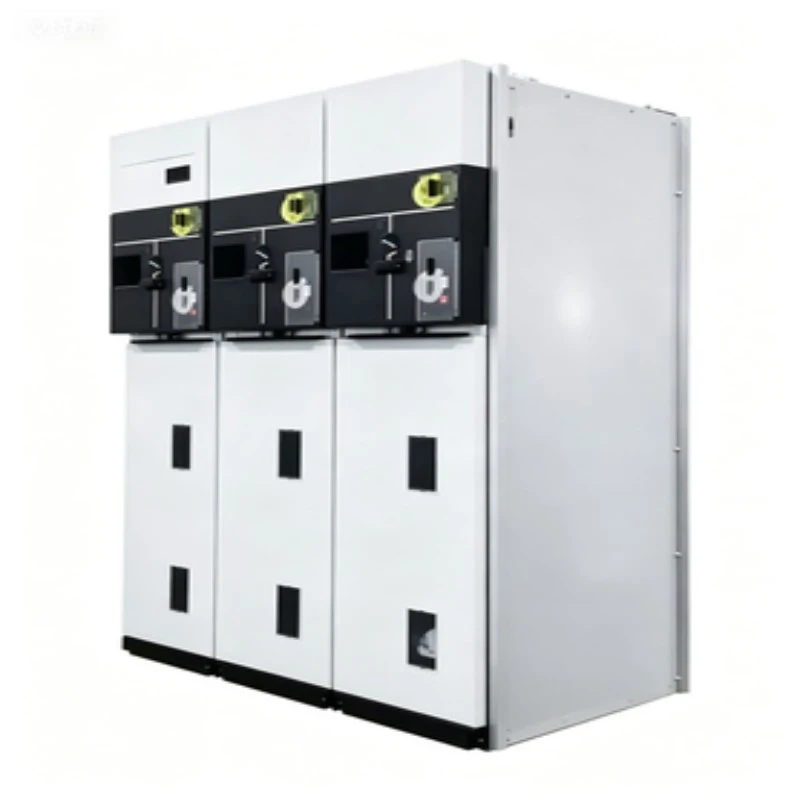

Vad är Ring Main Unit SF6 utdragbart ställverk?

Deställverkär ett fabriksmonterat, metallinneslutet, SF6-isolerat ställverk designat för mellanspänningsringnät (upp till 24kV/36kV). Till skillnad från fast typRMUs, den här utdragbara versionen har avtagbara lastbilsmonterade omkopplingsanordningar---typiskt en vakuumbrytare eller SF6-lastbrytare som fysiskt kan rullas ut ur kapslingen för underhåll, inspektion eller utbyte utan att strömbryta hela samlingsskenan.

Vad kan det göra?

Detta ringhuvudenhet SF6 utdragbara ställverk utför tre viktiga funktioner i kraftdistribution:

1. Ring nätverksanslutning --- Ansluter inkommande matare från två riktningar, vilket möjliggör redundant strömförsörjning.

2. Transformatorskydd ---Kopplar och skyddar distributionstransformatorer upp till 2500kVA med hjälp av integrerade säkringar eller en strömbrytare.

3. Isolering för underhåll ---Den utdragbara mekanismen ger ett synligt brythål, vilket säkerställer absolut säkerhet för personal som arbetar nedströms.

4. Felavbrott --- Avbryter kortslutningsströmmar upp till 25kA.

5. Kabeltestning och jordning --- Jordomkopplare och kabeltestportar möjliggör säkert kabelarbete.

Varje SF6 RMU-ställverk från Lugao Power överensstämmer med IEC 62271-200, och erbjuder både belastningsförmåga och felströmsmotstånd i ett kompakt fotavtryck (bredd så låg som 450 mm per panel).

Produktparameter (specifikation)

Obs: Tekniska parametrar kan variera beroende på den valda konfigurationen. Kontakta Lugao Power för det slutliga tekniska databladet.

Produktfunktion och applikation

Funktion Frågor och Svar – Förstå den uttagbara fördelen

F1: Vad gör den utdragbara designen bättre än en fast RMU?

S: En fast RMU kräver full panelavstängning för underhåll av ställverk. Med ett Ring Main Unit sf6 utdragbart ställverk rullar du helt enkelt ut kopplingsmodulen till "bortkopplad" eller "test" position. Samlingsskenan förblir strömförande och nedströms kretsar kan servas säkert. Driftstopp minskar från timmar till minuter.

F2: Hur vet jag att den utdragbara lastbilen är i rätt läge?

S: Lugao Powers design inkluderar tre distinkta mekaniska positioner --- Ansluten, Testa och Frånkopplad --- var och en med taktil återkoppling, visuella indikatorer på lastbilen och hjälpkontakter för fjärrövervakning av SCADA. En säkerhetsslutare täcker automatiskt fasta kontakter när trucken dras tillbaka.

F3: Är SF6-gas underhållsfri i denna utdragbara design?

A: Ja. SF6-tanken är förseglad för livet (≥30 år under normala förhållanden). Den utdragbara mekanismen är placerad i lågspänningsfacket eller främre lastbilsområdet – inte inne i bensintanken. Att dra tillbaka omkopplaren stör därför inte SF6-trycket eller den dielektriska integriteten. Detta är en nyckeldifferentiering av den utdragbara SF6-ringhuvudenheten.

F4: Har denna RMU stöd för fjärrkontroll?

A: Ja. Utdragbara truckar kan förses med motoriserade mekanismer och positionsåterkopplingssensorer, vilket möjliggör fullständig fjärrstyrning in/ut – kompatibel med IEC 61850 GOOSE-meddelanden.

Lämpliga applikationer för SF6-isolerade ställverk

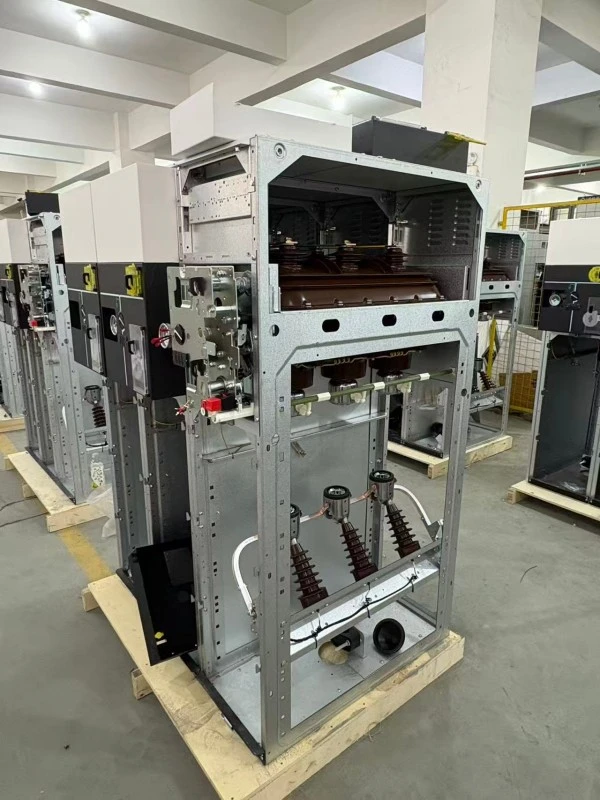

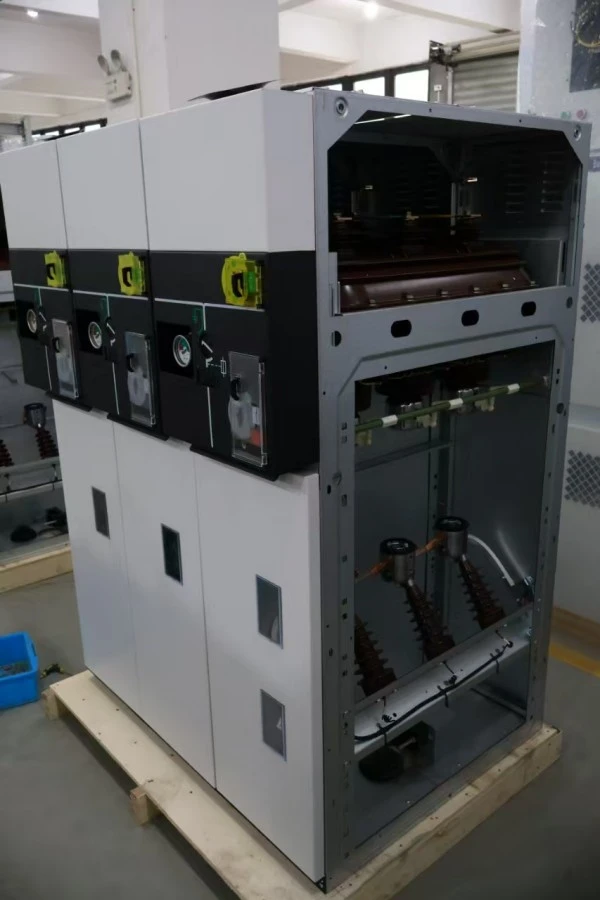

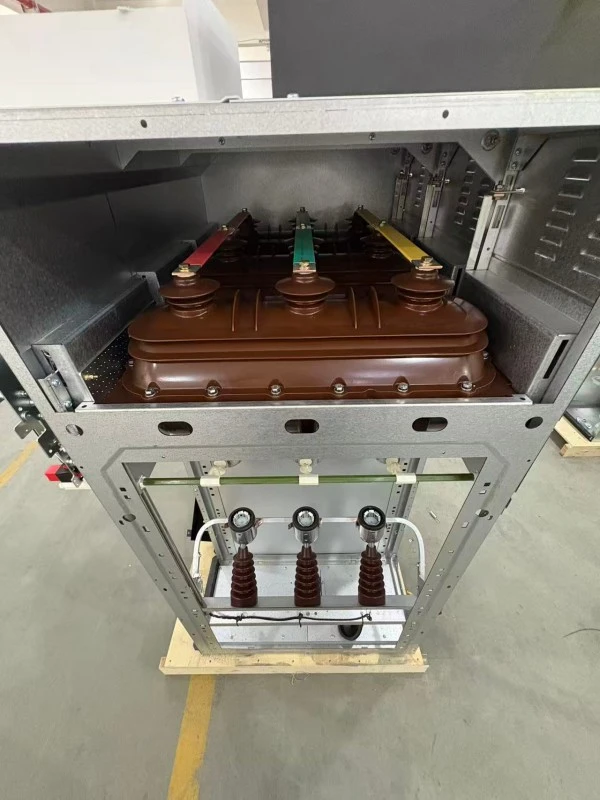

Produktionsdetaljer

Varje Ring Main Unit sf6 utdragbara ställverk tillverkas i vår ISO 9001-certifierade anläggning med dedikerade monteringslinjer för fasta och utdragbara varianter.

Viktiga produktionssteg:

1. Tanktillverkning --- 3 mm rostfritt stål, robotlasersvetsning, 100 % heliumläckagetest (läckagehastighet <1×10⁻⁶ mbar·L/s).

2. SF6-bearbetning --- Vakuumfyllning med daggpunkt ≤ -50°C, tryck kalibrerat vid 20°C referens.

3. Utdragbar lastbilsenhet ---Precisionsstyrskenor, antifriktionsrullar, självinställande primära kontakter (försilvrad koppar, 12 μm tjocklek).

4. Inställning av förregling --- Varje enhet genomgår 200 insättnings-/utdragningscykler för att verifiera mekaniska låsningar.

5. Högspänningstest --- Strömfrekvensmotstånd: 42kV/1min (12kV-enheter); partiell urladdning <5pC vid 1,2Ur.

6. Temperaturstegringstest ---Vid 1,1× märkström, alla punkter inom standardgränserna.

7. Unikt serienummer --- Graverat på både höljet och den utdragbara lastbilen för full spårbarhet.

Kontrollpunkter för kvalitetskontroll

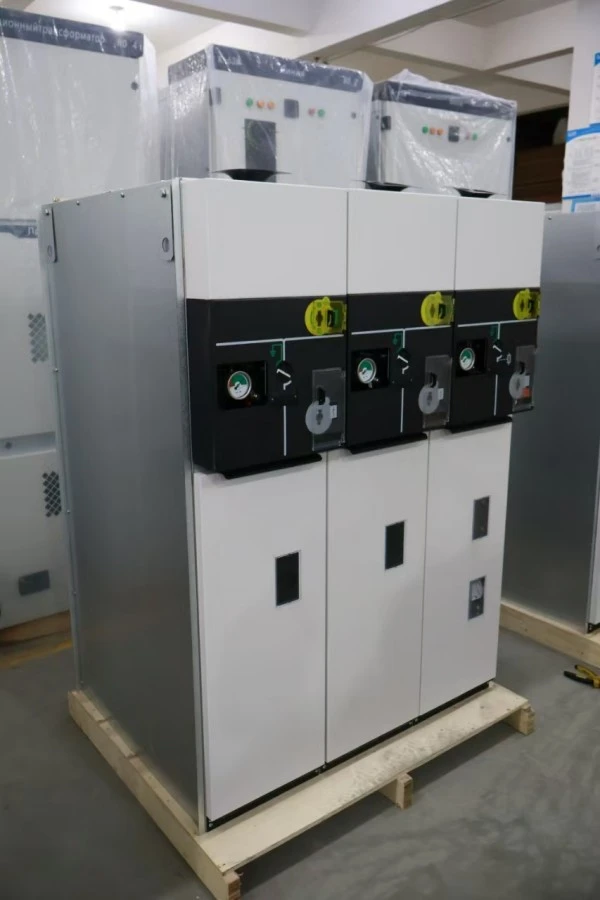

Förpackning

Varje Ring Main Unit sf6 utdragbar ställverkspanel packas individuellt för export:

Märkning på lådan:

1. "SF6-gasfylld – släpp inte"

2. "Utdragbar lastbil inuti – hantera med försiktighet"

3. Tyngdpunkt, lyftpunkter, ömtåliga etiketter

Den utdragbara trucken transporteras inuti panelen (i frånkopplat läge) för att förhindra skador. För beställningar med flera lastbilar finns separat förpackning som tillval.

Efterförsäljning och garanti

Garantiperiod:

12 månader från idrifttagningsdatum eller 18 månader från leveransdatum (beroende på vilket som inträffar först).

Vad omfattas:

1. Alla mekaniska delar inklusive utdragbar lastbil, förreglingar, jalusier

2. SF6 gassystem (förutom gaspåfyllning på grund av kundläckage)

3. Primära och sekundära kontakter

4. Jordbrytarmekanism

Vad omfattas inte:

1. Skador vid felaktigt uttag/införande

2. Externa ledningsändringar

3. Naturens handlingar (översvämning, blixtnedslag)

4. Förbrukningsmaterial (säkringar, indikatorlampor)

Serviceåtaganden:

1. Teknisk förfrågan svar: inom 2 timmar (arbetsdagar)

2. Leverans av reservdelar: inom 24 timmar

3. Fjärrfelsökning: gratis stöd för videosamtal

Tillverkning och kvalitetskontroll

Lugao Power Co., Ltd. specialiserar sig på forskning och utveckling och tillverkning av hög-, medel- och lågspänningsutrustning för kraftöverföring och distribution, inklusive transformatorer,ställverk, strömbrytare, frånskiljare och relaterade elektriska produkter.

Med interna produktions-, ingenjörs- och testmöjligheter tillhandahåller Lugao Power skräddarsydda OEM/ODM-lösningar och kraftdistributionslösningar för kraftverk, industrianläggningar, projekt för förnybar energi och infrastrukturapplikationer över hela världen.
