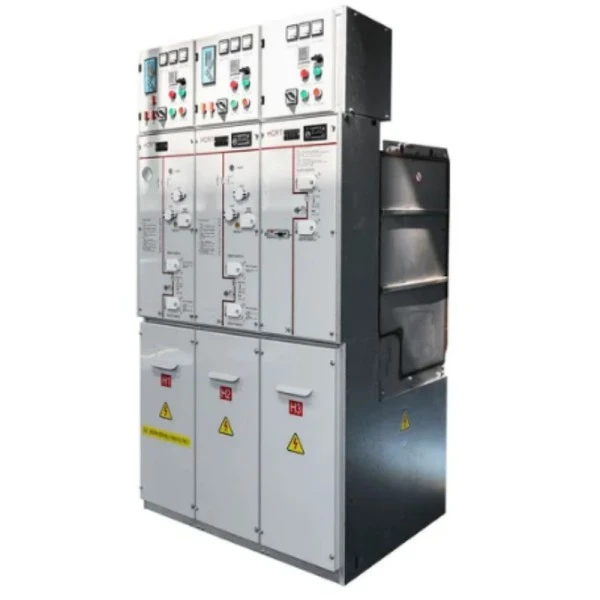

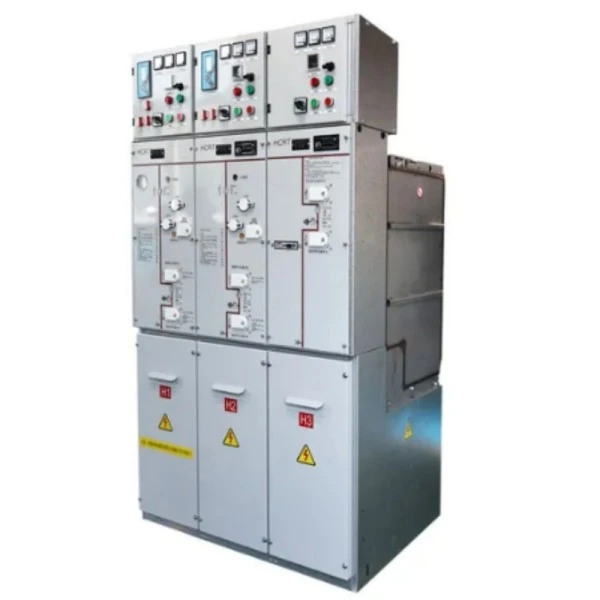

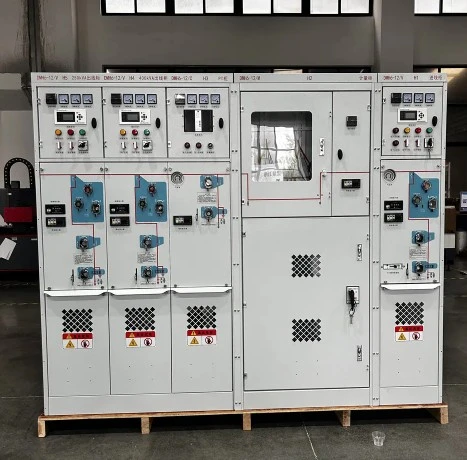

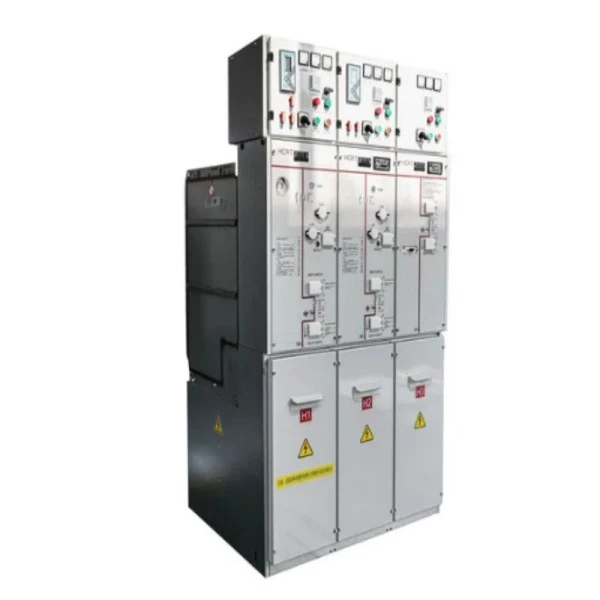

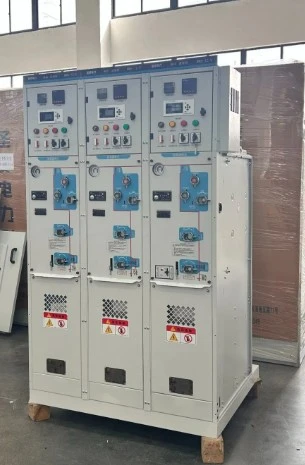

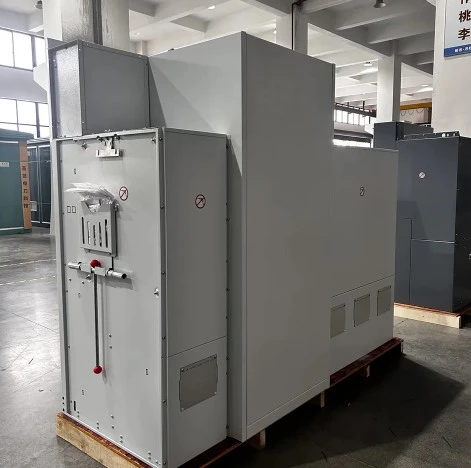

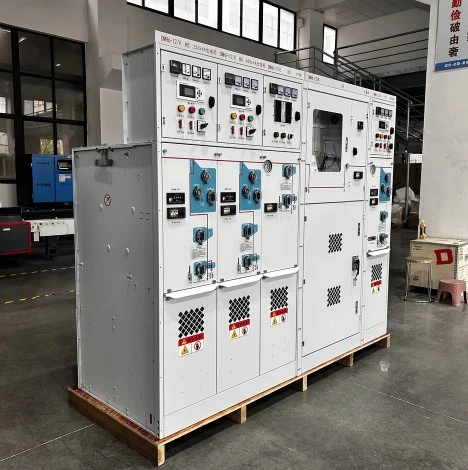

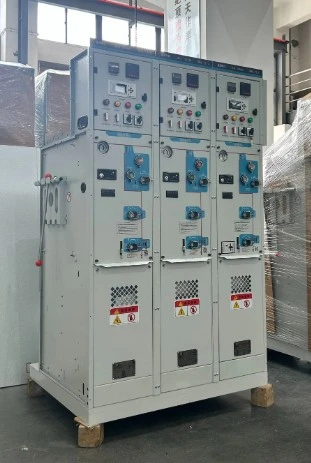

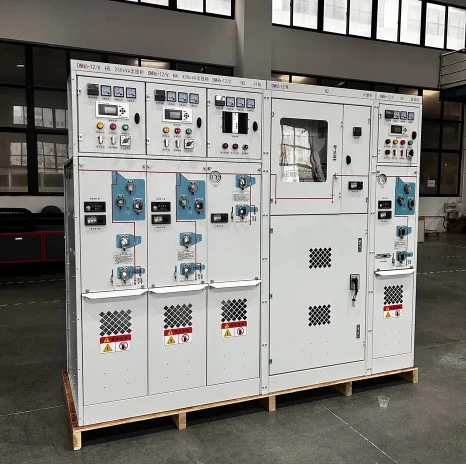

35kv Mellanspänning Sf6 Tätat ställverk

Det 35 kV mellanspänningsförseglade SF6-ställverket är en fabriksmonterad, metallomsluten elektrisk enhet som använder svavelhexafluoridgas (SF6) som både ett isolerande och ljusbågsdämpande medium. Till skillnad från konventionella ställverk av öppen typ, är alla spänningsförande delar --- inklusive strömbrytare, frånskiljare och jordbrytare --- hermetiskt förseglade inuti en tank av rostfritt stål fylld med SF6-gas vid ett kontrollerat tryck.

Vad kan det göra?

I första hand är detta 35 kV mellanspänning SF6 tätade ställverk ansvarigt för att ta emot, distribuera och kontrollera elektrisk energi i 35 kV kraftnät. Det skyddar transformatorer, motorer och matare från överbelastningar, kortslutningar och transienta överspänningar. När ett fel uppstår släcker SF6-strömbrytaren ljusbågen inom millisekunder, vilket säkerställer minimal skada på nedströmsutrustning. Dessutom möjliggör den fjärrväxling och statusövervakning i realtid, vilket gör den till en kärnkomponent i moderna smarta nät. I huvudsak ersätter det skrymmande luftisolerade ställverk (AIS) i applikationer där utrymmet är begränsat eller miljöförhållandena är svåra.

Produktfördelar

När man utvärderar 35 kV mellanspänning SF6 tätade ställverk, utmärker sig Lugao Powers lösning genom fem stora fördelar:

1. Ultrahög tillförlitlighet: Eftersom SF6-gasen ger överlägsen dielektrisk hållfasthet (cirka 3 gånger den hos luft), är de interna komponenterna immuna mot damm, fukt, saltdimma och föroreningar. This results in an extremely low failure rate—less than 0.1% over ten years of operation.

2. Kompakt fotavtryck: Den förseglade designen minskar drastiskt avstånd mellan faser och faser. En typisk Lugao 35kV SF6-ringhuvudenhet upptar endast 1,2 m² per matare, jämfört med 3,5 m² för AIS. Detta gör det möjligt för kraftverk och industrianläggningar att bygga om eller expandera inom befintliga byggnaders fotavtryck.

3. Underhållsfri drift: Eftersom alla rörliga delar fungerar i en torr, förseglad SF6-miljö, finns det inget behov av regelbunden rengöring, kontaktjustering eller testning av isolationsresistans. Den enda rekommenderade kontrollen är en gastrycksmätare som avläser en gång var sjätte månad. Under en 20-årig livslängd sparar detta upp till 70 % i driftskostnader.

4. Förbättrad säkerhet för personal: Den metallomslutna, svetsade tanken är klassad för intern bågfelsinneslutning (IAC) upp till 50kA/1s. Även vid ett internt fel leder övertrycksventilen heta gaser till en säker avgaskanal – aldrig mot en operatör. Alla förreglingar överensstämmer med IEC 62271-200.

5. Allvädersprestanda: Från -40°C i alpina transformatorstationer till +55°C i ökensolfarmar, detta 35kV mellanspänningsförseglade SF6-ställverk fungerar utan nedstämpling. Ingen spårvärme eller luftkonditionering krävs inuti höljet.

Produktegenskaper

● Lugao Powers 35 kV mellanspänning SF6 tätade ställverk har följande specifika tekniska egenskaper:

1. Svetsad tank i rostfritt stål: 3 mm tjock, 316L kvalitet, heliumläckagetestad till mindre än 0,1 % per år. Inga packningar eller O-ringar utsätts för atmosfären.

2. Trelägesbrytare: Integrerad lastbrytare, frånskiljare och jordningsbrytare i en mekanism. Mekanisk förregling förhindrar felaktiga sekvensoperationer.

3. SF6 tryckmätare (temperaturkompenserad): Ger verklig tryckavläsning oavsett omgivningstemperatur. Grön zon = 0,12–0,14 MPa (absolut). Lågtryckslarmkontakter tillgängliga för fjärrövervakning.

4. Vacuum Circuit Breaker Alternativ: För matarskydd kombinerar en inbyggd vakuumbrytare med SF6 extern isolering vakuumets höga brottkapacitet med SF6:s isoleringsstyrka. Nominell kortslutningsbrytström: 31,5kA.

5. Kabelfack: Stort, avtagbart frontskydd ger enkel åtkomst för kabelskoinstallation. Lämplig för enkellediga koppar- eller aluminiumkablar upp till 500 mm².

6. Magnetisk eller fjäderställdon: Finns antingen som ett magnetiskt ställdon (för 100 000 mekaniska operationer) eller en fjädermekanism med lagrad energi (för kostnadskänsliga projekt).

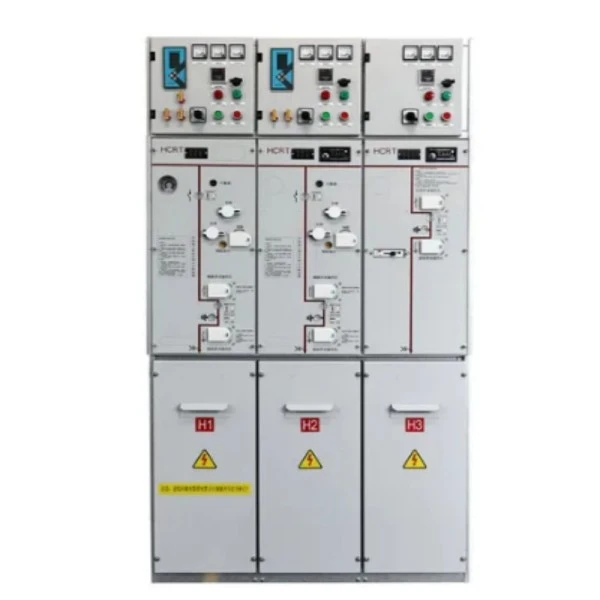

7. Frontpanelsmimikbuss: Ett tydligt, graverat enradsdiagram med LED-indikatorer för omkopplarläge, jordningsstatus och SF6-tryck.

8. Hjälpkontakter: 6NO + 6NC, klassad för 220V DC, direkt driven från huvudaxeln (inga kammar att slira).

Produktapplikation

Mångsidigheten hos 35 kV mellanspänning SF6 tätade ställverk gör den lämplig för följande applikationer:

1. Vindkraftsparker: Används i varje turbins tornbas eller i havsbaserade plattformssamlarringar. Tål vibrationer, saltstänk och trånga utrymmen.

2. Solcellsanläggningar: Installerade vid kombinerarboxens utgångar och uppstegstransformatorns primärsida. Den förseglade designen förhindrar att damm tränger in i ökenmiljöer.

3. Industriella transformatorstationer: Stålverk, cementfabriker och petrokemiska anläggningar där kontinuerlig produktion kräver hög drifttid. SF6-ställverket matar stora motorer (3MW–10MW) och ljusbågsugnar.

4. Datacenter: Ger tillförlitlig 35kV inkommande försörjning till backupgeneratorer och UPS-system. Dess kompakta storlek ger mer golvyta för IT-ställ.

5. Railway Traction Transformatorstationer: För elektrifierade järnvägar vid 27,5 kV eller 35 kV system. DeSF6 ställverkklarar frekventa omkopplingar (upp till 5 000 operationer/år) utan kontaktslitage.

6. Underjordiska transformatorstationer: I stadskärnor eller kommersiella komplex där marken är oöverkomligt dyr. Ställverket kan staplas i två nivåer i ett 2,5 m högt valv.

7. Sekundär distribution: Som en ringhuvudenhet (RMU) för matning av bostadskvarter eller små industriparker från en 35kV-slinga.

Standarder vi följer

Lugao Powers 35 kV mellanspänning SF6 tätade ställverk är designade och tillverkade enligt internationella och industristandarder för att säkerställa säkerhet, tillförlitlighet och lång livslängd.

Produktionsdetaljer

Varje enhet av Lugao Powers 35 kV mellanspänning SF6 tätade ställverk genomgår rigorösa tillverkningssteg:

● Tanktillverkning: Laserskurna 316L rostfria stålplåtar är robotsvetsade i en jigg. Alla svetsar inspekteras med färgpenetrant och röntgen för hål. Varje tank trycktestas sedan vid 0,3 MPa (2*driftstryck) under 24 timmar.

● Ytbehandling: Utsidan är fosfaterad och belagd med RAL 7035 epoxipolyesterpulver (minst 80μm tjocklek). Saltspraymotstånd: 1 000 timmar.

● SF6-gasbehandling: Efter montering av alla interna komponenter (bussningar, kontakter, ställdon) evakueras tanken till < 10 Pa. Därefter fylls SF6-gas med renhet >99,97 % till 0,12 MPa absolut. Daggpunkten verifieras vid < -50°C.

● Mekaniskt uthållighetstest: Varje manövermekanism cyklas 500 gånger (öppna/stänga/jorda) på en testbänk innan den slutliga monteringen.

● Högspänningstest: 70kV/1min effektfrekvens tål spänning (torr) och 110kV/1,2/50μs blixtimpulstest.

● Partiell urladdningsmätning: Mindre än 5pC vid 1,1× märkspänning (38,5kV). Mäts med bredbands PD-detektor.

● Läckagedetektering: En sniffer-sond (halogendetektor) skannar varje svetsfog och bussningsfläns. Läckagegrad garanterad < 0,1 % per år.

● Spårbarhet: Varje ställverk får en unik QR-kod. QR-koden länkar till en fabrikstestrapport inklusive trycktestkurvor, PD-nivåer och gasfyllningsdatum.

SF6 förseglade ställverk vs luftisolerade ställverk (AIS)

Vanliga frågor (FAQ)

F1: Hur ofta behöver 35 kV mellanspännings SF6-förseglade ställverk fyllas på?

S: Under normala förhållanden är läckagegraden under 0,1 % per år. Vid 0,12 MPa initial fyllning skulle det ta över 20 år att sjunka till larmtröskeln (0,10 MPa). Vi rekommenderar att man kontrollerar tryckmätaren var 6:e ​​månad. Ingen påfyllning behövs vanligtvis inom den ettåriga garantiperioden om det inte finns ett tätningsfel.

F2: Är SF6-gas miljöskadlig? Och erbjuder Lugao alternativ?

S: SF6 har en hög global uppvärmningspotential (GWP = 23 500). Lugaos 35 kV mellanspänning SF6 tätade ställverk använder dock mindre än 2 kg per enhet, och vår förseglade tankdesign eliminerar praktiskt taget utsläpp. För projekt som kräver grön gas erbjuder vi en valfri "Green Gas" (C5-FK) fyllning med 99 % lägre GWP, dock med en något reducerad isoleringsklass.

F3: Kan dettaställverkanvändas utomhus utan extra kapsling?

S: Ja, det 35 kV mellanspänningsförseglade ställverket SF6 i sig är IP67-klassat för den förseglade tanken och IP4X för lågspänningsfacket. För direkt utomhusinstallation rekommenderar vi dock att du beställer alternativet "väderbeständig huva" (lägger till IP54-klassificering till hela skåpet). Annars installerar du den i en grundläggande kiosk eller transformatorstationsbyggnad.

F4: Täcker ettårsgarantin själva SF6-gasen?

S: Ja, om en läcka bekräftas (med hjälp av en såpbubbla eller detektortest) under garantiperioden kommer Lugao att leverera en ersättningsgasflaska och återförsluta kopplingen utan kostnad. However, if the leak results from physical damage (e.g., a forklift hitting the tank), the repair is billable.

F5: Kan jag eftermontera ett fjärrstyrt SCADA-gränssnitt till detta ställverk?

S: Alla enheter levereras med standard 6NO+6NC hjälpkontakter redo för anslutning till en RTU eller PLC. För avancerad övervakning erbjuder vi en valfri plug-in-modul med Modbus RTU (RS485) eller IEC 61850 (Ethernet)-utgångar, som ger realtidsdata för SF6-tryck, omkopplarläge och drifträknare.
