Varför är oljenedsänkt transformator arbetshästen för kraftnät i nyttoskala?

I hjärtat av varje modern stad, industrikomplex och regionala kraftnät finns en tyst, brummande närvaro som gör det moderna livet möjligt. Det äroljedoppad transformator—en anordning som är så grundläggande för driften av elnätet att dess spridning har gjort den nästan osynlig för allmänheten. Men utan dessa arbetshästar skulle överföringen av el från kraftverket till ditt hem vara en omöjlig bedrift. Den oljenedsänkta transformatorn utför en enkel men väsentlig funktion: den höjer spänningen för effektiv långdistansöverföring och trappar ner den för säker förbrukning. Men enkelheten i dess funktion motsäger den extraordinära ingenjörskonst som krävs för att göra den pålitlig, effektiv och hållbar i årtionden.

Elnät i allmännyttiga skala förlitar sig på oljenedsänkta transformatorer av en övertygande uppsättning anledningar: de erbjuder överlägsen tillförlitlighet, effektiv värmehantering, utmärkt dielektrisk hållfasthet och en beprövad meritlista med lång livslängd. Till skillnad från transformatorer av torr typ, som är begränsade i spänning och kapacitet, kan oljenedsänkta transformatorer hantera de enorma effektnivåer som nätet kräver. Deras olja har ett dubbelt syfte: det är både en elektrisk isolator och en kylvätska, vilket säkerställer att transformatorn kan arbeta med full kapacitet utan överhettning. Den här artikeln kommer att undersöka de tekniska och ekonomiska faktorerna som gör den oljenedsänkta transformatorn till den obestridda arbetshästen för elnät i allmännyttiga skala, och analyserar dess design, kylsystem, tillförlitlighet och livscykelekonomi.

Innehållsförteckning

• 1. Vad är en oljesänkt transformator och hur fungerar den?
• 2. Varför är oljekylning överlägsen för högeffektapplikationer?
• 3. Vad gör oljesänkta transformatorer exceptionellt pålitliga?
• 4. Hur ger den oljenedsänkta transformatorn 30-40 års livslängd?
• 5. Vilka är de ekonomiska fördelarna med oljenedsänkta transformatorer?
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Vad är en oljesänkt transformator och hur fungerar den?

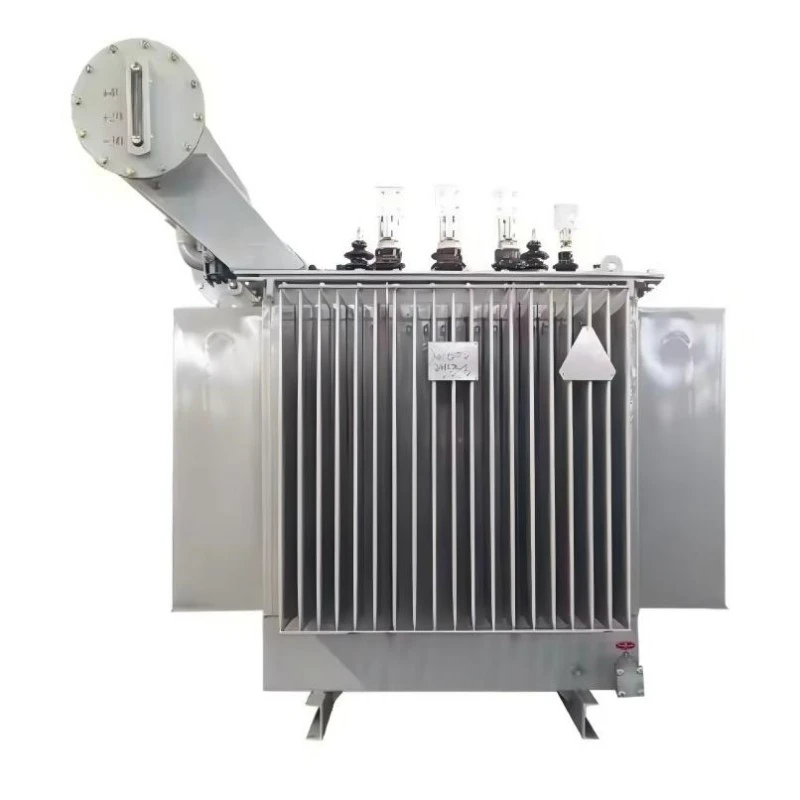

En oljedoppad transformator är en typ av transformator där kärnan och lindningarna är nedsänkta i en tank fylld med transformatorolja. Oljan är en specialformulerad mineralolja som både är en elektrisk isolator och ett kylmedium. Transformatorn fungerar enligt principen om elektromagnetisk induktion: en växelström i primärlindningen skapar ett föränderligt magnetiskt flöde i kärnan, vilket inducerar en spänning i sekundärlindningen. Spänningsförhållandet bestäms av varvförhållandet mellan primär- och sekundärlindningarna. I ett typiskt elnät ökar en step-up transformator spänningen från generatornivån (typiskt 11-22 kV) till transmissionsnivåer (115 kV till 765 kV), och en step-down transformator minskar spänningen från överföringsnivåer till distributionsnivåer (4 kV till 35 kV).

Oljans roll i transformatorn är tvåfaldig. För det första ger den elektrisk isolering mellan lindningarna och tanken, vilket förhindrar elektriskt genombrott. Oljans höga dielektriska hållfasthet gör att transformatorn blir mer kompakt än om den skulle vara luftisolerad. För det andra fungerar oljan som kylvätska. När transformatorn fungerar genereras värme i kärnan och lindningarna på grund av I²R-förluster (kopparförluster) och hysteres- och virvelströmsförluster (järnförluster). Oljan absorberar denna värme och cirkulerar och överför den till tankväggarna där den avleds till den omgivande luften. Denna kyleffekt är nödvändig för att transformatorn ska fungera med sin fulla märkkapacitet utan överhettning.

Den oljenedsänkta transformatorn är den dominerande tekniken för högspänningsapplikationer med hög effekt. PåLugao Power Co., Ltd., tillverkar vi oljedoppade transformatorer som uppfyller de strängaste internationella standarderna. De typiska komponenterna i en oljenedsänkt transformator inkluderar: kärnan (vanligen gjord av kornorienterat kiselstål), lindningarna (typiskt koppar eller aluminium), oljetanken, bussningarna (för att ansluta lindningarna till den externa kretsen), konservatorn (en expansionstank för att tillåta oljeexpansion), andningen (för att tillåta luft att komma in och ut ur konservatorns eller fläktsystemet) och kylarna. Utformningen och konstruktionen av dessa komponenter är avgörande för transformatorns prestanda och livslängd. Vår fabrik har förfinat dessa designelement under decennier, vilket säkerställer att vår oljenedsänkta transformator levererar pålitlig prestanda i de mest krävande nättillämpningarna.

2. Varför är oljekylning överlägsen för högeffektapplikationer?

En transformators kylsystem är avgörande för dess funktion. När transformatorn omvandlar elektrisk energi går en del förlorad som värme. Denna värme måste avlägsnas för att förhindra att transformatorns temperatur överskrider dess designgränser. I en oljedoppad transformator fungerar oljan som det primära kylmediet. Oljans överlägsna värmeledningsförmåga och specifika värmekapacitet gör att den effektivt absorberar och överför värme från kärnan och lindningarna. Kylningsprocessen drivs av naturlig konvektion: när oljan värms upp blir den mindre tät och stiger, medan svalare olja sjunker för att ta dess plats. Detta skapar en naturlig cirkulation som fördelar värmen genom transformatorn.

Det finns flera typer av kylsystem som används för oljedoppade transformatorer:

• ONAN (Oil Natural, Air Natural):Detta är den enklaste typen av kylning, som förlitar sig på naturlig konvektion av oljan och naturlig konvektion av luften över tankytan. Värmen överförs från oljan till tankväggarna och sedan till den omgivande luften. ONAN kylning är lämplig för mindre transformatorer.
• ONAF (Oil Natural, Air Forced):Detta system använder fläktar för att tvinga luft över tankytan och radiatorerna, vilket ökar värmeöverföringshastigheten. ONAF-kyla används för större transformatorer och kan öka transformatorns kapacitet med upp till 33%.
• OFAF (Oil Force, Air Force):Detta system använder oljepumpar för att cirkulera oljan genom radiatorerna och fläktar för att tvinga luft över radiatorerna. OFAF-kylning används för de största transformatorerna, vilket ger maximal kylkapacitet.
• ODAF (Oil Directed, Air Force):Detta är det mest avancerade kylsystemet, där oljan leds genom lindningarna av pumpar för att ge den mest effektiva kylningen. ODAF-kylning används för de största och mest belastade transformatorerna.

Valet av kylsystem beror på transformatorns klassificering, omgivningstemperaturen och belastningsprofilen. Kylsystemets effektivitet är en kritisk faktor för att bestämma transformatorns kapacitet och dess förmåga att hantera överbelastningar. En transformator med ett högeffektivt kylsystem kan drivas med en högre belastningsfaktor utan att överskrida dess temperaturgränser. På Lugao Power Co., Ltd. designar vi vår oljedoppade transformator med kylsystem som är optimerade för den specifika applikationen, vilket säkerställer att transformatorn kan leverera sin fulla nominella kapacitet under de mest krävande förhållanden.

Följande tabell sammanfattar nyckelegenskaperna hos de olika kylsystemen:

Oljans förmåga att effektivt ta bort värme från transformatorns kärna och lindningar är en av de viktigaste anledningarna till att den oljedoppade transformatorn är det föredragna valet för applikationer i nyttoskala. Oljan fungerar också som ett dämpande medium, absorberar mekaniska vibrationer och minskar buller.

3. Vad gör oljesänkta transformatorer exceptionellt pålitliga?

Tillförlitligheten hos den oljenedsänkta transformatorn är hörnstenen i dess dominans i elnätet. Ett transformatorfel är en katastrofal händelse som leder till strömavbrott, dyra reparationer och potentiella säkerhetsrisker. Den oljenedsänkta transformatorns design och konstruktion är specifikt avsedda att maximera tillförlitligheten. Oljan ger en ren, inert miljö för lindningarna och skyddar dem från fukt, damm och andra föroreningar. Oljan fungerar också som ett tidigt varningssystem: analysen av upplöst gas (DGA) av oljan kan upptäcka begynnande fel, vilket möjliggör proaktivt underhåll innan ett fel inträffar.

Flera viktiga designfunktioner bidrar till tillförlitligheten hos den oljenedsänkta transformatorn:

• Robust isolering:Oljan ger hög dielektrisk hållfasthet, vilket förhindrar elektriskt genombrott mellan lindningarna. Pappersisoleringen på lindningarna är också impregnerad med olja, vilket förbättrar dess dielektriska styrka. Kombinationen av pappers- och oljeisolering är känt som ett "papper-olja"-isoleringssystem och är det mest pålitliga isoleringssystemet för högspänningstransformatorer.
• Förseglad konstruktion:Transformatortanken är förseglad för att förhindra inträngning av fukt och syre, vilket kan försämra olje- och pappersisoleringen. Konservatorn (en expansionstank) är ansluten till huvudtanken och är delvis fylld med olja, vilket ger en tät miljö. Ventilen tillåter luft att komma in och ut ur konservatorn, men den innehåller ett torkmedel för att avlägsna fukt från luften.
• Överbelastningsförmåga:Oljenedsänkta transformatorer har en betydande överbelastningsförmåga. Oljan fungerar som en termisk buffert, absorberar värme under perioder med hög belastning och släpper ut den när belastningen minskar. Detta gör att transformatorn kan hantera kortvariga överbelastningar utan att överskrida dess temperaturgränser. Överbelastningsförmågan är särskilt viktig i ett nät där laster kan variera oförutsägbart.
• Tillståndsövervakning:Oljan kan provtas och analyseras för att bedöma transformatorns tillstånd. Analys av upplöst gas (DGA) är den viktigaste tekniken för tillståndsövervakning. Gaserna som är lösta i oljan ger en indikation på typ och svårighetsgrad av eventuella fel. Genom att regelbundet övervaka oljan kan potentiella problem identifieras tidigt, vilket gör att korrigerande åtgärder kan vidtas innan ett fel inträffar.

Tillförlitligheten hos den oljenedsänkta transformatorn har bevisats under årtionden av service. Många oljedoppade transformatorer har varit i drift i över 40 år, med endast rutinunderhåll. Transformatorns robusta konstruktion, tillsammans med dess förmåga att underhållas i fält, gör den till en pålitlig tillgång för alla verktyg. På Lugao designar vi vår oljedoppade transformator för högsta tillförlitlighet. Våra transformatorer är tillverkade av högkvalitativa material och utsätts för rigorösa tester, inklusive dielektriska tester, kortslutningstester och termiska tester, för att säkerställa att de kommer att fungera tillförlitligt under alla driftsförhållanden.

Tabellen nedan visar den typiska livslängden för olika transformatorkomponenter och de faktorer som påverkar deras livslängd.

Tillförlitligheten hos den oljenedsänkta transformatorn är ett direkt resultat av dess robusta design, oljans skyddande egenskaper och förmågan att övervaka dess tillstånd. Dessa faktorer kombineras för att göra den oljenedsänkta transformatorn till den mest pålitliga tekniken för elnät i allmännyttiga skala.

4. Hur ger den oljenedsänkta transformatorn 30-40 års livslängd?

Den långa livslängden för den oljenedsänkta transformatorn är ett bevis på dess robusta design och den inneboende hållbarheten hos dess komponenter. En väldesignad och väl underhållen oljedoppad transformator kan fungera tillförlitligt i 30 till 40 år, och i vissa fall till och med längre. Nyckeln till denna livslängd ligger i det skydd som oljan ger och förmågan att bibehålla transformatorns tillstånd under dess livstid. Oljans dubbla roll som isolator och kylmedel, i kombination med den förseglade konstruktionen, skapar en miljö som skyddar kärnan och lindningarna från de nedbrytande effekterna av fukt, syre och föroreningar.

Livslängden för en oljenedsänkt transformator bestäms vanligtvis av tillståndet hos dess isoleringssystem, som består av pappersisoleringen och oljan. Pappersisoleringen försämras med tiden på grund av termiska, mekaniska och kemiska påfrestningar. Nedbrytningshastigheten styrs av Arrhenius-ekvationen: isoleringens livslängd halveras för varje 8-10°C ökning av driftstemperaturen. Därför är det viktigt att kontrollera transformatorns temperatur för att maximera dess livslängd. Oljekylsystemet är avgörande för att hantera temperaturen. Oljan leder bort värmen som genereras av kärnan och lindningarna och håller isoleringstemperaturen inom acceptabla gränser.

En annan faktor som påverkar livslängden för en oljenedsänkt transformator är själva oljans tillstånd. Oljan kan med tiden bli förorenad med fukt och syre. Fukt minskar oljans dielektriska styrka och påskyndar åldrandet av pappersisoleringen. Syre gör att oljan oxiderar och bildar syror och slam som ytterligare kan försämra isoleringen. Regelbundna oljetester är avgörande för att övervaka oljans tillstånd. Oljefiltrering och bearbetning kan ta bort fukt och föroreningar, återställa oljans egenskaper och förlänga transformatorns livslängd. I många fall kan oljan bytas ut helt, vilket återställer transformatorn till nästan nyskick.

Förutom oljan och isoleringen kan transformatorns övriga komponenter också underhållas eller bytas ut för att förlänga dess livslängd. Till exempel kan bussningarna, kylsystemet och lindningskopplaren bytas ut eller renoveras. Denna modularitet gör att transformatorns livslängd kan förlängas avsevärt utöver livslängden för dess individuella komponenter. På Lugao designar vi vår oljedoppade transformator med underhållsbarhet i åtanke. Våra transformatorer har enkel åtkomst till kritiska komponenter och standardgränssnitt för reservdelar. Detta säkerställer att våra kunder kan hålla sina transformatorer i drift i årtionden.

5. Vilka är de ekonomiska fördelarna med oljenedsänkta transformatorer?

Medan den initiala kostnaden för en oljenedsänkt transformator är högre än för en torrtransformator, erbjuder den oljenedsänkta transformatorn betydande ekonomiska fördelar under sin livslängd. De främsta ekonomiska fördelarna är: lägre driftsförluster, högre överbelastningsförmåga, längre livslängd och lägre underhållskostnader. Dessa faktorer bidrar till en lägre total ägandekostnad (TCO) för den oljenedsänkta transformatorn under dess 30-40 års livslängd.

Driftsförlusterna för en transformator är summan av tomgångsförlusterna (kärnförlusterna) och lastförlusterna (kopparförlusterna). Tomgångsförlusterna är konstanta och beror på kärnmaterialet och designen. Belastningsförlusterna varierar med belastningsströmmens kvadrat. Kostnaden för dessa förluster under transformatorns livstid kan vara betydande, särskilt i områden med höga elpriser. Oljenedsänkta transformatorer har vanligtvis lägre kärnförluster än transformatorer av torr typ på grund av den överlägsna kyleffektiviteten, vilket möjliggör en mer kompakt och effektiv kärndesign.

Den högre överbelastningsförmågan hos en oljenedsänkt transformator är en annan betydande ekonomisk fördel. I ett rutnät är belastningen sällan konstant. Det finns högsäsong och perioder med låg efterfrågan. En oljenedsänkt transformator kan hantera kortvariga överbelastningar, vilket gör att bolaget kan skjuta upp investeringar i ny kapacitet. Överbelastningsförmågan gör också att transformatorn kan drivas med en högre genomsnittlig belastningsfaktor, vilket minskar behovet av ytterligare transformatorer.

Den långa livslängden för en oljedoppad transformator är en stor ekonomisk fördel. Kostnaden för att byta ut en transformator är betydande, inklusive kostnaden för den nya transformatorn, kostnaden för installation och kostnaden för stillestånd. Genom att förlänga livslängden kan verket skjuta upp dessa kostnader.

Följande tabell ger en sammanfattning av de ekonomiska fördelarna med den oljedoppade transformatorn jämfört med en transformator av torr typ:

Den oljenedsänkta transformatorn erbjuder det bästa ekonomiska värdet för elnät i allmännyttiga skala. De lägre driftsförlusterna, högre överbelastningsförmågan och längre livslängd kompenserade mer än väl den högre initiala kostnaden. På Lugao är vi fast beslutna att förse våra kunder med oljedoppade transformatorer som ger det bästa ekonomiska värdet, som kombinerar hög prestanda med långsiktig tillförlitlighet.

6. Vanliga frågor (FAQ)

Fråga 1: Vad är den typiska livslängden för en oljenedsänkt transformator?

Svar: En väldesignad och väl underhållen oljedoppad transformator kan ha en livslängd på 30 till 40 år, och i vissa fall till och med längre. Livslängden bestäms i första hand av pappersisoleringens och isoleringsoljans tillstånd. Regelbundet underhåll, inklusive oljetestning och filtrering, kan avsevärt förlänga transformatorns livslängd. På Lugao Power Co., Ltd. designar vi vår oljenedsänkta transformator för långsiktig tillförlitlighet, med robust konstruktion och högkvalitativa material.

Fråga 2: Hur står en oljedoppad transformator i jämförelse med en torrtypstransformator när det gäller brandsäkerhet?

Svar: Oljenedsänkta transformatorer innehåller en brandfarlig vätska (oljan), som utgör en brandrisk. Transformatorer av torr typ anses vara säkrare när det gäller brandrisk eftersom de är konstruerade med icke brännbara material. Brandrisken för en oljenedsänkt transformator kan dock minskas genom designfunktioner som brandväggar, brandsläckningssystem och användning av mindre brandfarliga vätskor (som syntetiska estrar). Många företag väljer oljedoppade transformatorer för deras överlägsna prestanda och tillförlitlighet, accepterar den högre brandrisken i utbyte mot fördelarna och implementerar lämpliga säkerhetsåtgärder. Valet mellan de två typerna beror på den specifika applikationen och platsens säkerhetskrav.

Fråga 3: Vad är syftet med oljan i en oljenedsänkt transformator?

Svar: Oljan i en oljedoppad transformator har två väsentliga funktioner: den ger elektrisk isolering mellan lindningarna och tanken, och den fungerar som kylvätska. Oljans höga dielektriska styrka förhindrar elektriskt genombrott, och dess värmeledningsförmåga gör att den absorberar värme från kärnan och lindningarna och överför den till tankväggarna. Oljan ger också en ren, inert miljö för lindningarna och skyddar dem från fukt och syre. Oljans tillstånd är avgörande för transformatorns prestanda och livslängd.

Fråga 4: Vad är analys av löst gas (DGA) och varför är det viktigt?

Svar: Analys av upplöst gas (DGA) är en diagnostisk teknik som används för att bedöma tillståndet hos en oljenedsänkt transformator. Oljan innehåller lösta gaser som genereras av olika typer av fel i transformatorn. Genom att analysera sammansättningen och koncentrationen av dessa gaser är det möjligt att identifiera typ och svårighetsgrad av ett fel. DGA är ett viktigt verktyg för att förhindra fel och förlänga transformatorns livslängd. Det rekommenderas att DGA utförs med regelbundna intervall, vanligtvis årligen eller två gånger om året.

Fråga 5: Vilka är miljöhänsynen för oljenedsänkta transformatorer?

Svar: Det primära miljöproblemet med oljenedsänkta transformatorer är risken för oljeutsläpp, som kan förorena mark och vatten. För att minska denna risk är transformatorer utrustade med inneslutningssystem, såsom oljeuppsamlingsgropar. Dessutom finns det en växande trend mot användning av biologiskt nedbrytbara och mindre brandfarliga isoleringsvätskor, såsom syntetiska estrar, som har en lägre miljöpåverkan. Omhändertagandet av använd transformatorolja måste hanteras enligt miljöbestämmelser. På Lugao Power Co.,Ltd., är vi engagerade i en miljömässigt ansvarsfull tillverkning och erbjuder transformatorer med syntetiska estervätskor och robusta läckagesäkra konstruktioner.

7. Slutsats

Den oljenedsänkta transformatorn är den obestridda arbetshästen i elnätet i allmännyttiga skala. Dess överlägsna tillförlitlighet, effektiva termiska hantering, långa livslängd och gynnsamma ekonomi gör det till det föredragna valet för kraftverk över hela världen. Oljan ger väsentlig elektrisk isolering och kylning, vilket gör att transformatorn kan arbeta effektivt och tillförlitligt under de mest krävande förhållanden. Möjligheten att övervaka transformatorns tillstånd genom oljetestning och att underhålla transformatorn under dess långa livslängd gör den till en pålitlig tillgång. Medan andra teknologier, såsom transformatorer av torr typ, existerar, förblir den oljenedsänkta transformatorn den dominerande tekniken för högspänningsapplikationer med hög effekt. Transformatorns beprövade meriter vad gäller prestanda, i kombination med dess förmåga att underhållas och renoveras, säkerställer att den kommer att fortsätta att vara ryggraden i elnätet i decennier framöver.

På Lugao Power Co., Ltd. har vi tillverkat högkvalitativa oljedoppade transformatorer i över två decennier. Våra transformatorer är designade för att uppfylla de högsta standarderna för prestanda, tillförlitlighet och effektivitet. Vi är engagerade i att förse våra kunder med bästa möjliga produkter och tjänster, och vi inbjuder dig att kontakta oss för att lära dig mer om våra oljedoppade transformatorlösningar.

Kontakta Lugao Power Co.,Ltd. i dagför att lära dig mer om våra oljedoppade transformatorlösningar för dina elnätsapplikationer i allmännyttiga skala.
