XGN Box-typ Fast typ högspänningsställverk

Vad är denna utrustning?

XGN Box-typ fast typ högspänningsställverk (XGN står för "Box-type fixed type") är en metallkapslad,högspänningsställverk inomhusmontering. Den används främst i trefasiga växelströmssystem med märkspänningar på 6kV, 10kV, 20kV eller 35kV och en märkfrekvens på 50/60Hz.

Vad gör det?

Denna utrustning används för att ta emot och distribuera elektrisk energi, samt för att styra, skydda och övervaka kraftledningar och transformatorer. Till skillnad från ställverk av utdragstyp använder XGN Box-typ fast högspänningsställverk fast monterade strömbrytare och frånkopplingsbrytare med synliga isolationsgap, vilket gör det styvare, kostnadseffektivare och lättare att underhålla i många medelstora industriella och kommersiella applikationer.

Modellkodsuppdelning:

XGN – Box-typ Fast typ inomhus Metallkapslad

Box-typ – Helslutna metallhölje

Fast typ – Fast installation av huvudkopplingskomponenter

Typiska tillämpningar:

Eldistributionsrum i fabriker, bostadskomplex, köpcentra, sjukhus, datacenter och stationer för förnybar energi.

Produktbeskrivning

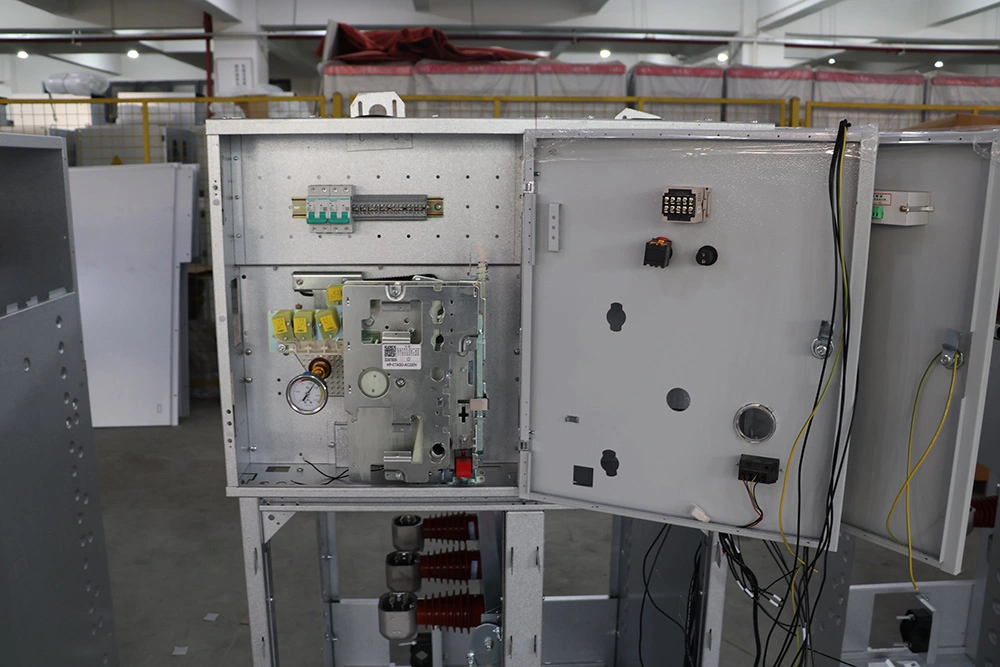

XGN Box-typ fast typ högspänningsställverk är en standardiserad, ekonomisk och mycket pålitlig ställverkslösning. Dess kärnstruktur inkluderar en fastmonterad vakuumbrytare, en brytare med tre lägen, strömtransformatorer, spänningstransformatorer och en omfattande förreglingsmekanism. Kapslingen är tillverkad av högkvalitativt kallvalsat stål eller rostfritt stål, belagt med elektrostatiskt pulver för utmärkt korrosionsbeständighet.

Viktiga elektriska parametrar: märkspänning 12kV (24kV/40,5kV valfritt), märkström upp till 3150A, kortslutningsmotståndsström upp till 40kA. Deställverköverensstämmer helt med standarderna GB3906 och IEC62271-200.

Dess kompakta design (typisk bredd 800 mm, djup 900 mm, höjd 2200 mm) sparar värdefull golvyta. Alla högspänningsfack är helt slutna och förreglade, vilket säkerställer säker drift. Frontpanelen innehåller tydliga mimikdiagram, indikeringslampor och nödutgångsknappar.

XGN Box-typ fast typ högspänningsställverk är särskilt lämpligt för projekt där enkel drift, låg kostnad i förväg och enkelt underhåll prioriteras framför utdragbar konfigurerbarhet.

Produktparameter (specifikation)

Produktfunktion och tillämpning

Nyckelfunktioner

1. Fast typ enkelhet – lägre felfrekvens

Inga komplicerade rörliga rälskonstruktioner. XGN Box-typ fast typ av högspänningsställverk använder bultade eller direktkontaktanslutningar, vilket avsevärt minskar riskerna för mekaniska fel.

2. Synliga frånkopplingskontakter – Säker för lockout/tagout

Frånskiljningsbrytaren ger tydligt synliga kontaktlägen. Operatörer kan visuellt bekräfta kretsseparation före underhåll – en kritisk säkerhetsfördel jämfört med äldre olje- eller miniväxel.

3. Kompakt och utrymmesbesparande

Bredd så låg som 600 mm för 12kV-versioner. Idealisk för eftermontering i transformatorstationer med begränsat utrymme.

4. Helt förreglad – Förhindrar felaktig användning

Mekaniska och elektriska förreglingar mellan strömbrytare, brytare och frontlucka uppfyller kraven för "fem-prevention".

5. Anpassningsbar för tuffa miljöer

Anti-kondensvärmare och IP4X frontkapsling säkerställer tillförlitlig drift i fuktiga eller dammiga miljöer.

Användningsområden

● Industrianläggningar – kraftförsörjning för produktionslinjer

● Kommersiella komplex – huvuddistributionsrum

● Datacenter – backup-strömväxling

● Vind-/solkraftverk – uppsamling av mellanspänning

● Sjukhus – dubbel effektomkoppling med fast växel

Frågor och svar

F: Vad är skillnaden mellan ditt XGN Box-typ fast högspänningsställverk och en utdragstyp (som KYN)?

A: Bra fråga. XGN Box-typ fast högspänningsställverk har fast monterade strömbrytare. Du kan inte "rulla ut" brytaren, men du får en styvare struktur, lägre initialkostnad och enklare underhåll. För applikationer där redundans med hög tillgänglighet inte är kritisk (t.ex. mindre än 500 operationer per år), är den fasta typen mer ekonomisk och pålitlig.

dörren.

Produktionsdetaljer

1. Kapslingstillverkning

Kallvalsad stålplåt (≥2 mm tjock) eller 304 rostfritt stål

Bockning, svetsning och ytbehandling i huset

Elektrostatisk pulverlackering (tjocklek ≥60μm, saltspraytest ≥240h)

2. Kärnkomponenter

Fastmonterad vakuumbrytare (märke: Lugao / tillval Siemens, ABB)

Treläges brytare med synligt brott

Kopparskenor (förtennade eller silverpläterade)

Ström-/spänningstransformatorer (noggrannhetsklass 0,5 / 0,2S)

3. Intern ledning

Ledningsnummer, plintar och plastkanaler är tydligt markerade

Sekundär ledning testad vid 2kV i 1 minut

Alla ledningar är flamskyddade och klassade 105°C

4. Fabrikstestning

Spänningstest av effektfrekvens

Huvudkretsresistansmätning

Mekaniskt funktionstest (≥200 gånger)

Verifiering av förreglingsfunktion

Mätning av partiell urladdning (≤10pC)

XGN vs KYN ställverk

Välj mellan XGN Fixed Type Switchgear ochKYN utdragbart ställverk beror på dina projektkrav, underhållsstrategi och budget. XGN-ställverk är designat för applikationer som prioriterar tillförlitlighet, enkel drift och lägre investeringskostnader, medan KYN-ställverk är bättre lämpade för system som kräver frekvent underhåll eller hög driftflexibilitet.

Certifiering och kvalitetssäkring

● IEC 62271-200-kompatibel

● GB 3906 certifierad

● Internt ljusbågsfel testat (IAC A-FL) – tillval

● ISO 9001:2015 fabriksledningssystem

● Typtestrapporter från nationell teststation för högspänningsapparater (Xi’an / Beijing)

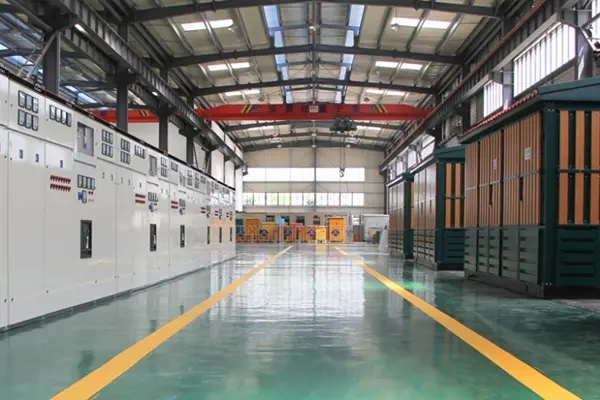

Vårt XGN-ställverk tillverkas i en modern produktionsanläggning utrustad med CNC-laserskärmaskiner, CNC-bockningscenter, robotsvetssystem, bearbetningslinjer för kopparskenor och omfattande högspänningstestlaboratorier. Ditt XGN Box-typ fast högspänningsställverk kommer att levereras med en komplett uppsättning testrapporter, kopplingsscheman och bruksanvisningar på både engelska och kinesiska.

Fördelar jämfört med konkurrenter – varför välja Lugao?

Förpackning och leverans

Förpackningsstandard

● Individuella höghållfasta plywoodfodral med fuktsäker film

● Intern skumvaddering för komponenter

● Alla utgående terminaler täckta med isoleringslock

● Samlingsskenesektioner packade separat med etiketter

Fraktmärken

● Ordernummer, destination, vikt, "Bräcklig" och "Ingen stapling".

Leveransalternativ

● FOB Ningbo / Shanghai

● Ledtid: 15–25 dagar för standardkonfiguration

Åtagande om kundservice

● Garantiperiod – 12 månader från leveransdatum (kan förlängas till 24 eller 36 månader enligt servicekontrakt)

● Teknisk support – Livstids kostnadsfri konsultation; fjärrfelsökning inom 2 timmar under arbetsdagar

● Fältservice – Installationsvägledning tillgänglig; felhantering på plats vid behov (gratis under garantitiden)

● Reservdelsförsörjning – Vanliga delar i lager; kurirleverans nästa dag för brådskande beställningar
