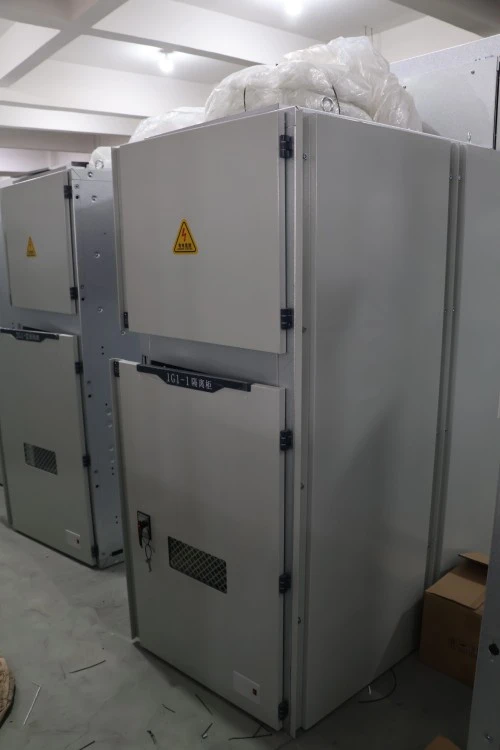

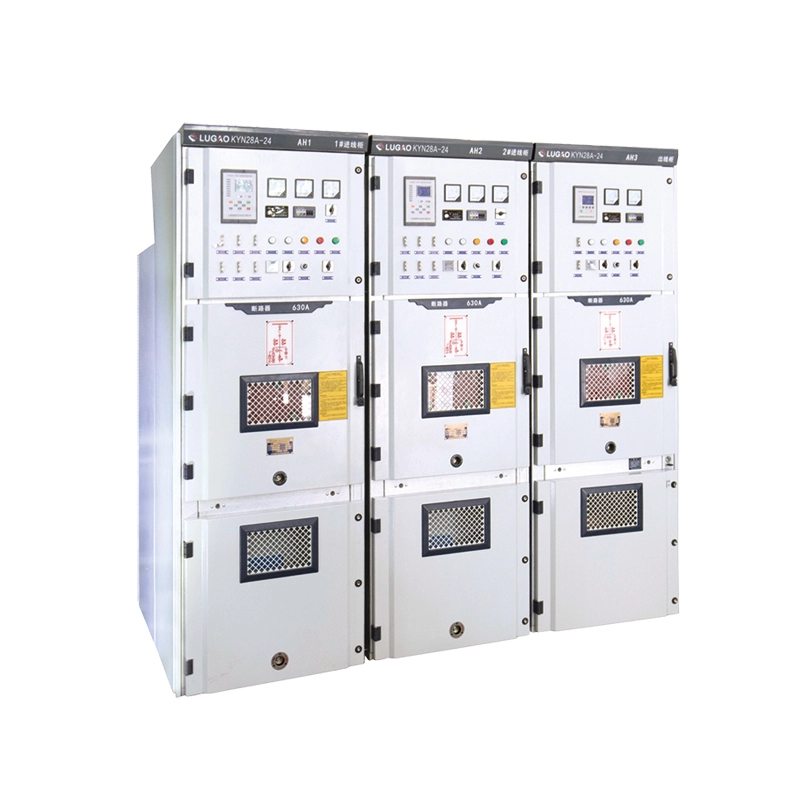

35kV KYN transformatorstation bepansrad utdragbar typ ställverk

Vad är denna utrustning?

Den 35 kV KYN-transformatorstationen bepansrade utdragbar typ av ställverk är ett fabriksmonterat, metallinneslutet,högspänningsställverk inomhusdesignad för 40,5 kV (35 kV nominellt) trefas växelströmssystem. Den tillhör KYN-serien och används i transformatorstationer, industriella kraftverk, stora kommersiella komplex och stationer för uppsamling av förnybar energi.

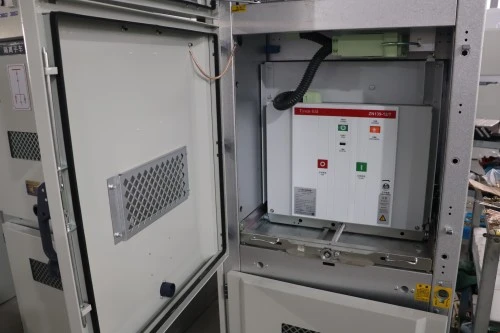

Till skillnad från ställverk av fast typ där brytare är bultade på plats, har denna bepansrade utdragbara typ en rörlig brytarvagn som kan rullas in i tre distinkta positioner: drift, test/isolerad och tillbakadragen. Denna design gör att en felaktig brytare kan bytas ut inom några minuter utan att hela samlingsskenan strömlöses – en avgörande fördel för kontinuerlig strömförsörjning.

Vad gör det?

Kärnfunktionen för denna utrustning är att ta emot 35kV inkommande ström från en transformator eller luftledning, skydda nedströmsnätet med strömbrytare och distribuera elektricitet till utgående matare som mellanspänningsmotorer, sekundära transformatorer, kondensatorbanker eller stora industriella belastningar. Den 35kV KYN transformatorstationen bepansrade utdragbar typ ställverk ger också:

● Isolering – Synlig frånkoppling för säkert underhåll

● Skydd – Överström, jordfel och kortslutningsutlösning via reläer eller IED:er

● Mätning – Spännings- och strömmätning för transformatorstation SCADA

● Interlocking – Mekaniskt fem-förebyggande system för att eliminera mänskliga fel

Uppdelning av modellkod

Produktfunktion och applikation

Produktfunktion

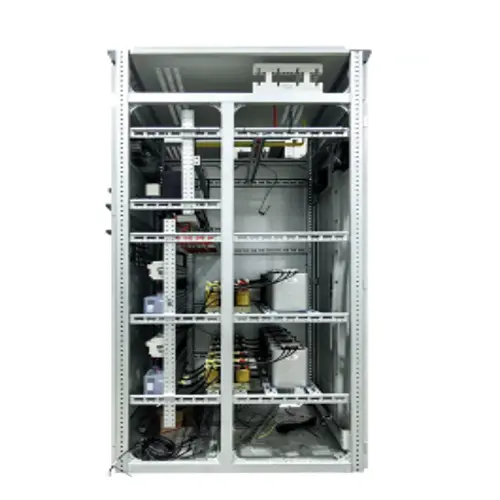

Funktion 1: Äkta bepansrad utdragbar konstruktion

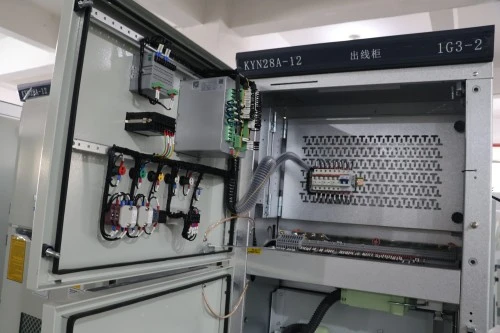

Det utdragbara metallslutna ställverket har separata stålplåtsfack för brytare, samlingsskena, kabelavslutning och lågspänningskontroll. Varje fack är jordat och isolerat från ljusbågsutbredning.

Funktion 2: Femförebyggande mekanisk förregling

Det femförebyggande systemet är helt mekaniskt, inte mjukvaruberoende. Det förhindrar fysiskt:

1. Stänga brytaren med stängd jordningsbrytare

2. Öppna frontluckan med brytaren stängd

3. Flytta brytaren mellan positioner när den är i spänning

4. Drift jordningsbrytare med strömförande ledare

5. Stängande brytare utan styrkraft

Funktion 3: High Arc Fault Containment

Intern bågsklassificering (IAC) testad till 31,5kA under 1 sekund. Bågklaffar riktar trycket uppåt och bort från operatörerna.

Funktion 4: Högspänningsisolering Tillförlitlighet

Avstånd mellan faser och faser överstiger IEC 62271-200 minimikrav. Alla samlingsskenor är värmekrympisolerade eller täckta med anti-korona-skärmning.

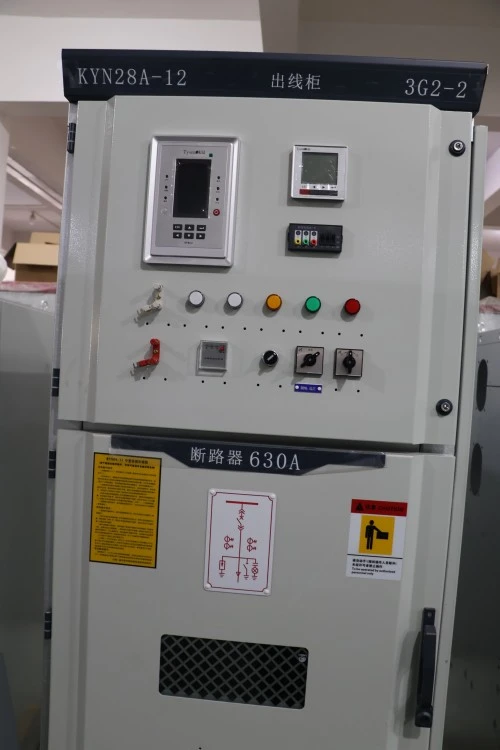

Funktion 5: Intelligent övervakning och fjärrstyrning

Standard IED (intelligent elektronisk enhet) med RS485/Modbus eller IEC 61850 GOOSE meddelanden. Realtidsövervakning av brytarens läge, fjäderladdningsstatus, SF6 (om sådan används), temperatur och partiell urladdning.

Produktspecifikationer

Varför välja Lugao Power Co., Ltd. framför konkurrenterna?

Varför kunder upprepade gånger väljer oss:

Vi skär inte hörn på isoleringsavstånd, samlingsskenors material eller förreglingshållfasthet. Varje KYN-ställverk som lämnar vår fabrik genomgår ett fullständigt 95kV motståndstest – inte ett "rutintest" med reducerad spänning. Vi tillhandahåller även panelspecifika kopplingsscheman i CAD och PDF, inte generiska mallar.

Förpackning, leverans och kundservice

Förpackning

Varje 35kV KYN transformatorstation bepansrad utdragbar typ av ställverkspanel är insvept i VCI rostskyddspapper + plastfilm

1. Sedan innesluten i en gasningscertifierad plywoodlåda med skumstoppning i alla hörn och kanter

2. Brytarvagnen skickas i tillbakadraget läge, låst med transportfästen

3. Samlingsskenor demonteras, förpackas individuellt, märkta med fas och panelnummer

4. Sekundära kontakter, ställhandtag, jordnycklar och reservsäkringar förpackade i en väderbeständig tillbehörslåda inuti LV-facket

5. Torkmedelspåsar av silikagel tillsatta för luftfuktighetskänsliga transporter (sjöfrakt)

Frakt

1. Sjöfrakt: 40ft HC-container rymmer 6–8 paneler (beroende på dimensioner)

2. Landfrakt: Flakbil med antivibrationskrockkuddar och band

3. Incoterms: EXW (fabrik), FOB ningbo

4. Dokumentation medföljer försändelsen

5. Översiktsritning (som byggd)

6. Enradsdiagram med panelnumrering

7. Kopplingsschema (A3-storlek, laminerad)

8. Materialförteckning (brytare, CT, VT, reläer)

9. Rutintestrapport (undertecknad av QA)

10. Bruksanvisning (engelska eller lokalt språk)

11. Förreglingsmatris och nyckelschema (om nyckelförregling används)

Åtagande om kundservice

1. Garantiperiod: 12 månader från leveransdatum (kan förlängas till 24 eller 36 månader med betalt serviceavtal)

2. Teknisk support: Livstids kostnadsfri fjärrkonsultation. Våra ingenjörer granskar ditt enlinjediagram och reläinställningar innan leverans.

3. Fältservice: Installationsövervakning, idrifttagningshjälp, feldiagnos. Gratis under garantitiden (resa och boende debiteras till självkostnadspris). Efter garanti, debiteras med dagspris + delar.

4. Reservdelsförsörjning: Brytarvagnar, primära kontakter, sekundära pluggar, ställhandtag, jordningsbrytare, temperaturregulatorer och förreglingskomponenter som finns i lager. Leverans nästa dag via DHL/FedEx för viktiga reservdelar.

Vanliga frågor

F1: Kan 35kV KYN transformatorstation bepansrad utdragbar typ ställverk användas utomhus i en kompakt transformatorstation?

A:Standard: IP4X (endast inomhus).

Tillval: IP54 utomhuskapsling med väderbeständigt tak och forcerad ventilation, med flera paneler.

Åtgärd: Ange "utomhus" när du begär en offert.

F2: Hur verifierar man fem-förebyggande förregling innan strömförsörjning?

A：Följ steg-för-steg-test i manualen (grundtest: 10 min).

Nyckelkontroller: Brytare öppen + jordning stängd → ska blockera infattningar. Brytare stängd → ytterdörren ska förbli låst.

Rekommendation: Testa vid driftsättning och var 6:e ​​månad.

F3: Livslängd för primära frånkopplingskontakter och ersättningsindikator?

A：Silverpläterade kopparkontakter: klassad för 5 000 operationer.

Slitageindikator: röd linje synlig på kontaktfingret → byt ut.

Typisk transformatorstation (en gång/år rack): håller 30+ år. Frekvent drift (ljusbågsugnar): mät kontaktmotståndet årligen.
