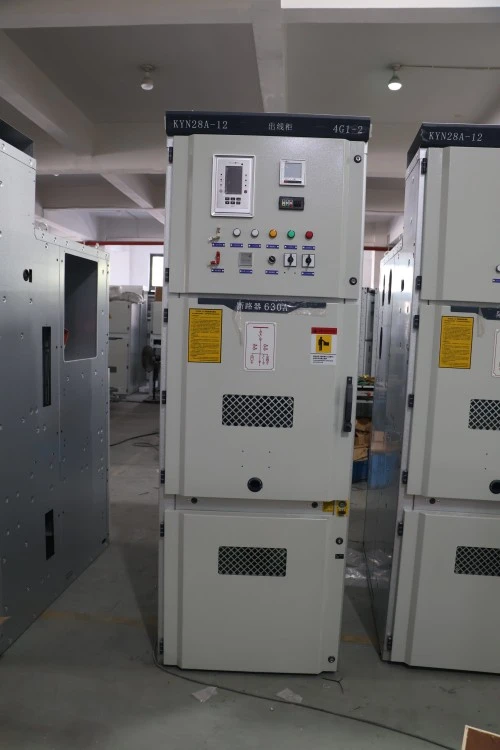

KYN Center Typ Fem-förebyggande förreglande högspänningsställverk

KYN Center-typ Fem-förebyggande förregling av högspänningsställverk är ett fullt monterat, metallinneslutet ställverk av utdragstyp som främst används i 3,6 kV till 12 kV trefas växelströmssystem. Den är designad för konfigurationer med enkel eller dubbla samlingsskenor med grenmatarapplikationer.

Vad är det för utrustning?

Denna utrustning är ett högspänningsfördelningsskåp som inrymmer strömbrytare, frånskiljare, jordningsbrytare, strömtransformatorer, spänningstransformatorer och skyddsreläer. Dess definierande funktion är den "fem-förebyggande förreglingsmekanismen", som fysiskt förhindrar:

1. Stängning med stängd jordningsbrytare

2. Öppna frontluckan med brytaren stängd

3. Sätta i eller ta bort brytaren när strömbrytaren är stängd

4. Använda jordningsbrytaren när den är strömförande

5. Stänga strömbrytaren utan styrström

Vad gör det?

Den tar säkert emot elektrisk energi från en transformator eller inkommande linje och distribuerar den till utgående matare som motorer, transformatorer, kondensatorbanker eller sekundära transformatorstationer. KYN Center-typ Fem-förebyggande förregling Högspänningsställverk är ryggraden i mellanspänningsindustri- och allmännyttiga nätverk.

Modellkodsuppdelning:

● KYN – K: Metallbeklädd Y: Utdragstyp N: Inomhus

● Centrumtyp – Modulär centrumbrytarkonfiguration

● Femförebyggande förregling – Mekanisk och elektrisk felsäkring

● Högspänningsställverk – nominellt upp till 12kV

Produktparameter (specifikation)

Produktfunktion och applikation

1. Hög säkerhet – Fem-förebyggande förregling

KYN Center-typ Fem-förebyggande förregling Högspänningsställverk har obligatoriska mekaniska förreglingar mellan brytaren, isoleringskontakter, jordningsbrytare och frontpaneler. Detta eliminerar risken för operatörsfel – den främsta orsaken till ljusbågsincidenter.

2. Kompakt modulkonstruktion

Den utdragbara brytarvagnen glider smidigt på skenor med tre distinkta lägen: drift, test/isolerad och indragen. Detta möjliggör underhåll utan att strömbryta hela samlingsskenan – en avgörande fördel för datacenter och sjukhus.

3. Intelligent övervakning och kontroll

Valfria intelligenta IED:er (reläer) ger:

● Övervakning av ström, spänning och effekt i realtid

● Överström, jordfel och riktningsskydd

● RS485/Modbus eller IEC 61850 kommunikation

● Fjärröppna/stänga via SCADA

● Standardtemperatur- och fuktighetssensorer inuti brytarfacket förhindrar kondens.

4. Hög mekanisk tillförlitlighet

● Brytmekanismens livslängd: 30 000 operationer (underhållsfri)

● Hjälpkontakter: Silver-nickellegering för 10 000+ elektriska funktioner

● Primära frånskiljningskontakter: Silverpläterad koppar med fjädertryck

Användningsområden

Produktionsdetaljer

1. Tillverkning av kapsling

● 2,0 mm kallvalsat stål (förzinkat) eller 1,5 mm rostfritt stål

● Laserskuren och CNC-böjd för precision

● Svetsad ram med korrosionsbeständig pulverlackering (RAL 7035 standard)

2. Femförebyggande förreglingsmekanism

● Stålkamplattor och förreglingsstänger (inga plastdelar)

● Testad för 10 000 förreglingscykler utan fel

● Inkluderar nyckellås för inkommande/utgående och knytpaneler

3. Breaker Trolley

● Utdragschassi med trelägeslåsning

● Självjusterande primärfrånkopplingar

● Sekundär kontakt med 16–32 styrkretsar

4. Samlingsskensystem

● E-Cu-koppar med hög ledningsförmåga (ETP-kvalitet)

● Försilvrade fogar med Belleville brickor

● Värmekrympisolerad för fasisolering

5. Kabelfack

● Generöst utrymme för upp till 4×240mm² kablar per fas

● Löstagbart kabelklämfäste

● Bestämmelser för nollsekvens CT

6. Fabrikstestning

● 100 % dielektrisk motståndstest

● Mekaniskt funktionstest (minst 50 cykler)

● Mätning av partiell urladdning (≤5pC vid 1,2× märkspänning)

● Kontaktresistansmätning (mikro-ohmmeter)

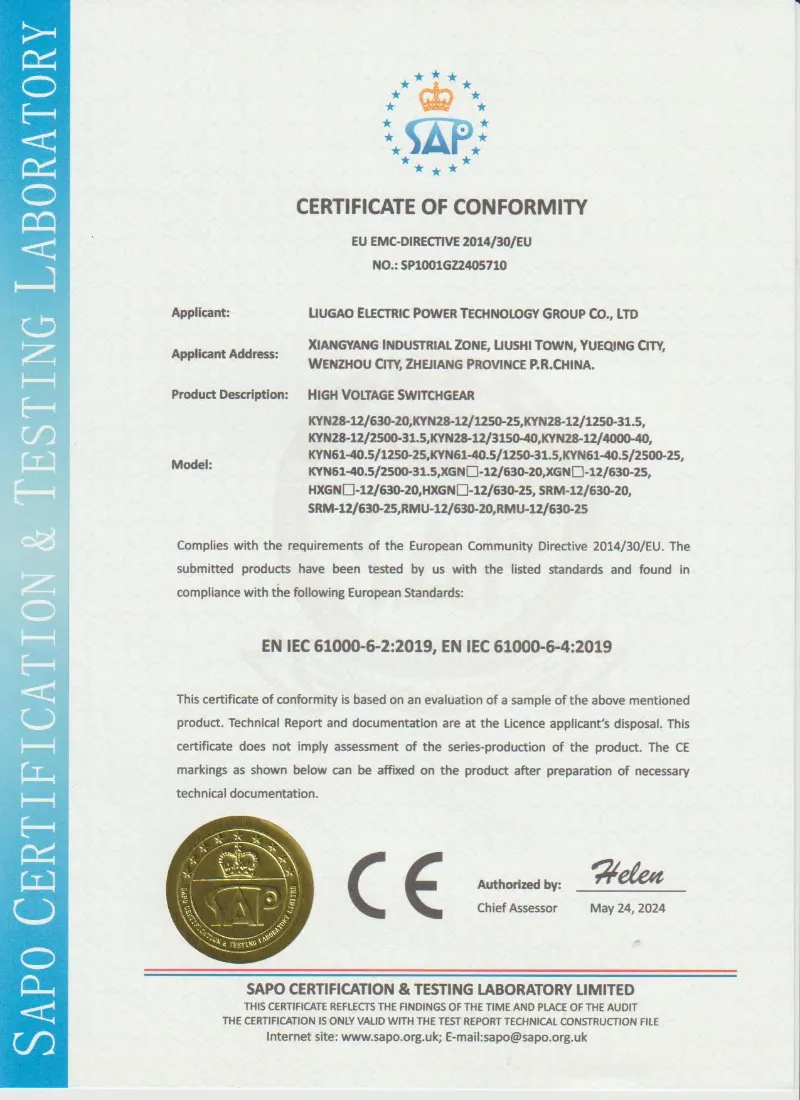

7. Certifiering och kvalitetssäkring

● Typtestad i enlighet med GB/T 3906, IEC 62271-200 och DL/T 404

● Intern ljusbåge testad (IAC AFLR 40kA/1s)

● ISO 9001:2015 certifierad tillverkning

● Rutintestrapport medföljer varje panel

Varför välja Lugao Power Co., Ltd. framför konkurrenterna?

Vanliga kundfrågor

F1: Kan detta KYN Center-typ Fem-förebyggande förregling Högspänningsställverk användas för 24kV-system?

S: Nej, standard KYN är klassad upp till 12kV. För 24kV erbjuder vi varianten KYN28-24 med ökat isoleringsavstånd. Vänligen ange din systemspänning när du begär en offert.

F2: Tillhandahåller du vakuumbrytaren som en del av KYN Metal-Clad Switchgear?

S: Ja, varje panel levereras färdigmonterad med en fabrikstestad vakuumbrytare (VS1-typ). Vi erbjuder även kompatibla alternativ som ABB VD4, Siemens 3AH eller Schneider HVX om så önskas.

F5: Kan du tillhandahålla ett komplett ställverkssortiment inklusive inkommande, mätnings-, matar- och kondensatorpaneler, allt som KYN Metal-Enclosed Switchgear?

A: Absolut. Vi designar och tillverkar kompletta serier med alla nödvändiga extrafack, samlingsskenor och förreglingar mellan panelerna. Skicka bara ditt enradiga diagram.

F6: Vilken dokumentation tillhandahåller du?

S: För varje KYN-ställverk tillhandahåller vi: översiktsritning, kopplingsschema, materialförteckning, testrapport, bruksanvisning och förreglingsmatris – allt på engelska (eller ditt lokala språk).

F7: Är den femförebyggande förregling fältjusterbar?

S: Nej – och detta är avsiktligt. Förreglingen är fabriksinställd och förseglad för att förhindra manipulering. Men vi tillhandahåller tydliga mekaniska ritningar så att ditt team förstår logiken. Om du behöver ändringar, kontakta vår ingenjörsavdelning.

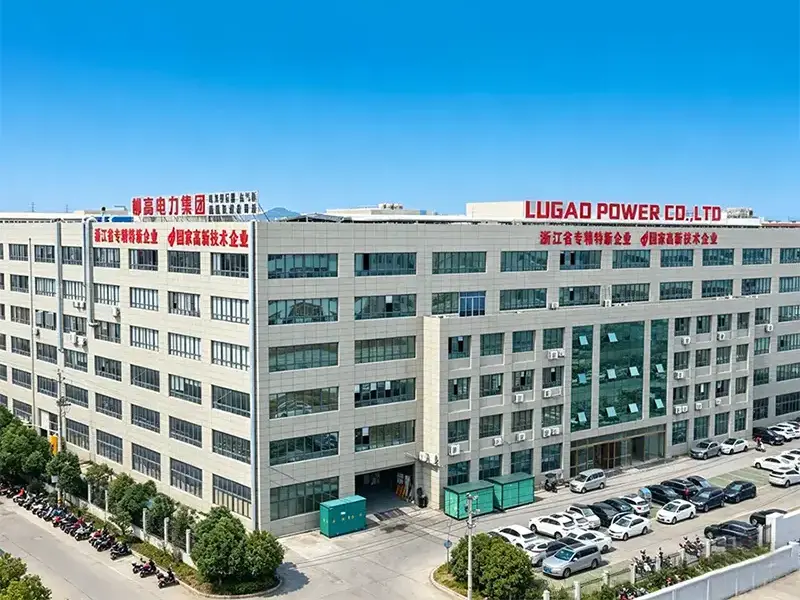

Tillverkningsförmåga

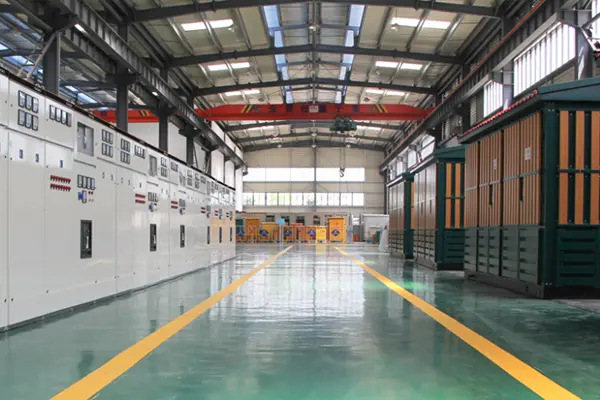

Lugao Power Co., Ltd.tillverkar KYN Center Type Five-Prevention Interlocking High Voltage Switchgear i en modern produktionsanläggning utrustad med avancerad tillverknings-, monterings- och högspänningstestutrustning. Varjeställverkspanelproduceras under ett strikt ISO 9001 kvalitetsledningssystem, vilket säkerställer konsekvent kvalitet, pålitlig prestanda och full överensstämmelse med internationella standarder.

Tillverkningsstyrka
