Hur säkerställer gjutharts flamskyddande prestanda i torra transformatorer?

I ett höghus kontorshus, ett sjukhus eller ett datacenter är den elektriska transformatorn ofta placerad nära upptagna utrymmen. Till skillnad från transformatorstationer utomhus där oljefyllda transformatorer kan installeras bakom brandväggar och sprängskydd kräver inomhusinstallationer en transformator som inte bidrar till en brand. Detta är domänen för Dry Type Transformer. Frågan om hur gjutharts säkerställer flamskyddande prestanda i dessa transformatorer är inte bara en akademisk fråga; det är ett kritiskt säkerhetsövervägande som avgör om en transformator kan installeras i en byggnad utan dyra brandsläckningssystem och dedikerade brandklassade kapslingar.

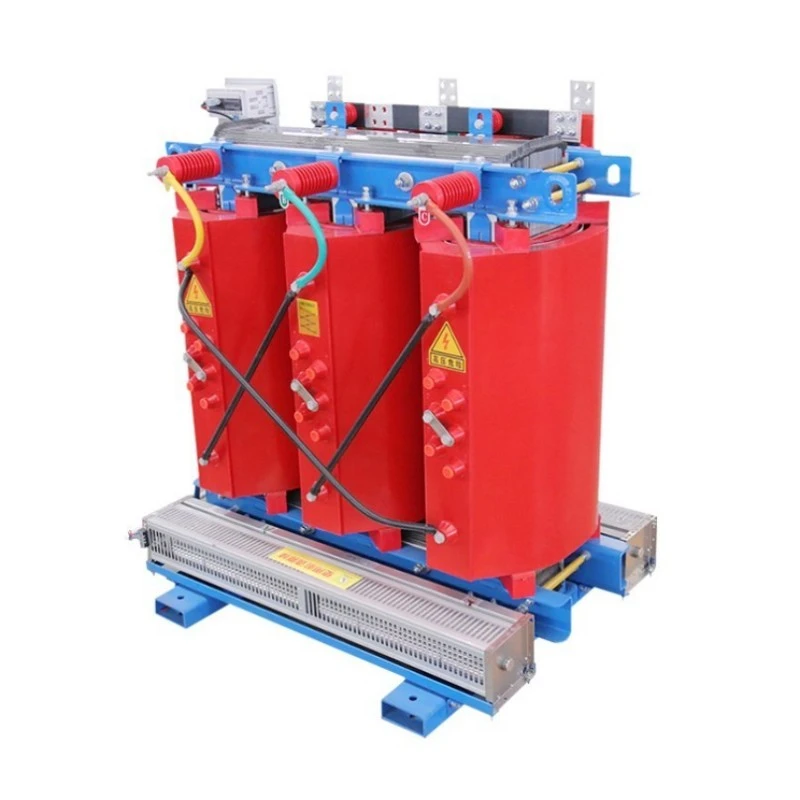

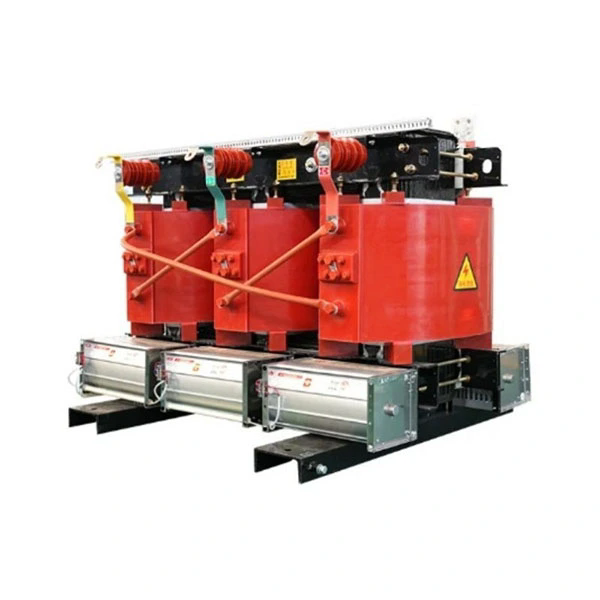

Den flamhämmande prestandan hos ett gjuthartsTransformator av torr typär resultatet av ett noggrant konstruerat materialsystem. Epoxihartsformuleringen, de oorganiska fyllmedlen och de flamskyddande tillsatserna samverkar för att skapa ett självslocknande isoleringsmaterial som motstår antändning och begränsar brandspridning. Den här artikeln kommer att undersöka kemin för gjutharts flamskydd, fysiken för värmeutsläpp och rökutveckling, och de internationella teststandarder som verifierar dessa egenskaper. Vi kommer också att diskutera hur vår fabrik på Lugao Power Co.,Ltd. designar och tillverkar gjutharts torrtypstransformatorer för att möta de mest krävande brandsäkerhetskraven.

Innehållsförteckning

• 1. Vad gör ett material flamskyddande?
• 2. Gjuthartsens kemi: Hur tillsatser ändrar brinnande beteende
• 3. Varför låg värmeavgivning är viktig för inomhusinstallation
• 4. Hur IEC 60076-11 testar verifierar flamskyddsprestanda
• 5. Balansering av värmeledningsförmåga och flamskydd
• 6. Vanliga frågor (FAQ)
• 7. Slutsats

1. Vad gör ett material flamskyddande?

Flamskydd är inte en enskild egenskap; det är en uppsättning beteenden som ett material uppvisar när det utsätts för eld. Ett flamskyddat material motstår antändning, begränsar lågans spridning och slocknar själv när den externa antändningskällan tas bort. Dessa beteenden uppnås genom kemiska och fysikaliska mekanismer som stör förbränningsprocessen. Förbränning av en polymer kräver tre element: bränsle, syre och värme. Flamskyddsmedel fungerar genom att störa ett eller flera av dessa element. Vissa flamskyddsmedel frigör inerta gaser som späder ut syrekoncentrationen runt materialet. Andra absorberar värme genom endotermisk nedbrytning, vilket kyler materialet under dess antändningstemperatur. Ytterligare andra främjar bildandet av ett skyddande kolskikt som isolerar det underliggande materialet från värme och syre.

Effektiviteten hos ett flamskyddsmedel mäts med flera parametrar. Limiting Oxygen Index (LOI) är den lägsta koncentrationen av syre i en kväve-syreblandning som kommer att stödja förbränning av materialet. Ett material med högre LOI är svårare att bränna. Som referens är syrekoncentrationen i luft cirka 21 %. Ett material med en LOI under 21% brinner lätt i luften. Ett material med en LOI över 28 % anses allmänt vara flamskyddande. UL 94-testet är en annan vanlig metod för att bedöma plasters brandfarlighet. Den utvärderar materialets beteende i vertikal eller horisontell orientering, inklusive tiden för självsläckning och om dropp inträffar. Tabellen nedan sammanfattar de viktigaste brandfarlighetsparametrarna för vanliga transformatorisoleringsmaterial.

PåLugao Power Co., Ltd., formulerar vår fabrik gjuthartssystem som uppnår en LOI på 30 % eller högre, kombinerat med en UL 94 V-0-klassificering. Detta innebär att hartset inte kommer att stödja förbränning under normala atmosfäriska förhållanden och kommer att självslockna snabbt om det antänds. Dessa egenskaper är väsentliga för en torrtypstransformator som installeras inomhus, där brandsäkerhet är ett primärt bekymmer.

2. Gjuthartsens kemi: Hur tillsatser ändrar brinnande beteende

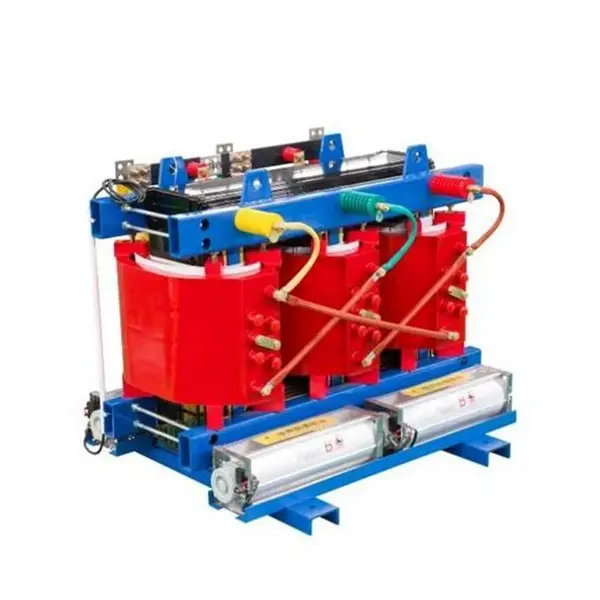

Basepoxihartsen som används i gjuthartstransformatorer är en värmehärdande polymer som ger utmärkt elektrisk isolering, mekanisk styrka och termisk stabilitet. Omodifierat epoxiharts har dock ett begränsande syreindex på cirka 19-21 %, vilket betyder att det brinner i luft. För att omvandla detta material till ett flamskyddande isoleringssystem, är hartset formulerat med fyllmedel och tillsatser som ändrar dess förbränningsbeteende. De två vanligaste tillvägagångssätten är användningen av oorganiska hydroxidfyllmedel och fosforbaserade flamskyddsmedel. Valet av tillsats och dess koncentration avgör gjuthartsets slutliga prestanda.

Aluminiumtrihydrat (ATH), även känd som aluminiumhydroxid, är det mest använda flamskyddade fyllmedlet i gjuthartstransformatorer. När hartset utsätts för temperaturer över cirka 200°C genomgår ATH en endoterm nedbrytningsreaktion. Denna reaktion absorberar en betydande mängd värme och kyler det omgivande materialet. Det släpper också ut vattenånga som späder ut syrekoncentrationen i närheten av lågan. Återstoden av reaktionen är aluminiumoxid, som bildar ett skyddande keramikliknande skikt på ytan av hartset. Detta skikt fungerar som en termisk barriär och bromsar överföringen av värme till det underliggande materialet. Tabellen nedan sammanfattar nedbrytningsegenskaperna för ATH och andra vanliga flamskyddsmedel.

I vår fabrik i Lugao använder vi en kombination av ATH och kiseldioxidfyllmedel i våra gjuthartsformuleringar. ATH tillhandahåller den primära flamskyddsfunktionen, medan kiseldioxiden förbättrar hartsets värmeledningsförmåga och mekaniska styrka. Den totala fyllmedelshalten kan nå 60-70 viktprocent, vilket avsevärt minskar mängden brännbart organiskt material i transformatorn. Vi erbjuder även fosforbaserade flamskyddsalternativ för applikationer som kräver ännu högre brandsäkerhetsprestanda. Dessa formuleringar uppnår ett högre LOI och snabbare självsläckande beteende.

3. Varför låg värmeavgivning är viktig för inomhusinstallation

Den flamhämmande prestandan hos en transformator av gjutharts av torr typ handlar inte bara om huruvida den brinner; det handlar också om hur mycket värme och rök den avger om den brinner. Värmeavgivningshastigheten (HRR) är en kritisk parameter för brandsäkerhetsteknik. Den mäter den hastighet med vilken ett material frigör energi under förbränning. Ett material med låg HRR kommer att bidra mindre till att en brand växer, vilket ger de åkande mer tid att evakuera och brandmän mer tid att kontrollera situationen. Rökproduktionshastigheten är lika viktig, eftersom rök är den primära dödsorsaken i bränder och kan skymma utrymningsvägar.

Gjutna hartstransformatorer är utformade för att ha en låg värmeavgivningshastighet. Det höga fyllmedelsinnehållet och den endotermiska nedbrytningen av ATH bidrar båda till detta. När hartset utsätts för eld, absorberar ATH värme istället för att släppa ut det. Vattenångan som frigörs vid sönderdelningen späder ut de brännbara gaserna, vilket minskar lågans intensitet. Aluminiumoxidresten bildar ett skyddande lager som isolerar det kvarvarande hartset. Nettoeffekten är ett material som brinner långsamt, om alls, och avger minimal värme. Tabellen nedan jämför värmeavgivningsegenskaperna hos gjutharts och andra transformatorisoleringsmaterial.

Den låga värmeavgivningen och rökproduktionen hos torra transformatorer av gjutharts gör att de kan installeras i inomhusutrymmen utan behov av omfattande brandsläckningssystem. Detta minskar kostnaden för elinstallationen och förenklar byggnadens brandsäkerhetsdesign. För projekt där transformatorn är placerad nära ockuperade områden, till exempel på ett sjukhus eller ett köpcentrum, är den låga brandrisken med transformatorer av gjutharts en avgörande fördel. På Lugao Power Co., Ltd. designar vår fabrik våra transformatorer av gjutharts för att uppfylla de strängaste brandsäkerhetsstandarderna, inklusive IEC 60076-11 F1-klassificeringen.

4. Hur IEC 60076-11 testar verifierar flamskyddsprestanda

IEC 60076-11 är den internationella standarden som definierar kraven för torrtypstransformatorer. Standarden specificerar brandbeteendeklassificeringen, som bestäms av en serie tester som simulerar transformatorns exponering för en extern brand. Brandbeteendeklassificeringen har två nivåer: F0 och F1. F0 är grundnivån och F1 är den högre nivån, vilket kräver att transformatorn självslocknar och begränsar värmeavgivningen och rökproduktionen under testet.

Brandbeteendetestet utförs genom att antända en specificerad mängd bränsle (vanligtvis alkohol) på ett definierat avstånd från transformatorn. Testet mäter temperaturen och värmeflödet runt transformatorn, samt tiden för transformatorn att självslockna efter att bränslet är förbrukat. Testet övervakar även produktionen av rök och giftiga gaser. För att uppnå F1-klassificering måste transformatorn uppfylla följande kriterier:

• Transformatorytans topptemperatur måste ligga under en specificerad gräns.
• Transformatorn måste självslockna inom en angiven tid efter att bränslet är slut.
• Värmeavgivningshastigheten och rökproduktionen måste ligga under de angivna gränsvärdena.
• Transformatorn får inte producera brinnande droppar som kan antända intilliggande material.
• Transformatorn måste behålla sin dielektriska styrka efter brandtestet.

Tabellen nedan sammanfattar nyckelparametrarna för IEC 60076-11 brandbeteendetest och den typiska prestandan för transformatorer av gjutharts från Lugao Power Co., Ltd.

Vår fabrik i Lugao testar våra torra transformatorer av gjutharts enligt IEC 60076-11-standarden. Vi upprätthåller testrapporter för alla våra produkter, som är tillgängliga för våra kunder på begäran. Dessa rapporter ger dokumenterade bevis på våra transformatorers flamskyddande prestanda, vilket ger våra kunder förtroende för att produkten uppfyller de högsta brandsäkerhetsstandarderna.

5. Balansering av värmeledningsförmåga och flamskydd

Utformningen av en gjuthartsformulering för en torrtypstransformator kräver balansering av två konkurrerande krav: flamskydd och värmeledningsförmåga. Flamskydd uppnås genom att tillsätta oorganiska fyllmedel som ATH, som minskar det brännbara innehållet i hartset. Värmeledningsförmåga är viktig för att avleda värmen som genereras av transformatorlindningarna. En högre värmeledningsförmåga gör att transformatorn kan arbeta vid en lägre temperatur, vilket ökar dess effektivitet och livslängd. Vissa flamskyddade fyllmedel har emellertid relativt låg värmeledningsförmåga, och en ökning av deras koncentration kan försämra hartsets termiska prestanda.

Lösningen ligger i valet av fyllmedel med hög värmeledningsförmåga och optimering av partikelstorleksfördelningen. Kiseldioxid (SiO2) och aluminiumoxid (Al2O3) används vanligtvis som fyllmedel i gjuthartstransformatorer eftersom de kombinerar god värmeledningsförmåga med acceptabla flamskyddsegenskaper. När de kombineras med ATH kan dessa fyllmedel ge både flamskydd och värmeledningsförmåga. Partikelstorleksfördelningen är också viktig: en välgraderad blandning av grova och fina partiklar kan uppnå en högre packningsdensitet, vilket förbättrar både värmeledningsförmåga och mekanisk styrka. Tabellen nedan sammanfattar värmeledningsförmågan för vanliga gjuthartsfyllmedel.

På vår fabrik använder vi en egenutvecklad blandning av kiseldioxid och ATH-fyllmedel för att uppnå en balans mellan flamskydd och värmeledningsförmåga. Vår gjuthartsformulering uppnår en värmeledningsförmåga på 1,1-1,5 W/m·K, samtidigt som en LOI på 30 % eller högre bibehålls. Detta gör att våra torrtypstransformatorer kan arbeta vid höga belastningar utan att överskrida temperaturgränserna, samtidigt som de ger den brandsäkerhetsprestanda som krävs för inomhusinstallation.

6. Vanliga frågor (FAQ)

Fråga 1: Vad är skillnaden mellan F0 och F1 brandbeteendeklassificering för transformatorer av torr typ?

Svar: F0 är den grundläggande brandbeteendeklassificeringen och F1 är den högre klassificeringen. F0 kräver att transformatorn är självslocknande men har mindre stränga gränser för värmeavgivning och rökproduktion. F1 kräver att transformatorn uppfyller strängare gränser för topptemperatur, självsläckningstid, värmeavgivningshastighet och rökproduktion. För inomhusinstallationer i byggnader med upptagna utrymmen krävs vanligtvis F1-klassificering. Hos Lugao Power Co., Ltd. är våra torra transformatorer av gjutharts designade för att uppfylla F1-klassificeringen.

Fråga 2: Avger gjutharts giftiga gaser vid förbränning?

Svar: Den gjutna hartsformuleringen som används i våra torra transformatorer är halogenfri, vilket innebär att den inte innehåller klor eller bromföreningar som kan producera giftiga och frätande gaser som väteklorid eller vätebromid. De primära nedbrytningsprodukterna av vårt gjutharts är vattenånga, koldioxid och aluminiumoxid. Detta gör röken från en gjuthartstransformator mindre giftig än röken från en oljefylld transformator, som kan innehålla en komplex blandning av giftiga förbränningsprodukter.

Fråga 3: Hur är den flamskyddande prestandan hos gjutharts jämfört med en vätskefylld transformator?

Svar: Transformatorer av gjutharts har en betydande fördel jämfört med vätskefyllda transformatorer vad gäller brandsäkerhet. Vätskefyllda transformatorer innehåller en stor volym brännbar olja, som kan läcka och skapa en poolbrand. Värmeavgivningshastigheten och rökproduktionen för brinnande olja är mycket högre än för gjutharts. Gjutna hartstransformatorer innehåller inget flytande bränsle och är självsläckande, vilket gör dem mycket säkrare för inomhusinstallation.

Fråga 4: Kan en gjuthartstransformator installeras i ett rum utan brandsläckning?

Svar: Ja, en torrtypstransformator av gjuten harts som uppfyller F1-klassificeringen kan installeras i ett rum utan dedikerade brandsläckningssystem, förutsatt att rummet uppfyller de allmänna brandsäkerhetskraven i byggnormen. Den låga brandrisken hos gjuthartstransformatorn gör att den inte kräver samma brandskyddsnivå som en oljefylld transformator. De specifika kraven beror dock på de lokala byggreglerna och den myndighet som har jurisdiktion. Vårt tekniska team kan ge vägledning om installationskraven för ditt projekt.

Fråga 5: Vilket underhåll krävs för att bibehålla den flamskyddade prestandan hos en transformator av gjutharts?

Svar: Den flamskyddade prestandan hos en transformator av gjutharts är inneboende i materialet och försämras inte nämnvärt över tiden. Men regelbundet underhåll krävs fortfarande för att säkerställa transformatorns övergripande tillförlitlighet. Detta inkluderar visuell inspektion för sprickor eller skador på gjuthartsen, rengöring av lindningarna och kylkanalerna för att förhindra dammansamling, och periodisk testning av isolationsmotståndet och partiell urladdning. På Lugao Power Co.,Ltd. tillhandahåller vi underhållsriktlinjer och supporttjänster för våra torra transformatorer.

7. Slutsats

Den flamhämmande prestandan hos en torr transformator av gjutharts är resultatet av ett sofistikerat materialsystem. Epoxihartset tillhandahåller den strukturella och elektriska isoleringen, medan ATH-fyllmedlet tillhandahåller den endotermiska flamskyddsmekanismen. Kiseldioxidfyllmedlet förbättrar värmeledningsförmågan och den mekaniska styrkan. Tillsammans skapar dessa komponenter ett transformatorisoleringsmaterial som motstår antändning, självslocknar snabbt och släpper ut minimal värme och rök. Dessa egenskaper är väsentliga för inomhusinstallationer där brandsäkerhet är ett primärt bekymmer.

På Lugao Power Co., Ltd. designar och tillverkar vår fabrik transformatorer av torrtyp av gjutharts som uppfyller de högsta standarderna för brandsäkerhetsprestanda. Våra produkter är testade enligt IEC 60076-11 och uppnår F1-klassificering. Vi har åtagit oss att förse våra kunder med pålitliga, säkra och effektiva transformatorlösningar. Oavsett om du planerar en ny byggnad eller uppgraderar ett befintligt elsystem, inbjuder vi dig att kontakta vårt tekniska team för att diskutera dina krav.
