Varför är partiell urladdningskontroll kritisk i transformatorstation av boxtyp?

I en transformatorstation av kompakt boxtyp installerad i ett bostadsområde kan ett svagt sprakande ljud ibland höras nära högspänningsfacket. De flesta förbipasserande skulle inte märka det. Men för en utbildad underhållsingenjör är det ljudet en varning: partiell urladdning. Partiell urladdning är en lokal elektrisk urladdning som inte helt överbryggar isoleringen mellan ledarna. Det är ett symptom på isoleringsförsämring, och om det lämnas okontrollerat kommer det gradvis att erodera isoleringen tills ett fullständigt haveri inträffar. I entransformatorstation av boxtyp, där utrustningen är innesluten i en kompakt, förseglad hölje, är partiell urladdning särskilt farlig. Det trånga utrymmet gör det svårt att inspektera, och konsekvenserna av ett fel är allvarliga: brand, explosion och strömavbrott för hela stadsdelar.

Den här artikeln kommer att förklara varför partiell urladdningskontroll är kritisk i transformatorstationer av boxtyp. Vi kommer att undersöka orsakerna till partiellt urladdning, de förhållanden som gör transformatorstationer av boxtyp särskilt sårbara, metoderna som används för att upptäcka och övervaka partiella urladdningar, samt design- och tillverkningspraxis som förhindrar det. Vi kommer också att tillhandahålla detaljerade specifikationer för våra produkter för transformatorstationer av boxtyp från vår fabrik påLugao Power Co., Ltd.,lyfter fram funktionerna som säkerställer tillförlitlig isoleringsprestanda. Oavsett om du är en energitekniker, en anläggningschef eller en inköpsspecialist, kommer den här artikeln att ge dig den tekniska kunskap du behöver för att förstå och ta itu med utmaningen med partiell urladdning i kompakta transformatorstationsmiljöer.

Innehållsförteckning

• 1. Vad är partiell urladdning och varför uppstår det?
• 2. Varför är transformatorstationer av boxtyp särskilt sårbara?
• 3. Vilka är konsekvenserna av okontrollerad partiell urladdning?
• 4. Hur upptäcks och övervakas partiell urladdning?
• 5. Vilka design- och tillverkningsmetoder förhindrar partiell urladdning?
• 6. Vilka är nyckelspecifikationerna för vår transformatorstation av boxtyp?
• 7. Vanliga frågor (FAQ)
• 8. Slutsats

1. Vad är partiell urladdning och varför uppstår det?

Partiell urladdning är en lokal elektrisk urladdning som sker inom ett isoleringssystem men som inte helt överbryggar gapet mellan två ledare. Det är en partiell nedbrytning av isoleringen, som inträffar vid en punkt av svaghet. Urladdningen är vanligtvis en liten gnista eller en serie gnistor som uppstår i ett tomrum, en spricka eller längs en yta i isoleringen. Partiell urladdning kan ske i fast isolering, i vätskeisolering eller i gasisolering. Det är ett symptom på en defekt eller en spänningskoncentration i isoleringssystemet. Utsläppet i sig orsakar inte omedelbart ett fel, men det genererar värme, kemiska biprodukter och mekanisk erosion som gradvis försämrar isoleringen. Med tiden försvagas isoleringen till den punkt där ett fullständigt haveri inträffar.

Orsakerna till partiell urladdning kan delas in i tre kategorier: defekter i isoleringsmaterialet, defekter i tillverkningsprocessen och defekter som uppstår under drift. Defekter i isoleringsmaterialet inkluderar hålrum, föroreningar och inkonsekvenser i de dielektriska egenskaperna. Defekter i tillverkningsprocessen inkluderar dålig impregnering, ofullständig härdning och skador under montering. Defekter som utvecklas under drift inkluderar termisk åldring, mekanisk påfrestning och fuktinträngning. I en transformatorstation av boxtyp kan alla tre kategorier av defekter uppstå. Den kompakta designen, den täta kapslingen och den höga elektriska påfrestningen i ett litet utrymme skapar förutsättningar som är gynnsamma för partiell urladdning. Tabellen nedan sammanfattar de vanligaste orsakerna till partiell flytning och de förhållanden som främjar det.

På Lugao Power Co.,Ltd. förstår vi orsakerna till partiell urladdning och designar våra produkter för transformatorstationer av boxtyp för att minimera risken. Vi använder högkvalitativa isoleringsmaterial, följer rigorösa tillverkningsprocesser och testar varje enhet för partiell urladdning innan den lämnar vår fabrik.

2. Varför är transformatorstationer av boxtyp särskilt sårbara?

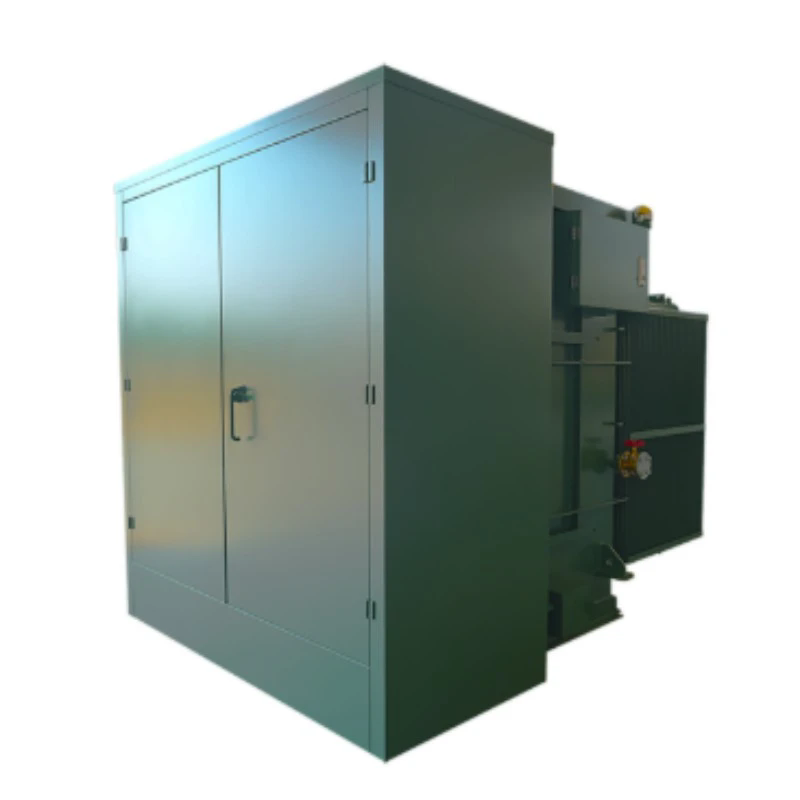

Transformatorstationer av boxtyp är kompakta, prefabricerade enheter som rymmer en transformator, högspänningsställverk, lågspänningsdistributionsutrustning och styrsystem i en enda kapsling. De används ofta i bostadsområden, kommersiella utvecklingar och industriparker eftersom de är kompakta, lätta att installera och estetiskt diskreta. Men deras kompakta design och täta konstruktion skapar specifika utmaningar för partiell urladdningskontroll. Den första utmaningen är den höga elektriska stressen. I en kompakt transformatorstation reduceras avstånden mellan ledare och jordade delar, vilket ökar den elektriska fältstyrkan. Högre elektrisk fältstyrka ökar sannolikheten för partiell urladdning, särskilt vid punkter med geometrisk diskontinuitet, såsom skarpa kanter, hörn och utsprång. Den andra utmaningen är den begränsade miljön. Det förseglade höljet fångar upp värme och fukt, vilket kan påskynda isoleringens åldrande och främja partiell urladdning. Den tredje utmaningen är svårigheten med inspektion och underhåll. Eftersom utrustningen är innesluten är det svårt att visuellt inspektera isoleringen för tecken på nedbrytning. Detta innebär att partiell urladdning kan gå oupptäckt under långa perioder, vilket leder till oväntade fel.

Tabellen nedan sammanfattar de specifika sårbarheterna hos transformatorstationer av boxtyp jämfört med konventionella utomhustransformatorstationer.

På vår fabrik åtgärdar vi dessa sårbarheter genom noggrann design. Vi använder optimerad elektrisk fältfördelning, effektiv värmehantering och robust fuktkontroll för att minimera risken för partiell urladdning. Vi integrerar även övervakningssystem för partiellt utsläpp i våra transformatorstationer för att ge tidig varning om isoleringsförsämring.

3. Vilka är konsekvenserna av okontrollerad partiell urladdning?

Konsekvenserna av okontrollerad partiell urladdning i en transformatorstation av boxtyp kan vara allvarliga. Partiell urladdning är ett progressivt fenomen. Det börjar som en liten, lokaliserad urladdning och eroderar gradvis isoleringen. Erosionen skapar en ledande bana som så småningom leder till ett fullständigt haveri, känd som en övertändning. En övertändning i en transformatorstation kan orsaka en explosion, en brand och en total förlust av utrustningen. Konsekvenserna sträcker sig bortom själva transformatorstationen. Ett fel kan orsaka ett strömavbrott för hela området som betjänas av transformatorstationen, vilket påverkar hem, företag och kritisk infrastruktur. Kostnaden för reparation eller utbyte kan vara betydande, och kostnaderna för förlorade intäkter och produktivitet kan bli ännu högre. Tabellen nedan sammanfattar utvecklingen av partiell urladdning och konsekvenserna i varje steg.

På Lugao Power Co., Ltd. tar vi hotet om partiell urladdning på allvar. Våra produkter för transformatorstationer av boxtyp är designade och testade för att minimera risken för partiell urladdning och för att ge tillförlitlig prestanda under hela livslängden. Vi erbjuder även övervakningssystem för partiell urladdning som ger tidig varning om isoleringsförsämring, vilket gör att underhåll kan schemaläggas innan ett fel inträffar.

4. Hur upptäcks och övervakas partiell urladdning?

Partiell urladdning kan detekteras med en mängd olika metoder, var och en med sina egna fördelar och begränsningar. De vanligaste metoderna är elektrisk detektering, akustisk detektering och kemisk detektering. Elektrisk detektering mäter de högfrekventa strömpulserna som genereras av partiell urladdning. Denna metod är mycket känslig och kan upptäcka mycket små urladdningar. Den används vanligtvis för onlineövervakning, där sensorer är permanent installerade på utrustningen. Akustisk detektering använder ultraljudssensorer för att detektera ljudvågor som genereras av partiell urladdning. Denna metod är användbar för att lokalisera källan till utsläppet. Kemisk detektion analyserar biprodukterna från partiella utsläpp, såsom ozon eller kväveoxider, i gasen som omger utrustningen. Denna metod är mindre känslig men kan ge en enkel indikation på urladdningsaktivitet. Tabellen nedan jämför de olika detektionsmetoderna.

På vår fabrik använder vi elektriska detektionsmetoder för att testa våra transformatorstationsprodukter av boxtyp under tillverkningen. Vi erbjuder även valfria onlineövervakningssystem som kan integreras i transformatorstationen för att ge kontinuerlig partiell urladdningsövervakning. Dessa system använder HFCT-sensorer för att detektera urladdningsaktivitet och ger ett larm om nivån överskrider en förinställd tröskel. Detta gör att operatören kan vidta korrigerande åtgärder innan ett fel inträffar.

5. Vilka design- och tillverkningsmetoder förhindrar partiell urladdning?

För att förhindra partiell urladdning i en transformatorstation av boxtyp kräver en kombination av noggrann design, högkvalitativa material och rigorösa tillverkningsprocesser. Konstruktionen måste säkerställa att det elektriska fältet är jämnt fördelat och att det inte finns några punkter med hög spänning. Detta uppnås genom att använda rundade ledare, undvika skarpa kanter och bibehålla tillräckliga spelrum. Isoleringsmaterialen måste vara fria från hålrum och föroreningar. Tillverkningsprocessen måste säkerställa att isoleringen är ordentligt impregnerad och härdad. Tabellen nedan sammanfattar de viktigaste design- och tillverkningsmetoderna som förhindrar partiell urladdning.

På vår fabrik implementerar vi alla dessa metoder i produktionen av våra produkter för transformatorstationer av boxtyp. Vi använder vakuumgjutning för våra epoxikomponenter för att eliminera tomrum och säkerställa en homogen isoleringsstruktur. Vi kontrollerar luftfuktigheten i vårt produktionsområde för att förhindra att fukt fastnar i isoleringen. Och vi testar varje transformatorstation för partiell urladdning innan den lämnar vår fabrik. Vår testning utförs i enlighet med IEC 62271-200 och andra relevanta standarder, och vi tillhandahåller testrapporter med varje enhet.

6. Vilka är nyckelspecifikationerna för vår transformatorstation av boxtyp?

Följande tabell ger nyckelspecifikationerna för våra produkter för transformatorstationer av boxtyp. Dessa specifikationer är utformade för att säkerställa tillförlitlig prestanda och minimal risk för partiell urladdning i de mest krävande tillämpningarna.

På Lugao Power Co.,Ltd. tillverkar vi transformatorstationsprodukter av boxtyp för att uppfylla dessa specifikationer och mer. Vi kan anpassa transformatorstationen för att passa specifika projektkrav, inklusive specialspänningar, speciella skyddsnivåer och speciella övervakningssystem. Vår fabrik har expertis och utrustning för att producera högkvalitativa transformatorstationer för de mest krävande tillämpningarna.

7. Vanliga frågor (FAQ)

Fråga 1: Vilken är den acceptabla partiella urladdningsnivån för en transformatorstation av lådtyp?

Svar: Den acceptabla partiella urladdningsnivån beror på spänningsklassen och tillämpliga standarder. För en transformatorstation av 12 kV boxtyp är det typiska kravet mindre än 5 pC vid 1,1 gånger märkspänningen. För högre spänningar kan kravet vara mindre än 10 pC. Hos Lugao Power Co.,Ltd. testas våra transformatorstationer för att uppfylla eller överträffa dessa krav, och vi tillhandahåller testrapporter med varje enhet.

Fråga 2: Hur ofta ska partiell urladdningstestning utföras?

Svar: Provning av partiell urladdning bör utföras under tillverkning, under driftsättning och periodiskt under drift. För onlineövervakning rekommenderas kontinuerlig övervakning för kritiska transformatorstationer. För periodiska tester rekommenderar vi ett årligt test för de flesta applikationer. Frekvensen kan ökas för äldre transformatorstationer eller de som tidigare haft problem med partiella urladdningar.

Fråga 3: Vad orsakar partiell urladdning i en transformatorstation av boxtyp?

Svar: Partiell urladdning orsakas av defekter i isoleringssystemet, såsom hålrum, föroreningar eller skador. Dessa defekter kan uppstå under tillverkningen eller kan utvecklas under drift på grund av termisk åldring, mekanisk påfrestning eller fuktinträngning. Den kompakta designen och förseglade kapslingen hos en transformatorstation av boxtyp kan öka risken för partiell urladdning genom att öka den elektriska påfrestningen och fånga in fukt.

Fråga 4: Kan partiell urladdning repareras, eller behöver transformatorstationen bytas ut?

Svar: I vissa fall kan partiell urladdning repareras genom att byta ut den påverkade isoleringskomponenten. Men om utsläppet har orsakat betydande försämring kan hela transformatorstationen behöva bytas ut. Det bästa tillvägagångssättet är att upptäcka partiell urladdning tidigt, innan betydande skada inträffar, och att vidta korrigerande åtgärder. På vår fabrik erbjuder vi reparations- och utbytestjänster för våra produkter för transformatorstationer av boxtyp.

Fråga 5: Vad är skillnaden mellan partiell urladdning och koronaurladdning?

Svar: Partiell urladdning och koronaurladdning är relaterade fenomen. Koronaurladdning är en typ av partiell urladdning som sker på ytan av en ledare i en gas eller vätska. Den kännetecknas av ett synligt sken och ett väsande ljud. Partiell urladdning är ett bredare begrepp som inkluderar såväl koronaurladdning som urladdning som sker i hålrum eller längs ytor i solid isolering. I samband med en transformatorstation av lådtyp är partiell urladdning den mer relevanta termen eftersom den inkluderar urladdning i den fasta isoleringen, vilket är det primära problemet.

8. Slutsats

Reglering av partiell urladdning är kritisk i transformatorstationer av boxtyp eftersom den kompakta designen och den förseglade kapslingen skapar förhållanden som är gynnsamma för isolationsförsämring. Okontrollerad partiell urladdning kan leda till ett fullständigt haveri, vilket kan orsaka brand, explosion och strömavbrott. För att förhindra partiell urladdning krävs en kombination av noggrann design, högkvalitativa material och rigorösa tillverkningsprocesser. Det kräver också effektiv upptäckt och övervakning för att identifiera tidiga tecken på försämring och för att vidta korrigerande åtgärder innan ett fel inträffar. På Lugao Power Co., Ltd., är vår fabrik engagerade i att tillverka produkter för transformatorstationer av boxtyp som uppfyller de högsta standarderna för isoleringssäkerhet. Vi använder vakuumgjuten epoxiisolering, optimerad elektrisk fältdesign och rigorösa partiell urladdningstestning för att säkerställa att våra transformatorstationer ger tillförlitlig prestanda under hela livslängden.

Oavsett om du designar en ny transformatorstation, uppgraderar en befintlig eller letar efter en pålitlig partner för ditt nästa projekt, inbjuder vi dig att kontakta vårt tekniska team för att diskutera dina krav. Vi kan tillhandahålla detaljerade produktspecifikationer, testrapporter för partiell urladdning och applikationssupport. Vårt engagemang för kvalitet och kundnöjdhet har gjort oss till en pålitlig partner för eldistributionsprojekt runt om i världen.

Kontakta Lugao Power Co.,Ltd. i dagför att diskutera dina krav på transformatorstationer av boxtyp och upptäcka hur våra produkter kan säkerställa tillförlitlig, delvis urladdningsfri drift för ditt kraftdistributionssystem.
