Högspänningsfast AC Metallslutet ställverk

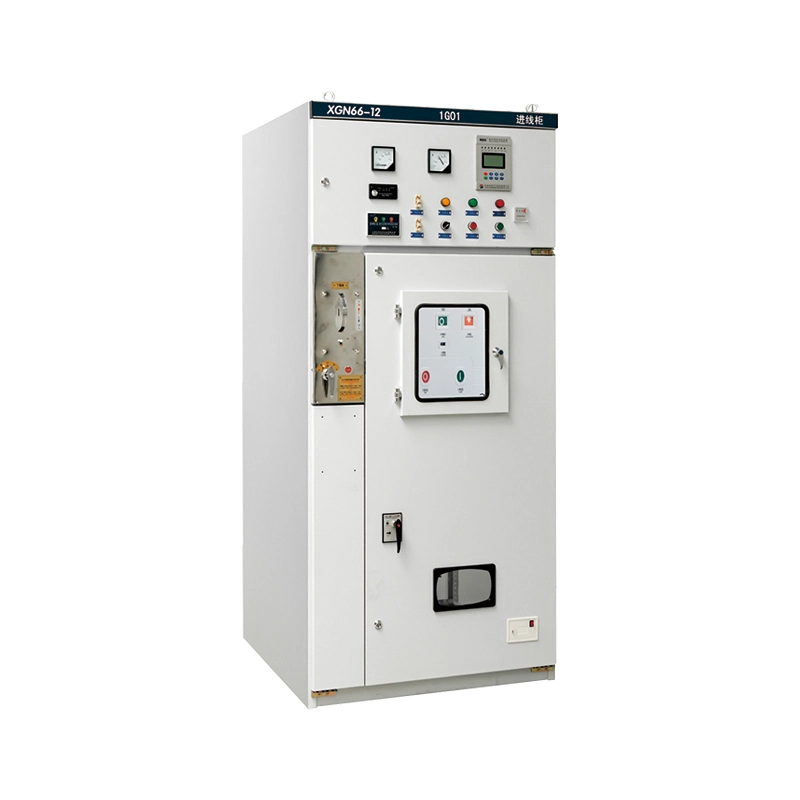

High Voltage Fixed AC Metal Enclosed Switchgear (Modell: XGN66-12) är en inomhus, luftisolerad komplett uppsättning ställverk. Den är designad för trefas AC 50/60 Hz kraftsystem som arbetar med märkspänningar på 3,6 kV, 7,2 kV och 12 kV.

Till skillnad från dragbara varianter, använder detta Fixed AC Metal Enclosed Switchgear en fast monterad vakuumbrytare och ett strukturerat isoleringssystem. Denna designfilosofi förenklar huvudkretsanslutningarna, förbättrar den mekaniska stabiliteten och ger en kostnadseffektiv lösning utan att kompromissa med säkerheten. Kapslingen är tillverkad av höghållfasta kallvalsade stålplåtar, svetsade och bultade för att bilda en robust struktur som motstår deformation under transport och drift. Den fungerar som det kritiska gränssnittet för att ta emot elektrisk energi från nätet och distribuera den till transformatorer, motorer och andra högspänningsbelastningar, och erbjuder integrerade styr-, mätnings- och skyddsfunktioner i ett enda, kompakt fotavtryck.

Produktfunktion och tillämpning

Nyckelfunktioner (Q&A stil)

F: Vad är det som gör den "fasta" designen av denna högspänningsfasta växelströmsförsedd metallslutna ställverk bättre än utdragbara typer?

A: Enkelhet och styrka. Eftersom huvudkomponenterna är fasta, är de primära kretsanslutningarna mer robusta och mindre benägna för kontaktslitageproblem i samband med rörliga handkärror. Denna design möjliggör en mindre skåpvolym (nästan 50 % mindre än traditionella konstruktioner), vilket gör den perfekt för utrymmesbegränsade transformatorstationer inomhus. Det erbjuder också i allmänhet en lägre initial upphandlingskostnad samtidigt som den bibehåller en "femsäkra" förreglingsmekanism för att förhindra felaktig användning.

F: Hur säkerställer Lugao Power säkerheten för driftpersonalen?

S: Säkerhet är inbäddad i mekaniken. Deställverkär utrustad med ett obligatoriskt mekaniskt låssystem mellan huvudströmbrytare, frånskiljare och skåpsdörrar. Det högspänningsfasta växelströmsställverket har en synlig brytpunkt (isoleringsbrytare), vilket gör att operatörerna visuellt kan bekräfta att strömmen är avstängd före underhåll, i enlighet med globala elektriska säkerhetsstandarder. Dessutom är komponenter som GN30-12-frånskiljaren helt inneslutna för att förhindra ljusbågsexponering.

F: I vilka miljöer kan denna produkt användas?

S: Denna produkt är designad för tuffa industriella miljöer. Den fungerar tillförlitligt i temperaturer från -25°C till +40°C och höjder upp till 1000m (kan anpassas för högre höjder). Det används ofta i:

1. Kraftverk och transformatorstationer: Som den huvudsakliga inkommande/utgående enheten.

2. Industri- och gruvföretag: För kontroll av tunga maskiner och transformatorer.

3. Höghus: För kraftfördelningsrum i källare eller tekniska våningar.

4. Förnybar energi: Som en synkroniseringspunkt för vind- eller solparker.

F: Understödjer detta högspänningsfasta växelströmsställverk i metall enkelt underhåll?

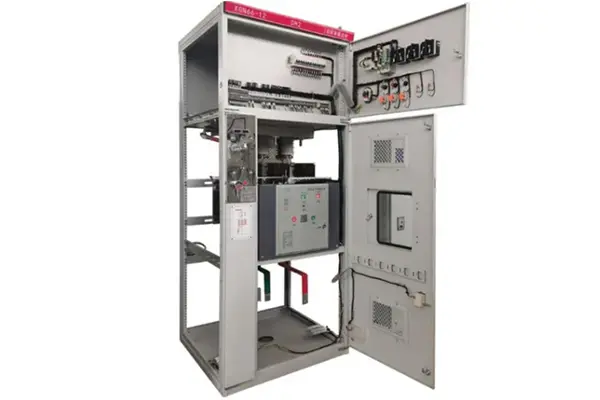

A: Absolut. Trots att det är "fixat" är underhållet enkelt. Frontpanelen ger enkel åtkomst till strömbrytarfacket och samlingsskenkammaren är isolerad upptill. Säkringsbytet (i säkringskombinationer) är enkelt och säkert.

Produktionsdetaljer & kvalitetssäkring

Tekniskt hantverk

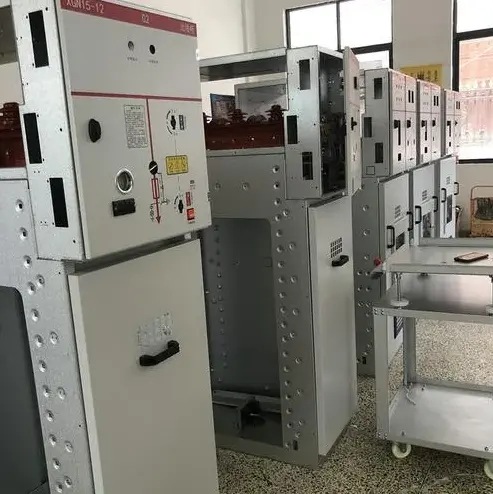

● Avancerad tillverkning: Metallhöljet bearbetas med CNC-stans-, bocknings- och klippmaskiner, vilket säkerställer hög precision och utbytbarhet. Ramen är monterad med höghållfasta bultar, vilket eliminerar svetsdeformation.

● Isoleringsprestanda: Systemet använder luft som primärt isoleringsmedium. Genom optimerat fasavstånd för samlingsskenorna och användningen av högkrypande isolatorer klarar dock högspänningsfast AC metallkapslat ställverk enkelt 42kV spänningstestet för spänningsmotstånd.

● Förreglingsmekanism: Vi använder ett pålitligt "femförebyggande" förreglingssystem:

1. Förhindrar stängning av brytaren om jordningsbrytaren är sluten.

2. Förhindrar stängning av jordningsbrytaren om brytaren är stängd.

3. Förhindrar öppning av främre/bakre paneler om brytaren är strömförande.

Certifieringar

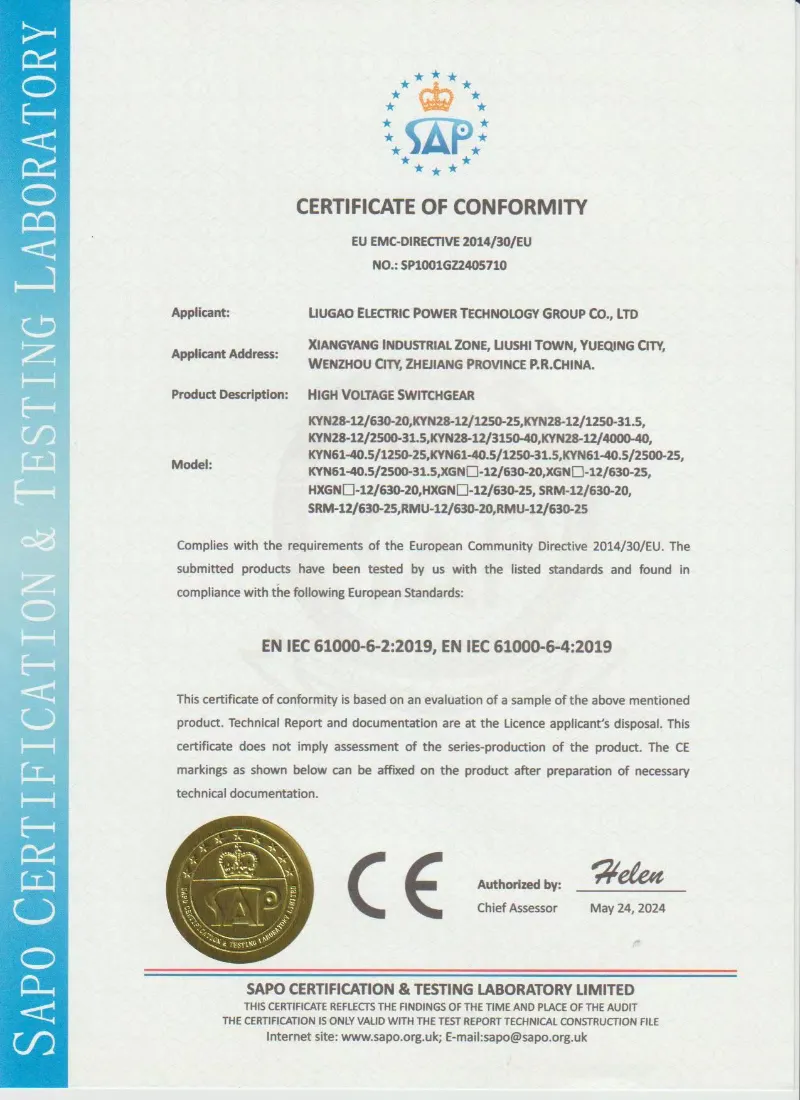

● Lugao Power Co., Ltd.följer strikta internationella riktlinjer. Vår XGN66-12-serie är fullständigt typtestad och uppfyller IEC 62271-200 (AC metallkapslade ställverk och kontrollutrustning). Vi har även ISO 9001-certifieringar för vår produktionsanläggning, vilket säkerställer en jämn kvalitet.

Produktparameter (specifikation)

Att välja rätt betyg är avgörande. För en 1000kVA transformator vid 12kV rekommenderar vi en 630A märkström med 25kA korttidsmotståndskapacitet för att effektivt hantera potentiella felströmmar. Rådfråga våra ingenjörer för lastspecifika beräkningar.

Varför välja Lugao Power Co., Ltd.?

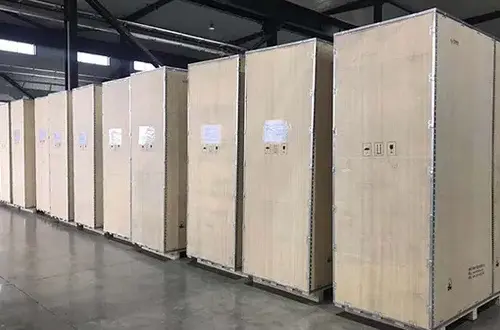

Beprövad exportexpertis:Med över 500 enheter framgångsrikt utplacerade i Filippinerna, Vietnam, Saudiarabien och Nigeria under de senaste 5 åren, är våra förpackningslösningar (inklusive förstärkta stållådor och VCI-korrosionsskyddsfilm) stridstestade för långväga sjöfrakt och fuktig hamnlagring.

Verklig anpassning:Utöver RAL-färgmatchning tillhandahåller vi skräddarsydda CT/VT-förhållanden och hjälpkontaktkonfigurationer för att passa dina befintliga skyddsreläscheman (ABB/Siemens/Schneider-kompatibla).

Agil försörjningskedja:Genom att utnyttja vårt lokala komponentekosystem garanterar vi en ledtid på 15-20 dagar, betydligt snabbare än europeiska motsvarigheter, utan att offra kvaliteten på nyckelkomponenter (VS1/ZN63 vakuumbrytare).

Respons efter försäljning

Hotline:Tekniska frågor besvaras inom 2 timmar (24/7).

Reservdelslogistik:Kritiska reservdelar skickas via DHL/FedEx inom 48 timmar.

Digital dokumentation:Vi tillhandahåller fullständiga engelska kopplingsscheman, SLD:er och driftmanualer via en molnlänk innan fartyget avgår, vilket gör att ditt platsteam kan förbereda sig i förväg.
