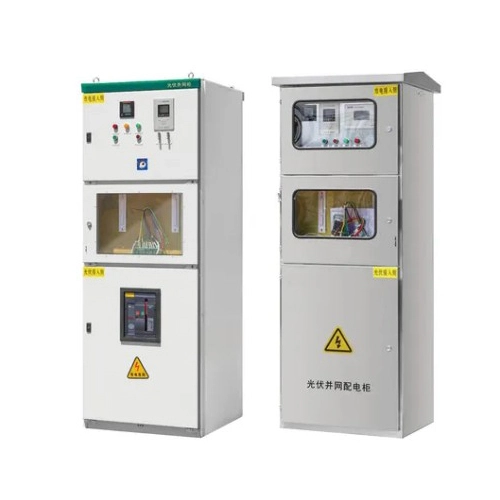

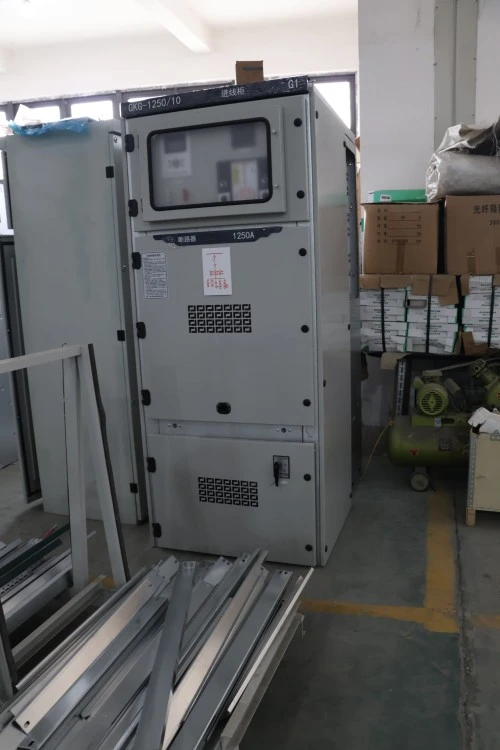

Utdragbart ställverksbrytarstyrskåp

Det utdragbara ställverksbrytarstyrskåpet är enMediumspännings metallkapslad ställverksenhetdär nyckelkomponenter som strömbrytare fysiskt kan dras ut från huvudhuset för inspektion, underhåll eller byte. Till skillnad från fasta växlar tillåter denna enhet förare att isolera och ta bort en brytare utan att strömlösa hela samlingsskensystemet. Det används ofta för att kontrollera, skydda och isolera elektrisk utrustning i industrianläggningar, transformatorstationer och kommersiella byggnader. Enkelt uttryckt hanterar den kraftflödet samtidigt som den säkerställer förarens säkerhet och systemkontinuitet.

Produktparametrar (specifikation)

Certifiering och kvalitetssäkring

Lugao tillverkar utdragbara mellanspänningsställverk enligt projektets tekniska krav och tillämpliga standarder som IEC 62271-200. Före leverans kan rutinmässiga testrapporter och inspektionsbilder tillhandahållas enligt det bekräftade tekniska avtalet.

• IEC 62271-200 baserad design och testning
• Strömfrekvensmotståndstest
• Mekaniskt funktionstest
• Interlock funktionstest
• Sekundär ledningsinspektion
• Partiell urladdningstest där tillämpligt
• Fabrikstestrapport före leverans

Produktegenskaper och applikationer

F1: Vad görUtdragbart ställverkSwitch Styrskåp säkrare än fast typ?

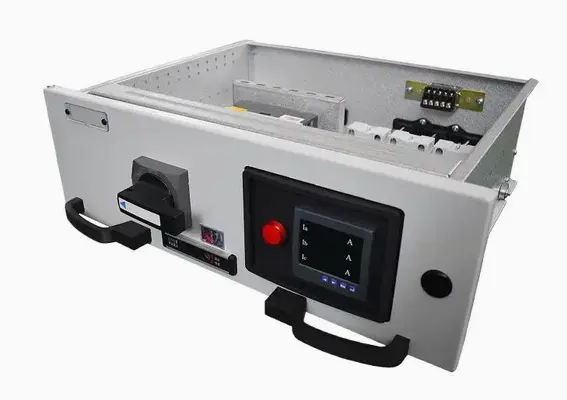

S: Den utdragbara designen isolerar fysiskt brytaren från strömförande samlingsskenor när den dras ut. Detta skapar ett synligt frånkopplingsgap, vilket eliminerar oavsiktliga ljusbågsrisker under underhåll. Lugao lägger till slutarmekanismer som automatiskt täcker fasta kontakter när modulen dras tillbaka, vilket ytterligare förbättrar säkerheten.

F2: Vilka applikationer passar bäst för detta skåp?

A: Perfekt för:

● Kraftverk (hjälpkraftdistribution)

● Datacenter (behöver hög tillförlitlighet och snabbt byte av brytare)

● Olje- och gasanläggningar (säker isolering i farliga områden med IP54-alternativ)

● Tunnelbana och järnvägssystem (frekventa brytaroperationer under belastning)

● Gruv- och stålverk (hög kortslutningsmotstånd krävs)

F3: Kan det integreras med smart övervakning?

A: Ja.Lugaoerbjuder valfria sensorer och kommunikationsmoduler (Modbus, IEC 61850) för fjärrpositionsövervakning av varje utdragbar modul.

Produktionsdetaljer & konkurrensfördelar

Produktionsdetaljer:

Varje Lugao utdragbara ställverksbrytarstyrskåp är tillverkade av laserskuret rostfritt stål eller galvaniserad plåt med pulverlackering (minsta tjocklek 80μm). De utdragbara skenorna är förkromade för smidig rörelse och klassade för 10 000 insättnings-/utdragscykler. Fasta kontakter är silverpläterade (minst 10 μm tjocklek) för att minimera kontaktmotståndet. Alla sekundära styrledningar använder flamskyddade, tvärbundna polyetenisolerade kablar. Varje enhet genomgår ett 48-timmars inbränningstest och partiell urladdningsmätning (<5pC vid 1,1Ur).

Konkurrensfördelar jämfört med liknande produkter:

Förpackning, frakt & kundservice

Förpackning:

Varje utdragbar modul levereras separat i antistatisk skumstoppning, sedan innesluten i en trälåda med fuktindikatorer. Huvudskåpet är inslaget i tre lager: VCI rostskyddsfilm → bubbelplast → exportfodral av plywood med stålband. Alla fästen och verktyg är packade och fästa innanför dörren.

Frakt:

Till sjöss (standard): 20GP eller 40HQ containrar. Flyg- eller järnvägstransporter kan ordnas för brådskande projekt på begäran. Leveranstid: FOB Ningbo eller CIF till större hamnar.

Service efter försäljning:

● Garantiperiod: 12 månader från driftsättning eller 18 månader från leverans, beroende på vad som inträffar först.

● Teknisk fjärrsupport (video, ritningar) – svar inom 2 timmar.

Information som behövs för offert

För att ge en korrekt offert förUtdragbart mellanspänningsställskåp, skicka oss följande information:

• Märkspänning och frekvens
• Enkelradsdiagram
• Märkström för varje matare
• Krav på kortslutningsström
• Antal inkommande och utgående paneler
• Skyddsrelämärke och modellkrav
• Mätnings- och kommunikationskrav
• Krav på intern bågeklassificering
• Kabelingångsriktning
• Kvantitet och destinationshamn
• Tillämplig lokal standard eller verktygskrav

Vanliga frågor – Kundfrågor och svar

F1: Kan det utdragbara ställverkskopplingsskåpet eftermonteras i en gammal transformatorstation med begränsat utrymme?

A: Ja. Dess modulära och kompakta design (typisk bredd 650 mm för 12kV) tillåter byte av äldre fasta växlar utan anläggningsarbete. Vi tillhandahåller gratis layoutverifiering på begäran.

F2: Vad händer om den mekaniska förreglingen misslyckas medan brytaren är i anslutet läge?

S: Lugao-skåpen inkluderar en manuell nödöppning som är tillgänglig genom ett förseglat lock. Detta är en felsäker design – brytaren kan fortfarande dras ut med det medföljande verktyget. Vi rekommenderar dock att endast utbildad personal utför detta.

F3: Inkluderar priset alla utdragbara moduler och primära kopparstänger?

S: Standardpriset inkluderar huvudbrytarmodulen och alla interna kopparstänger (helt bearbetade och pläterade). Tillvalsmoduler som PT-truckar eller mätenheter citeras separat.

F4: Hur verifierar jag att skåpet uppfyller IEC 62271-200?

S: Varje enhet levereras med ett fabrikstestcertifikat inklusive partiell urladdning, strömstyrka och dynamiska stabilitetstestrapporter. Tredjepartsinspektion (t.ex. SGS, BV) är välkommen på vår anläggning.
