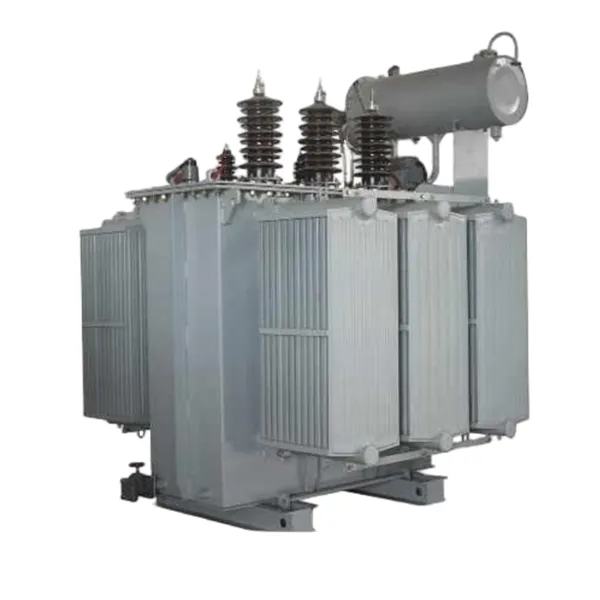

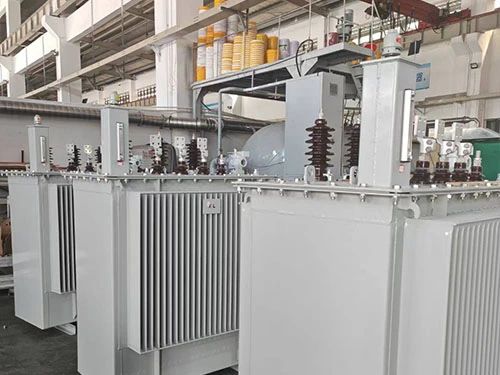

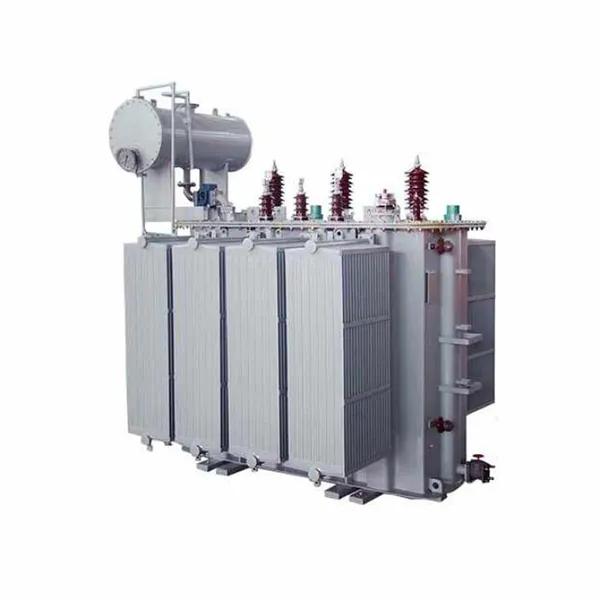

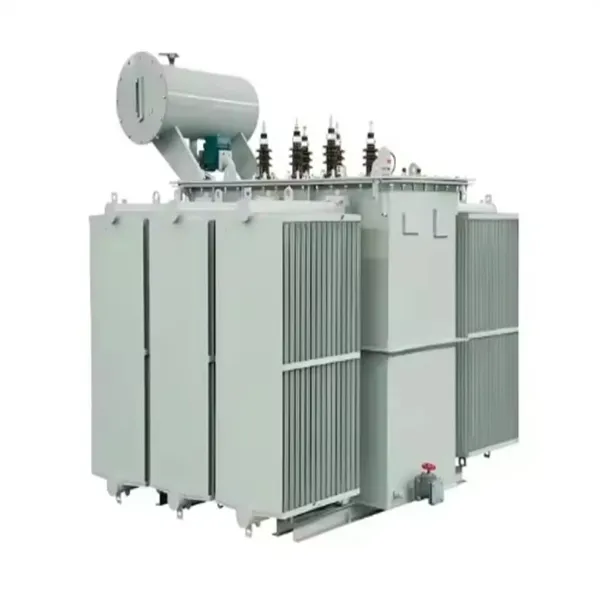

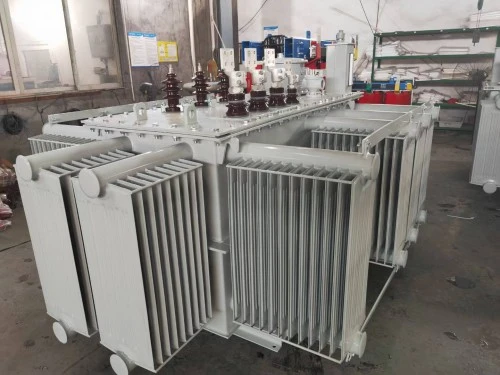

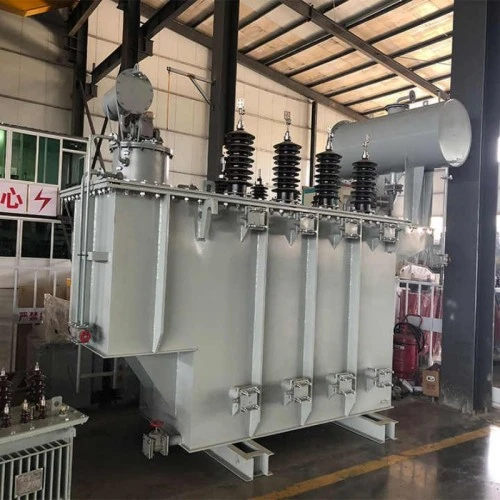

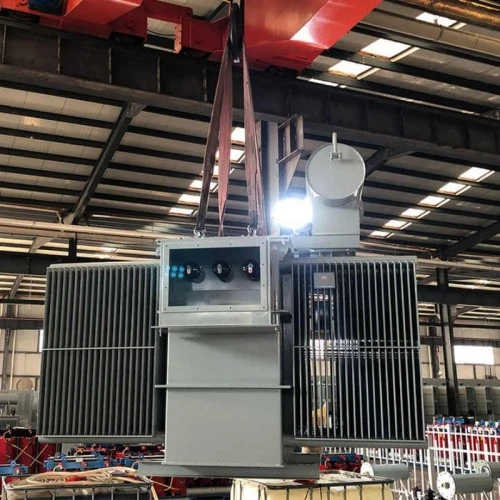

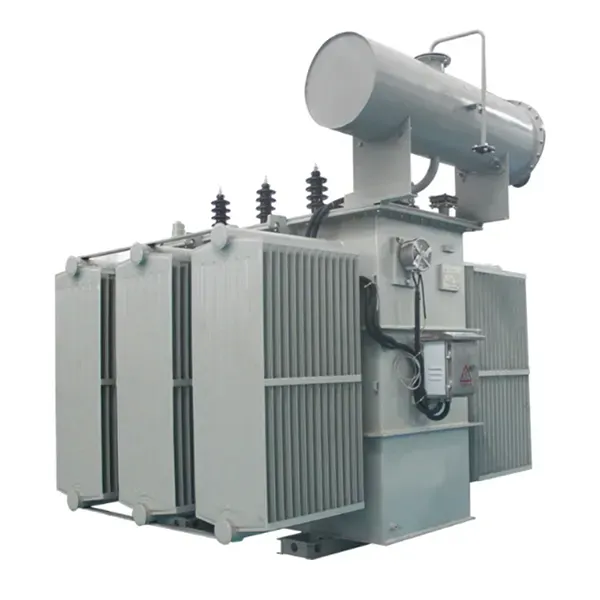

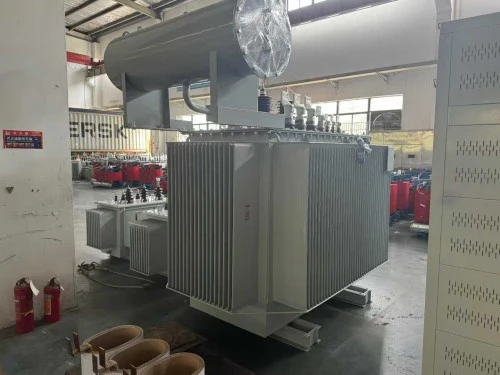

Tvålindade enfas oljenedsänkt ONAN-transformator

Den tvålindade enfasiga oljenedsänkta ONAN-transformatorn representerar toppen av konventionell men ändå mycket pålitlig kraftomvandlingsteknik. PåLugao Power Co., Ltd.,vi förstår att ryggraden i alla elektriska distributionsnätverk ligger i robustheten hos dess transformatorer. Denna modell är speciellt utformad för att trappa ner eller öka spänningen mellan två distinkta elektriska kretsar med en primär och sekundär lindningskonfiguration, åtskilda av en kärna av kiselstål med hög permeabilitet.

Beteckningen "ONAN" (Oil Natural Air Natural) betyder att denna enhet är beroende av en naturlig konvektionsprocess. Den isolerande oljan cirkulerar naturligt när den värms upp och överför värmeenergi till tankväggarna, som sedan försvinner ut i den omgivande luften. Detta eliminerar behovet av externa kylfläktar eller pumpar, vilket resulterar i en transformator som inte bara är tyst utan också är betydligt mindre utsatt för mekaniska fel.

Till skillnad från autotransformatorer ger vår tvålindade enfas oljenedsänkta ONAN-transformator fullständig elektrisk isolering mellan primär- och sekundärsidan. Denna galvaniska isolering är avgörande för säkerheten, filtrerar effektivt övertoner och skyddar känslig nedströmsutrustning från transienta överspänningar. Oavsett om den används för högspänningstransformatorstationer eller som en servicetransformator för kommersiella komplex, garanterar denna enhet exceptionell kortslutningsmotståndsförmåga och termisk prestanda.

Produktparameter (specifikation)

Lugao Power Co., Ltd. tillverkar dessa enheter med en hög grad av anpassning för att möta specifika nätkrav. Nedan följer de tekniska standardspecifikationerna:

Produktfunktion och applikation

Q: Why choose the Two Winding design over an auto-transformer?

1. Ger fysisk och elektrisk isolering mellan HV- och LV-kretsar.

2. Förhindrar överspänningar (t.ex. blixtnedslag) från att överföras till sekundärsidan.

3. Viktigt för säkerheten i bostäder, industriell kontroll och medicinska anläggningar.

4. Erbjuder bättre spänningsreglering under fluktuerande belastningar.

F: Varför använda ONAN-kylning istället för forcerad kylning?

1. Inga rörliga delar (inga fläktar, inga pumpar) - noll risk för fel på hjälpsystemet.

2. Idealisk för avlägsna platser med begränsad tillgång till underhåll.

3. Tyst drift--lämplig för bullerkänsliga miljöer.

4. Livslängden överstiger ofta 25 år med minimala ingrepp.

Q: How does Lugao Power ensure core & winding quality?

1. Använder CRGO kiselstål med steg-lapp kärna konstruktion.

2. Minskar tomgångsförluster med nästan 20 % jämfört med standardstaplade kärnor.

3. Lindningar i koppar eller aluminium med hög ledningsförmåga, likformigt lindade.

4. Varje enhet genomgår värmekörning och inducerade överspänningstester innan de lämnar fabriken.

Specifika tillämpningsscenarier

1. Distribution av allmännyttiga tjänster: Förlängning av kraftledningar till jordbrukspumpar och avlägsna gårdar.

2. Järnvägssignalering: Tillhandahåller tillförlitlig ström för markbaserad utrustning.

3. Bostadskomplex: Sänkning av mellanspänningen till 120V/240V för småhus eller höghustjänster.

4. Industriell belysning: Drivs av kraftfulla industriella belysningsnät.

5. Förnybar integration: Koppling med solväxelriktare för att mata isolerade enfasbelastningar.

Produktionsdetaljer

1. Kärna och lindningskonstruktion

Hjärtat i den tvålindade enfasiga oljenedsänkta ONAN-transformatorn ligger i dess kärna. Lugao Power använder en precisionsskuren, geringskärna gjord av högpermeabilitet CRGO-stål. Denna design minimerar luftgapet, vilket avsevärt minskar magnetiseringsström och brus. Lindningarna är koncentriskt placerade - LV-lindningen är placerad närmare kärnan, med HV-lindningen lindad runt den. Detta arrangemang optimerar elektromagnetisk koppling och mekanisk styrka.

2. Isolering och tank

Vi använder högkvalitativ transformatorolja (Mineral Oil eller Natural Ester på begäran) som fungerar som både en dielektrisk isolator och ett kylmedium. Tanken är tillverkad av kraftigt stål, belagd med en ytbehandlingsprocess i fem steg: avfettning, fosfatering, grundning, mellanbeläggning och ett slutligt täckskikt av UV-beständig färg. Detta säkerställer motståndskraft mot korrosion i kustnära eller fuktiga miljöer.

3. Kvalitetssäkring och certifieringar

Varje enhet är tillverkad i enlighet med ISO 9001:2015 standarder. Våra testprotokoll inkluderar:

1. Rutinmässiga tester: lindningsresistansmätning, spänningsförhållandetest, tomgångsförlust och strömmätning, kortslutningsimpedans och dielektriska tester.

2. Typtester: Temperaturstegringstest, blixtimpulstest (LI) och kortslutningsmotståndstest.

3. Vi har certifieringar som uppfyller globala standarder såsom IEC 60076 och ANSI/IEEE C57.12.00, vilket säkerställer att våra transformatorer accepteras på internationella marknader.

Varför välja Lugao Power? (Konkurrentjämförelse)

När man köper en tvålindad enfas oljenedsänkt ONAN-transformator är marknaden mättad med lågkostnadsalternativ som kompromissar med materialkvaliteten. Här är anledningen till att Lugao Power Co., Ltd. skiljer sig åt:

Vårt åtagande: Vi säljer inte bara transformatorer; vi tillhandahåller tekniska lösningar. Vårt tekniska team hjälper till med impedansberäkningar, lindningskopplarkonfigurationer och installationsvägledning. Med Lugao Power får du en tvålindad enfas oljenedsänkt ONAN-transformator som konsekvent levererar lägre totala ägandekostnader (TCO) på grund av minskat underhållsbehov och högre energieffektivitet.

Applikationsfallsstudie: Landsbygdselektrifieringsprojekt

Under andra kvartalet 2024 drabbades ett kommunalt företag i Sydostasien ofta av fel på importerade transformatorer av torr typ på grund av blixtnedslag. De bytte till Lugao Powers tvålindade enfasiga oljenedsänkta ONAN-transformatorenheter (50 kVA, 11kV/230V).

Resultat:

1. Minskad misslyckandefrekvens: 0 % felfrekvens under två monsunsäsonger.

2. Termisk prestanda: ONAN-kylningen höll lindningstemperaturerna 15°C lägre än de tidigare enheterna under 90 % belastning.

3. Underhåll: Verksamheten rapporterade inga underhållsingrepp på grund av det robusta oljekonserveringssystemet.

Förpackning & Frakt

Lugao Power förstår att logistik kan vara lika avgörande som tillverkning, och ser till att varje tvålindad enfas oljenedsänkt ONAN-transformator är förpackad för global transitering.

Förpackning: Enheterna levereras fyllda med isoleringsolja av hög kvalitet. Vi använder trälådor (ISPM 15 certifierade) för export eller stålramar med skyddsomslag. Överspänningsavledare och bussningar är förpackade separat i stötdämpande skum för att förhindra transportskador.

Dokumentation: Varje försändelse inkluderar en omfattande manual, testrapporter och installationsdiagram.

Ledtid: Standardenheter är tillgängliga inom 20--25 arbetsdagar. Anpassade beställningar kräver 30--35 dagar.

Lasthamn: Ningbo.

Vanliga frågor (FAQ)

F1: Kan denna transformator användas utomhus i extrema temperaturer?

A: Absolut. ONAN-kylsystemet är designat för att hantera omgivningstemperaturer från -25°C till +50°C. För extrema miljöer (öken eller arktisk) kan Lugao Power justera oljevolymen och tankens radiatordesign därefter. Den robusta tankbeläggningen säkerställer UV- och fuktbeständighet, vilket gör den tvålindade enfasiga oljenedsänkta ONAN-transformatorn idealisk för stolpmontering eller marknära utomhusinstallationer.

F2: Vad är den typiska livslängden för denna transformator?

S: Med korrekt installation och periodisk oljetestning är livslängden vanligtvis mellan 25 och 30 år. Kärnan och lindningarna är designade med en termisk klass som tillåter en 30-årig isoleringslivslängd under nominella belastningsförhållanden. Lugao Power erbjuder en standard 5-års tillverkningsgaranti, med utökade servicekontrakt tillgängliga.

F3: Tillhandahåller du lindningskopplare för spänningsreglering?

A: Ja. Vi erbjuder både off-Circuit Tap Changers (OCTC) och On-Load Tap Changers (OLTC) beroende på applikation. För standarddistribution integrerar vi strömlösa kranar (+/- 2,5 % eller 5 %) för att justera för nätfluktuationer. Om du köper en tvålindad enfas oljenedsänkt ONAN-transformator för känslig industriutrustning som kräver konstant spänning, kan vi installera ett OLTC-system.

F5: Vad är skillnaden mellan en standardtransformator och en "Heavy Duty"-variant du erbjuder?

S: Våra standardenheter är byggda för kommersiellt och allmänt bostadsbruk. Vår "Heavy Duty" variant avTvålindade enfas oljenedsänkt ONAN-transformatorhar ökat koppartvärsnitt, ett förstärkt kärnok och en högre kvalitet av isoleringsolja (Natural Ester) för att motstå cykliska överbelastningar på upp till 150 % under korta perioder. Detta är idealiskt för svetsapplikationer, gruvutrustning eller jordbruksbelastningar där startströmmarna är höga.

Kontakta Lugao Power Co., Ltd. idag

Säkerställ kontinuiteten i ditt elnät. Välj hållbarheten, effektiviteten och säkerheten för vår tvålindade enfas oljenedsänkta ONAN-transformator. För offerter, tekniska ritningar eller massbeställningsrabatter, använd förfrågningsformuläret nedan.
