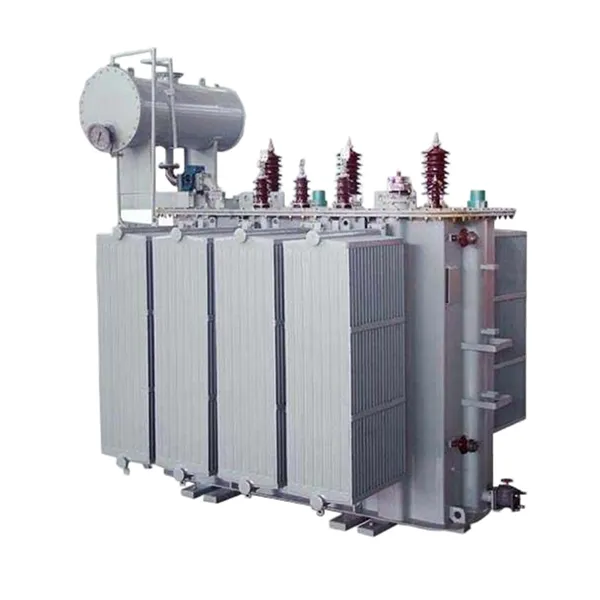

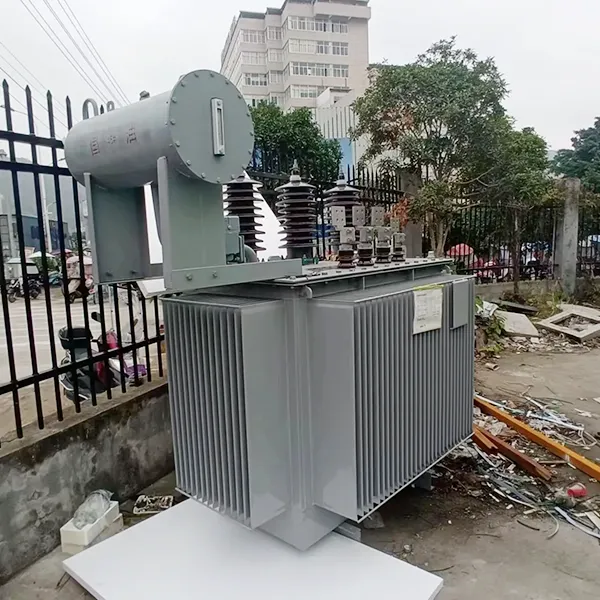

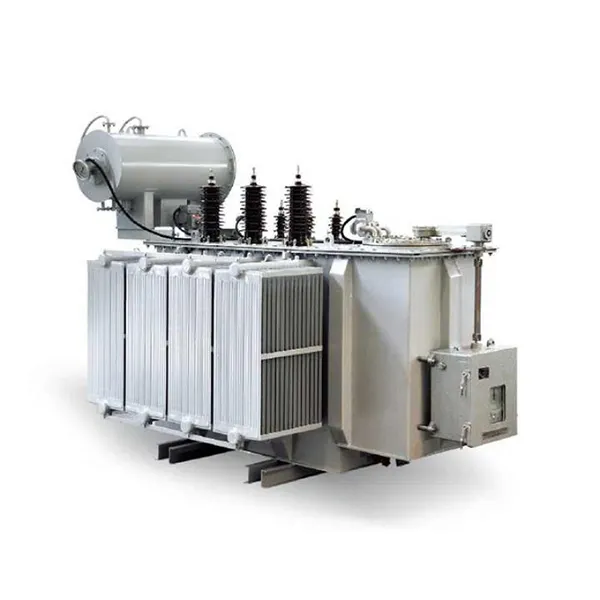

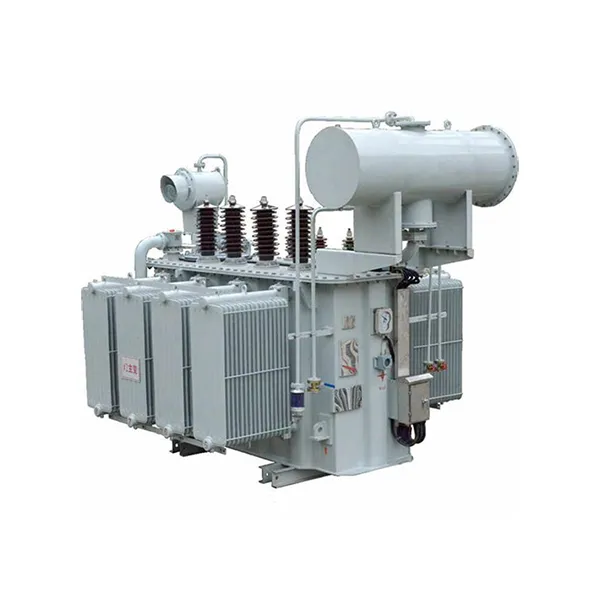

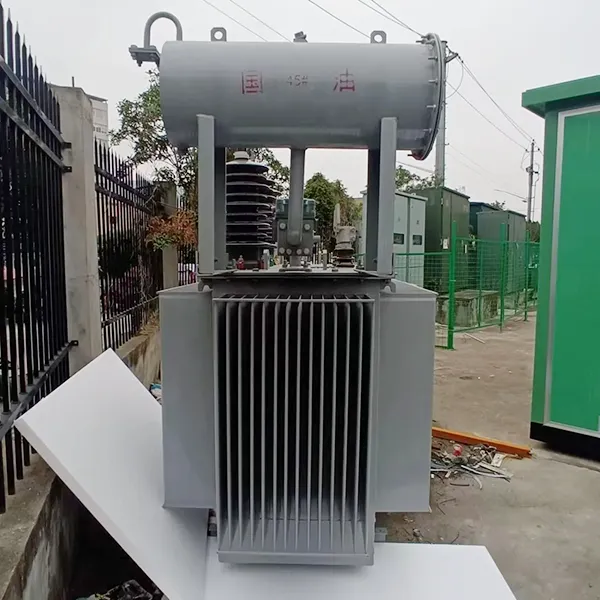

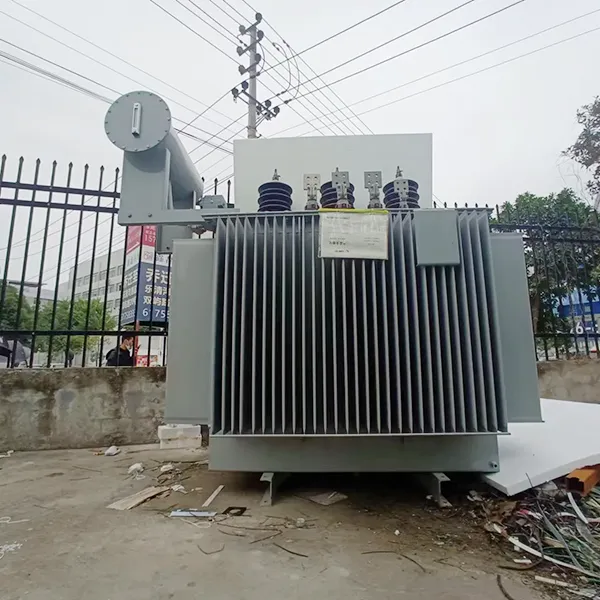

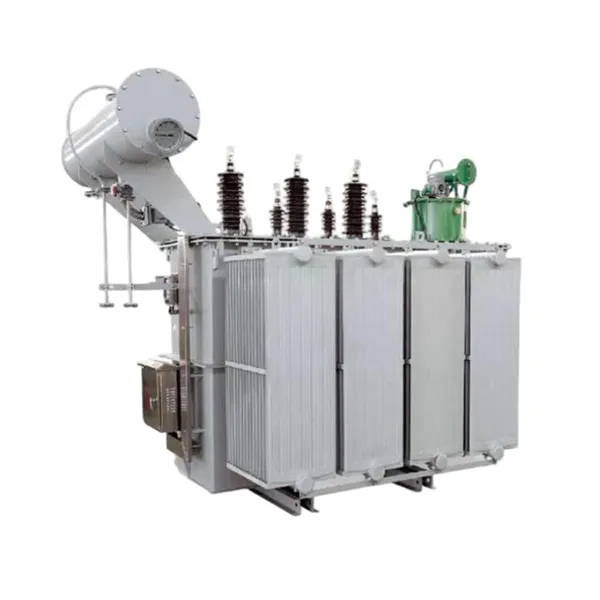

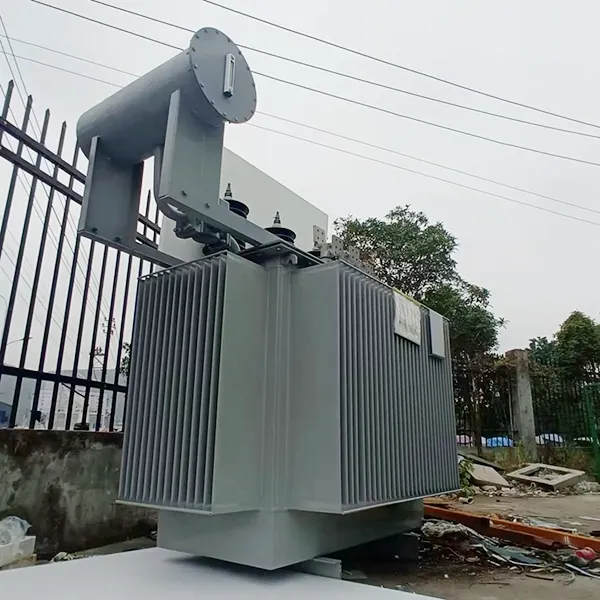

Step Up trefas mellanspänning elektrisk transformator

Vår trefasiga mellanspänningstransformator är designad för att omvandla lågspänningseffekt (som 0,4 kV) till medelspänningsutgång (som 11 kV, 22 kV eller 33 kV), vilket möjliggör effektiv överföring över långa avstånd eller integration i distributionsnätverk. Denna produkt är nödvändig för projekt för förnybar energi, industrianläggningar och kraftverk som kräver pålitlig spänningshöjning.

Transformatorn har en kärna av kornorienterad kiselstål med hög permeabilitet och syrefria kopparlindningar, vilket säkerställer minimala förluster och hög termisk stabilitet. Deoljesänkt kylsystemger överlägsen värmeavledning, medan den helt förseglade strukturen skyddar mot miljöföroreningar, vilket minskar underhållsbehovet och förlänger livslängden.

Produktparameter (specifikation)

Step Up trefas oljesänkt transformator-typiska specifikationer (0,4kV / 11kV)

Standardutrustning ingår

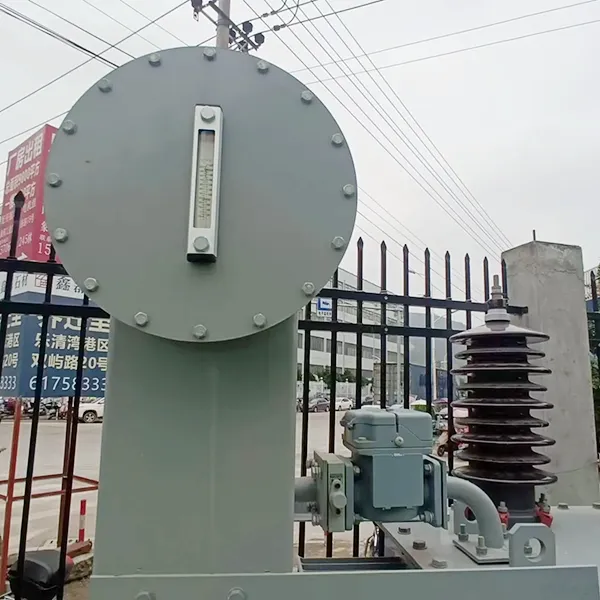

1. Oljenivåmätare med lågnivålarm

2. Övertrycksventil

3. Kopplingstermometer med larmkontakter

4. Valfritt gasrelä för feldetektering

Produktfunktion och applikation

Drag

step up trefas mellanspänningstransformatorer uppfyller eller överträffar internationella standarder--kompatibla med IEC 60076, ANSI C57.12, GB1094 och SANS 780, vilket säkerställer global tillämpbarhet och tillförlitlighet.

Helt förseglad korrugerad tankkonstruktion - Eliminerar behovet av en konservator, förhindrar oljeoxidation och fuktinträngning, vilket möjliggör underhållsfri drift under längre perioder.

Hög överbelastningskapacitet och termisk stabilitet--Oljenedsänkt kylsystem säkerställer stabil prestanda även under ihållande hög belastning eller fluktuerande inspänningar.

Lågbrusdrift - Optimerad kärnfogsstruktur och vibrationsdämpande design reducerar driftljud, lämplig för bostäder eller bullerkänsliga miljöer.

Kompakt struktur för flexibel installation - Modulär design möjliggör stolpmonterade, padmonterade eller transformatorstationskonfigurationer, anpassning till platser med begränsat utrymme eller utomhus.

Robust kortslutningsmotståndsförmåga - Lågspänningslindningar av folietyp och styva spolestödstrukturer säkerställer mekanisk integritet under plötsliga felförhållanden.

Enkel installation och lite underhåll - Standardiserade lyftöglor, bottenmonteringshål och kabelgenomföringsalternativ förenklar installationen på plats; helt förseglad design minimerar rutinunderhåll.

Lång livslängd med livstidssupport - Designad för en livslängd på minst 30 år, backad upp av teknisk support och reservdelstillgänglighet.

Flera uttagsområden för spänningsreglering - Ger ±5 %, ±2×2,5 % uttagsalternativ, vilket möjliggör exakt spänningsjustering för att möta nät- eller belastningsvariationer.

Miljövänliga isoleringsvätskor - Finns med naturlig ester (vegetabilisk olja) eller isolerande vätskor med hög eldpunkt för miljömedvetna applikationer.

Frågor och svar: Key Step Up Transformer Insights

F: Vad är en Step Up-transformator?

S: En upptrappningstransformator ökar låg inspänning till en högre utspänning. Den har färre varv på primärlindningen och fler varv på sekundärlindningen. Denna typ av transformatorer är kritiska för förnybara energisystem, såsom solparker och vindkraftverk, där genererad lågspänningskraft måste intensifieras för överföring av nätet.

F: Hur förbättrar denna transformator energieffektiviteten?

S: Vår transformator använder kallvalsat, spannmålsorienterat kiselstål med hög permeabilitet med en trappstegskonstruktion med överlappsfog. Detta minskar hysteres och virvelströmsförluster avsevärt, vilket minskar tomgångs- och lastförlusterna jämfört med konventionella transformatorer, vilket direkt minskar driftskostnaderna.

F: Varför är det oljenedsänkta kylsystemet viktigt för ökade applikationer?

S: Den isolerande oljan ger både dielektrisk styrka och effektiv värmeavledning. Den överför värme från kärnan och lindningarna till tankytan, vilket säkerställer stabil drift även under kontinuerliga förhållanden med hög belastning eller höga temperaturer som är typiska i upptrappningsapplikationer.

F: Kan denna trefasiga mellanspänningstransformator användas utomhus?

A: Ja. Den helt förseglade korrugerade tankdesignen skyddar interna komponenter från fukt, damm och korrosiva miljöer, vilket gör den idealisk för utomhusinstallationer som solkraftverk, vindkraftsparker och industriella transformatorstationer.

Fördelar med funktionerna

Avsevärt reducerade driftskostnader: Den optimerade magnetkretsen och lågförlustmaterial minskar energiförlusterna, vilket sänker elkostnaderna under transformatorns livstid.

Hög driftsäkerhet: Avancerad design som tål kortslutning och förbättrade isoleringssystem säkerställer stabil drift även under nätfluktuationer eller felförhållanden.

Låga underhållskrav: Den helt förseglade strukturen eliminerar behovet av oljebyte och minskar inspektionsfrekvensen, vilket minimerar stilleståndstid och underhållskostnader.

Kompakt och anpassningsbar design: Den modulära strukturen tillåter flexibel installation i miljöer med begränsad utrymme, medan standardiserade gränssnitt förenklar integrationen med ställverk och styrsystem.

Produkter anpassar sig till miljön

Applikationsscenarier

Förnybara energisystem: Idealiskt för solparker och vindkraftverk för att öka genererad lågspänningskraft till medelspänningsnivåer för nätanslutning.

Industrianläggningar: Används i tillverkningsanläggningar och tung industri där lågspänningskraft från generatorer eller växelriktare måste höjas för distribution.

Infrastrukturprojekt: Lämplig för flygplatser, järnvägar och datacenter som kräver pålitlig spänningshöjning för reserv- eller huvudströmsystem.

Kraftverk: Används i småskaliga kraftverk där spänningen måste höjas för överföring över långa avstånd.

Produktionsdetaljer

Kärnmaterial och process

Transformatorns kärna är konstruerad med högpermeabilitet kallvalsat kornorienterat kiselstål med en trappstegsdesign. Kärnan är precisionsskuren och staplas automatiskt för att säkerställa enhetlig magnetisk flödesfördelning, vilket minimerar tomgångsförluster och magnetiseringsström.

Slingrande struktur

Både högspännings- och lågspänningslindningar är lindade med syrefria kopparledare. Lågspänningslindningar använder en folie eller spiralformad struktur med längsgående oljekanaler, vilket förbättrar mekanisk styrka och kortslutningsmotståndsförmåga.

Isolering och kylsystem

Högkvalitativ mineralolja eller miljövänlig isoleringsvätska med hög brandpunkt används. Oljepappersisoleringssystemet genomgår vakuumtorkning och oljefyllningsprocesser för att eliminera kvarvarande fukt och luft, vilket säkerställer hög dielektrisk hållfasthet och långsiktig tillförlitlighet.

Tank och tätning

Den korrugerade tankkonstruktionen ger termisk expansionskompensation utan behov av en konservator. Den helt förseglade strukturen förhindrar oljeoxidation och fuktinträngning, vilket minskar underhållsfrekvensen och förlänger oljans livslängd.

Frågor och svar: Produktion och kvalitetssäkring

F: Hur säkerställer du att Step Up Three Phase Oil-Immersed Transformator tål kortslutningsförmåga?

S: Våra transformatorer genomgår kortslutningstester i nationellt erkända laboratorier. Kombinationen av folielindningar, styva spiralstöd och självlåsande fästelement säkerställer att strukturen förblir intakt under plötsliga felförhållanden.

F: Vilka kvalitetsstandarder följer du?

S: Alla produkter är designade, tillverkade och testade i enlighet med IEC 60076, GB1094 och ISO 9001:2015 standarder. Varje enhet genomgår omfattande rutin- och typtester före leverans.

Konstruktion och provning av transformatorer ska uppfylla följande standarder:

GB1094.1~2-1996, GB1094.3-2003, GB1094.5-2008 《Power Transformers》

GB/T6451-2015 《Specifikation och tekniska krav för oljesänkta krafttransformatorer》

JB/T3837-2010 《Metod för att sammanställa typbeteckningar för transformatorprodukter》

GB/T311.1-3.11-97 《Isolationskoordinering och högspänningstesttekniker för högspänningsöverförings- och transformationsutrustning》

GB10237-88 《Isolationsnivåer och dielektriska tester för krafttransformatorer – externa isoleringsluftavstånd》

GB7595-87 《Kvalitetsstandard för transformatorolja i drift》

GB7328-87 《Mätning av ljudnivå för transformatorer》

GB7534-87 《Mätning av partiell urladdning》

GB/T15164-94 《Laddningsguide för oljesänkta krafttransformatorer》

DL/T586-95 《Teknisk guide för tillverkningsövervakning av användare av kraftutrustning》

GB/T311.1-3.11-97 《Isolationskoordinering och högspänningstesttekniker för högspänningsöverförings- och transformationsutrustning》

GB2536-1990 《Transformer Oil》

JB/T56011-92 《Produktkvalitetsklassificering för oljesänkta krafttransformatorer》

ZBK41005-89 《Ljudnivå för 6-220KV transformatorer》
