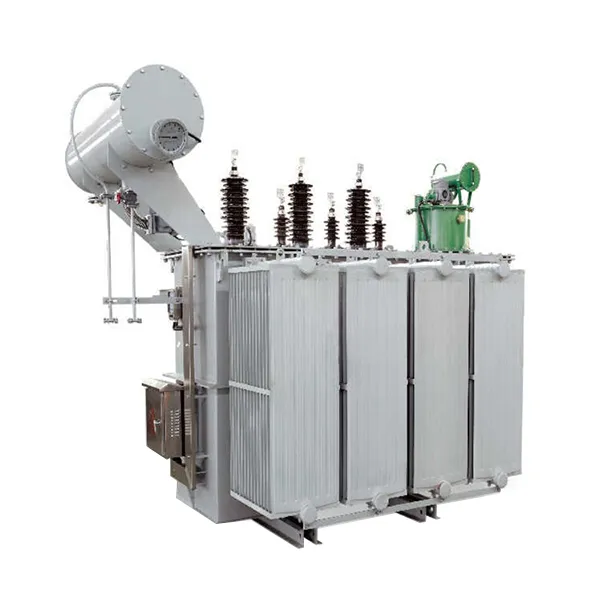

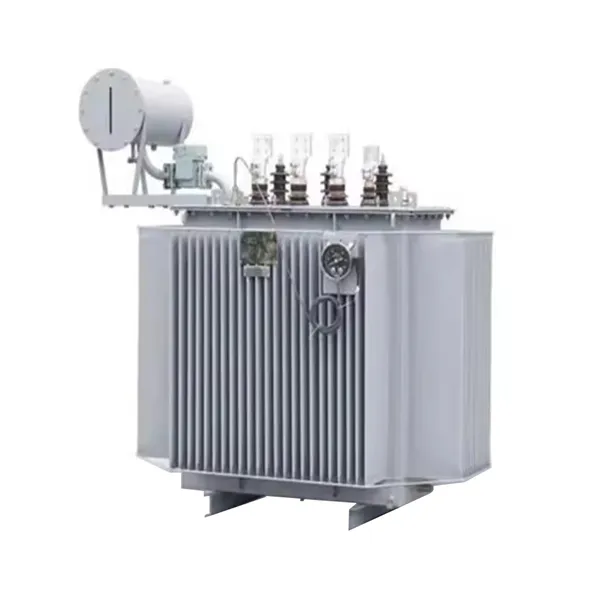

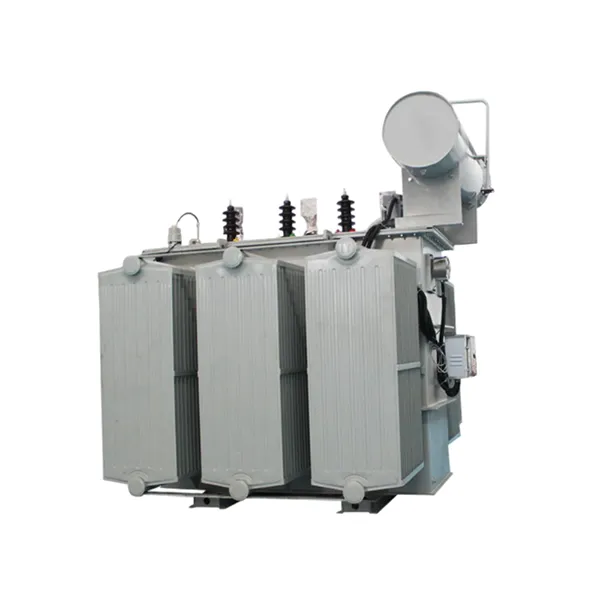

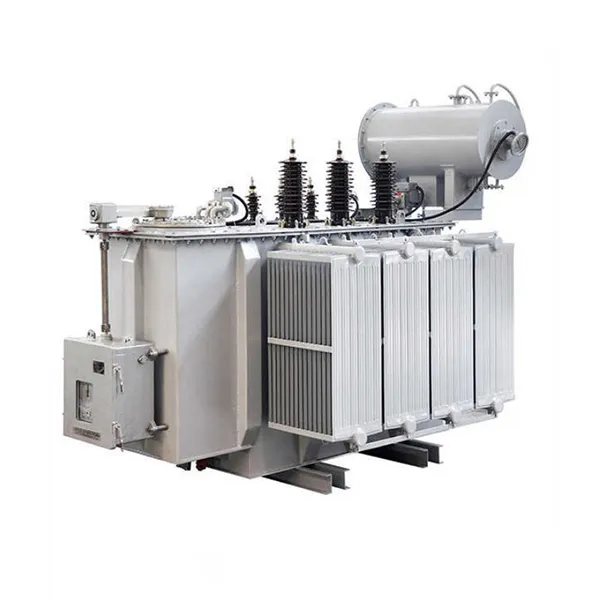

500kva Oljenedsänkt utomhus högspänningstransformator

Denna trefasiga oljesänkta högspänningstransformator utomhus, klassad till 500 kVA, är designad för att minska höga spänningar som 10 kV eller 35 kV till låga spänningsnivåer som 0,4 kV, vilket gör den idealisk för terminaldistributionssystem. Transformatorn har en kärna som är konstruerad av kallvalsat kornorienterat kiselstål med hög permeabilitet med en trappstegsdesign, vilket effektivt minskar hysteres och virvelströmsförluster. Förlustvärden utan last överträffar avsevärt nationella standarder.

Både högspännings- och lågspänningslindningar är gjorda av syrefria kopparledare. Lågspänningslindningen antar en folielindad konfiguration med längsgående oljekanaler, vilket väsentligt förbättrar den mekaniska hållfastheten och förmågan att motstå kortslutning. Den helt förseglade korrugerade tankkonstruktionen ger utmärkt värmeavledning samtidigt som den automatiskt kompenserar för förändringar i oljevolymen. Denna design förhindrar kontakt mellan den isolerande oljan och den omgivande luften, vilket eliminerar oljeoxidation och fuktinträngning, vilket förlänger livslängden.

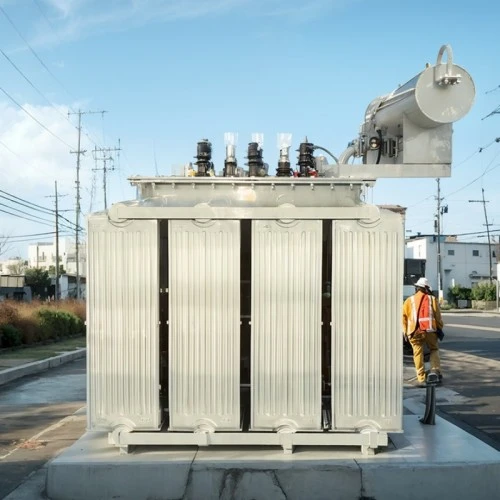

Den oljenedsänkta transformatorn stöder flera uttagsområden (±5 %, ±2×2,5 %) för att hantera nätspänningsfluktuationer. Dess kompakta, robusta konstruktion lämpar sig för stolpmonterade, plattforms- eller marknära utomhusinstallationer, vilket säkerställer pålitlig prestanda över olika klimatförhållanden.

Produktparameter (specifikation)

Produktfunktion och applikation

Nyckelfunktioner

Hög energieffektivitet: Använder högpermeabilitet kiselstål och en optimerad kärnstruktur, vilket minskar tomgångsförlusten med över 15 % jämfört med konventionella produkter, vilket ger mätbara energibesparingar under utrustningens livstid.

Helt förseglad konstruktion: Korrugerad tankdesign eliminerar behovet av en konservator, förhindrar oljeoxidation och fuktabsorption, vilket möjliggör underhållsfri drift.

Överlägsen väderbeständighet: Fungerar tillförlitligt i omgivningstemperaturer från -25°C till +40°C och på höjder upp till 1000 meter. IP54-skydd säkerställer motståndskraft mot damm och regn.

Hög kortslutningsmotståndsförmåga: Lindningar är mekaniskt förstärkta med ett robust klämsystem, som har klarat kortslutningsslagtester för att säkerställa säkerhet vid nätfel.

Flexibel installation: Kompakta dimensioner stödjer stolpmonterad, plattforms- eller marknivåinstallation, anpassad till både stads- och landsbygdsbegränsningar.

Huvudapplikationsscenarier

Urban Power Distribution Networks: Lämplig för bostadsområden, kommersiella distrikt och industriparker där pålitlig terminaldistribution krävs.

Industrianläggningar: Ger stabil lågspänningskraft till tillverkningsanläggningar, bearbetningslinjer och tunga maskiner, och hanterar fluktuerande belastningar med lätthet.

Förnybar energiprojekt: Används i stor utsträckning i solcells- och vindkraftsgenereringssystem för uppgraderings- eller distributionsapplikationer, med stark anpassningsförmåga till utomhusmiljöer.

Infrastrukturkonstruktion: Utplacerad på flygplatser, tunnelbanesystem, sjukhus och datacenter där hög strömtillförlitlighet är avgörande.

Tillfällig och nödströmförsörjning: Kompakt och transportabel design gör den idealisk för tillfälliga transformatorstationer eller nödreparationsscenarier.

Produktionsdetaljer

Kärnmaterial och tillverkningsprocess

Kärnan är tillverkad av högpermeabilitet kallvalsat kornorienterat kiselstål med en 45° stegad överlappsfog. Kärnlamineringarna är precisionsklippta och staplas automatiskt för att säkerställa täta fogar och enhetliga magnetiska banor. Kärnan är säkert bunden med halvtorr glastejp, vilket minimerar vibrationer och buller samtidigt som tomgångsförlusterna reduceras.

Slingrande struktur

Både högspännings- och lågspänningslindningar lindas med syrefria kopparledare, vilket ger hög elektrisk ledningsförmåga och låga resistiva förluster. Lågspänningslindningen antar en folielindad konfiguration med enhetlig isolering mellan skikten och längsgående oljekanaler, vilket avsevärt förbättrar den mekaniska styrkan och förmågan att motstå kortslutning.

Isolering och kylsystem

Mineralisolerande olja av hög kvalitet fungerar både som ett dielektriskt medium och som kylmedel, vilket ger utmärkt kemisk stabilitet och dielektrisk styrka. Oljepappersisoleringssystemet genomgår strikta vakuumtorknings- och oljefyllningsprocesser för att eliminera kvarvarande fukt och luftbubblor, vilket säkerställer partiell urladdningsstartspänning långt över standardkraven.

Tank och tätningsstruktur

Tanken har en korrugerad paneldesign som ger både värmeavledning och termisk expansionskompensation, vilket eliminerar behovet av en extern konservator. Den helt täta strukturen förhindrar oljeoxidation och fuktinträngning, vilket säkerställer underhållsfri drift under transformatorns livslängd. En övertrycksventil och oljenivåmätare tillhandahålls som standardsäkerhetsfunktioner.

Kvalitets- och testsäkring

Varje oljenedsänkt utomhus högspänningstransformator genomgår omfattande rutin- och typtester före leverans, inklusive mätningar av tomgångsförluster och lastförluster, kortslutningsimpedanstest, inducerade överspänningsmotståndstester, partiella urladdningstester och blixtimpulstester. Alla nyckelprestandaindikatorer överstiger kraven i både nationella standarder och IEC-specifikationer, vilket säkerställer en långsiktig stabil drift under komplexa fältförhållanden.

Frågor och svar: Viktiga produktinsikter

F1: Vad är en 500kVA oljedoppad utomhus högspänningstransformator, och var används den?

S: Denna transformator minskar höga spänningar som 10kV eller 35kV till lågspänningsnivåer som 0,4kV, med en kapacitet på 500kVA. Det används ofta i stadsdistributionsnätverk, industriparker, projekt för förnybar energi och infrastrukturapplikationer där utomhusinstallation och långsiktig tillförlitlighet är avgörande.

F2: Vad gör denna transformator energieffektiv?

S: Energieffektivitet uppnås genom användning av kornorienterat kiselstål med hög permeabilitet och en optimerad kärnfogsdesign. Dessa funktioner minskar tomgångsförlusterna med mer än 15 % jämfört med konventionella produkter, vilket leder till avsevärda elbesparingar under transformatorns livslängd.

F3: Vilka är fördelarna med den helt förseglade konstruktionen?

S: Den helt förseglade korrugerade tanken eliminerar behovet av en konservator och ett ventilationssystem. Det förhindrar att den isolerande oljan kommer i kontakt med atmosfärisk luft och undviker oxidation och fuktupptagning. Detta minskar underhållskraven och förlänger livslängden på både oljan och transformatorn.

F4: Hur fungerar denna transformator under kortslutningsförhållanden?

S: Den 500 kVA oljenedsänkta högspänningstransformatorn utomhus är designad med en mekaniskt förstärkt lindningsstruktur och ett robust klämsystem. Den har framgångsrikt klarat kortslutningstest vid nationellt erkända testlaboratorier, vilket säkerställer tillförlitlig prestanda och säkerhet vid nätfel.

F5: Vilken garanti och eftermarknadssupport tillhandahålls?

S: Vi erbjuder en 5-års garanti som täcker tillverkningsfel vid normal användning. Livstids teknisk support och reservdelstillgänglighet tillhandahålls. Vid fel svarar vi inom en timme efter anmälan och skickar teknisk personal inom 24 timmar inom landet. Transformatorn är konstruerad för en livslängd på inte mindre än 30 år.

Varför välja Lugao Power?

Certifiering och kvalitetssäkring

ISO 9001:2008 Certifierat kvalitetsledningssystem

CE-märkt

Typtestrapporter från National Transformer Quality Supervision and Testing Center

100 % rutintestning före leverans: tomgångsförlust, lastförlust, kortslutningsimpedans, inducerad överspänning, partiell urladdning, blixtimpuls och mer

Förpackning och leverans

Förpackning: Trälåda eller väderbeständig inslagen förpackning lämplig för sjö-, land- eller järnvägstransport

Transportskick: Oljefylld, förseglad, åtföljd av fabrikstestrapporter, bruksanvisningar och installationsritningar

Standardtillbehör: Oljenivåmätare, övertrycksventil, termometer, bussningar, jordbultar och komplett hårdvara

Åtagande om kundservice

5-års garanti: Gratis reparation eller utbyte för kvalitetsproblem som uppstår vid normal användning efter driftsättning.

Livstidsservicesupport: Teknisk assistans och reservdelstillgänglighet under hela produktens livscykel.

30-årig designlivslängd: Byggd med högkvalitativa material för att säkerställa långsiktig tillförlitlighet.

Nödåtgärd: Svar inom en timme efter felanmälan; inhemsk service på plats inom 24 timmar.
