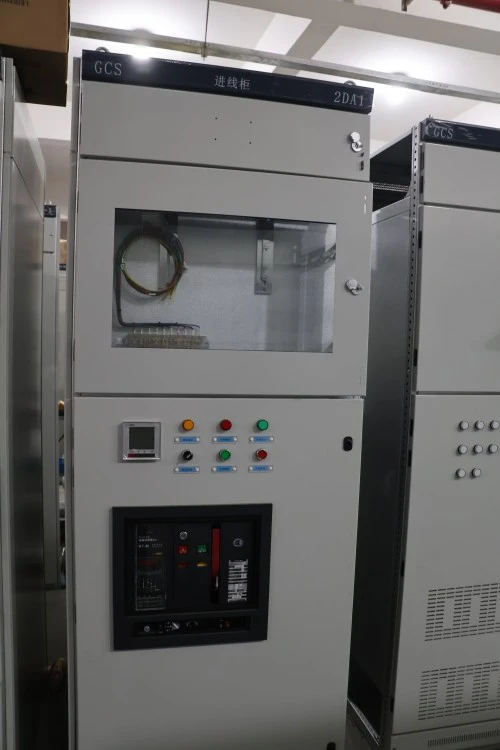

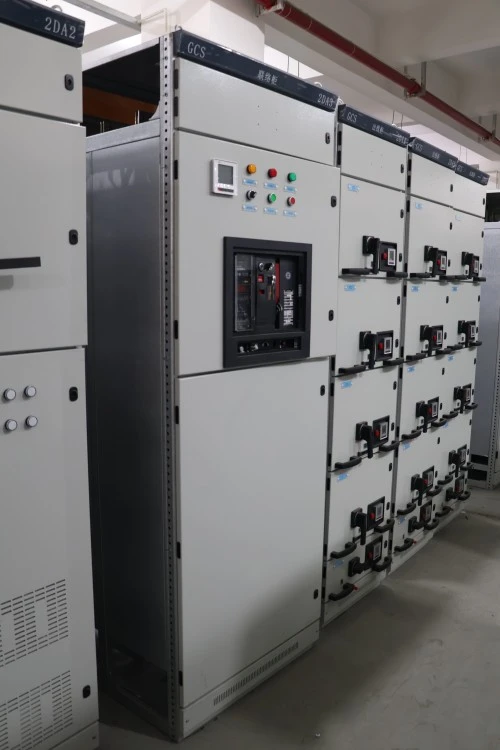

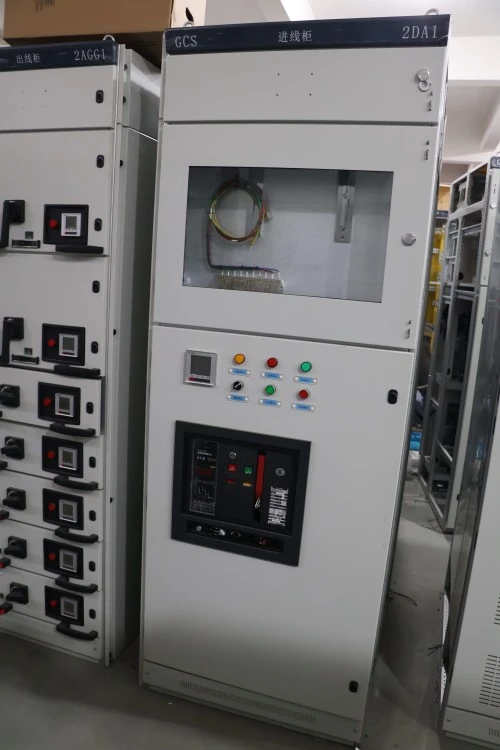

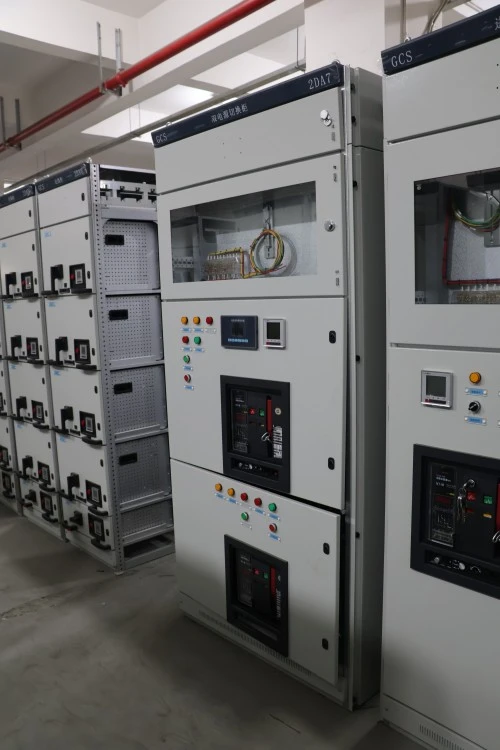

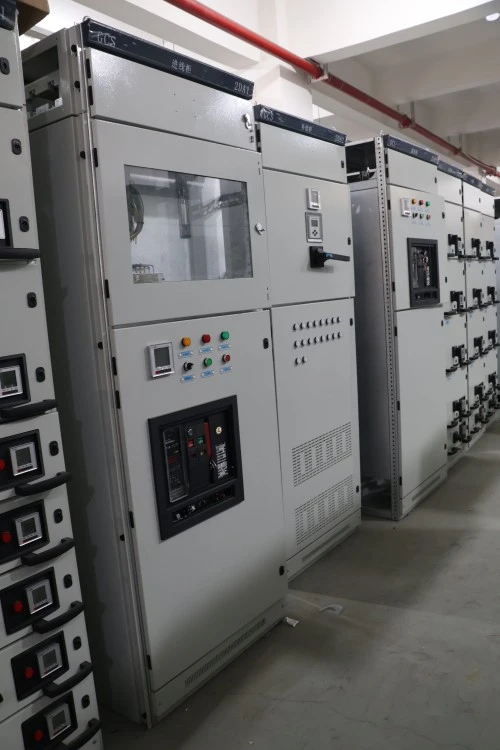

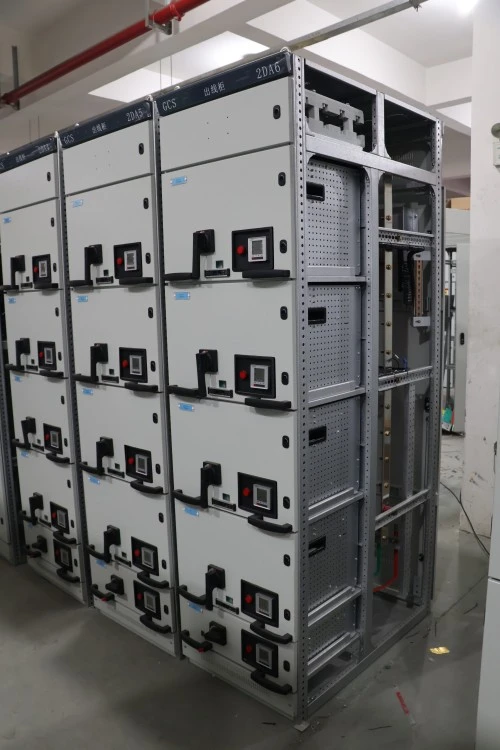

GCS Draw-out Typ Lågspänningspanelställverk

GCS Draw-out-typ lågspänningspanelställverk är en avancerad sluten ställverksenhet noggrant konstruerad för kraftmottagning, distribution och intelligent motorstyrning i trefasiga AC-industrisystem som arbetar med märkspänningar upp till 400V (med isoleringsvärden som når 1000V) och horisontella huvudsamlingsskenors märkströmmar upp till 4000A. Som kärnan i moderna lågspänningscentraler för kraftdistribution, integrerar detta GCS Draw-out-typ lågspänningspanelställverk en omfattande svit av primära och sekundära komponenter – inklusive luftkretsbrytare (ACB), formgjutna kretsbrytare (MCCB), kontaktorer, termiska överbelastningsreläer, programmerbara logiska styrenheter och multifunktionsstyrda digitala mätare (PLC,-modulerbara) lådenheter.

Produktparameter (specifikation)

Nedan finns den tekniska specifikationstabellen för standard GCS Draw-out typ lågspänningspanelställverk.

Nominell frekvens 50Hz / 60Hz Tillämpliga standarder IEC 61439-1/2, GB/T 7251 Installation Inomhus, golvstående Lådposition ansluten, test, frånkopplad och tillbakadragen positioner Kabelingång Topp- eller bottenkabelingång Samlingsskena Material Koppar eller aluminium enligt projekt- eller temperaturspecifik konfiguration -0°C enligt projekt +4°C, temperatur eller temperatur -0C förhållanden Höjd ≤2000m standard, högre höjd tillgänglig genom designbekräftelse.

Produktfunktion och applikation

F1: Vilka är de utmärkande funktionella egenskaperna hos denna GCS Draw-out typ lågspänningspanelställverk?

S: GCS Draw-out-typ lågspänningspanelställverk kännetecknas av sin höga utbytbarhet och säkerhet. Funktionella lådor med samma klassificering är helt utbytbara, vilket eliminerar ledningsfel vid nödbyten. Den har också en exakt mekanisk spärrmekanism som strikt upprätthåller "Off-Position-Test-On"-sekvensering, vilket förhindrar operatörer från att ansluta eller koppla från kretsar under belastning. Dessutom säkerställer den avancerade ventilationsdesignen effektiv värmeavledning för högströmskretsar.

F2: Vilka scenarier är bäst lämpade för detta ställverk?

S: Detta GCS Draw-out-typ lågspänningspanelställverk är idealiskt lämpat för sektorer som kräver oavbruten ström och snabb felåterställning. Typiska tillämpningar inkluderar petrokemiska raffinaderier (för pump- och kompressorstyrning), storskaliga tillverkningsanläggningar (automatiserade produktionslinjer), kraftverkshjälpsystem, stadstrafik och kommersiella torntransformatorstationer. Dess utdragna design gör den till det föredragna valet för alla verksamhetskritiska miljöer där stilleståndstiden måste minimeras.

Produktionsdetaljer

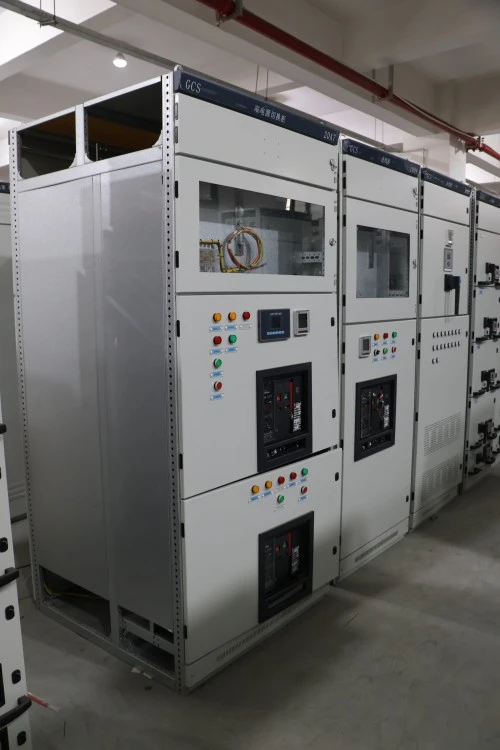

1. Tillverkning av skåpsram – Precisionskonstruerad struktur

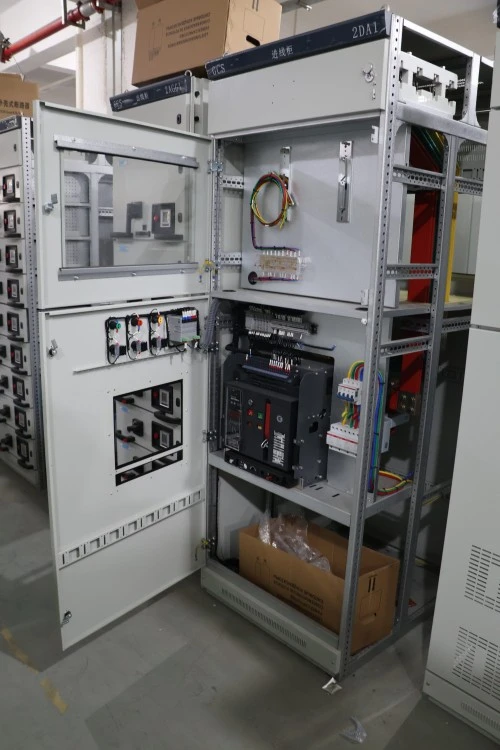

Kapslingen av Lugao Powers GCS Draw-out-typ lågspänningspanelställverk börjar med högkvalitativa kallvalsade stålplåtar, utvalda för sin överlägsna planhet och strukturella integritet. Alla stålpaneler bearbetas genom importerade CNC-revolverstans- och bockningscenter, vilket uppnår en noggrannhet av böjvinkeln inom ±0,5° och hålpositionsprecision inom ±0,1 mm. Efter formningen genomgår ramen en ytbehandling i flera steg: avfettning, syrabetning, fosfatering och elektrostatisk epoxipulverbeläggning, sedan bakad vid 180–200°C för att bilda en hård, korrosionsbeständig yta. Det sammansatta skåpet uppnår IP30 till IP40-skydd, vilket effektivt skyddar interna komponenter från damm, fukt och oavsiktlig kontakt.

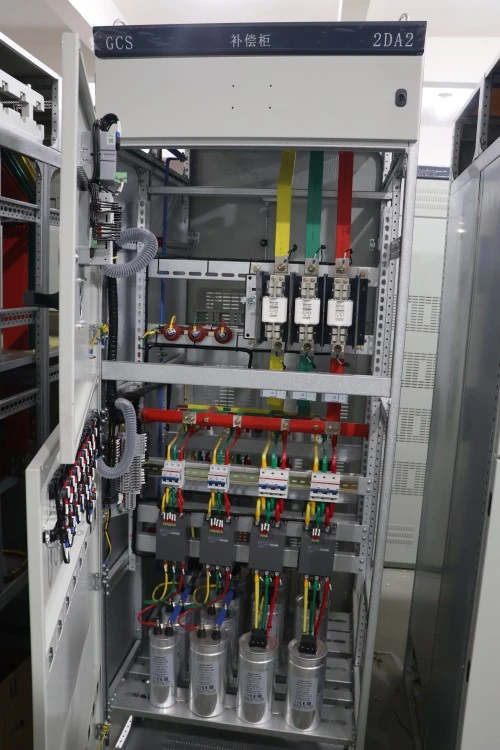

2. Samlingsskenassystem – Kopparkärna med hög ledningsförmåga

Alla huvud-, vertikal- och grenskenor är tillverkade av 99,95 % ren elektrolytisk koppar (T2-kvalitet), vilket säkerställer konduktivitet ≥ 98 % IACS. Samlingsskenytor får en flerskiktsbehandling – antingen förtennade, silverpläterade eller täckta med högspänningsgradig värmekrympisoleringshylsa – för att förhindra oxidation och förbättra värmeavledningen. Varje samlingsskenas led är åtdragen med kalibrerade momentverktyg och märkta för spårbarhet, vilket eliminerar lokala hot spots som kan äventyra långsiktig tillförlitlighet.

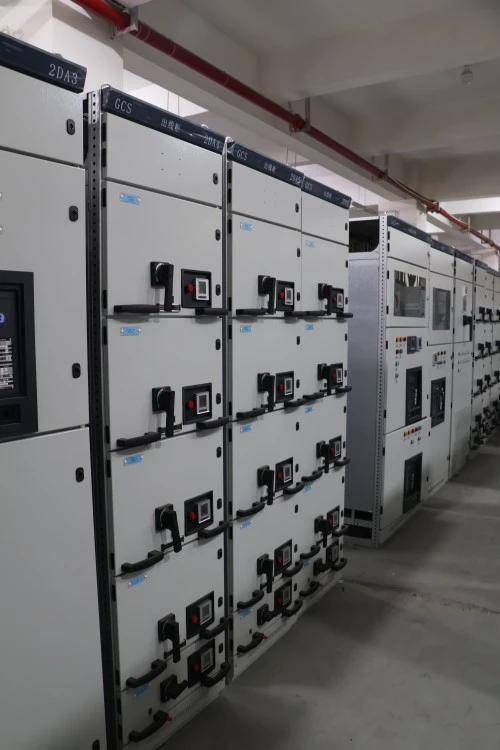

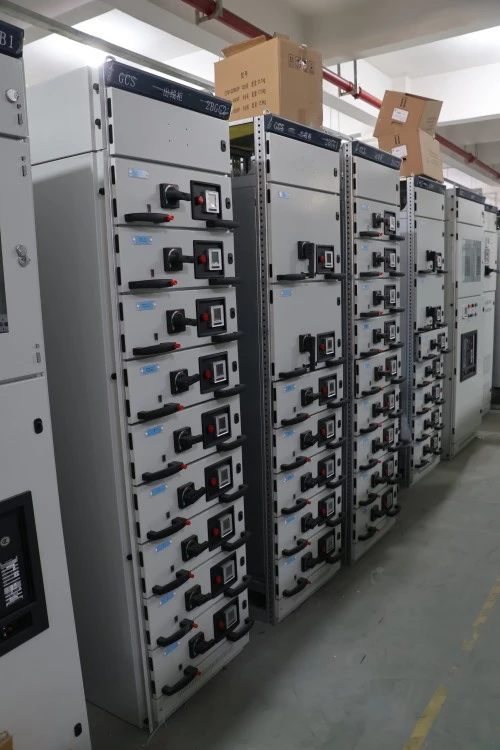

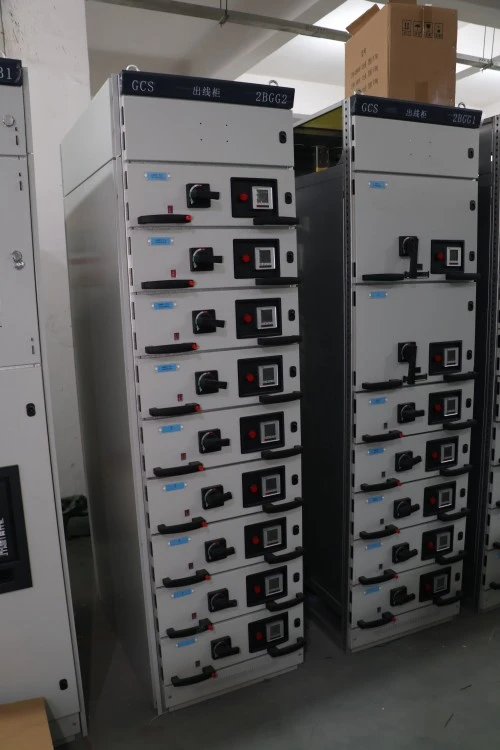

3. Lådmontering – "Tre-Pass"-inställningsproceduren

Varje utdragbar funktionell enhet genomgår vår exklusiva tre-pass slide tuning:

1: Styrskenor monteras manuellt och justeras för initial inriktning.

2: Lådan sätts in och dras ut under tomgångsförhållanden för att verifiera mekanisk jämnhet och spärringrepp.

3: Under elektrisk kontinuitetstestning växlas lådan flera gånger samtidigt som primär och sekundär kontaktresistans övervakas. Endast enheter som uppfyller vår tröskel för smidig drift godkänns.

Denna rigorösa procedur säkerställer att varje låda glider utan ansträngning och bibehåller perfekt elektrisk kontakt över hela rörelseområdet.

4. Konkurrensfördelar – Snävare toleranser och överlägsna kontakter

Jämfört med standardmarknadsalternativ är Lugao Powers tillverkningsfördelar påtagliga och mätbara:

Styr-spår-toleranskontroll: Vi håller lådmekanismens gap på ±0,5 mm (vanligt i branschen är ≥±1,0 mm). Denna snävare tolerans förhindrar att lådan vibrerar eller hänger under drift, vilket direkt eliminerar en huvudorsak till primärt kontaktslitage och överhettning.

Försilvrade primära kontakter: Alla instickskontakter är tillverkade av kopparlegering och ytbehandlade med ett silverpläteringslager med en tjocklek på ≥6 μm. Silvers lägre kontaktmotstånd och utmärkta antioxidationsegenskaper minskar avsevärt strömförlusten vid anslutningspunkter, vilket förbättrar hela GCS Draw-out-typ Lågspänningspanelställverks långsiktiga termiska stabilitet och energieffektivitet.

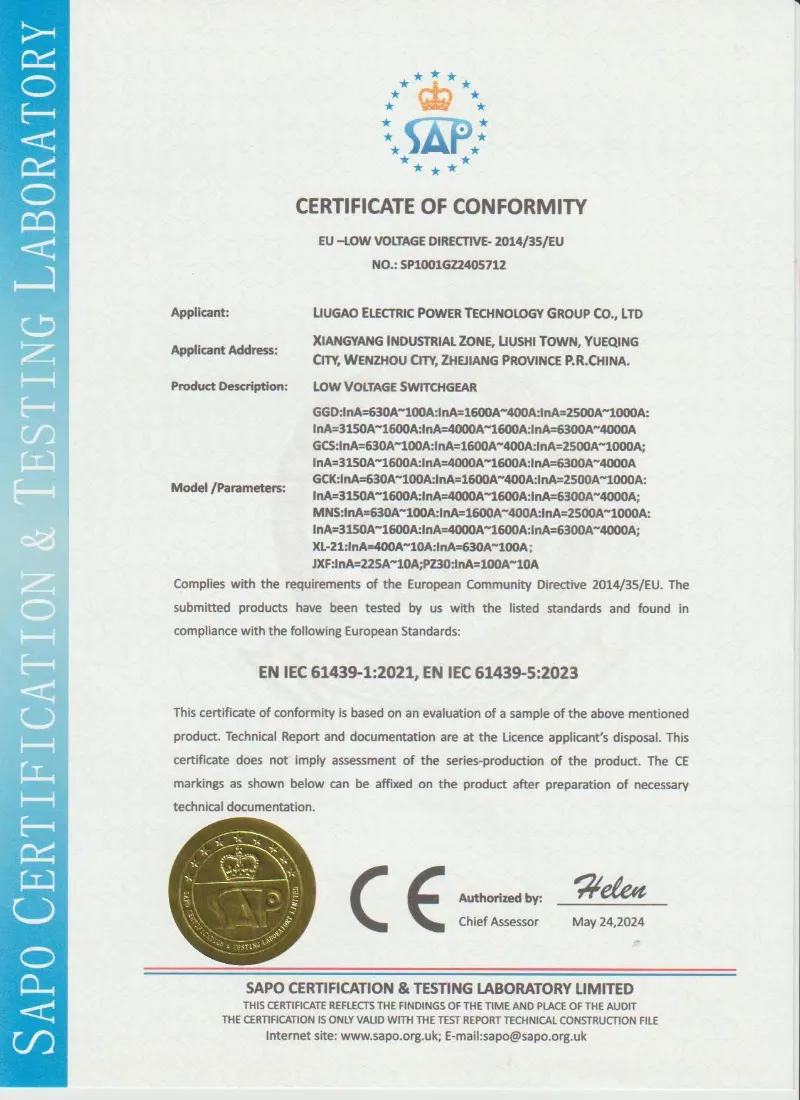

Certifiering och kvalitetssäkring

Lugao tillverkar lågspänningsställverk av GCS-typ enligt projektets tekniska krav och tillämpliga lågspänningsställverksstandarder såsom IEC 61439-1/2 och GB/T 7251. Rutininspektioner och testrapporter kan tillhandahållas före leverans enligt det bekräftade tekniska avtalet.

• IEC 61439-1/2-baserad design och testning
• GB/T 7251 baserad tillverkning och inspektion
• Strömfrekvensmotståndstest
• Isolationsmotståndstest
• Mekaniskt funktionstest för hurtsenheter
• Inspektion av spärrfunktion
• Sekundär kabeldragning och funktionstest
• Kontroll av vridmoment för skenanslutning
• Rutintestrapport före leverans
• Fabriksinspektionsbilder tillgängliga på begäran



Förpackning, frakt & kundservice

Förpackning och frakt:

Varje ställverk för lågspänningspaneler av GCS Draw-out-typ lindas först in med PE-film för att stöta bort fukt och damm, sedan inkapslat i rökgasade, kraftiga trälådor förstärkta med stålband. Vi använder vakuumförseglade förpackningar för känsliga elektroniska komponenter och helt inkapslade skyddshörn för att förhindra transportskador. Standardfrakt sker via 20GP/40HQ-containrar, med försändelser försäkrade av världsledande sjöförsäkringsbolag för att skydda din investering fullt ut.




Service efter försäljning:

Lugao Power Co., Ltd. ger en omfattande 12-månaders garanti från idrifttagningsdatum (eller 18 månader från leveransdatum, beroende på vilket som inträffar först). Vår tjänst inkluderar teknisk hotline-support dygnet runt, videovägledning på distans och service på plats från certifierade ingenjörer vid behov. I händelse av prestandafel under normala driftsförhållanden tillhandahåller vi reparations- eller utbytesdelar kostnadsfritt.




Kundens frågor och svar

F: Är GCS Draw-out-typ lågspänningspanelställverk kompatibelt med mitt befintliga bussvägssystem?

S: Ja, kompatibilitet observeras strikt. Vi konfigurerar anslutningsstigarflänsarna för detta GCS Draw-out-typ lågspänningspanelställverk för att passa perfekt med dina uppströmstransformatorer och nedströms bussvägsgränssnitt. Vänligen tillhandahåll dina layoutritningar för ställverk på plats under det tekniska bekräftelseskedet så att vi kan anpassa anslutningspunkterna.




F: Vad händer om en låda går sönder under drift? Kan jag fixa det utan en fullständig avstängning?

A: Precis, snabb hot-swapping är dess kärnfördel. Du vrider helt enkelt strömbrytaren i just det facket till "Av", drar ut den felaktiga enheten och skjuter in en reservdel med identisk klass. Resten av lågspänningspanelställverket av GCS-utdragningstyp fortsätter att fungera och återställer strömmen inom några minuter.




F: Hur förhindrar du ljusbågsincidenter under underhåll på samlingsskenkammaren?

S: Säkerheten är av största vikt. Huvud- och grenskenorsfacken är helt fackindelade. Vi installerar ljusbågssäkra barriärer mellan utdragningsenhetens kammare och den vertikala samlingsskenkammaren. Vid åtkomst till samlingsskenesektionen kan alla intilliggande funktionsenheter låsas säkert i läget "Frånkopplad/Test".
