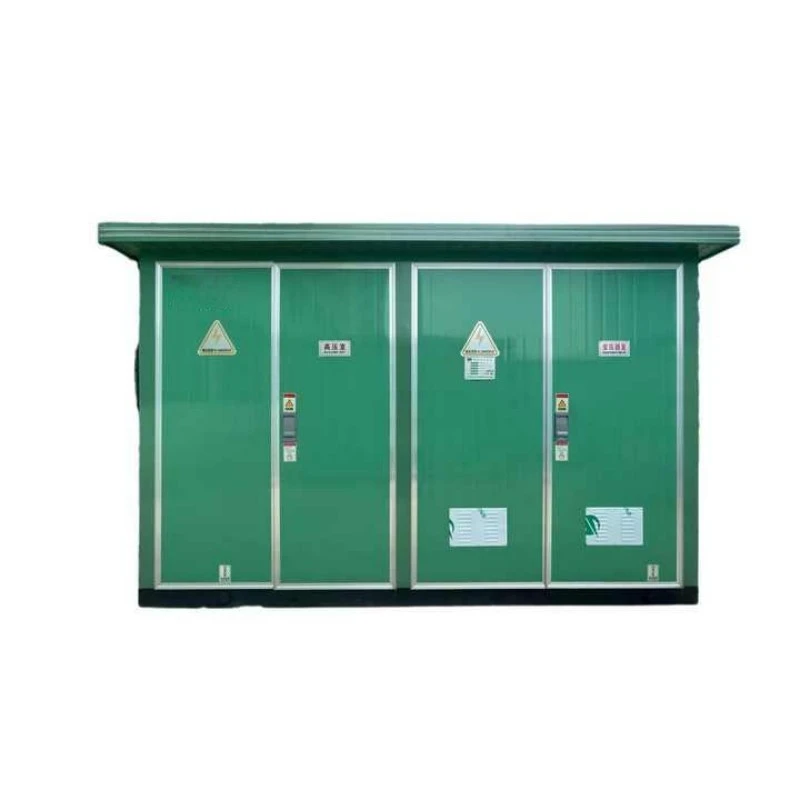

Prefabricerad kompakt transformatorstation av europeisk typ

En prefabricerad kompakt transformatorstation av europeisk typ är en fabriksmonterad, trekammarsluten kraftdistributionsenhet utformad för att ta emot, transformera och distribuera mellanspänningselektricitet till lågspänningsbelastningar. Till skillnad från traditionella betongbyggda transformatorstationer som kräver veckor av byggande på plats, kommer denna enhet redo för anslutning.

vad är det?

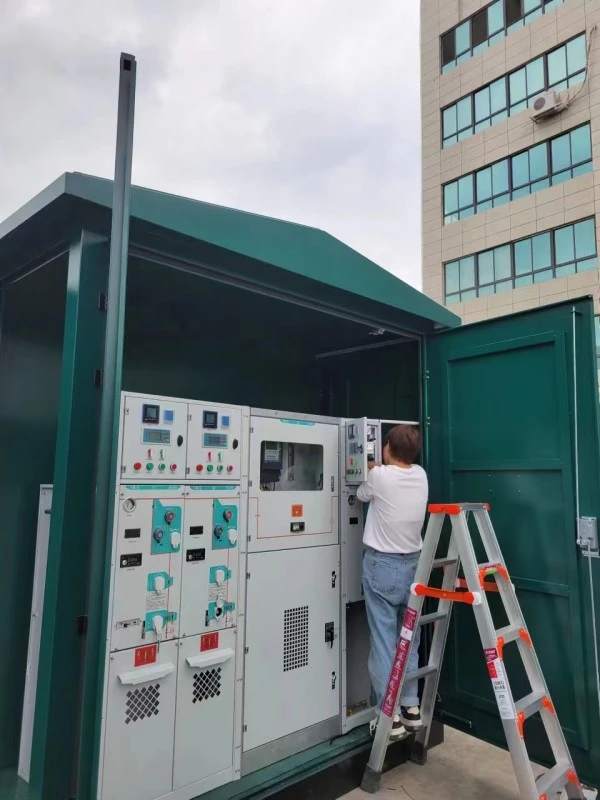

Den prefabricerade kompakta transformatorstationen av europeisk typ (även känd som enEuropeisk box transformatorstation) består av tre distinkta, separerade fack:

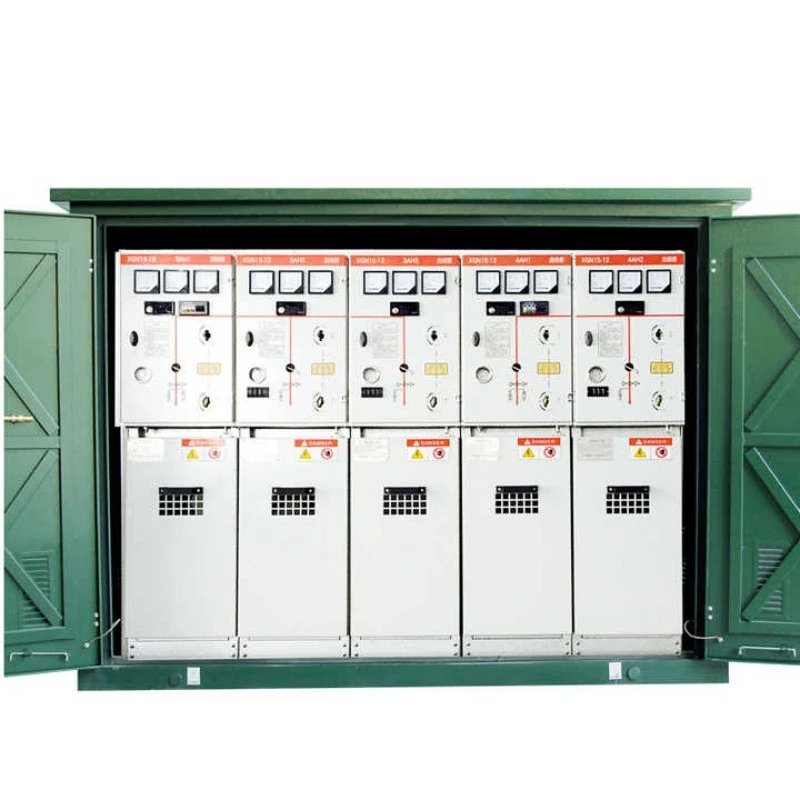

1. Högspänningsfack (HV): Inrymmer ställverk, skyddsreläer och mätanordningar.

2. Transformatorfack: Innehåller en transformator i olje- eller torrtyp.

3. Lågspänningsfack (LV): Innehåller distributionspaneler, strömbrytare och utgående matare.

Dessa tre kammare är arrangerade i en "I"- eller "II"-form i en enda, väderbeständig stål- eller komposithölje. Varje fack är fysiskt åtskilda av metallväggar för att förhindra felutbredning.

Vad kan det göra?

Denna utrustning utför tre kärnfunktioner:

1. Steg ned spänningsomvandling: Konverterar inkommande mellanspänning (6kV, 10kV, 20kV, 35kV) till användbar lågspänning (400V, 230V).

2. Skydd och isolering: Isolerar automatiskt felaktiga kretsar via säkringar eller strömbrytare, vilket skyddar nedströms tillgångar.

3. Lasthantering: Distribuerar ström till flera utgående kretsar, vilket möjliggör selektiv omkoppling, mätning och övervakning.

Eftersom den prefabricerade kompakta transformatorstationen av europeisk typ är förkopplad och testad på fabriken, eliminerar den komplexa ledningsfel på plats. Den fungerar som nervcentrum för slutlig kraftdistribution i bostadshus, fabriker, solgårdar och laddstationer för elbilar.

Produktfördelar

När du väljer den prefabricerade kompakta transformatorstationen av europeisk typ från Lugao Power får du fem tydliga konkurrensfördelar jämfört med konventionella transformatorstationer och alternativ av amerikansk typ.

Fördel 1: Överlägsen personalsäkerhet

Den "kompartmenterade" designen med tre fack är kännetecknet för varje äkta prefabricerad kompakt transformatorstation av europeisk typ. Varje sektion är helt förreglad med mekaniska och elektriska förreglingar. Till exempel kan LV-dörren inte öppnas om inte huvudbrytaren är AV; HV-dörren kan inte öppnas om inte jordningsbrytaren är STÄNGD. Denna sekventiella säkerhetslogik förhindrar exponering i direktsändning, vilket drastiskt minskar risken för bågblixt för operatörer. Transformatorstationer av amerikansk typ har däremot ofta exponerade spänningsförande delar vid säkringsbyte.

Fördel 2: Oavbruten strömförsörjning

Till skillnad från enheter av amerikansk typ där byte av en säkring kräver att hela transformatorn slås av, tillåter vår prefabricerade kompakta transformatorstation av europeisk typ oberoende underhåll. Du kan öppna LV-facket för mätaravläsning medan HV-sidan förblir strömförande. Mer avancerade versioner kan rymma en loop-switching RMU (Ring Main Unit), vilket möjliggör en "två-in, två-ut"-konfiguration som upprätthåller strömmen till nedströmskunder även under uppströmsfel. Detta gör det oumbärligt för sjukhus och datacenter.

Fördel 3: Utmärkt värmehantering

Varje transformatorfack har forcerad ventilation (automatiska termostatstyrda fläktar) plus naturliga konvektionsgaller. Den fysiska separationen innebär att värme som genereras av transformatorn inte påverkar känsliga elektroniska reläer i HV-facket. Våra tester visar att den interna temperaturen håller sig 15–20°C lägre än icke-segmenterade konstruktioner under sommarens toppbelastningar, vilket direkt förlänger isoleringens livslängd.

Fördel 4: Extrem miljöanpassningsförmåga

Byggd till IP54 minimum (dammtät och skyddad mot vattenstrålar), höljet tål saltstänk, sandstormar och kraftigt regn. En 40 mm luftspalt plus anti-kondensvärmare förhindrar intern fukt. Driftområde: -40°C till +55°C. Denna robusthet är anledningen till att den prefabricerade kompakta transformatorstationen av europeisk typ är standardvalet för kustnära vindkraftsparker och ökensolprojekt.

Fördel 5: Lägre total ägandekostnad (TCO)

Inköpspriset kan vara 15–20 % högre än en jämförbar enhet av amerikansk typ, men TCO över 20 år är 30 % lägre. Varför? Enheter av europeisk typ har utbytbara, modulära komponenter (du byter bara en trasig säkring, inte hela samlingsskenan). Oljebehållare förhindrar böter från markföroreningar. Minimala anläggningsarbeten (bara en platt betongplatta) kontra att bygga ett betongrum sparar $5 000–10 000 $ per enhet i installationsarbete.

Produktegenskaper

Nedan är de specifika tekniska egenskaperna hos vår prefabricerade kompakta transformatorstation av europeisk typ:

Produktionsdetaljer

Lugao Power tillverkar varje prefabricerad kompakt europeisk transformatorstation i vår ISO 9001-certifierade fabrik på 25 000 m². Nedan finns viktiga produktionsdetaljer som särskiljer vår kvalitet.

Materialval

Stål: Importerat DX51D+Z275 galvaniserat stål, klippt och böjt på en CNC-revolverstans (tolerans ±0,2 mm).

GRP (Glass Armed Polyester): Erbjuds för kustbeställningar – noll korrosion, men högre kostnad. Brandskyddsklass VO (UL94).

Transformatorkärna: Amorf metall eller CRGO-kiselstål (M5-kvalitet, 0,23 mm tjocklek). Tomgångsförlusten minskade med 70 % jämfört med standardstål.

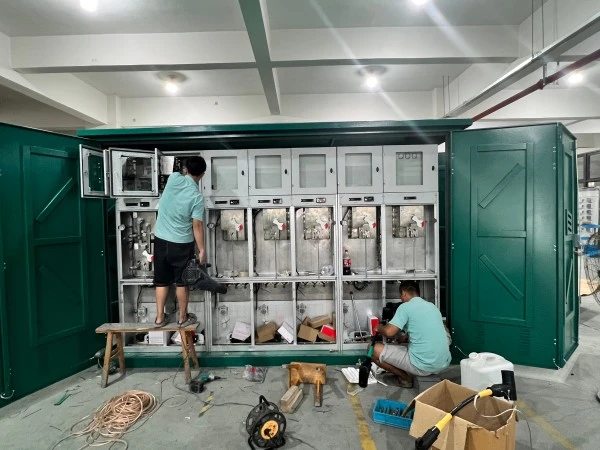

Monteringsprocess

Facktillverkning: Separata svetsjiggar för HV-, transformator- och LV-sektioner. Varje fack är läckagetestad med en tvållösning (för oljeinneslutning).

Målning: Förbehandling (avfettning, fosfatering) → Epoxigrundfärg (80μm) → Polyestertäckfärg (70μm). Saltspraytest: 720 timmar utan krypning.

Intern kabeldragning: Halogenfria, 90°C klassade kopparkablar, krimpade med sexkantsmunstycken (utdragningstest >200N). Alla terminaler märkta med krympmarkeringar.

Transformatorinstallation: Oljefyllda transformatorer genomgår vakuumtorkning (restfuktighet <0,5%). Transformatorer av torr typ impregneras under vakuumtryck (VPI) två gånger.

Kvalitetskontroller

1. Dielektriskt test: 28kV/1min för HV-sidan; 3kV/1min för LV-sidan.

2. Värmekörning: Full belastning vid 40°C omgivning i 8 timmar; temperaturökning övervakas av 12 PT100-sensorer.

3. IP-test: Dammkammare i 8 timmar, följt av vattenstråletest (12,5 mm munstycke vid 100 liter/min).

4. Funktionsspärrtest: 50 öppna-stäng-cykler på varje strömbrytare.

Anpassningsalternativ

1. Färg: RAL 7035 (ljusgrå) standard; valfri RAL-kod på begäran (+15 dagars ledtid).

2. Kabelgenomföring: Botten (genom sockel) eller sida (genomföringar).

3. Smarta funktioner: IoT-aktiverad fjärrövervakning (ström, spänning, temp, dörrstatus) via 4G/WiFi.

Förpackning, frakt, garanti

Förpackning & Frakt

Varje prefabricerad kompakt transformatorstation av europeisk typ lyfts med hjälp av fyra inbyggda lyftöglor (testade till 2× bruttovikt). Förpackningsförfarande:

● Interiör: Silikagel-torkmedelsförpackningar (2 kg) placerade inuti varje fack för att absorbera transportfukt.

● Kabelgenomföringar: Förseglade med plastlock och självvulkaniserande tejp.

● Exteriör: Stretchlindad med VCI-film (Vapor Corrosion Inhibitor) och sedan täckt med en kraftig vattentät presenning.

● Lådor: Fastskruvad på en transportslid i stål (1200 mm höjd för gaffeltruckfickor). Hörnskydd och bandband.

Ledtid: 25 arbetsdagar för standard 630kVA enhet; 35 dagar för anpassade beställningar (inklusive smart mätning).

Garanti & Efterförsäljning

Garantiperiod: 12 månader från idrifttagningsdatum eller 14 månader från leverans (beroende på vilket som inträffar först).

Täckning: Alla tillverkningsfel i material eller utförande. Täcker inte skador från blixtnedslag, översvämning, överbelastning utöver namnskylten eller otillåtna modifieringar.
