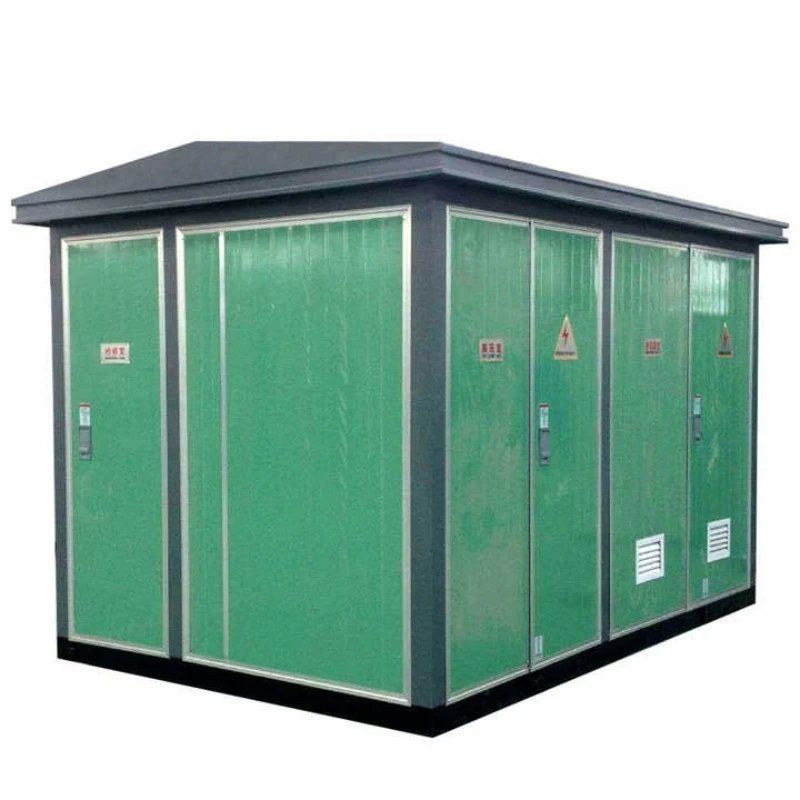

Vindkraftspaketerad transformatorstation av europeisk typ

Den vindkraftspaketerade transformatorstationen av europeisk typ är en fabriksmonterad, kompakt kraftomvandlingsenhet speciellt utformad för att samla in medelspänningselektricitet från ett eller flera vindkraftverk, trappa ner (eller upp) till nätkompatibla nivåer och skydda både turbinen och elnätet från elektriska fel.

Till skillnad från generiska boxtransformatorstationer är denna enhet specialbyggd för vindkraftens unika krav:

● Hög vibrationstolerans: Förstärkta interna samlingsskenor och hårdvara som inte lossnar.

● Bred spänningssvängning: Hanterar utgångsfluktuationer från 400V (turbinterminal) till 35kV (uppsamlingsnät).

● Klar för fjärrövervakning: Integrerade SCADA-portar för turbinkontrollrum.

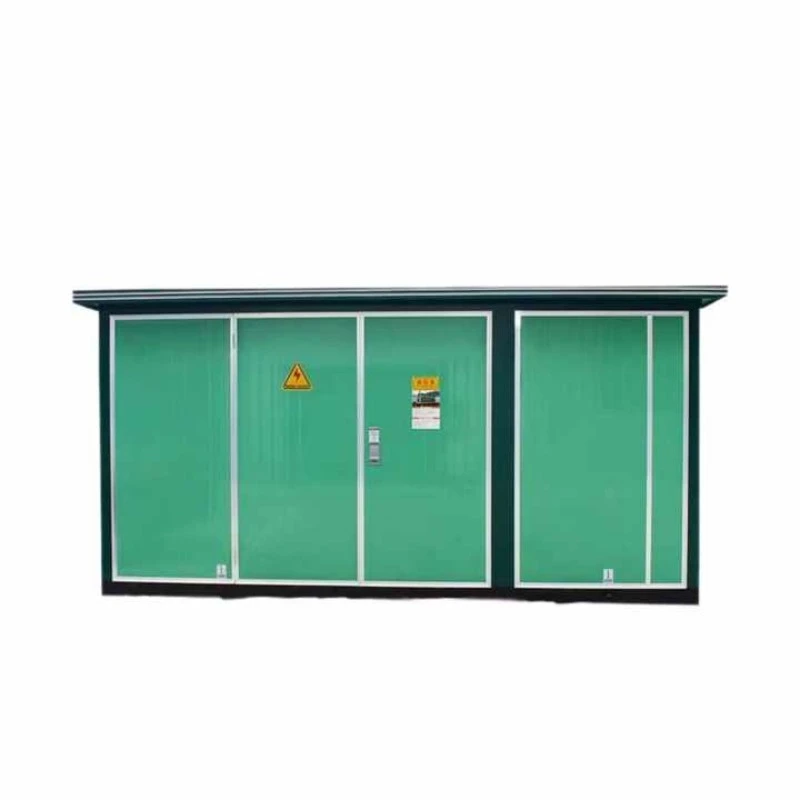

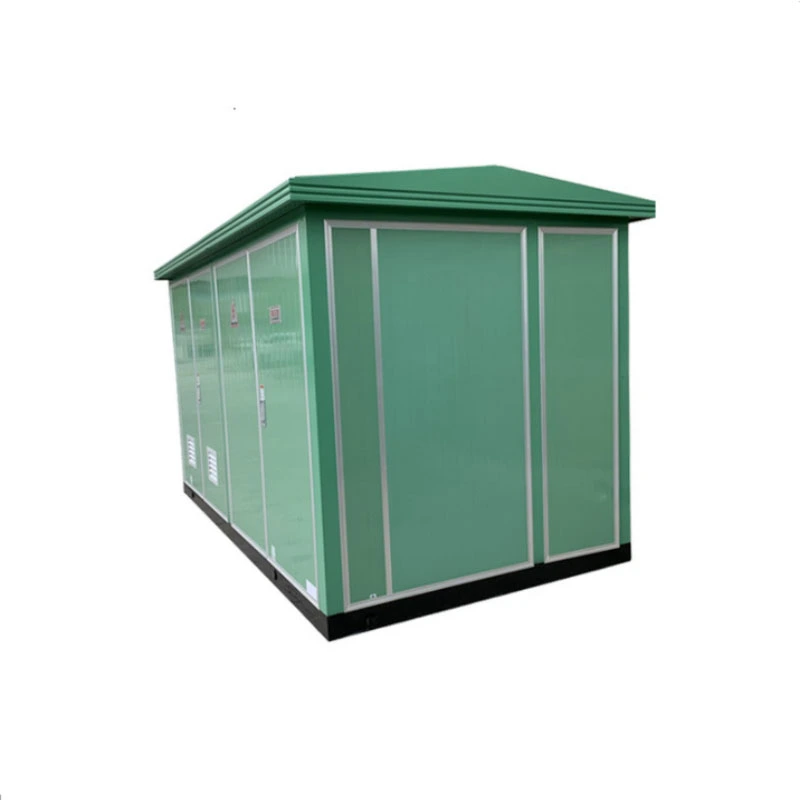

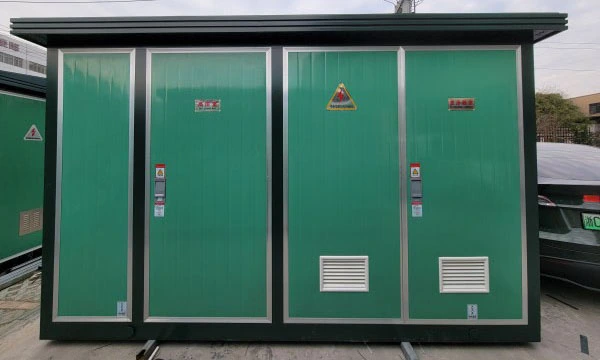

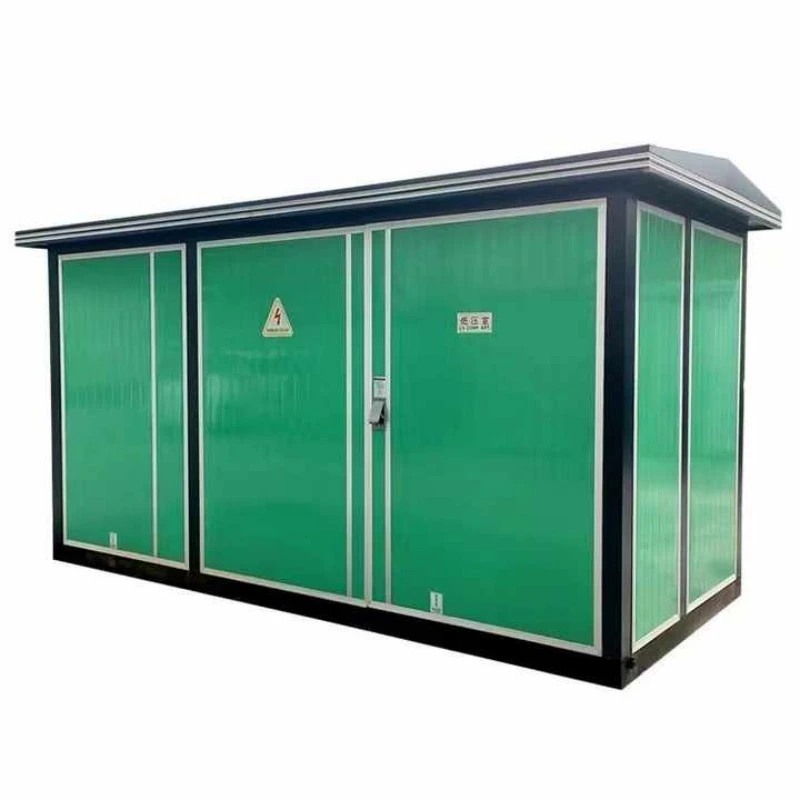

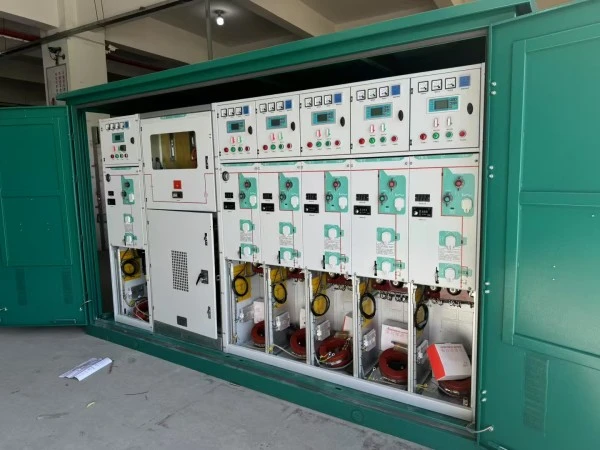

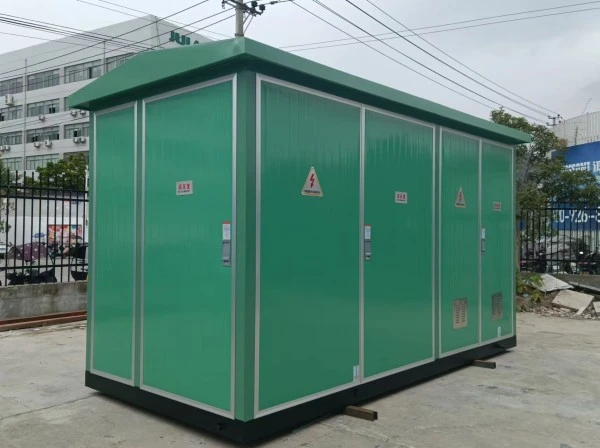

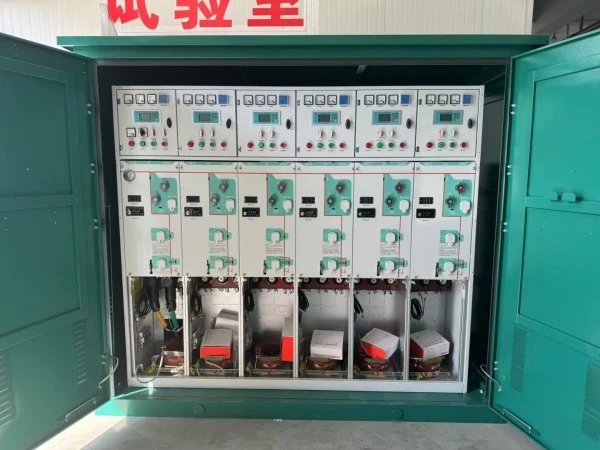

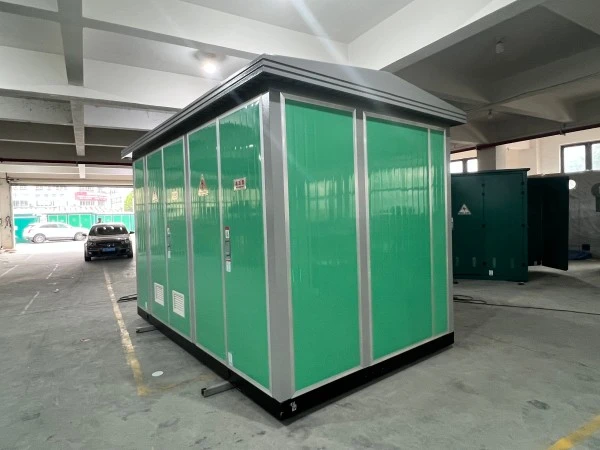

Fysiskt bibehåller den vindkraftspaketerade europeiska transformatorstationen den klassiska europeiska arkitekturen med tre fack (HV-sida, transformator, LV-sida) men lägger till vindspecifika egenskaper: ett dedikerat gränssnittsskyddsrelä, övertonsfiltreringsterminaler och ett väderbeständigt hölje klassat för kustsaltspray.

Vad kan den göra?

Primär funktion: Fungerar som det elektriska gränssnittet mellan en vindkraftsgenerator och mellanspänningsuppsamlingsnätet.

Fyra kärnjobb:

1. Spänningstransformation:Konverterar turbinens utspänning (vanligtvis 690V) till samlingsnätspänning (10kV–35kV) med hjälp av en step-up transformator placerad inuti enheten.

2. Felisolering:Kopplar automatiskt från turbinen om nätparametrar (spänning, frekvens) glider utanför tillåtna gränser, vilket skyddar båda tillgångarna.

3. Strömkvalitetskonditionering:Tillhandahåller jordning, överspänningsavledare och filtreringspunkter för att dämpa övertoner som genereras av frekvensomriktare inuti turbinen.

4. Energimätning och övervakning:Inrymmer CT:er och PT:er av allmännytta för inmatning av tariffer och fjärrspårning av prestanda.

Eftersom den vindkraftspaketerade transformatorstationen av europeisk typ kommer helt förkopplad och testad, undviker vindkraftsutvecklare månader av elektrisk montering på plats. En enhet betjänar antingen en enda stor turbin (2MW–6MW) eller ett litet kluster av mindre turbiner i en "daisy chain"-konfiguration.

Produktparameter

Nedan finns de tekniska standardspecifikationerna för vindkraftspaketerad europeisk transformatorstation från Lugao Power. Anpassade betyg tillgängliga på begäran.

Produktfunktion och applikation

F1: Vad skiljer den vindkraftspaketerade transformatorstationen av europeisk typ från en vanlig europeisk transformatorstation?

S: Tre vindspecifika egenskaper. För det första är transformatorn inuti en vindkraftsförpackad transformatorstation av europeisk typ utformad för dubbelriktat kraftflöde och frekventa spänningsfluktuationer – turbiner rampar upp och ner konstant. För det andra inkluderar LV-facket ett dedikerat nätgränssnittsskyddsrelä som löser ut inom 100 ms om nätspänningen eller frekvensen avviker, som krävs av nätanslutningsstandarder (t.ex. IEEE 1547, IEC 61727). För det tredje använder hela höljet antivibrationsfästen på alla elektriska kontakter; standardenheter skulle se skruvlossning efter sex månader nära en turbin.

F2: Hur hanterar denna enhet blixtnedslag som är vanliga i öppna vindkraftsparker?

S: Varje vindkraftspaketerad europeisk transformatorstation är utrustad med överspänningsavledare av typ 1+2 på både HV- och LV-sidor (urladdningskapacitet 25kA per pol). Dessutom har transformatortanken en direkt jordningssko dimensionerad för 120 mm² kopparkabel. I vårt fabrikstest simulerar vi 10/350μs blixtimpulser upp till 100kA utan intern överslag.

F3: Kan denna transformatorstation användas för både land- och havsvind?

S: På land—absolut. För offshore erbjuder vi en uppgraderad version som kallas "Offshore-paketet". Den vanliga vindkraftsförpackade transformatorstationen av europeisk typ har IP54-klassning, lämplig för kustzoner på land. För offshore (på turbinplattform eller mantelfundament) uppgraderar vi till IP66, använder C5-M marinbeläggning (över 400 μm tjock) och ersätter alla standardstålbultar med 316L rostfritt stål. Transformatoroljan ersätts med naturlig ester (biologiskt nedbrytbar) för att uppfylla miljökraven.

F4: Vilka är de vanligaste tillämpningsscenarierna för den här enheten?

A: Fyra primära tillämpningar:

Produktionsdetaljer

Hur Lugao Power bygger en bättre vindkraftspaketerad transformatorstation av europeisk typ

Detalj 1: Antivibrationsteknik

De flesta fel i transformatorstationer i vindkraftsparker spårar tillbaka till lossnade anslutningar från konstant turbinoscillation (0,5–2 Hz). Vår lösning: varje samlingsskenanslutning använder Belleville-skivfjädrar under bulthuvudet, vilket bibehåller klämkraften även när komponenter vibrerar. Anslutningsplintar är av bur-klämma typ (inte skruv-klämma). Invändiga buntband ersätts med låsband i rostfritt stål. Resultat: efter 5 000 timmars simulerad vibration (2g, 5–200 Hz svep) förblir vridmomentretentionen >90 % av initialvärdet.

Detalj 2: Transformatordesign för vinddrift

Standardfördelningstransformatorer ser konstant belastning. Vindtransformatorer ser snabba svängningar från 0 % till 110 % på under 10 sekunder. VårVindkraft Förpackad transformatorstation av europeisk typanvänder en kärna med hög kortslutningshållfasthet med axiellt klämtryck på 4,5 MPa (mot industristandard 2,5 MPa). Lindningar är kontinuerligt transponerade ledare (CTC) snarare än flera parallella trådar, vilket eliminerar cirkulerande strömförluster under obalanserade belastningar. Vi lägger också till fiberoptiska temperatursensorer inbäddade direkt i LV-lindningen – inte bara toppoljetermometrar – som ger realtids hotspotdata till turbinstyrenheten.

Detalj 3: Korrosionsskydd bortom färg

Vindkraftsparker ligger i klass C3 (inland) till C5-M (offshore) miljöer. Standard pulverlackering misslyckas vid skurna kanter. Vår process:

1. Kantförsegling: Varje laserskuren kant får en pärla epoxikantförsegling innan målning.

2. Zinkrik primer: 80μm 95% zinkdamm epoxiprimer (offerskydd).

3. Mellanskikt: 100μm högbyggd epoxi.

4. Täcklack: 80μm polyuretan (RAL 7035 ljusgrå, eller anpassad).

Total DFT (torrfilmtjocklek) = 260μm minimum. Saltspray testad till 1 500 timmar utan krypning (ASTM B117).

Vår fördel jämfört med konkurrenter

Varför välja Lugao Power för transformatorstationer för vindkraft?

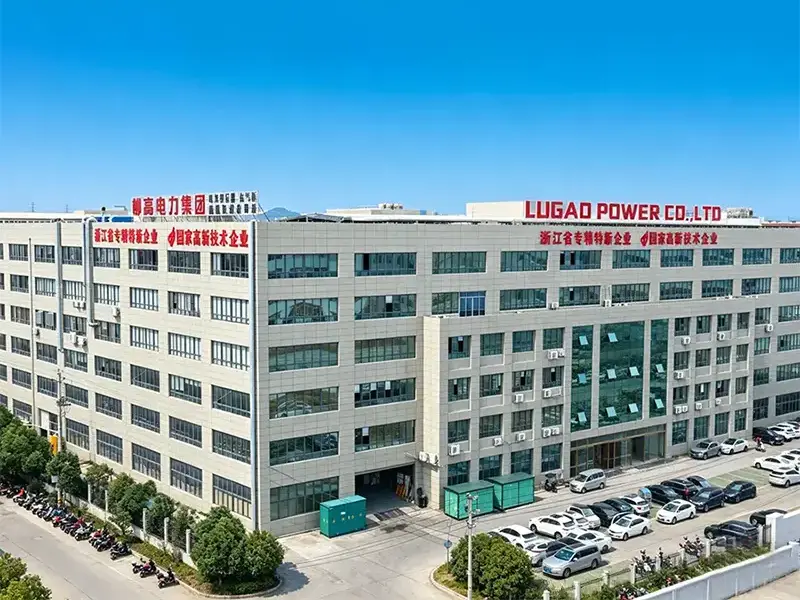

10+ år av tillverkning av kraftutrustning

Dedikerat Transformator och MV Switchgear Engineering Team

Vindkraftstationslösningar från 1MVA till 8MVA

Fabrikstestning före leverans

Anpassad design för vindprojekt på land och kust

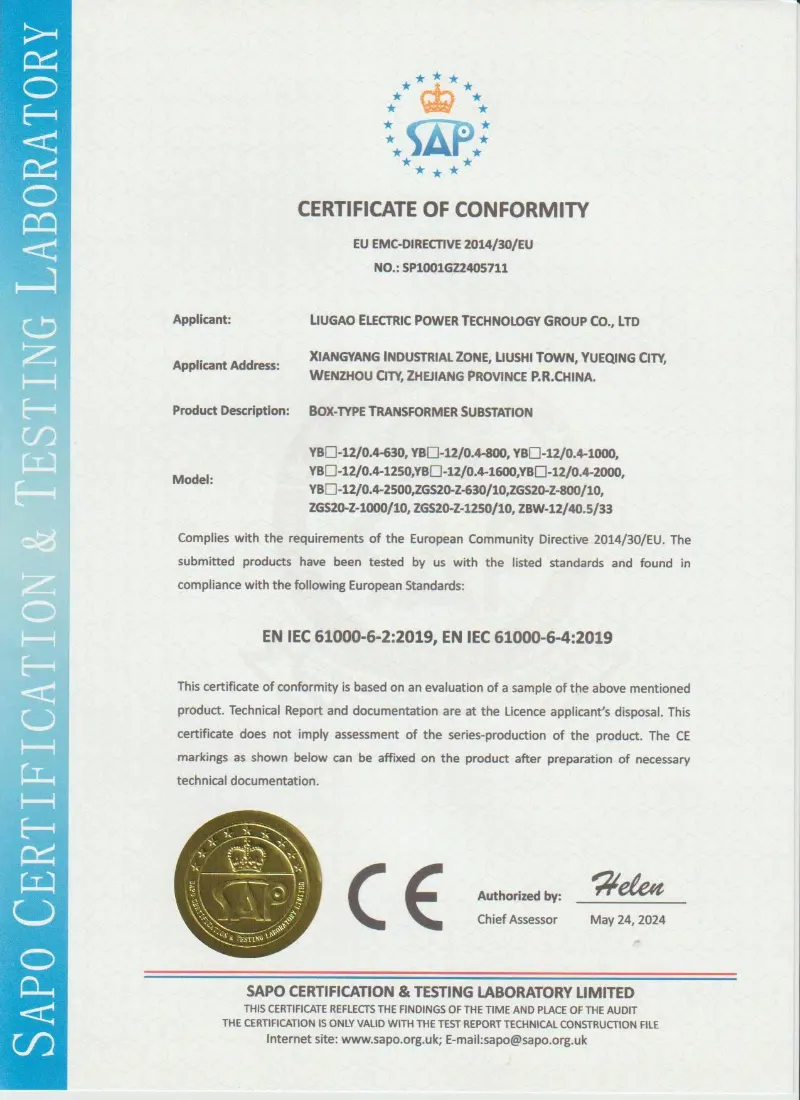

IEC-kompatibel tillverkning och testning
