Smart förinstallerad transformatorstation av europeisk typ

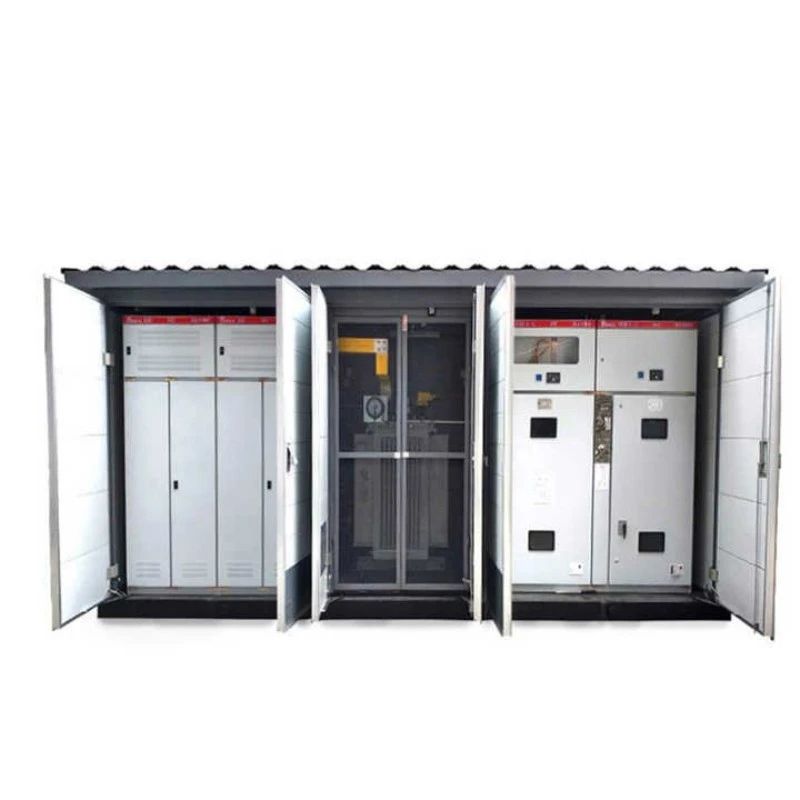

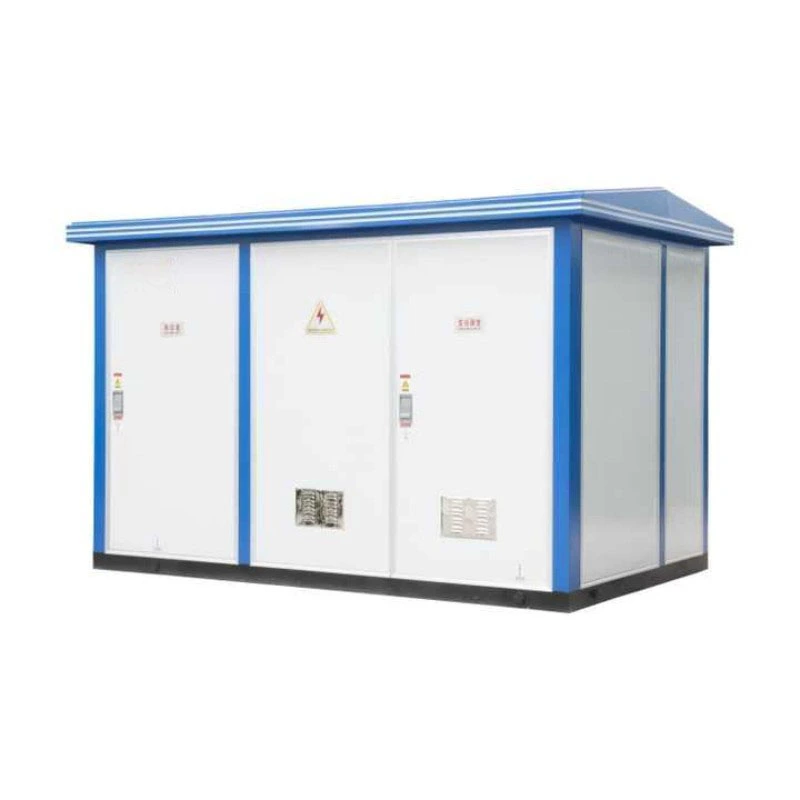

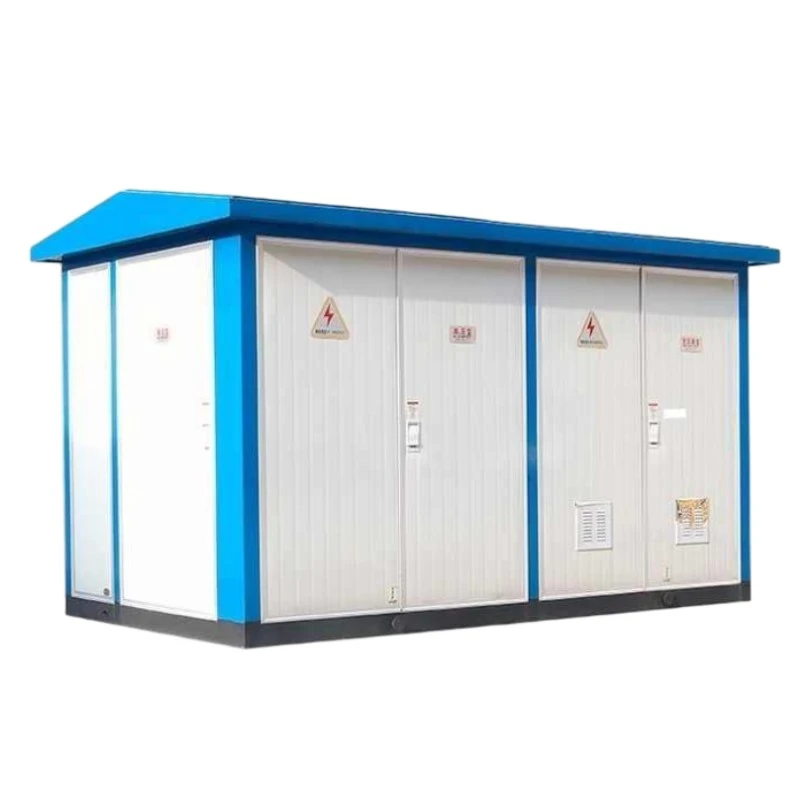

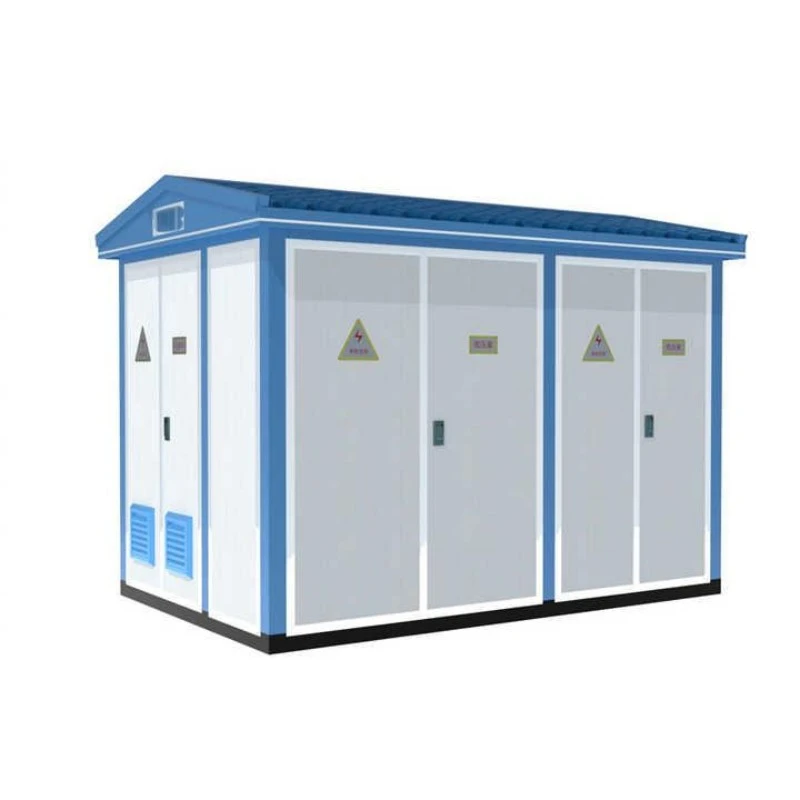

Den Smart förinstallerade transformatorstationen av europeisk typ är en fabriksmonterad, kompakt kraftdistributionsenhet som integrerar enmellanspänningsställverk, en lågspänningsfördelningspanel och en oljenedsänkt eller torrtypstransformator till ett enda, sluten hölje. Till skillnad från traditionella anläggningsstationer är denna enhet i europeisk stil prefabricerad, testad och levererad som ett installationsfärdigt system.

Vad gör det?

Den minskar mellanspänningsel (vanligtvis 6kV–35kV) till lågspänningsnivåer (400V–690V) för säker distribution till bostadsområden, kommersiella byggnader, fabriker och anläggningar för förnybar energi. Den Smart förinstallerade transformatorstationen av europeisk typ stöder även intelligent övervakning av belastning, temperatur och strömkvalitet, vilket möjliggör fjärrfeldiagnos och automatiska larmfunktioner. Detta gör den till ett idealiskt val för smarta elnät och obevakade transformatorstationer.

Produktfördelar

1. Smart övervakning & fjärrkontroll

Den Smart förinstallerade transformatorstationen av europeisk typ kommer med en valfri intelligent terminalenhet (ITU) som samlar in realtidsdata om spänning, ström, effektfaktor och oljetemperatur. Data kan överföras via 4G, Ethernet eller fiberoptik till ett centralt kontrollrum, vilket minskar kostnaderna för inspektion på plats.

2. Kompakt fotavtryck och snabb implementering

Eftersom den är förmonterad på fabriken kräver den Smart förinstallerade transformatorstationen av europeisk typ endast ett enkelt fundament på plats. Installationen tar 1–2 dagar istället för veckor, vilket sparar upp till 60 % i anläggningsarbeten och markbeläggning.

3. Hög tillförlitlighet under svåra förhållanden

Med en skyddsklass på IP54 (eller högre) för kapslingen och oljenedsänkta eller epoxihartstransformatorer inuti, motstår denna transformatorstation damm, regn, saltdimma och extrema temperaturer från -25°C till +40°C, vilket säkerställer kontinuerlig drift i öknar, kustområden eller höghöjdsområden.

4. Energieffektivitet och låga förluster

Utrustad med lågförlusttransformatorer i S11- eller S13-serien, minskar den förinstallerade transformatorstationen av europeisk typ av Smart tomgångsförluster med upp till 30 % jämfört med konventionella enheter, vilket direkt sänker elräkningar och koldioxidutsläpp under en 20-årig livslängd.

5. Helt anpassningsbar

Vi erbjuder flexibla konfigurationer: koppar- eller aluminiumlindningar, lindningskopplare, automatisk effektfaktorkorrigering (APFC) och överspänningsavledare. Oavsett om du behöver en 200kVA enhet för ett villaområde eller en 2500kVA enhet för en industripark kan vi skräddarsy lösningen.

Produktfunktion

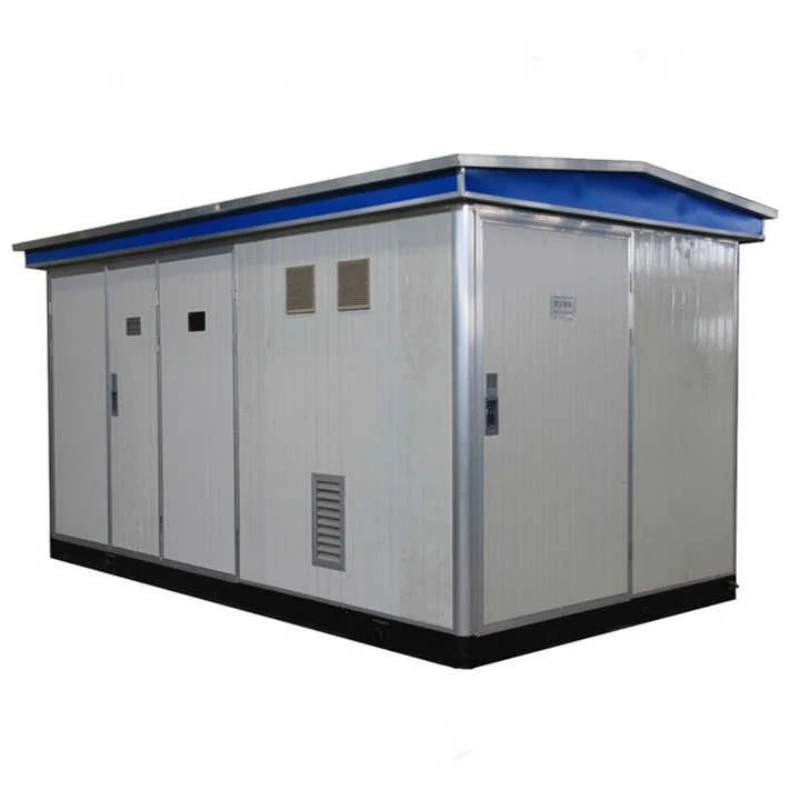

Helt inneslutet och väderbeständigt hölje --- Tillverkat av galvaniserat stål eller aluminiumlegering, belagd med korrosionsskyddsfärg, lämplig för utomhusinstallation.

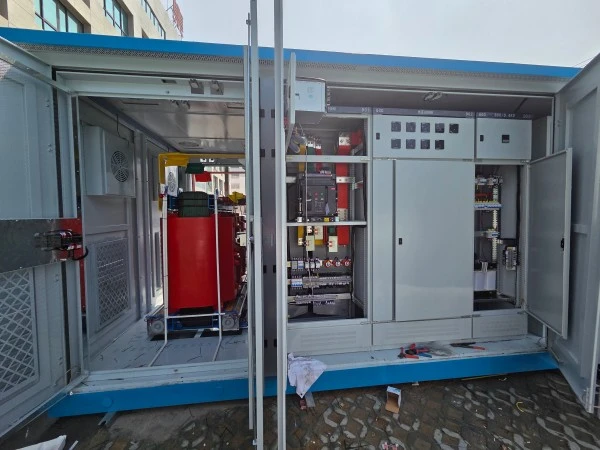

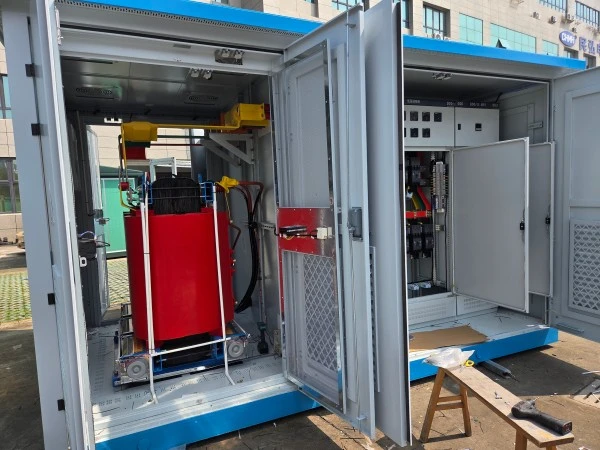

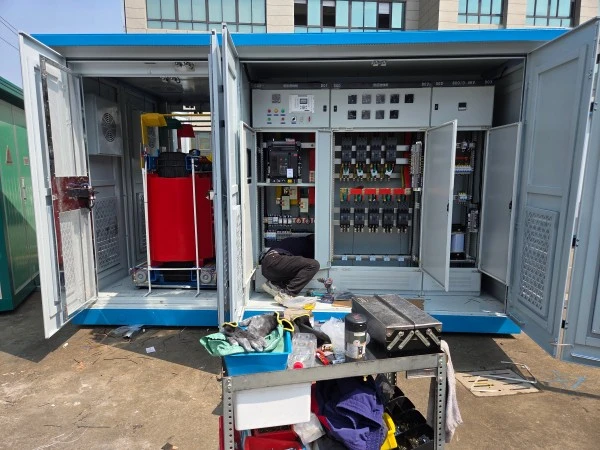

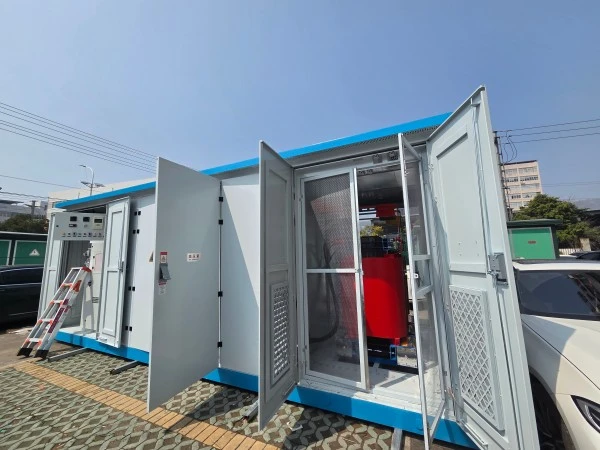

Modulär intern layout --- Separata fack för HV-ställverk, transformator och LV-distribution, med mekaniska förreglingar för att säkerställa förarens säkerhet.

Intelligent kylsystem --- Temperaturstyrda fläktar för transformatorer av torr typ eller korrugerade radiatorpaneler för oljenedsänkta enheter, aktiveras automatiskt när temperaturen överstiger börvärdet.

Bågblixt och överbelastningsskydd --- Utrustad med SF6- eller vakuumbrytare, säkrade brytare och överspänningsskyddsanordningar (SPD) för att uppfylla IEC 62271-202-standarderna.

Användarvänligt gränssnitt --- Lokal pekskärm (tillval) visar realtidsdata och felregistreringar, medan fjärråtkomst via smartphone-app är tillgänglig för underhållspersonal.

Låg bullerdrift --- Ljudnivå ≤55dB(A) för bostadsapplikationer, uppnådd av vibrationsdämpande fästen och akustiska isoleringspaneler.

Stöldskydds- och säkerhetsdesign --- Kraftiga lås, dörrsensorer och valfri CCTV-integration gör den smarta förinstallerade transformatorstationen av europeisk typ lämplig för avlägsna, obevakade platser.

Produktapplikation

Den Smart förinstallerade transformatorstationen av europeisk typ används ofta i:

Urban kraftdistribution

Bostadskomplex, köpcentra, hotell och sjukhus där utrymmet är begränsat och brandsäkerheten är avgörande.

Underjordiska parkeringsplatser eller takinstallationer drar nytta av dess kompakta, oljeinneslutande design.

Projekt för förnybar energi

Solparker och vindparker på land kräver snabb utbyggnad och väderbeständighet. Denna transformatorstation integreras sömlöst med PV-växelriktare och vindkraftsomvandlare.

Infrastruktur och offentliga anläggningar

Flygplatser, tunnelbanestationer, tunnlar och broar förlitar sig på dess höga tillförlitlighet och fjärrövervakning för att säkerställa oavbruten belysning och ventilation.

Industri- och gruvanläggningar

Fabriker, kemiska fabriker och gruvor använder den Smart förinstallerade transformatorstationen av europeisk typ för att isolera nätfel och skydda känsliga maskiner.

Tillfällig & nödström

Byggarbetsplatser, katastrofzoner och utomhusevenemang drar nytta av dess plug-and-play-natur och enkla flytt.

Produktionsdetaljer

Bostäder & Mekanisk Design

Ytterhöljet på den Smart förinstallerade transformatorstationen av europeisk typ är tillverkad av laserskurna, böjda och svetsade stålplåtar. Efter svetsning genomgår hela höljet kulblästring för att avlägsna glödskal, följt av elektrostatisk pulverlackering med en minsta tjocklek på 80 µm. Detta ger C5-M korrosionsbeständighet (ISO 12944) för kustnära eller industriella miljöer.

Dörrar är utrustade med polyuretanpackningar, kompressionsspärrar och avtagbara gångjärn. Ett sluttande tak förhindrar vattensamling, och baskanalerna inkluderar gaffeltruckfickor och lyftöglor för enkel transport.

Transformatorkärna & lindningar

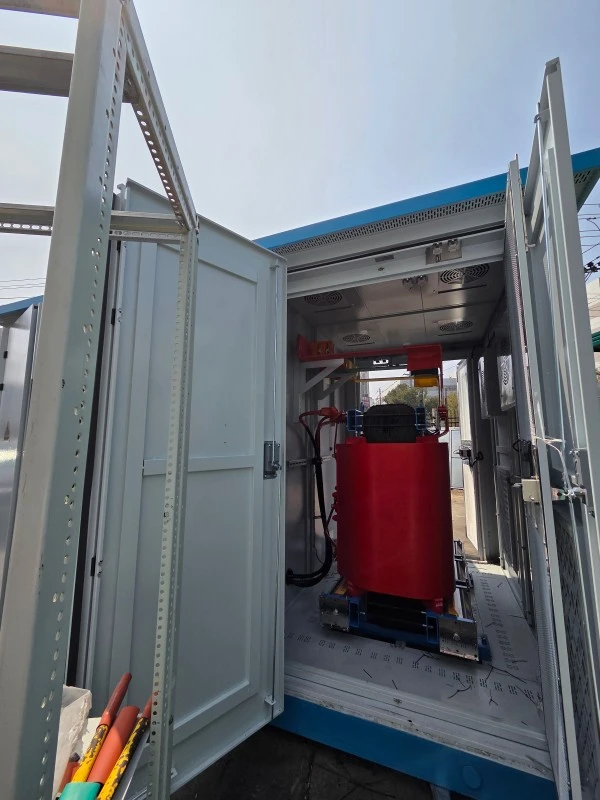

Vi använder högpermeabilitet kallvalsat spannmålsorienterat kiselstål (0,23 mm eller 0,27 mm) med stegöverlappande leder för att minska tomgångsströmmen. Lindningar är gjorda av syrefri koppar- eller aluminiumfolie (för lågspänning) och rund koppartråd (för högspänning). För versioner av torr typ är epoxiharts av klass H vakuumgjuten för att eliminera tomrum och uppnå partiell urladdning <10pC. För oljenedsänkta versioner använder vi mineralolja eller naturlig estervätska med en korrugerad tank för att absorbera oljeexpansion.

Ställverk & Samlingsskenor

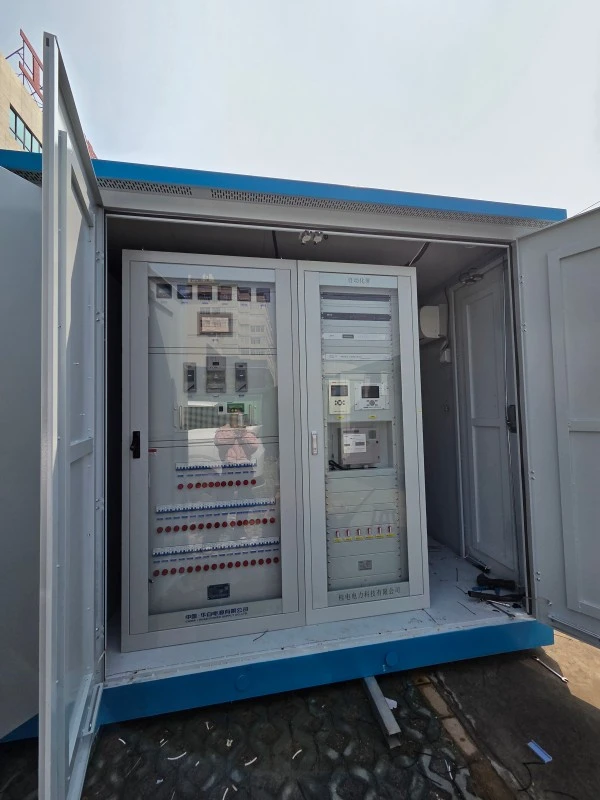

Inuti den Smart förinstallerade transformatorstationen av europeisk typ, rymmer HV-avdelningen en lastbrytare eller strömbrytare (SF6 eller vakuumtyp) med synliga brytkontakter. LV-facket inkluderar en huvudströmbrytare i formgjuten hölje (MCCB), matarbrytare och ett samlingsskenesystem klassat upp till 4000A. Alla samlingsskenor är förtennad koppar med krympisolering.

Intelligent övervakningssystem (valfritt)

Vi integrerar en smart RTU (remote terminal unit) som mäter trefasspänningar, strömmar, aktiv/reaktiv effekt och övertoner upp till 31:a ordningen. Data loggas var 5:e minut och lagras i 90 dagar. Larm för överspänning, underspänning, övertemperatur och dörröppning skickas via SMS eller e-post.

Kvalitetstestning

Varje Smart förinstallerad transformatorstation av europeisk typ genomgår 100 % fabrikstestning:

1. Dielektriskt hållfasthetstest (2,5 kV i 1 minut)

2. Dynamiskt kortslutningstest (simulerat)

3. IP54 vatteninträngningstest

4. Temperaturstegringstest (8 timmar vid full belastning)

5. Mätning av partiell urladdning (≤10pC för torr typ)

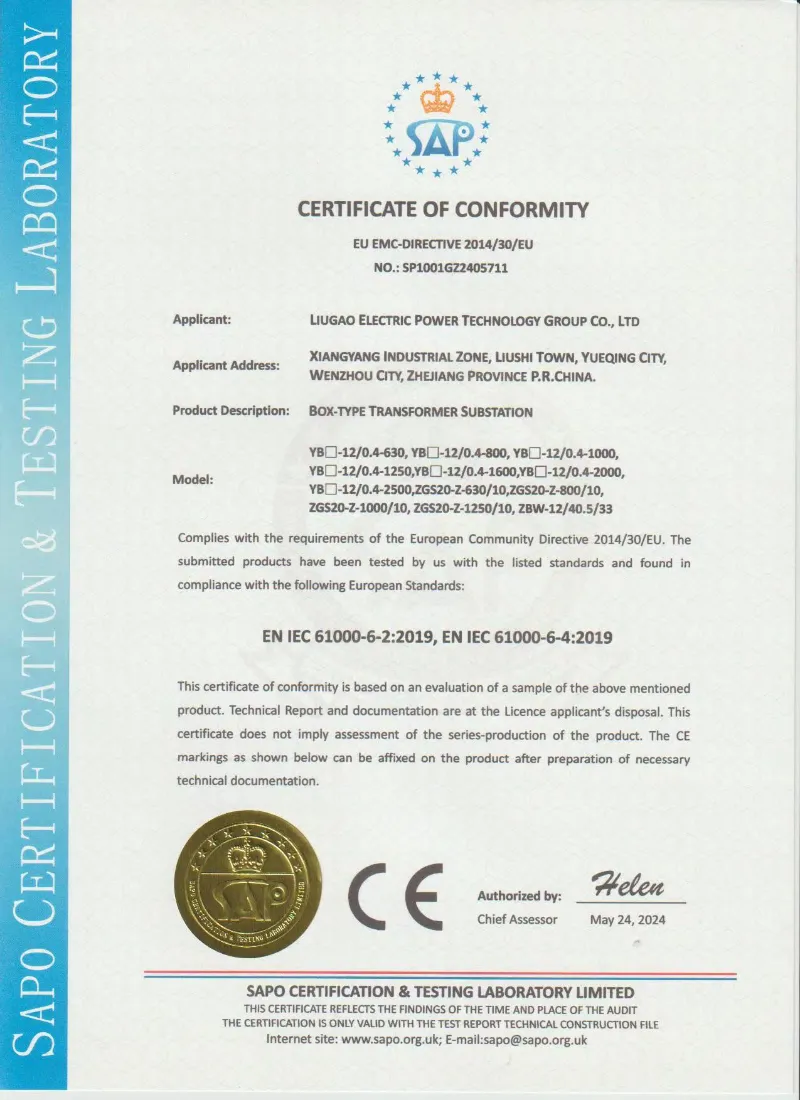

6. Testrapporter tillhandahålls med varje försändelse, som uppfyller standarderna IEC 62271-202, GB/T 17467 och EN 61330.
