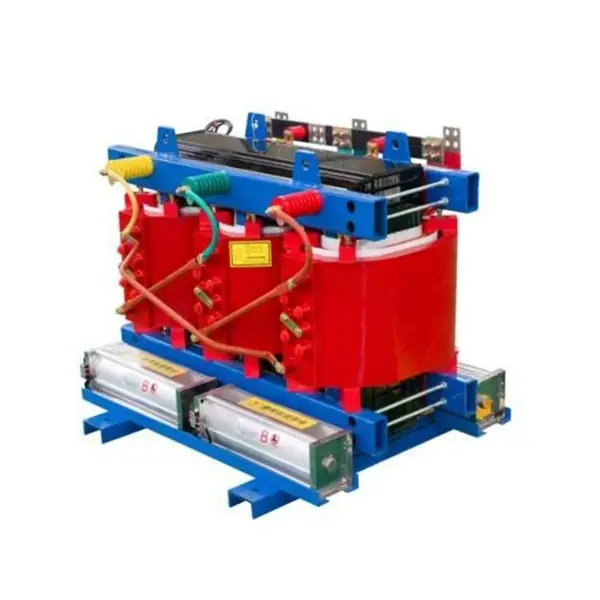

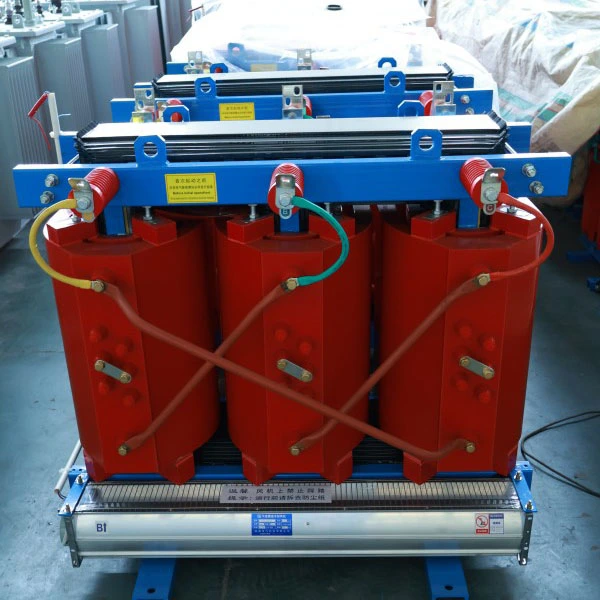

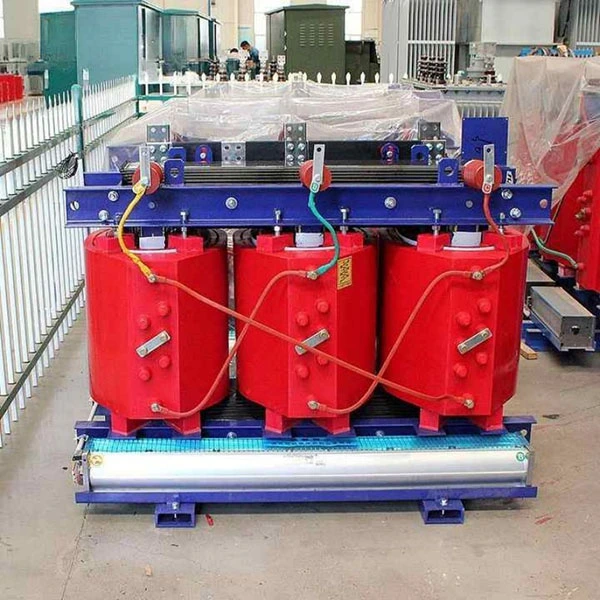

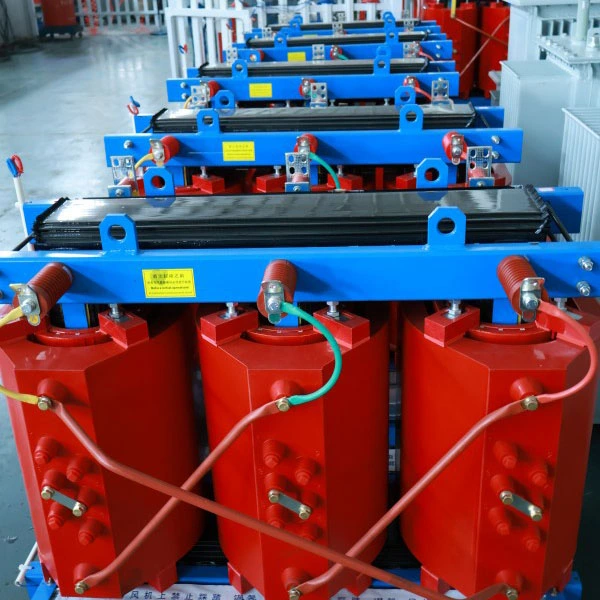

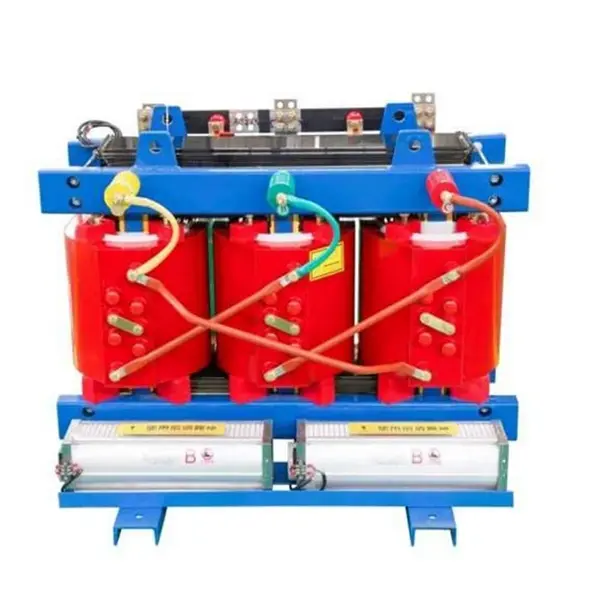

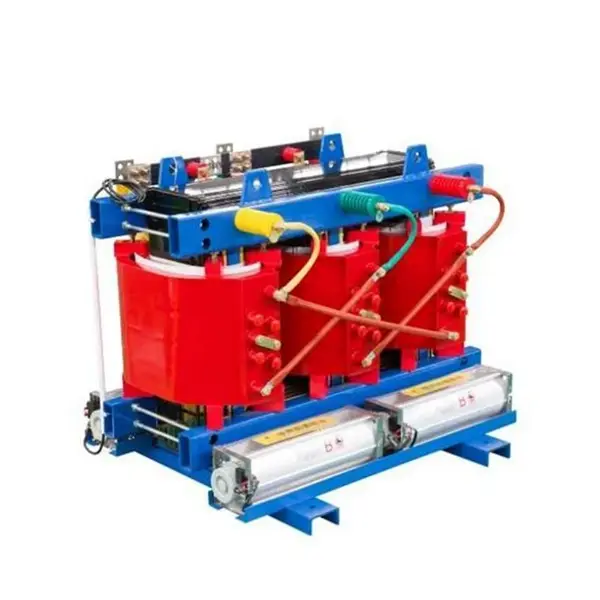

SCB13 800kva Epoxy Resin Cast Power Transformator

Vad är denna utrustning?

SCB13-800kVA Epoxy Resin Cast Power Transformer är en trefas krafttransformator tillverkad med hjälp av en vakuumepoxihartsgjutningsprocess. Den tillhör den energieffektiva familjen av torra transformatorer.

Modellkodsuppdelning:

● S – Trefas

● C – Gjutharts (epoxi)

● B – Lågspänningsfolielindning

● 13 – Prestandaseriekod, som representerar energieffektivitetsnivån

Vad gör det?

Kärnfunktionen hos denna utrustning är att trappa ner högspänning (10kV eller 35kV) till lågspänning (400V/380V), vilket ger säker och stabil ström till olika elektriska belastningar. Till skillnad från traditionella oljefyllda transformatorer använder den inte isolerande olja för kylning. Istället arbetar den med epoxiisolering i kombination med naturlig luftkylning.

Produktbeskrivning

SCB13-800kVA Epoxy Resin Cast Power Transformer är en högeffektiv,trefas transformator av torr typdesignad för modern kraftdistribution. Den har vakuumgjutning av epoxiharts, lågspänningsfolielindningar och uppfyller GB 20052-2020 nivå 2 energieffektivitetsstandarder (närmar sig nivå 1). Idealisk för applikationer som kräver energibesparingar, brandsäkerhet och tillförlitlighet.

Klassad till 800 kVA med ett standardspänningsförhållande på 10 kV/0,4 kV (kan anpassas till 6 kV, 20 kV eller 35 kV). Den oljefria fasta epoxiisoleringen eliminerar läckage-, brand- och explosionsrisker, vilket gör den lämplig för höghus, tunnelbanor, sjukhus, datacenter och kemiska anläggningar.

Viktig elektrisk prestanda: tomgångsförlust ≤1090W, lastförlust (120°C) ≤6260W, kortslutningsimpedans 6% (justerbar 4%-10%), partiell urladdning ≤5pC och brus ≤55dB vid 1 meter.

Utrustad med ett intelligent temperaturkontrollsystem (PT100-sensorer, automatisk fläktstart/stopp, överhettningslarm och utlösning) och RS485-kommunikation för BA-systemintegration. VPI-gjutningsprocessen säkerställer fuktsäker, flamskyddad inkapsling. Core använder högpermeabilitet kiselstål med stegöverlappande leder. Standardskydd IP20 (IP23 tillval).

Med en 30-årig designlivslängd och minimalt underhåll är SCB13-800kVA ett pålitligt, ekonomiskt val för nya eller uppgraderade distributionssystem.

Produktapplikation

Typiska tillämpningar:

Höghus, kommersiella komplex, sjukhus, datacenter, tunnelbanestationer, flygplatser, kemiska anläggningar, stationer för förnybar energi och alla platser där brandsäkerhet är ett kritiskt krav.

Produktfunktion

Hög effektivitet och energibesparingar – lägre driftskostnader

Förluster utan last minskade med 20%-37% jämfört med SCB11-serien; lastförluster minskade med 15%-30%

Typisk 800kVA tomgångsförlust ≤ 1090W, lastförlust (vid 120°C) ≤ 6260W

Uppfyller GB 20052-2020 nivå 2 energieffektivitetsstandarder; vissa parametrar når nivå 1

Beräkning av ekonomisk nytta:

Baserat på 8 000 drifttimmar per år till 0,11 USD/kWh, jämfört med en standard SCB11-transformator, är den årliga elbesparingen cirka 2 000-2 700 USD. Prisskillnaden återvinns på cirka 3 år.

Säkerhet och pålitlighet – Brandsäker och explosionssäker med noll risk

Kärnfördelar:

Självsläckande: Epoxiharts antändningspunkt > 300°C; lågan sprider sig inte och släcks av sig själv när värmekällan tas bort

Oljefri design: Eliminerar helt oljeläckage, brand och explosionsrisker; inget behov av en oljeinneslutningsgrop

Hög kortslutningsmotståndsförmåga: Den höghållfasta glasfiberförstärkta strukturen som bildas av vakuumgjutning ökar kortslutningsmotståndsförmågan med mer än 30 %

Extremt låg partiell urladdning: Partiell urladdning kan kontrolleras under 5pC, vilket avsevärt bromsar isoleringens åldrande

Ta itu med verkliga kundproblem:

F: När man installerar en transformator i källaren i ett höghus, vad fokuserar brandinspektionen mest på?

S: Brandmyndigheterna fokuserar främst på "brandspridningsrisk" och "giftiga rökutsläpp." Vår SCB13 använder epoxihartsgjutning, som i sig är flamskyddad och inte producerar halogenerade giftiga gaser vid förbränning (kompatibel med GB/T 1094.11-2022). Detta är en stor fördel som oljefyllda transformatorer inte kan matcha. Många kommersiella komplex och sjukhusprojekt i första och andra städer har klarat strikta brandsäkerhetsrecensioner just på grund av denna funktion.

F: Transformatorer av torr typ är känsliga för fukt. Kan de arbeta under regnperioden i södra regioner?

S: Konventionella transformatorer av torr typ är verkligen känsliga för fukt, men vår SCB13 använder en vakuumgjutningsprocess där epoxiharts helt inkapslar lindningarna och bildar ett förseglat isoleringsskikt. Kärnan och klämbeslaget genomgår speciell korrosionsskyddsbehandling, vilket möjliggör normal drift i miljöer med 100 % relativ fuktighet. Ingen torkbehandling krävs innan återstart efter avstängning.

Smart övervakning – Temperatur i en blick

Standard intelligent temperaturkontrollsystem:

Förinbäddade PT100 platina motståndssensorer i varje faslindning för temperaturövervakning i realtid

Styrenheten visar cykliskt trefaslindningstemperaturer – lätt att läsa

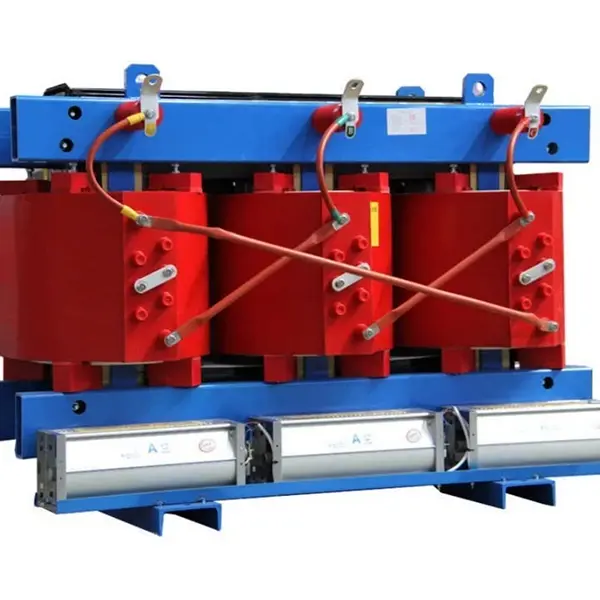

Startar/stoppar automatiskt bottenmonterade kylfläktar (startar vid >100°C, stoppar vid <80°C)

Ger övertemperaturlarm (justerbart börvärde) och övertemperaturutlösningsskydd

Lågbrusdrift – Tyst och icke-störande

Uppmätta data:

För 800kVA och lägre, ljudnivå ≤ 55dB uppmätt 1 meter från utrustningen

45° helt stegad höftkärnas ledteknologi + vibrationsdämpande kuddar kan ytterligare minska bullret med 5-8dB

Stark överbelastningskapacitet – pålitlig när det gäller som mest

Parametrar för överbelastningskapacitet:

Naturlig kyla (AN) – kan arbeta med 100 % belastning kontinuerligt

Forcerad luftkylning (AF) – kapaciteten kan ökas med 40-50 %

Klarar 150 % nominell belastning i 2 timmar

Applikationsscenarier:

Sommarstoppsperioder, strömskydd för kritiska händelser, tillfällig lastdelning när en transformator går sönder – i dessa "kritiska ögonblick" säkerställer SCB13:s överbelastningskapacitet kontinuitet i strömförsörjningen.

Underhållsfri – enkel och bekymmersfri

Underhållsfördelar:

Oljefri – inget behov av periodisk oljefiltrering eller oljekromatografitestning

Slät lindningsyta – damm samlas inte lätt

Inga rörliga delar – extremt låg felfrekvens

Dagligt underhåll kräver endast kontroll av temperaturvisning och rengöring av kylluftskanaler

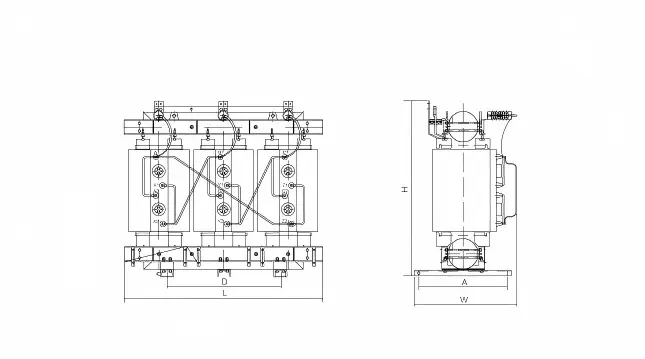

Produktparameter (specifikation)

Åtagande om kundservice

Garantiperiod: 12 månader från leveransdatum (kan förlängas till 36 eller 60 månader med ett betalt serviceavtal)

Teknisk support: Livstids kostnadsfri teknisk konsultation; belastningsberäkning och lösningsoptimering under urvalsfasen

Fältservice: Installationsvägledning, idrifttagningshjälp, felhantering (gratis under garanti, kostnadsbaserad efter garanti)

Reservdelsförsörjning: Temperaturregulatorer, fläktar, sensorer och andra vanliga delar som hålls i lager; leverans nästa dag via bud
