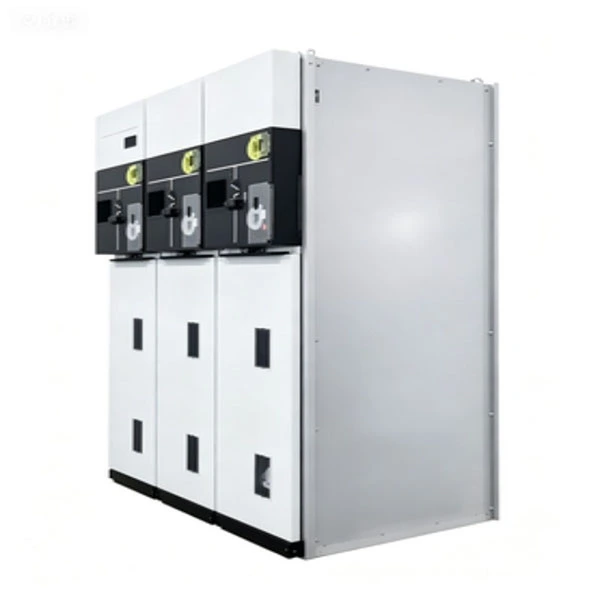

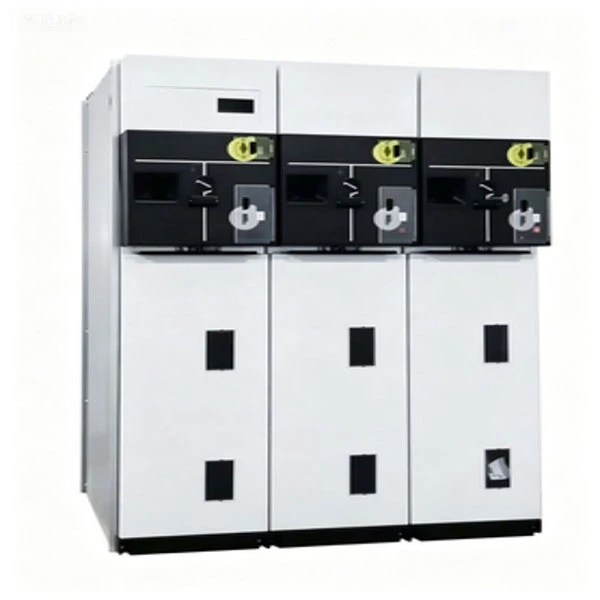

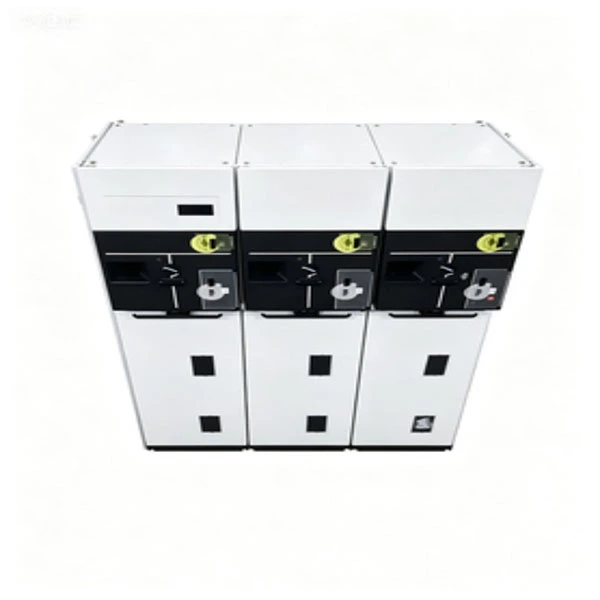

Kompakt förseglad helisolerad RMU

Den kompakta förseglade, helt isolerade RMU (Ring Huvudenhet) är ett fabriksmonterat, typtestat metallkapslat ställverk. Den integrerar lastbrytare, vakuumbrytare, säkringar och jordningsbrytare i en enda helt förseglad och helt isolerad tank i rostfritt stål.

Vad gör det?

Ansluter och isolerar strömslingor i sekundära distributionsnätverk (6kV–24kV)

Ger felisolering och slingomkoppling för högtillförlitliga elnät

Till skillnad från traditionella luftisolerade RMU:er använder denna Compact Sealed Fully Isolated RMU SF6 eller miljövänlig isoleringsgas som det primära isoleringsmediet, vilket eliminerar fuktinträngning, dammansamling och djurintrång --- vilket gör den idealisk för kustnära, öken, höghöjdsområden och kraftigt förorenade områden.

Produktbeskrivning

Vår Compact Sealed Fully Isolated RMU är en nästa generations ringhuvudenhet utvecklad för stadskraftsdistribution, industriparker, vind-/solkraftverk och infrastrukturprojekt som flygplatser och datacenter. Märkspänningen sträcker sig från 12kV till 24kV, med en märkström på 630A för huvudskenor och 125A för säkringsskyddade kretsar.

Kärntekniska funktioner:

1. Helt förseglad tank i rostfritt stål (IP67-klassning)

2. SF6-gasisolering (eller alternativ miljövänlig gas)

3. Intern ljusbågsklassificering IAC AFLR 20kA/1s

4. Mekanisk livslängd: upp till 5 000 operationer för lastbrytare

5. Integrerade kabelanslutningsfack med dragavlastning

6. Valfri fjärrkontroll och SCADA-integration

7. Den kompakta förseglade, helt isolerade RMU:n kräver ingen invändig rengöring eller anti-kondensuppvärmning, vilket drastiskt minskar underhållskostnaderna jämfört med ställverk av öppen typ.

Produktparameter (specifikation)

Produktfunktion och applikation

Nyckelfunktioner

1. Helt förseglad, helt isolerad ---Ingen påverkan från fukt, saltdimma, damm eller små djur.

2. Kompakt struktur --- Bredd vanligtvis 350–450 mm per enhet, vilket sparar upp till 50 % golvyta.

3. Bågsäker design --- Överensstämmer med IAC AFLR 20kA/1s, vilket garanterar förarens säkerhet.

4. Underhållsfri i 20+ år --- Inget behov av rengöring, torkning eller gaspåfyllning under normala förhållanden.

5. Synligt brott ---Valfritt observationsfönster för lastbrytarläge.

6. Hög mekanisk tillförlitlighet --- Rostfritt stålmekanism med tätade lager.

7. Smart redo --- Kan utrustas med PT, CT och motoriserade manövermekanismer för automatisering.

Applikationsscenarier

● Stadsnätverk för eldistribution --- Bostadskomplex, kommersiella byggnader, sjukhus, datacenter.

● Projekt för förnybar energi --- Uppbyggnadsstationer för vindkraftverk, uppsamlingslinjer för solenergianläggningar.

● Infrastrukturkonstruktion --- Flygplatser, tunnelbanor, tunnlar, hamnar.

● Tillfällig och nödströmförsörjning ---Mobila transformatorstationer, byggarbetsplatser.

● Industrizoner --- Fabriker som kräver hög tillförlitlighet och lågt underhåll.

Frågor och svar

F1: Hur fungerar Compact Sealed Fullt Isolated RMU i kustnära miljöer med hög luftfuktighet?

A: Utmärkt. Eftersom den helt isolerade RMU använder en helt förseglad tank i rostfritt stål med IP67-skydd, kan fukt inte komma in i isoleringsfacket. Inga anti-kondensvärmare behövs. Detta är en stor fördel jämfört med ställverk av öppen typ, som ofta lider av interna överslag i områden med hög luftfuktighet.

F2: Vad är gasläckagehastigheten? Behöver jag fylla på under dess livstid?

S: Vår tillverkningsprocess inkluderar heliumläckagetestning för att säkerställa en läckagegrad på mindre än 0,1 % per år. Vid normal drift behövs ingen gaspåfyllning inom 30 år. Ett lågtryckslarm ingår som tillval för tidig varning.

F3: Är den kompakta förseglade helisolerade RMU brandsäker?

A: Ja. Tanken är gjord av 2 mm tjockt rostfritt stål, och det interna bågtestet säkerställer att i den sällsynta händelsen av ett internt fel, bågen innesluts utan att spruta ut heta gaser till fronten eller sidorna. För brandkänsliga applikationer (t.ex. sjukhus, datacenter) erbjuder vi även en valfri passiv brandskyddsbeläggning.

F4: Kan jag integrera denna RMU med mitt befintliga SCADA-system?

A: Absolut. Compact RMU stöder motoriserade manövermekanismer, hjälpkontakter och kommunikationsmoduler (RS485, Modbus, IEC 61850 tillval). Position, fel och tryckstatus i realtid kan fjärrövervakas.

F5: Vad är skillnaden mellan dinaRMUoch traditionella luftisolerade skåp?

S: Traditionella luftisolerade skåp kräver regelbunden rengöring, stora spelavstånd och anti-kondensuppvärmning. Vår kompakta, helt isolerade RMU eliminerar alla dessa krav – mindre fotavtryck, högre tillförlitlighet och lägre totala ägandekostnader under 10–20 år.

F6: Erbjuder du en 12-månaders garanti?

S: Ja, vi erbjuder en standardgaranti på 12 månader från leveransdatum, med möjlighet att förlänga till 24 eller 36 månader enligt ett betald serviceavtal. Under garantitiden repareras eller ersätts eventuella tillverkningsfel utan kostnad.

Produktionsdetaljer

Tank och tätningsprocess

Tanken i Compact Sealed Fully Insulated RMU är tillverkad av 2 mm tjockt AISI 304 rostfritt stål, lasersvetsad och heliumläckagetestad. Tätningen använder dubbla O-ringar av hydrerat nitrilgummi (HNBR), som bibehåller elasticiteten i över 30 år utan att åldras eller spricka. Alla bussningar är epoxigjutna med inbäddade skärmar för att eliminera partiell urladdning.

Isolering och ljusbågsavbrott

Lastbrytaren arbetar i SF6-gas vid 0,04–0,05 MPa relativt tryck. Den bågsläckande designen av puffertyp säkerställer avbrott av upp till 630A belastningsström och uppkomst/brytning av kabelladdningsströmmar. Valfria vakuumbrytarmoduler finns tillgängliga för transformatorskydd, integrerade med strömbegränsande säkringar för att bilda en "kombinationsenhet".

Driftsmekanism

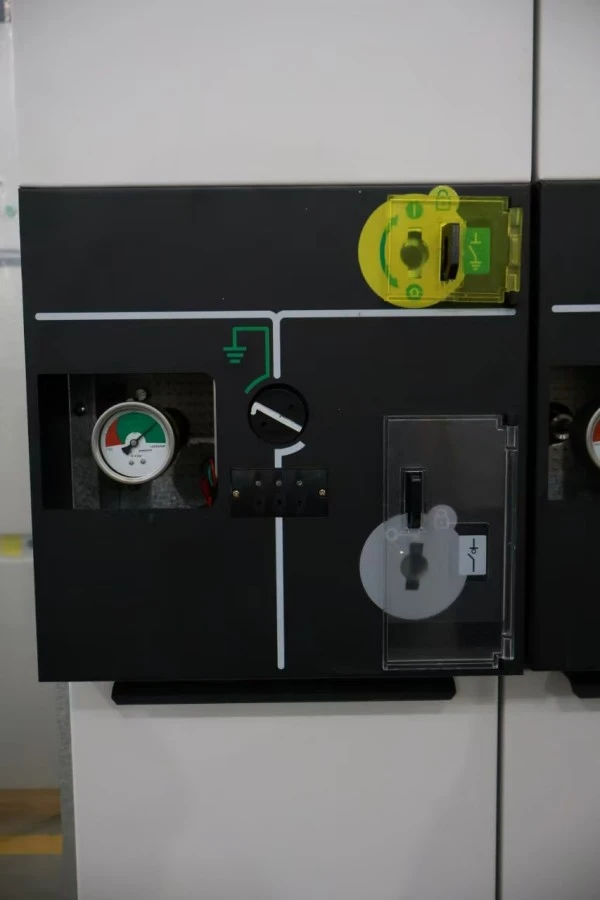

Trelägesomkopplaren (stängd / öppen / jordad) drivs av en fjäderstödd mekanisk mekanism med tydlig lägesindikator. Alla rörliga delar är förseglade inuti tanken, vilket eliminerar oxidation och dammansamling. Frontpanelen inkluderar mekaniska förreglingar som förhindrar:

1. Stängning av jordkontakten när lastbrytaren är stängd

2. Öppna kabelutrymmet när jordbrytaren är öppen

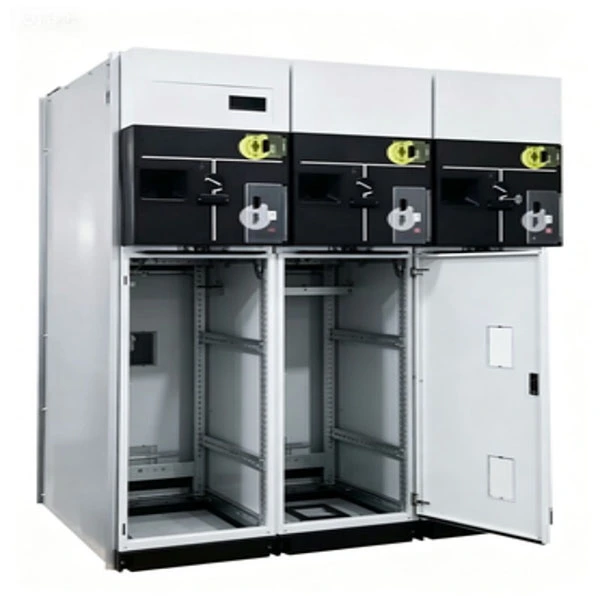

Kabelanslutning och jordning

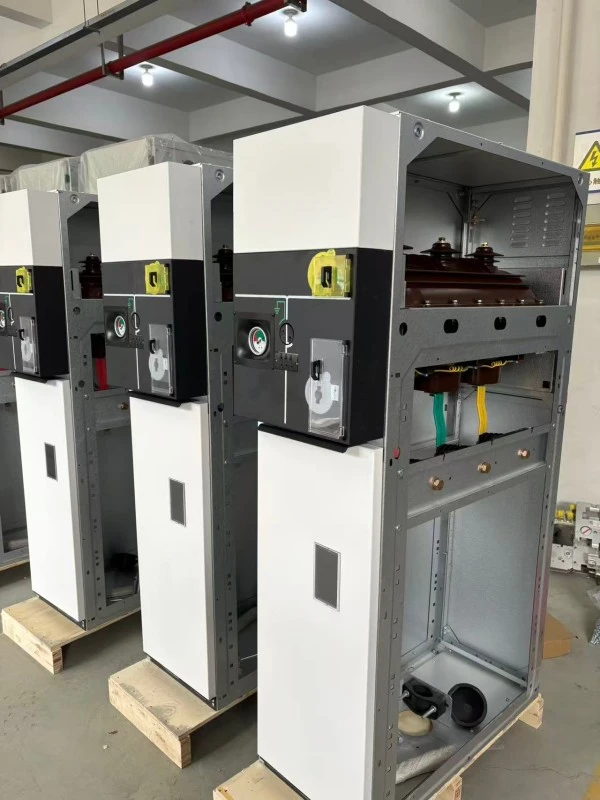

Kabelfack är designade för enkla eller parallella kablar med spänningskonstöd. Standardkabelboxar accepterar värmekrymp- eller kallkrympavslutningar. En integrerad jordstång av koppar går genom alla enheter, med dubbla jordningspunkter för säkerhetsöverensstämmelse.

Kvalitets- och testsäkring

Varje kompakt förseglad helt isolerad RMU genomgår rutintest före leverans:

● Huvudkretsresistansmätning

● Spänningstest för spänningshållfasthet (42kV/1min för 12kV; 65kV/1min för 24kV)

● Blixtimpulstest (75kV topp för 12kV; 125kV topp för 24kV)

● Gasläckagetest (heliummasspektrometri)

● Mekaniskt funktionstest (200 cykler)

● Mätning av partiell urladdning (<5pC)

● Intern ljusbågsverifiering (typtest, utfört av tredje parts labb)

● Alla produkter överensstämmer med IEC 62271-200, GB 3906, GB/T 11022 och GB/T 3804.

Förpackning & leverans

Förpackning: Exportlådor av trä med stötsäkert skum och fuktspärr. Varje enhet är individuellt förpackad i vakuumförseglad plast med torkmedelspåsar.

Tillbehör: Handtag, jordningssats, reserv O-ringar, kabelskor och installationsmanual.

Leverans: FOB Shanghai eller Ningbo. Standardleverans 25–35 dagar efter orderbekräftelse. Flygfrakt tillgängligt för brådskande projekt.
