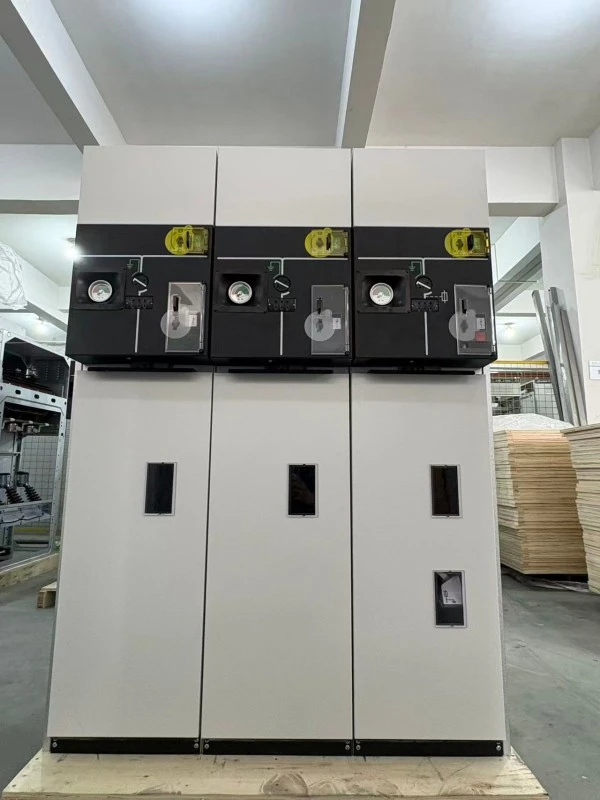

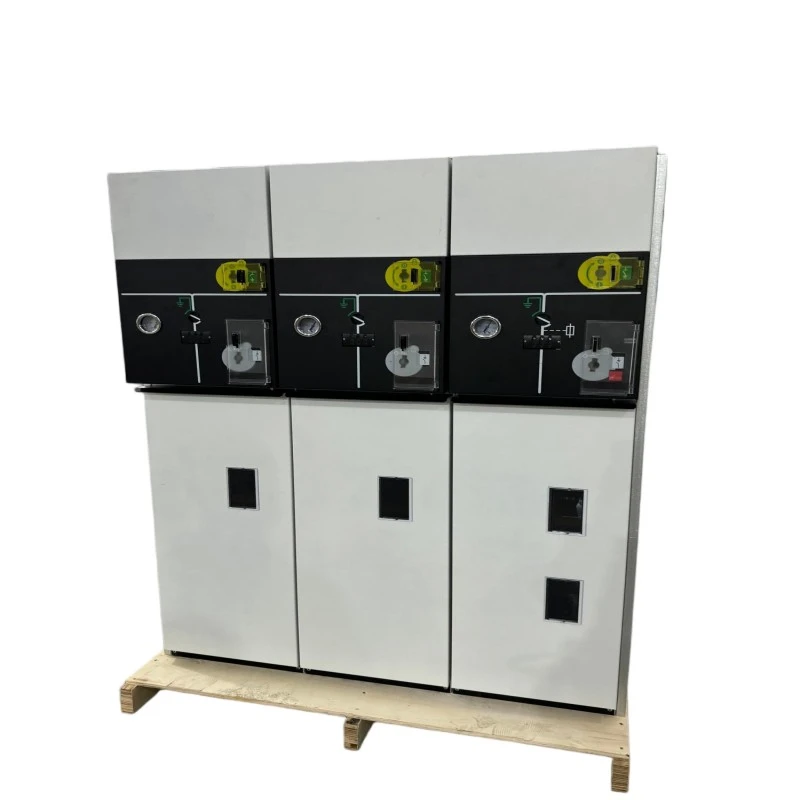

HXGN luftisolerad tätad ringhuvudenhet

"H" – hölje av lådtyp,

"X" — ringnät,

"G" - luftisolerad,

"N" - inomhus

HXGN luftisolerad tätad ringhuvudenhet metallkapslad ställverk designad för 6kV–24kV ringhuvud- och radiella distributionssystem. Till skillnad frånSF6-isoleradRMU:er, denna enhet använder luft som det huvudsakliga dielektriska mediet, med alla spänningsförande delar inneslutna i ett förseglat, dammskyddat metallskåp.

Vad gör det?

1. Ansluter och isolerar strömslingor i sekundär distribution

2. Skyddar distributionstransformatorer via lastbrytare och säkringskombinationer

3. Ger synliga isoleringsluckor för säkert underhåll

4. Fungerar som ett ekonomiskt alternativ till gasisolerade ställverk

HXGN luftisolerade tätade ringhuvudenhet används i stor utsträckning i applikationer därSF6 gasär begränsad, där frekvent synlig frånkoppling krävs, eller där budgetbegränsningar gynnar en beprövad, enkel teknik utan att kompromissa med säkerheten.

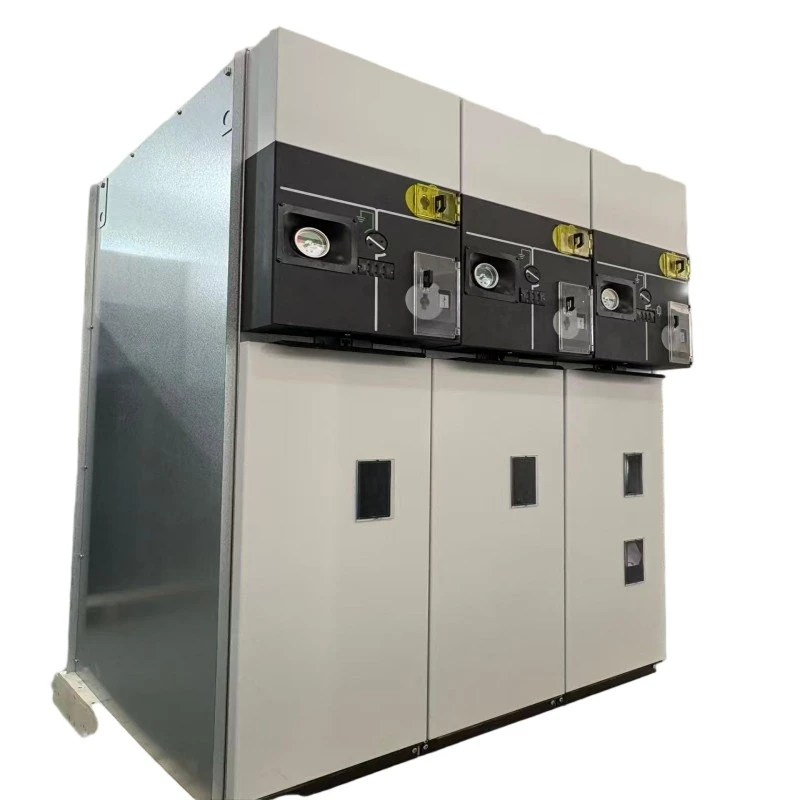

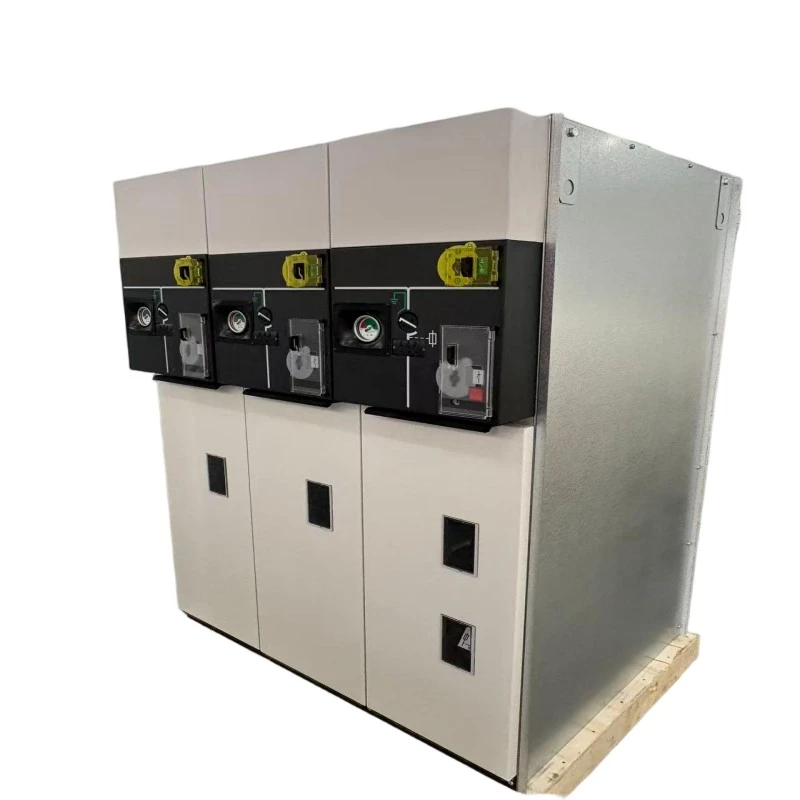

Produktbeskrivning

Vår HXGN luftisolerade tätade ringhuvudenhet är en nästa generations luftisolerade ringhuvudenhet designad för inomhusinstallation i transformatorstationer, industrianläggningar, kommersiella byggnader och kraftdistributionsnät på landsbygden. Märkspänningen sträcker sig från 6kV till 24kV, med en märkström på 630A för huvudskenor och 125A för säkringsskyddade transformatorkretsar.

Kärntekniska funktioner:

1. Luftisolering med optimerat fasavstånd och isolerade barriärer

2. Förseglad höljesdesign (IP3X eller IP4X) som förhindrar inträngning av damm och gnagare

3. Treläges lastbrytare (stängd / öppen / jordad) med synligt avbrott

4. Integrerat strömbegränsande säkringsskydd för transformatorer (upp till 125A)

5. Valfri vakuumbrytarmodul för matarskydd

6. Mekaniska förreglingar förhindrar felaktiga operationer

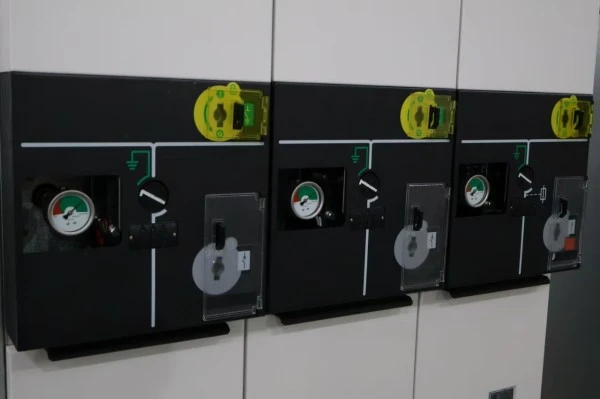

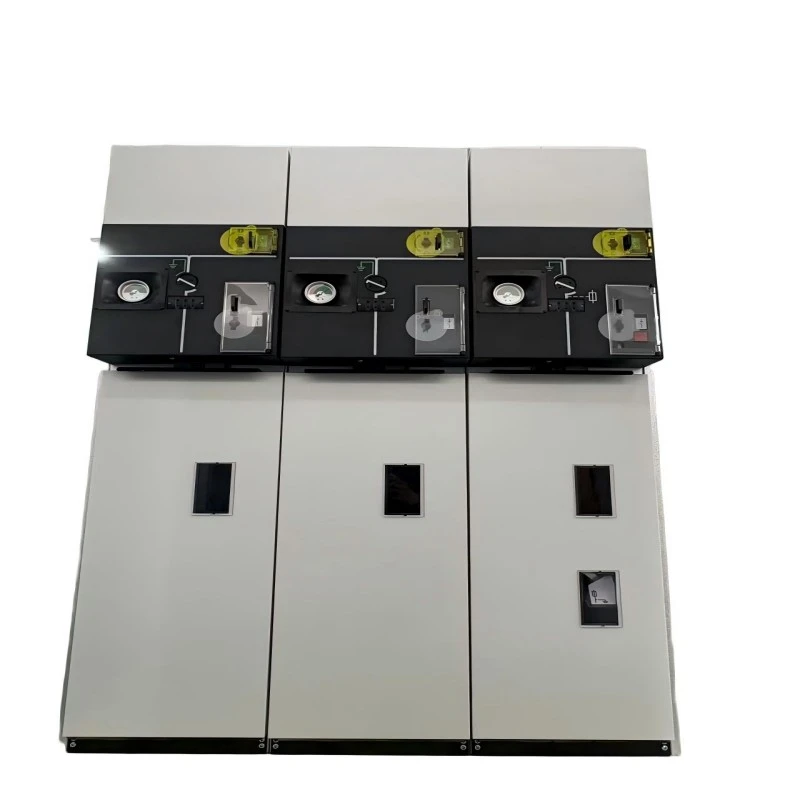

7. Frontpanelsmimikbuss med tydlig positionsindikering

Den HXGN luftisolerade förseglade huvudenheten erbjuder en transparent design som är lätt att inspektera --- operatörer kan visuellt bekräfta lastbrytarens öppna läge, en funktion som värderas högt under underhåll och låsning/tagout-procedurer. Ingen speciell gashanteringsutrustning krävs för installation eller avveckling.

Produktparameter (specifikation)

Produktfunktion och applikation

Nyckelfunktioner

● SF6-fri och miljövänlig ---Använder endast luft som isoleringsmedium, inga utsläpp av växthusgaser.

● Synlig brytare ---Lastbrytare ger ett tydligt synligt isolerande gap, vilket förenklar säkerhetsprocedurerna.

● Tätad mot damm och gnagare --- Kapslingen uppfyller IP3X eller IP4X, vilket förhindrar vanliga orsaker till luftisolerade ställverksfel.

● Kompakt fotavtryck---Enhetsbredd vanligtvis 500---600 mm, lämplig för utrymmesbegränsade transformatorstationer inomhus.

● Kostnadseffektivt --- Lägre initial investering jämfört med SF6 eller solidisolerade RMU.

● Simple maintenance---No gas pressure monitoring or refilling required; endast visuell inspektion och kontaktrengöring.

● Säkerhet för förregling ---Mekaniska förreglingar förhindrar att jordströmbrytaren stängs när lastbrytaren är stängd.

Applikationsscenarier

● Elnät på landsbygden och i städer

● Industrianläggningar --- Fabriker, gruvanläggningar, cementfabriker (med dammskydd)

● Kommersiella byggnader --- Köpcentrum, kontorskomplex, hotell

● Små till medelstora transformatorstationer ---6kV-24kV distributionsnoder

● Förnybar energi --- Liten vattenkraft, biomassa och distribuerad solenergi (inomhusinstallation)

● Ombyggnadsprojekt --- Ersätter föråldrade luftisolerade ställverk med moderna slutna enheter

Frågor och svar

F1: Hur fungerar den HXGN luftisolerade huvudenheten för tätad ring i dammiga miljöer som cementväxter eller spannmålssilos?

A: Utmärkt. Den HXGN luftisolerade förseglade ringhuvudenheten har en helt förseglad kapsling klassad IP3X som standard (IP4X tillval), vilket innebär att inga dammpartiklar som är större än 2,5 mm eller 1 mm kan komma in. Detta förhindrar spårning och överslag som vanligtvis ses i luftisolerade ställverk av öppen typ. Vi rekommenderar IP4X-versionen för kraftiga dammområden, tillsammans med periodisk extern skåprengöring.

F2: Är luftisolering pålitlig i kustområden med hög luftfuktighet?

A: Ja, med rätt design. Vår HXGN luftisolerade tätade ringhuvudenhet använder hydrofoba isolerade barriärer och krypavståndet utökat till 240 mm (för 12 kV) och 360 mm (för 24 kV). Dessutom förhindrar den förseglade kapslingen fuktig luftcirkulation, och valfria anti-kondensvärmare kan installeras i kabelfacket. Vi har framgångsrikt distribuerat hundratals enheter i södra kustprovinser med 90 %+ årlig luftfuktighet.

F3: Hur jämför den här produkten med en SF6-isolerad RMU?

S: SF6 RMU är mer kompakta och helt förseglade men kräver gashantering och har högre initialkostnad. Den HXGN luftisolerade tätade ringhuvudenheten är större men erbjuder:

● Lägre initialt inköpspris (erbjuder i allmänhet en lägre initial investering än jämförbara SF6-isolerade lösningar, beroende på konfiguration och projektkrav.)

● Inga problem med gasläckage

● Synlig frånkoppling för säkrare underhåll

● Enklare avveckling och kassering

För kunder som prioriterar låga livscykelkostnader och miljöpåverkan utan extrema utrymmesbegränsningar är HXGN ett idealiskt val.

F4: Vilka säkringar är kompatibla med din HXGN RMU?

S: Vårt säkringsfack accepterar standard DIN 43625 eller BS 2692 högspänningsströmbegränsande säkringar. Vi kan leverera säkringar som matchar dina transformatorskyddskrav (vanligtvis 6,3A till 125A). Säkringslående stiftdrift är mekaniskt kopplad till trelägesbrytaren för enfas felskydd.

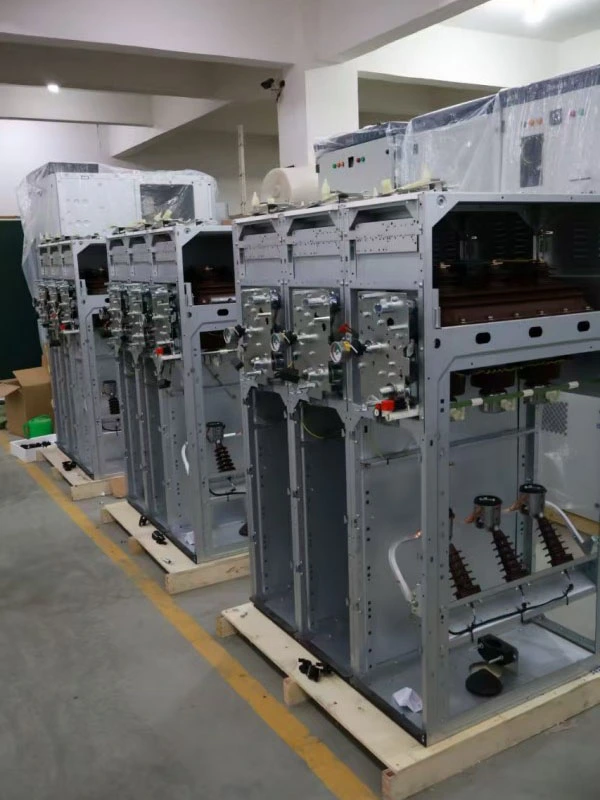

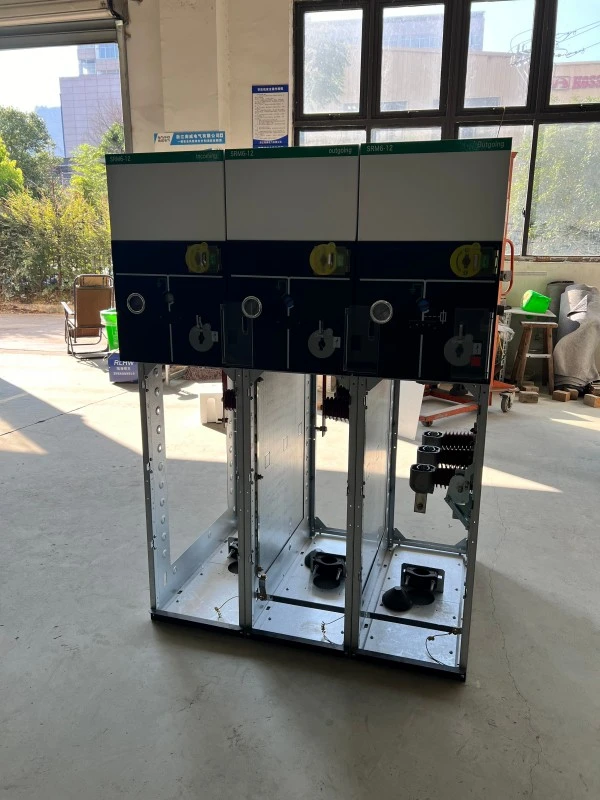

Produktionsdetaljer

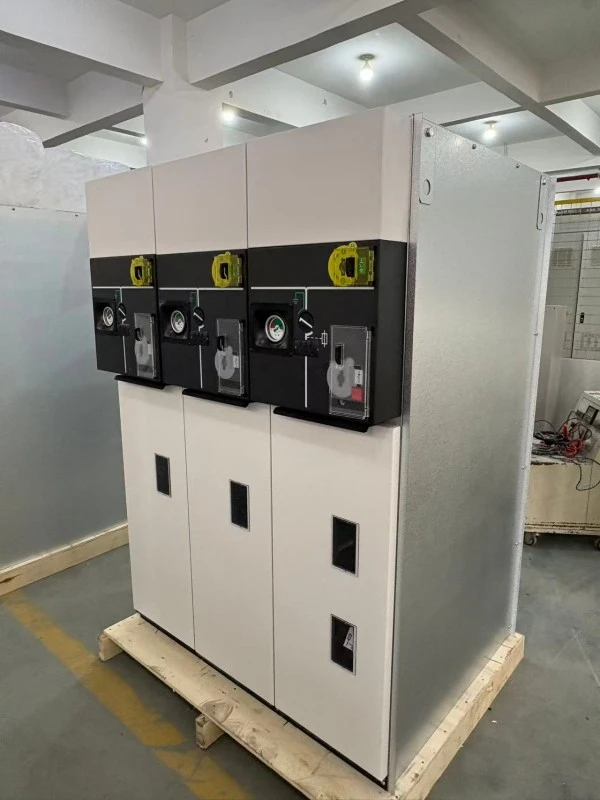

Kapsling och tätning

HXGN luftisolerade förseglade ringhuvudenhet har ett 2,0 mm tjockt kallvalsat stål eller valfritt rostfritt stålhölje, avslutad med elektrostatisk pulverbeläggning (minst 80 μm tjocklek, RAL 7035 ljusgrå). Beläggningen klarar 500 timmars saltspraytestning. Tätning uppnås genom polyuretanskumpackningar på alla dörrar och paneler, vilket säkerställer IP3X-skydd. Kabelfack är separat förseglade från huvudströmbrytarfacket för att förhindra bågens utbredning.

Design av belastningsbrytare

Lastbrytaren med tre lägen är av roterande bladtyp med självrengörande silverpläterade kontakter. Ljusbågssläckningskammaren använder en magnetisk utblåsningsprincip kombinerad med isolerade ljusbågsrännor, vilket möjliggör avbrott av upp till 630A lastström och skapa/bryta kabelladdningsströmmar (upp till 10A). Strömbrytaren har två synliga brytlägen (öppna och jordade) och ett stängt läge - alla tydligt indikerade på den främre mimikpanelen.

Säkringskombinationsenhet

För transformatorskydd integrerar vår HXGN luftisolerade tätade ringhuvudenhet ett säkringsfack med en utlösningsmekanism. När en fassäkring går, utlöser slutstycket lastbrytaren mekaniskt för att öppna alla tre faserna, vilket förhindrar enfasdrift. Säkringsfacket är förreglat med jordningsbrytaren — facket kan endast öppnas när lastbrytaren är öppen och jordningsbrytaren är stängd.

Isoleringssystem

Alla samlingsskenor och anslutningar är isolerade med krympslang (krypförstärkt typ) eller epoxipulverlackering. Fasbarriärer är gjorda av DMC (degformningsmassa) eller SMC (plåtformningsmassa) med ljusbågsmotstånd klassad klass 1 enligt IEC 60243. Minsta luftavstånd är:

● 12kV: 125mm mellan faserna, 100mm till jord

● 24kV: 220mm mellan faserna, 180mm till jord

Kvalitets- och testsäkring

Varje HXGN luftisolerad förseglad ringhuvudenhet genomgår rutinmässiga tester före leverans:

● Huvudkretsresistansmätning (mikro-ohmmeter)

● Strömfrekvensmotståndsspänning (42kV/1min för 12kV, 65kV/1min för 24kV)

● Inducerad spänningsbeständighetstest

● Mekaniskt funktionstest (200 cykler för varje omkopplare)

● Isolationstest av hjälpkrets (2kV/1min)

● Verifiering av kapslingsskydd (IP3X eller IP4X sondtest)

● Partiell urladdningsmätning (<20pC vid 1,5× märkspänning)

Åtagande om kundservice

Garantiperiod: 12 månader från leveransdatum (kan förlängas till 24 eller 36 månader med betalt serviceavtal)

Teknisk support: Livstids kostnadsfri teknisk konsultation; svar inom 1 timme från meddelandet
